発行日2025-06-30
公報種別意匠公報(S)
登録番号1802386
登録日2025-06-20
意匠に係る物品インクスタンド用インクボトル傾斜角度調整治具
意匠分類F2-125(筆記具、事務用具等)
出願番号2024024179
出願日2024-11-22
意匠権者株式会社井上工具製作所
代理人個人

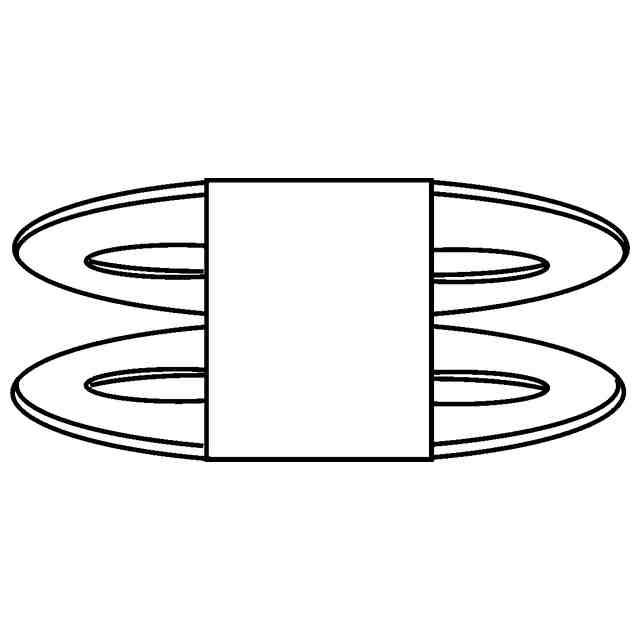

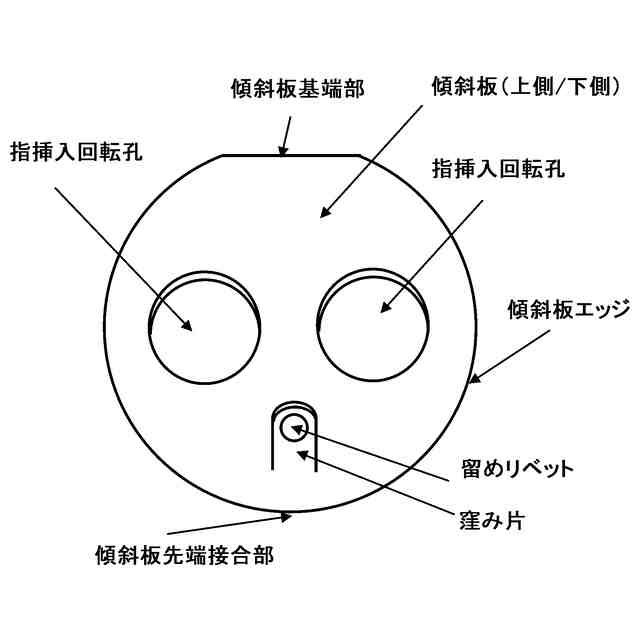

意匠に係る物品の説明(1)本件意匠に係るインクスタンド用インクボトル傾斜角度調整治具は、インクボトルを収納するインクスタンドの内部に収納する治具であり、インクボトルを当該治具の上面に載置することによりインクボトルに傾斜を生じさせる傾斜角度調整治具である。 (2)本件意匠に係るインクスタンド用インクボトル傾斜角度調整治具は、インクスタンドの内部の内底面に載置すると当該治具の上面は傾斜角度がついた状態となっている。 (3)本件意匠に係るインクスタンド用インクボトル傾斜角度調整治具は、二体で一組であり、二体の組み合わせ方で上側の当該治具の上面の傾斜角度は調整可能に変化し得るものである。下側の当該治具に対して上側の当該治具を回転させることにより、二体の組み合わせで形成される状態において上側の当該治具の上面の傾斜角度が変化する。二体の組み合わせで形成される一番低い傾斜角度は二体の治具をいわゆる互い違いに組み合わせる場合であり、上側の当該治具の上面の傾斜角度は0度である。二体の組み合わせで形成される一番高い傾斜角度は二体の治具をいわゆる同じ方向に組み合わせる場合であり上側の当該治具の上面の傾斜角度は一体の治具が持つ傾斜角度の2倍である。上記のように二体をいわゆる互い違いに組み合わせた状態から相対的に回転(例えば下側の当該治具に対して上側の当該治具を徐々に回転させてゆけば、上側の当該治具の上面の傾斜角度が徐々に変化してゆく。 (4)本件意匠に係るインクスタンド用インクボトル傾斜角度調整治具の下面の板体および上面の板体には指挿入回転孔が設けられており、この指挿入回転孔を用いて指で回転させることにより、上側の当該治具の上面の傾斜角度を調整する。

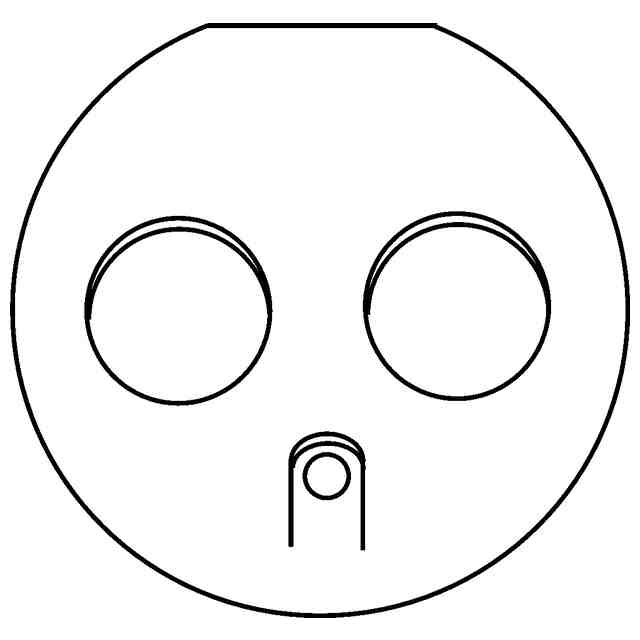

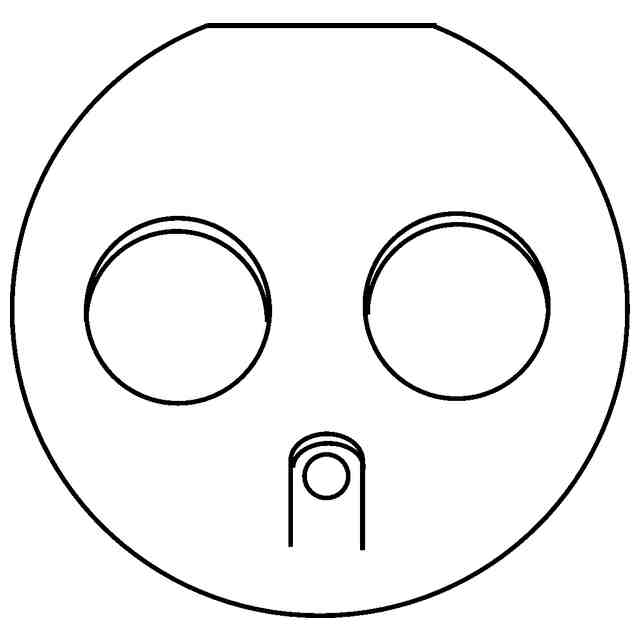

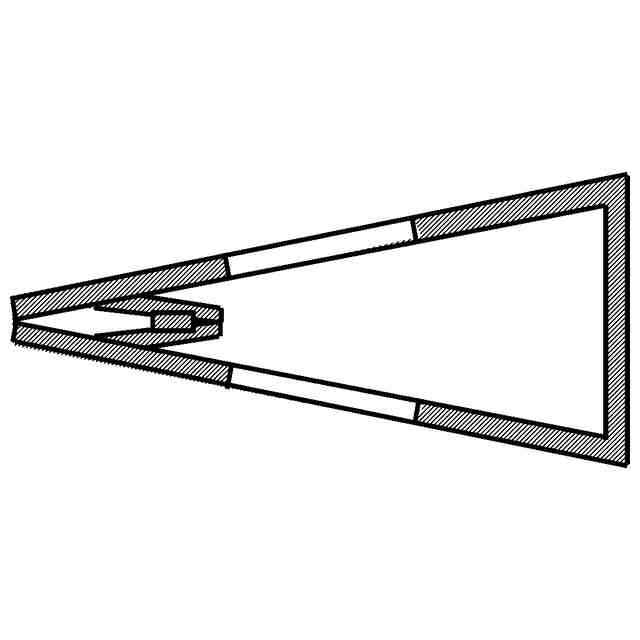

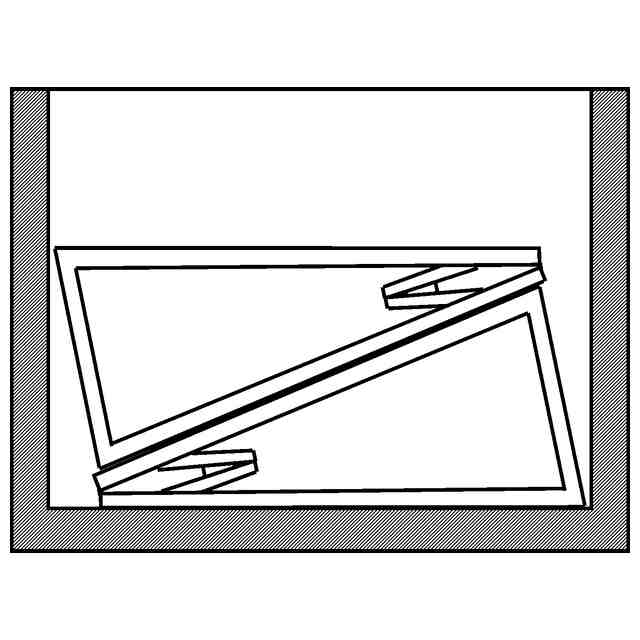

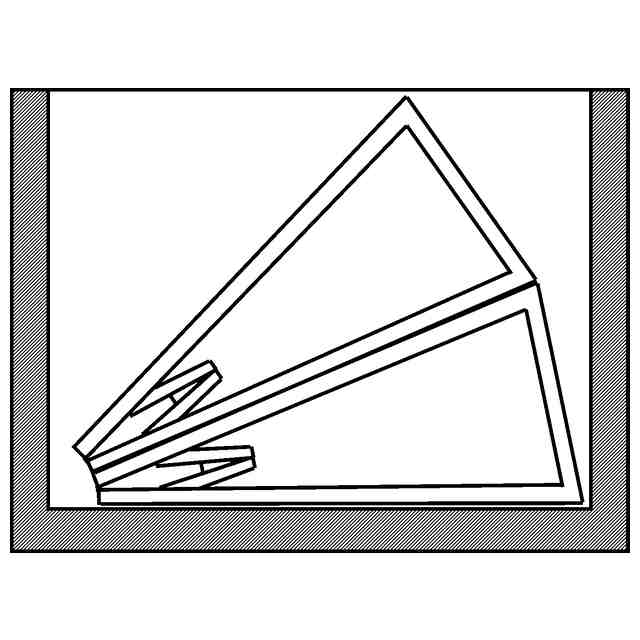

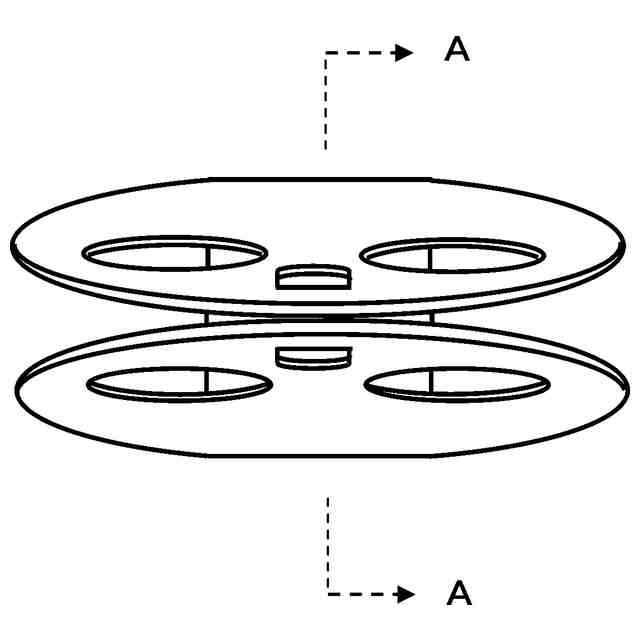

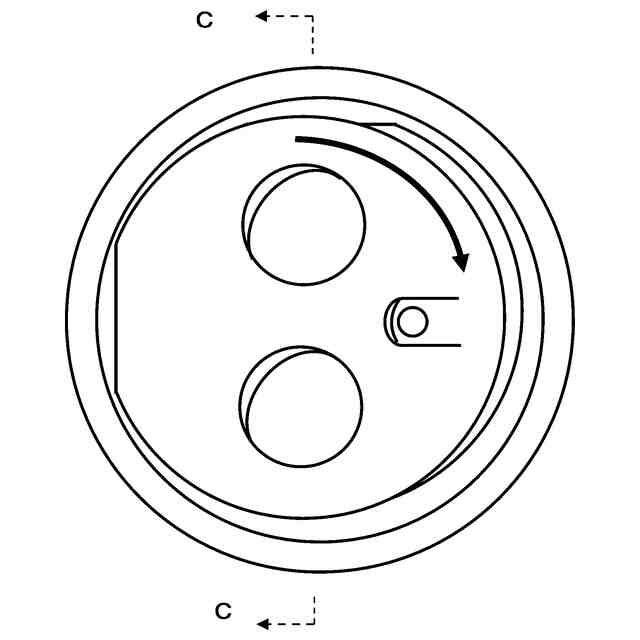

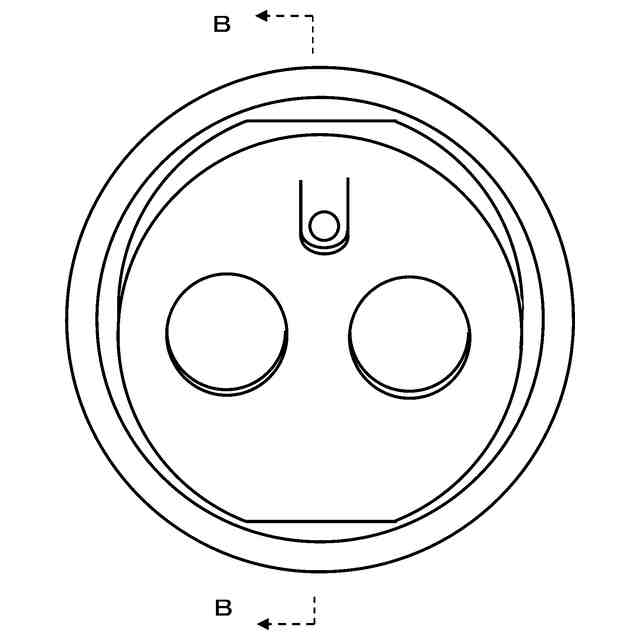

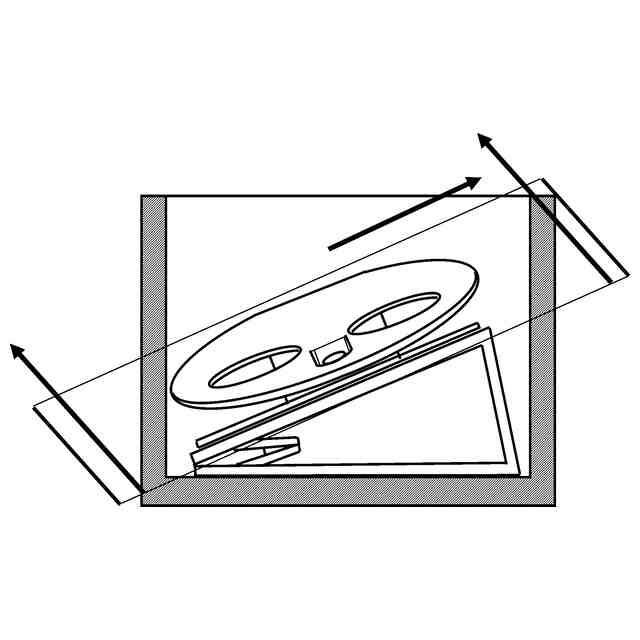

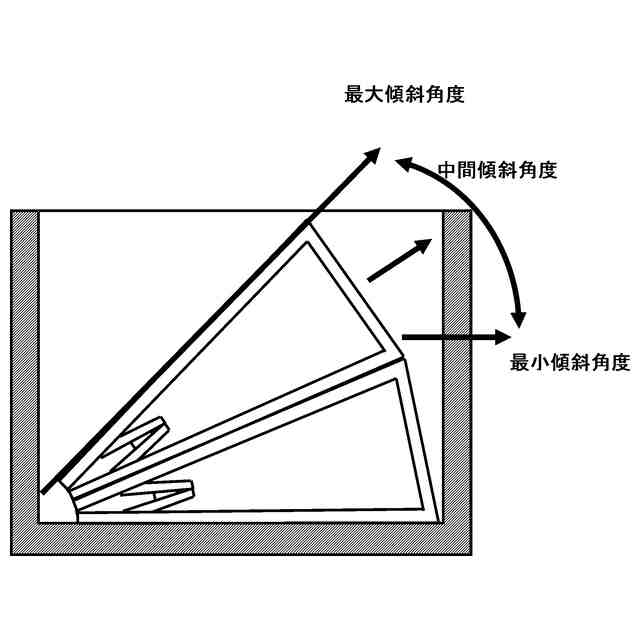

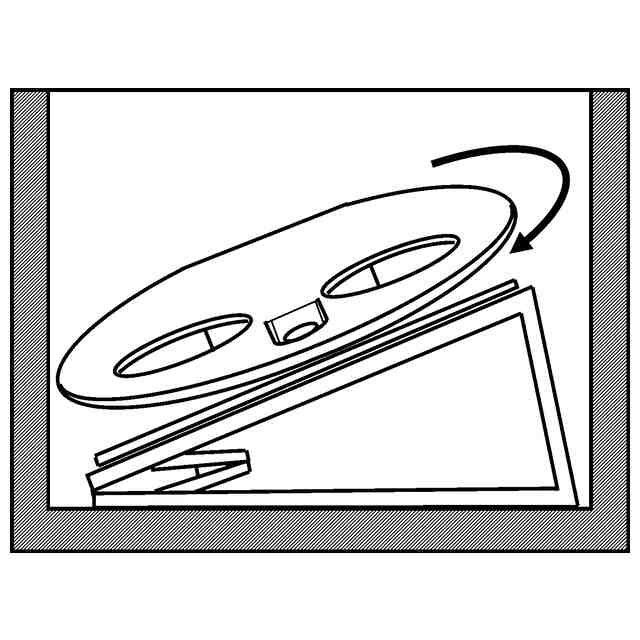

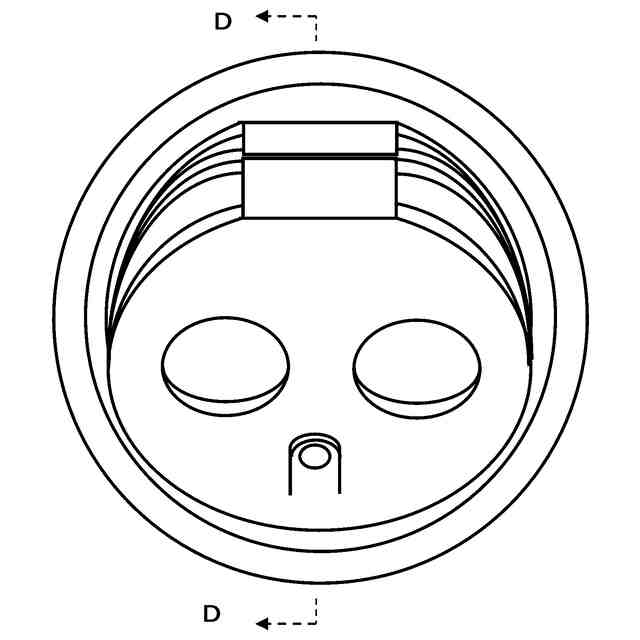

意匠の説明(1)A-A線断面図において端面にはハッチングを施している。ハッチングのない部分は指挿入回転孔である。 (2)一番低い傾斜角度の組み合わせを示す平面参考図、一番低い傾斜角度の組み合わせを示すB-B線の透過参考図、回転による傾斜角度の調整を示す平面参考図、回転による傾斜角度の調整を示すC-C線の透過参考図、一番高い傾斜角度の組み合わせを示す平面参考図、一番高い傾斜角度の組み合わせを示すD-D線の透過参考図、傾斜角度の調整における傾斜平面を補助的に示す透過参考図、および傾斜角度の調整の範囲を示す透過参考図において、本件意匠に係るインクスタンド用インクボトル傾斜角度調整治具のほか、参考にインクスタンドが図示されている。 (3)一番低い傾斜角度の組み合わせを示すB-B線透過参考図、回転による傾斜角度の調整を示すC-C線透過参考図、および一番高い傾斜角度の組み合わせを示すD-D線透過参考図において、参考のインクスタンドは断面で示しているが、内部に収納されている本件意匠に係るインクスタンド用インクボトル傾斜角度調整治具は断面ではなく透過した様子を図示している。

関連意匠
