意匠ウォッチ

発行日2025-06-27
公報種別意匠公報(S)
登録番号1802220
登録日2025-06-19
意匠に係る物品断熱材支持具
意匠分類L4-50(建築用構成品)
出願番号2024020229
出願日2024-09-30
意匠権者株式会社カネカ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK

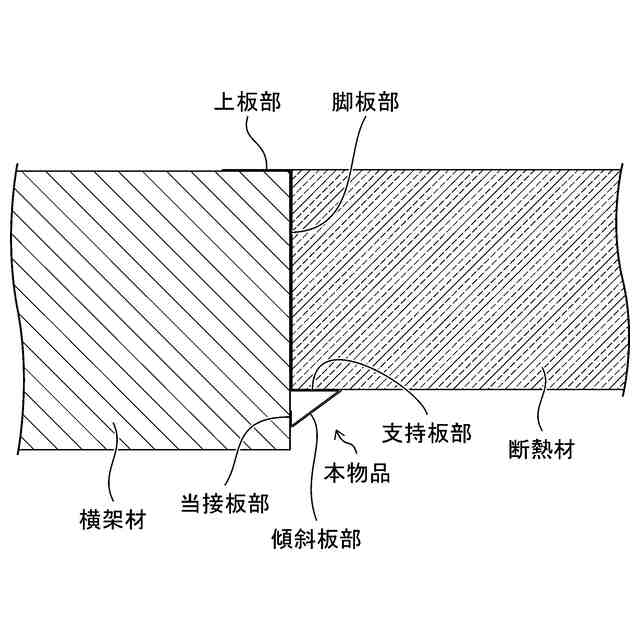

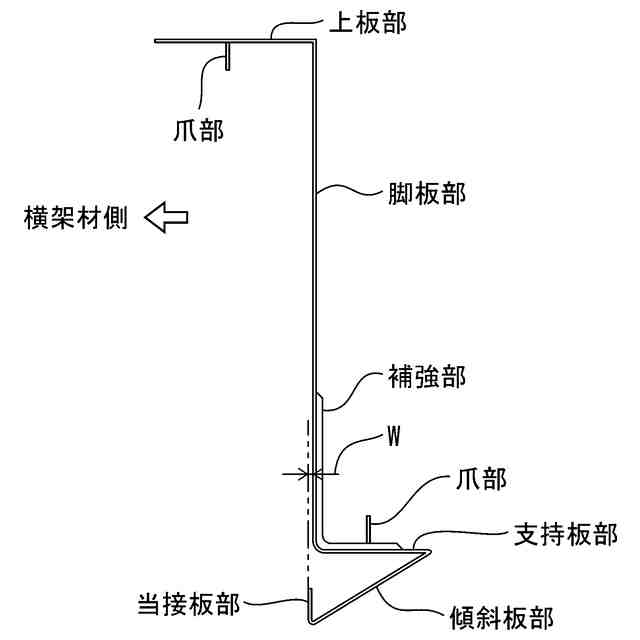

意匠に係る物品の説明本物品は、建造物の屋根、天井および床に断熱材を敷設する際に、横架材に取付けて使用される断熱材支持具である。本物品は、使用状態を示す参考図に示すように、横架材の上面に載置される上板部、上板部の側端部から下方へ折り曲げられ横架材の側面に沿って配置される脚板部、断熱材を載置する支持板部、支持板部から下方へ傾斜して配置される傾斜板部、および、傾斜板部から上方に折り曲げられ横架材と当接する当接板部を備える。構造を示す参考図に示すように、当接板部の横架材側の側面は、脚板部の横架材側の側面よりもWの長さだけ横架材側に位置し、当接板部が横架材に当接することにより支持板部の断熱材の荷重による下方変形を防止する。これにより、横架材と断熱材との間に段差が生じるのを防ぐことができる。

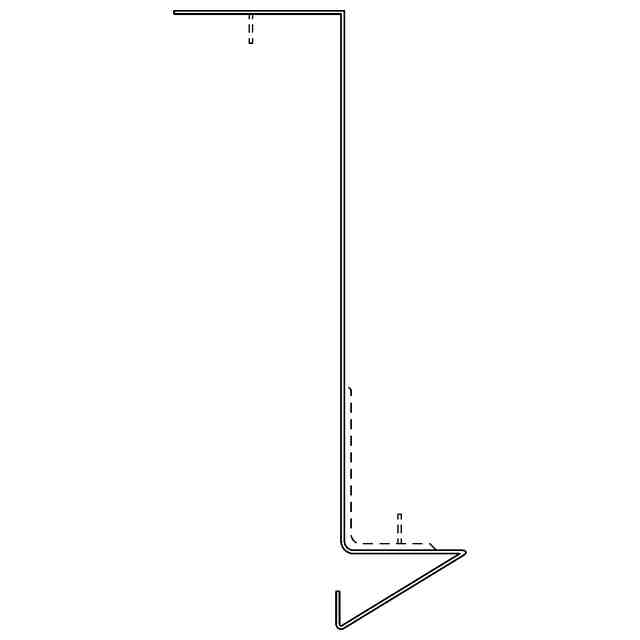

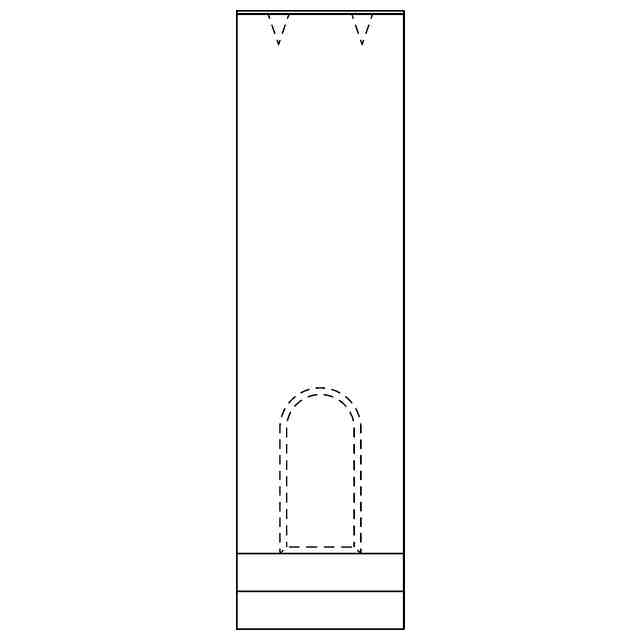

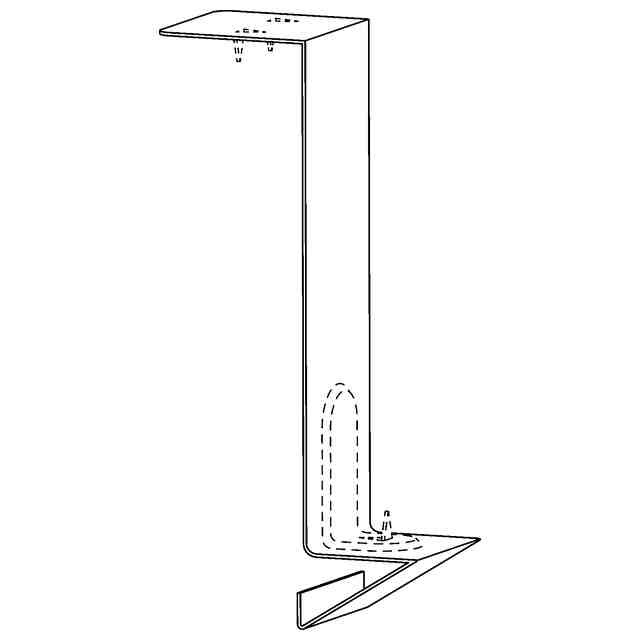

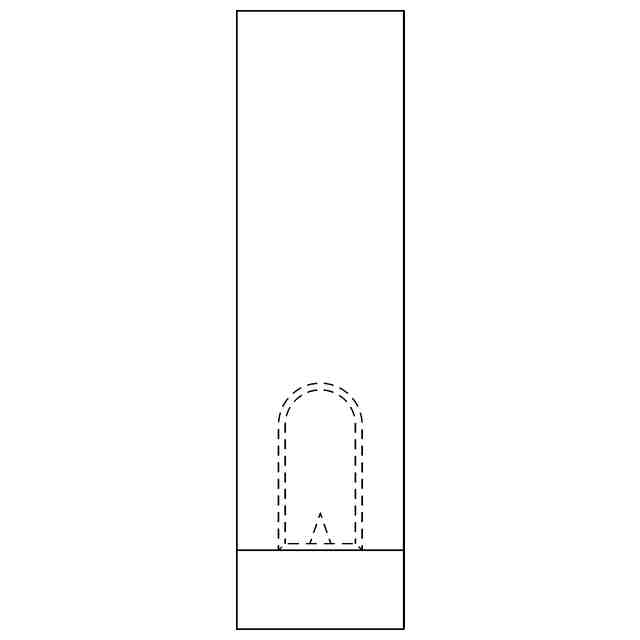

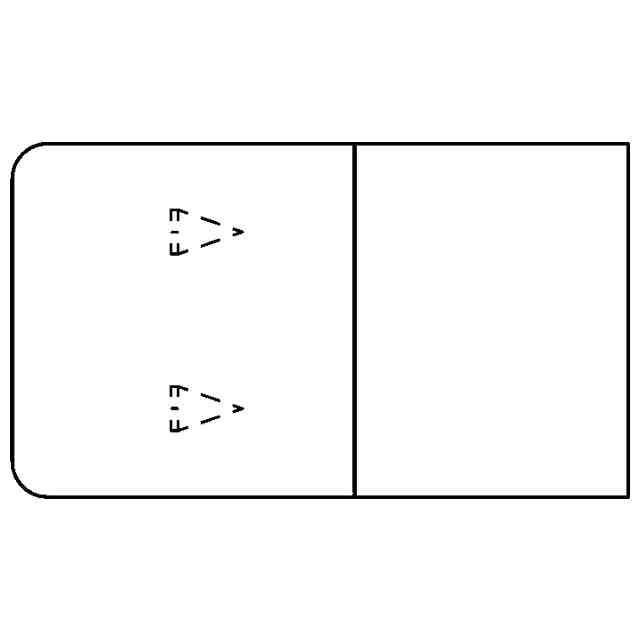

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。背面図は正面図と対称に表れるため省略する。

関連意匠
