意匠ウォッチ

発行日2025-06-26
公報種別意匠公報(S)
登録番号1802171
登録日2025-06-18
意匠に係る物品建具用ピボットヒンジ
意匠分類M3-230(ねじ、くぎ、開閉金物、係止具等)
出願番号2024023409
出願日2024-11-11
意匠権者株式会社ベスト
代理人個人

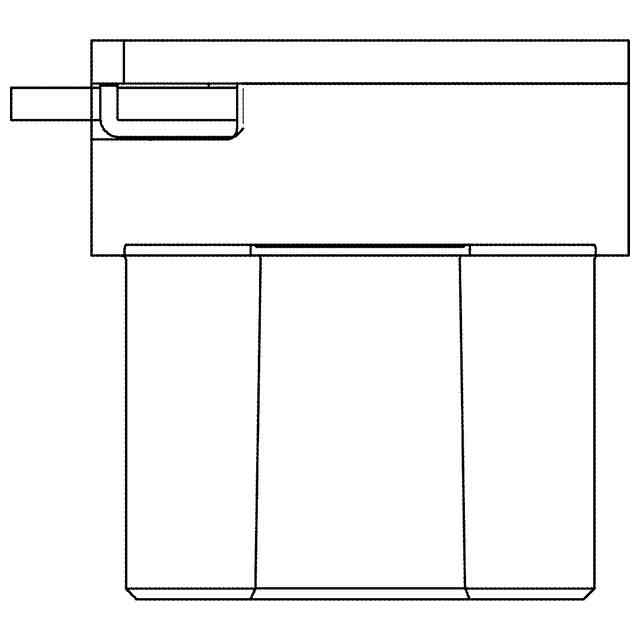

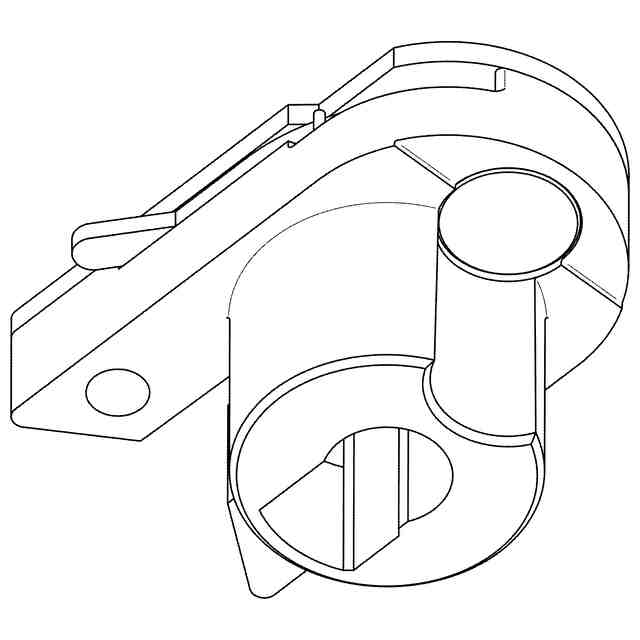

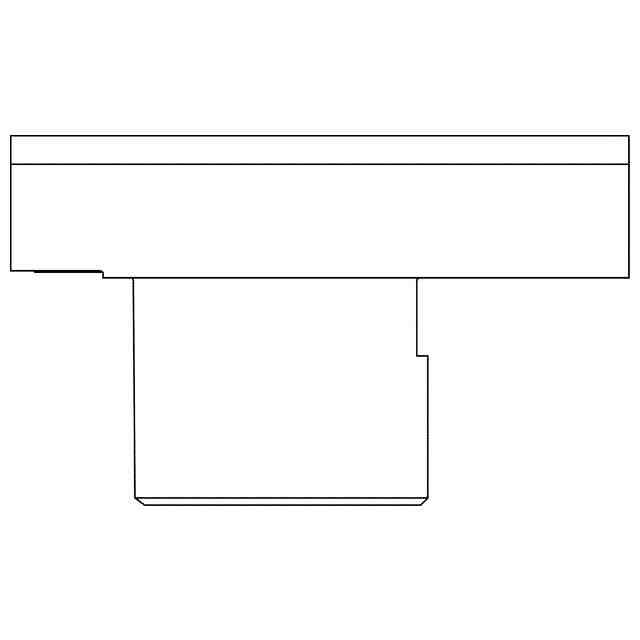

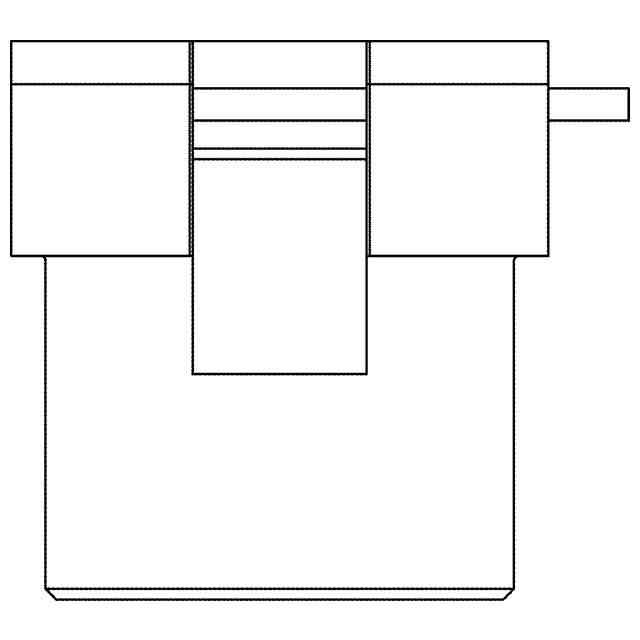

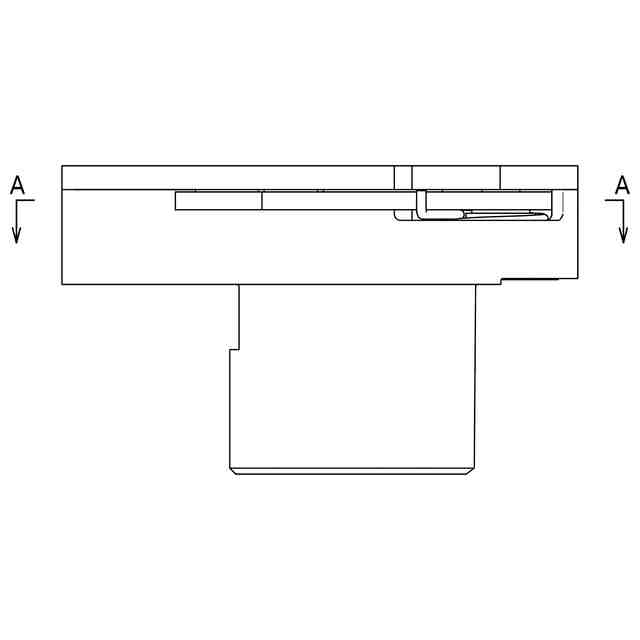

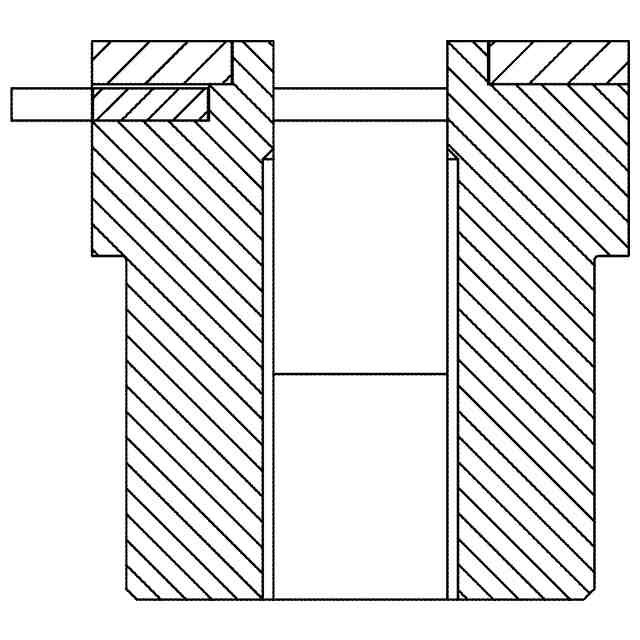

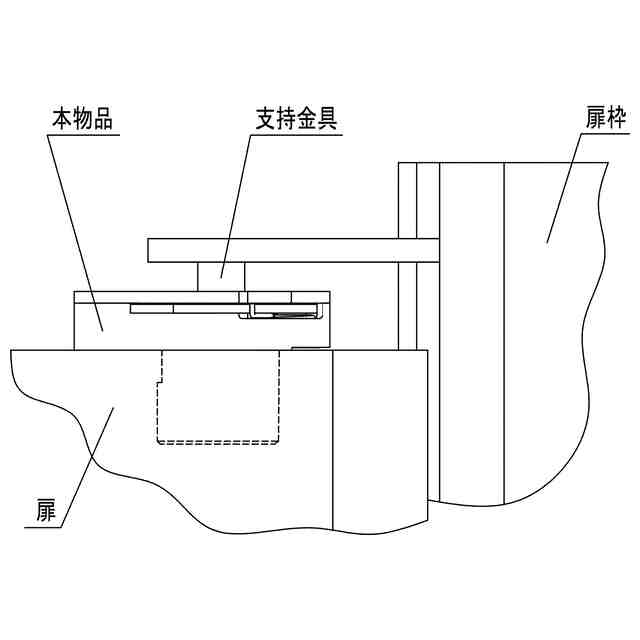

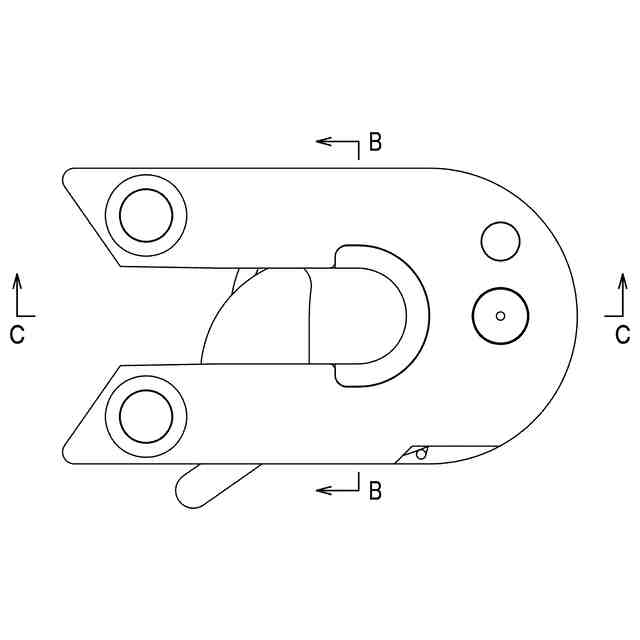

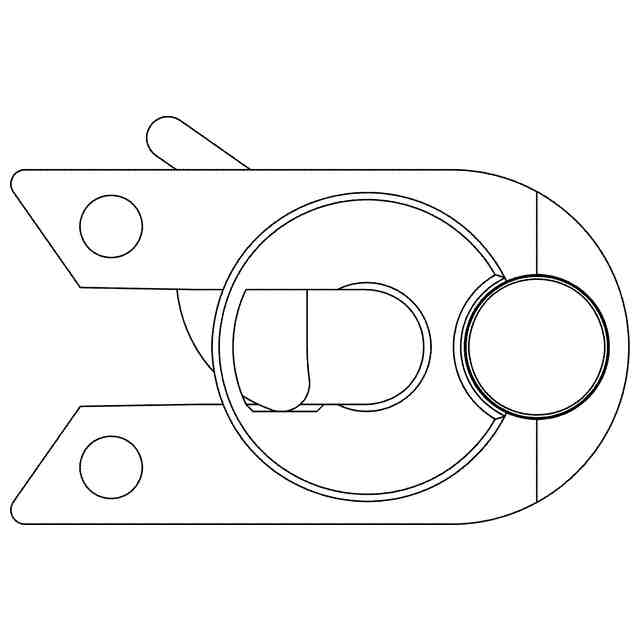

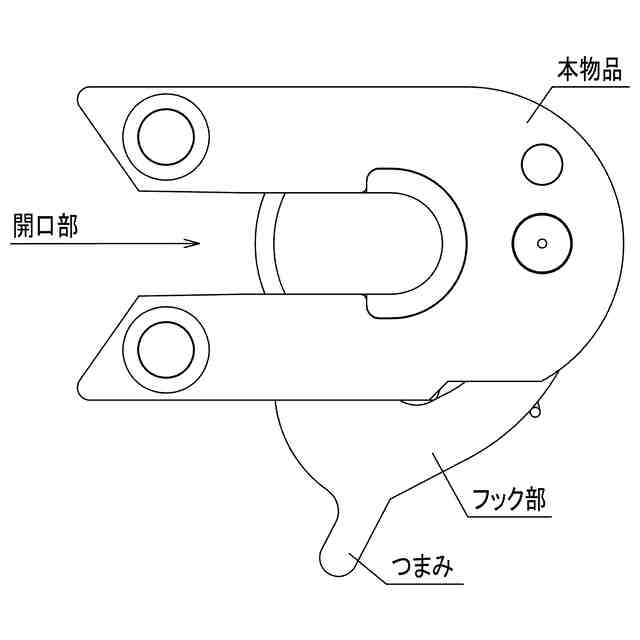

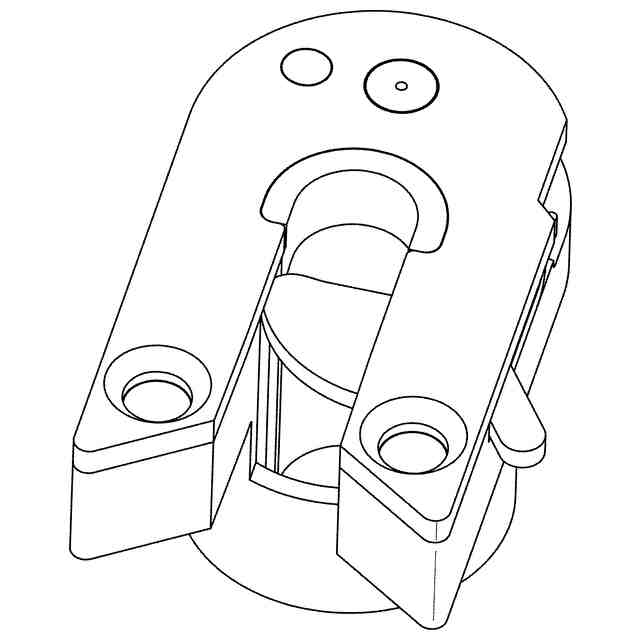

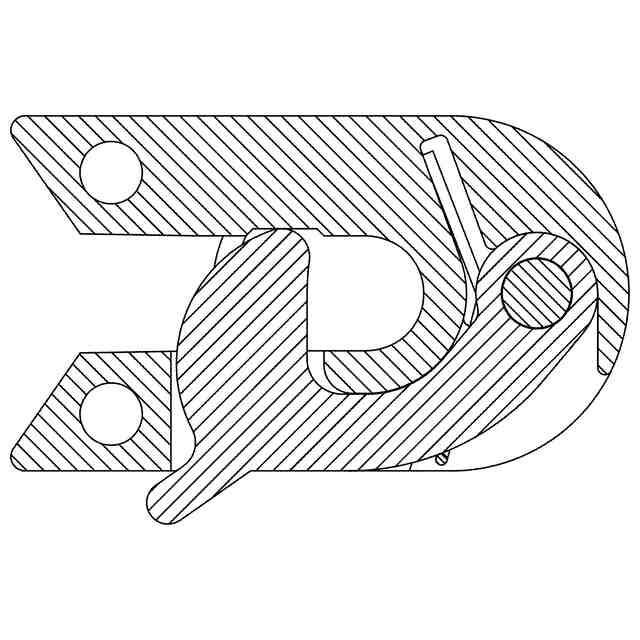

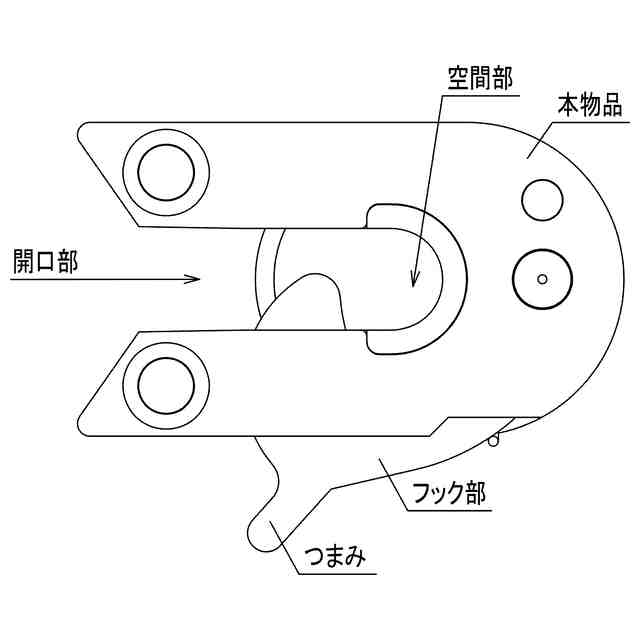

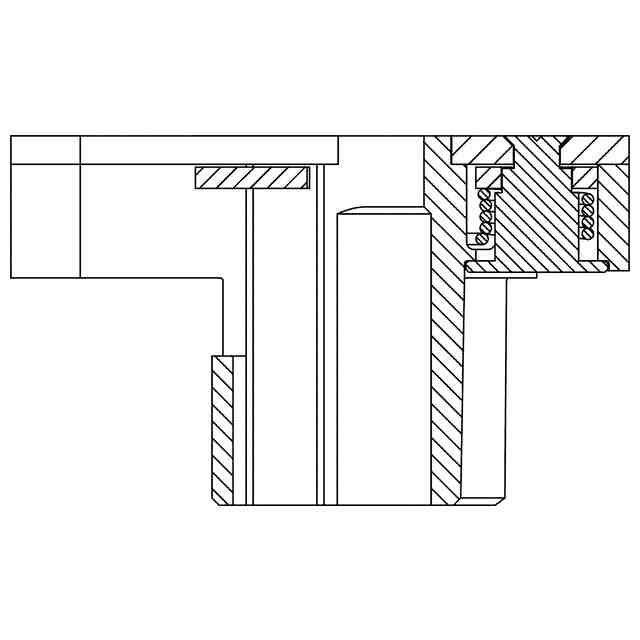

意匠に係る物品の説明本物品は、「使用状態を示す参考正面図」に示されるように、扉の上端角部に取り付けられ、扉枠の上端部において側方に設けられる支持金具と係合して使用される。「平面図」、「フック部を回転させた場合の参考平面図1」及び「フック部を回転させた場合の参考平面図2」に示すように、鉤状のフック部が回動自在となっており、フック部の中央の空間部に支持金具を収容した状態で、フック部を支持金具に係合させることにより、扉を扉枠に支持させることができる。通常時は、本体の内部に設けられているバネの付勢力がフック部に作用することにより、本体の開口部が閉塞されているが、フック部のつまみを把持して回動させることが可能となっている。
意匠の説明各図において示されている細線は、意匠を特定するためのものである。

関連意匠
