発行日2025-06-26
公報種別意匠公報(S)
登録番号1802134
登録日2025-06-18
意匠に係る物品ピボットヒンジの軸座
意匠分類M3-230(ねじ、くぎ、開閉金物、係止具等)
出願番号2025000779
出願日2025-01-16
意匠権者日本ドアーチエック製造株式会社
代理人弁理士法人石田特許事務所

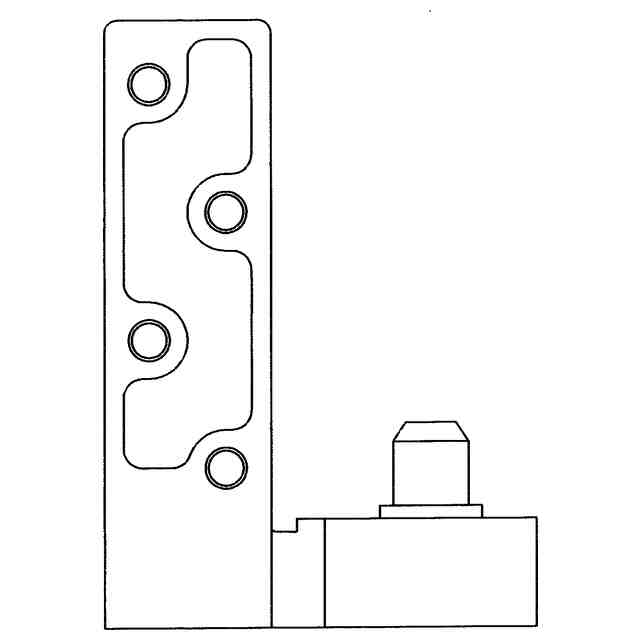

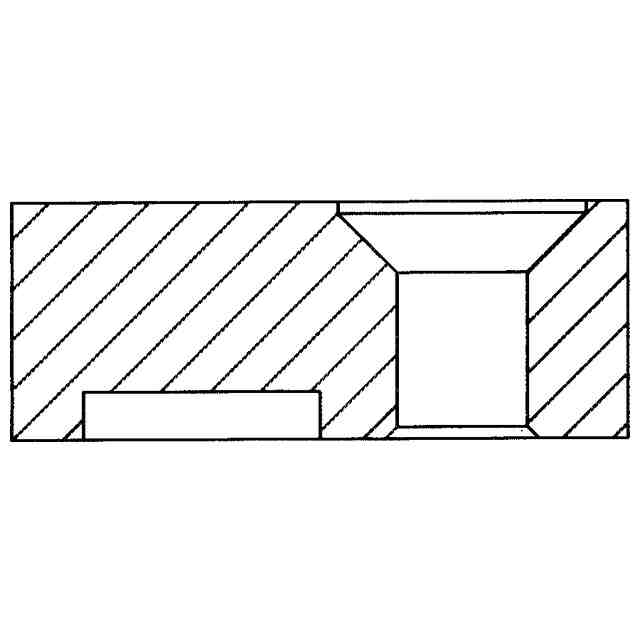

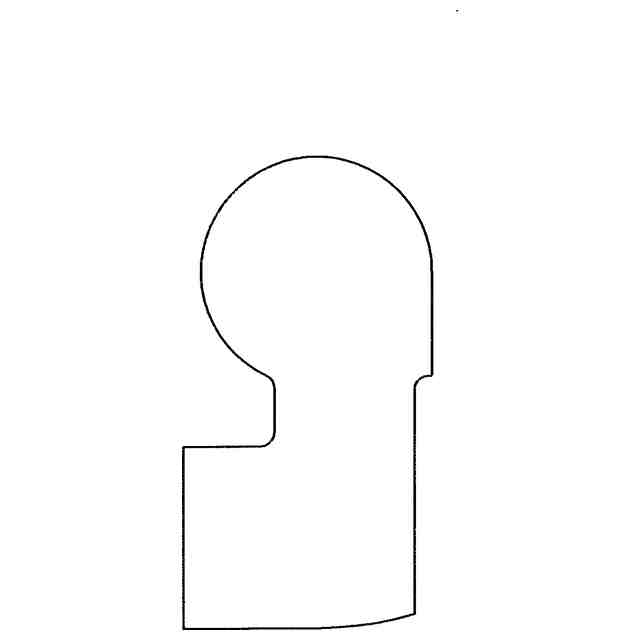

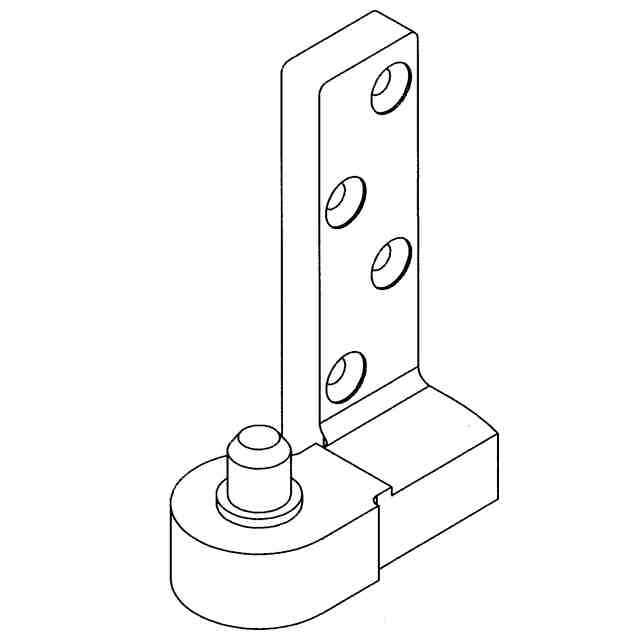

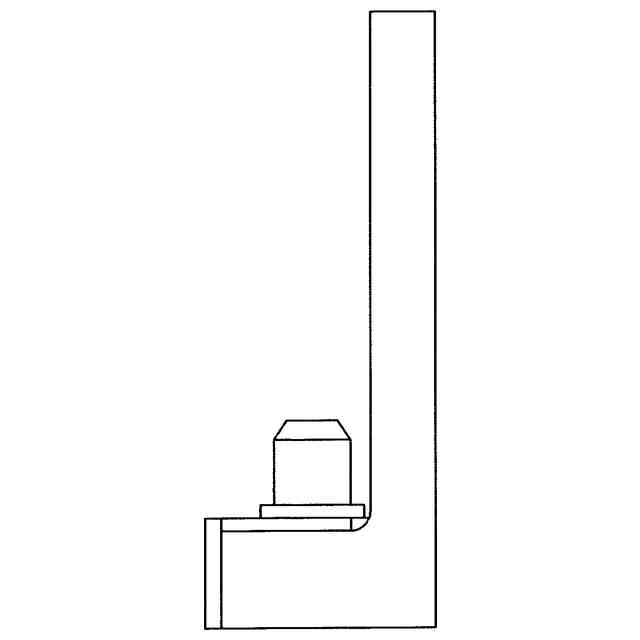

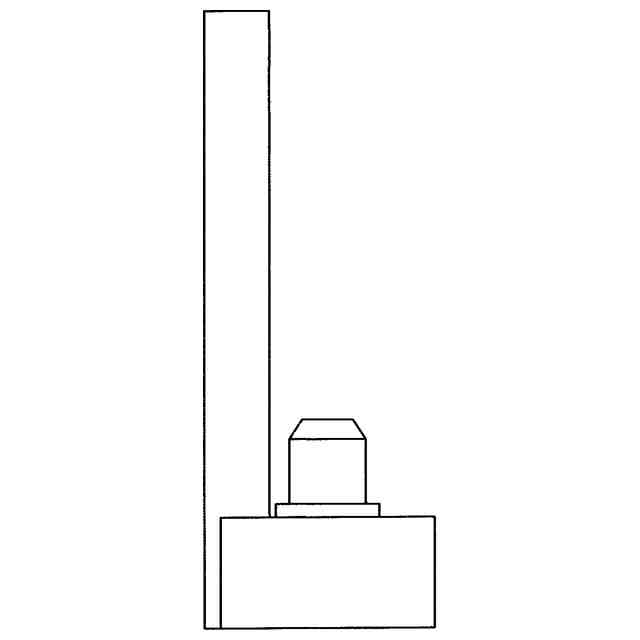

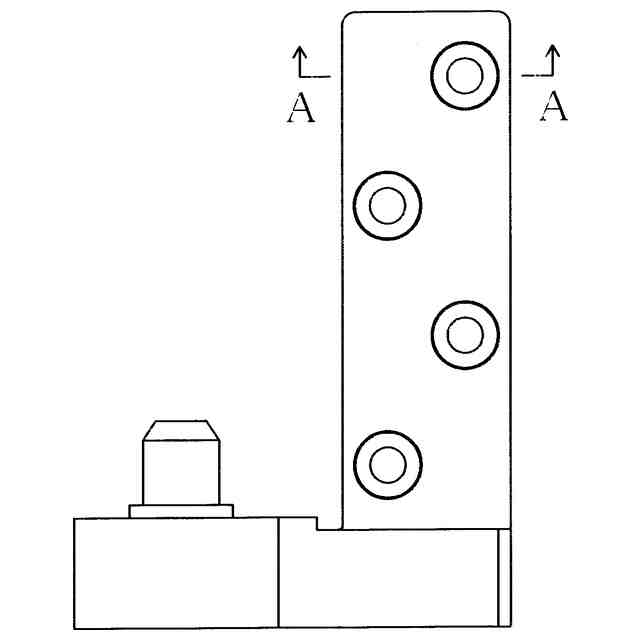

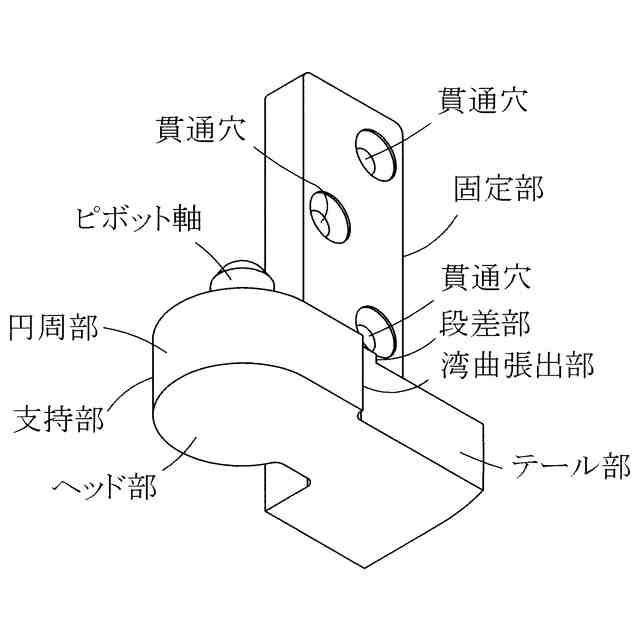

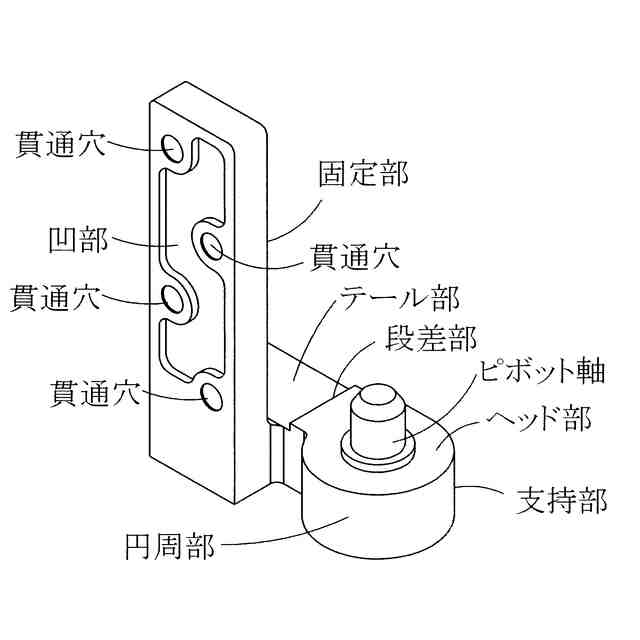

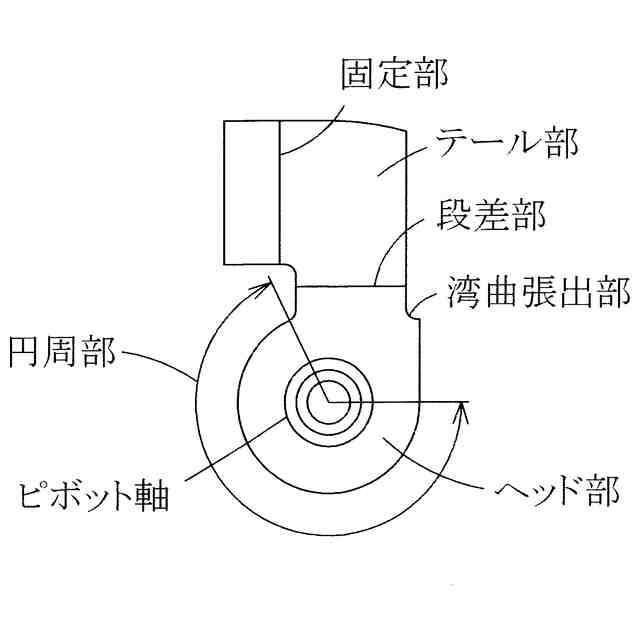

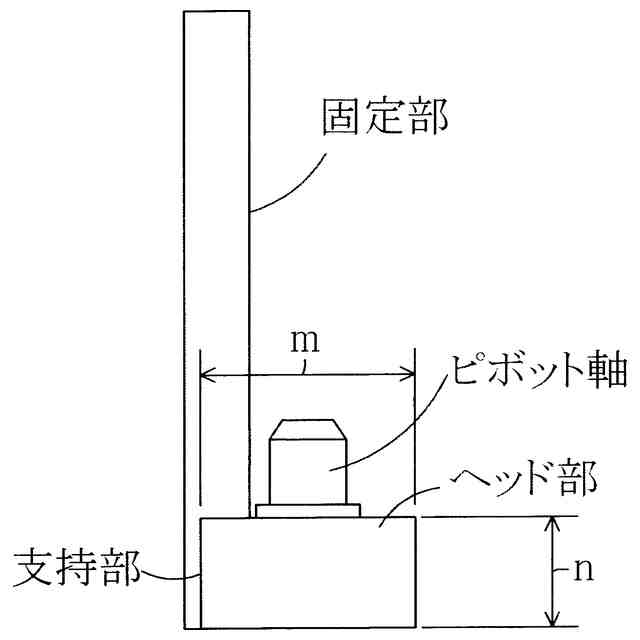

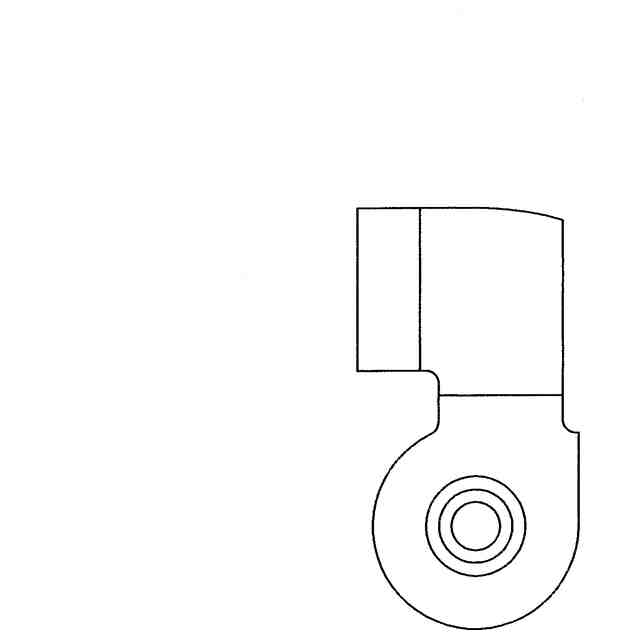

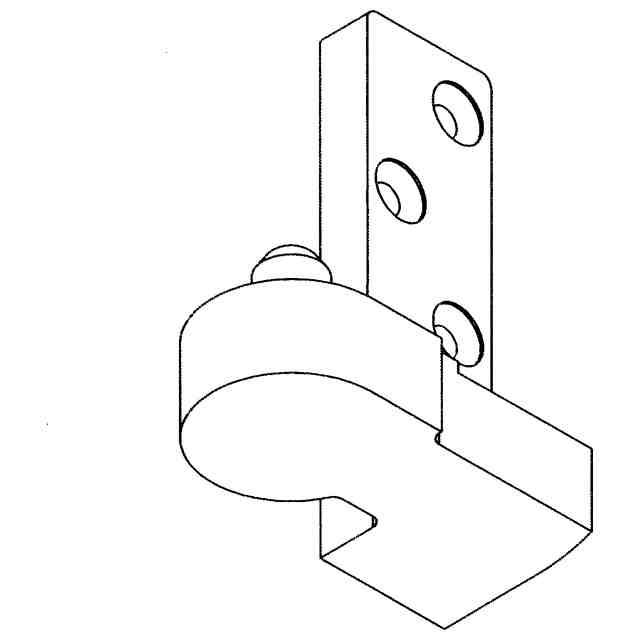

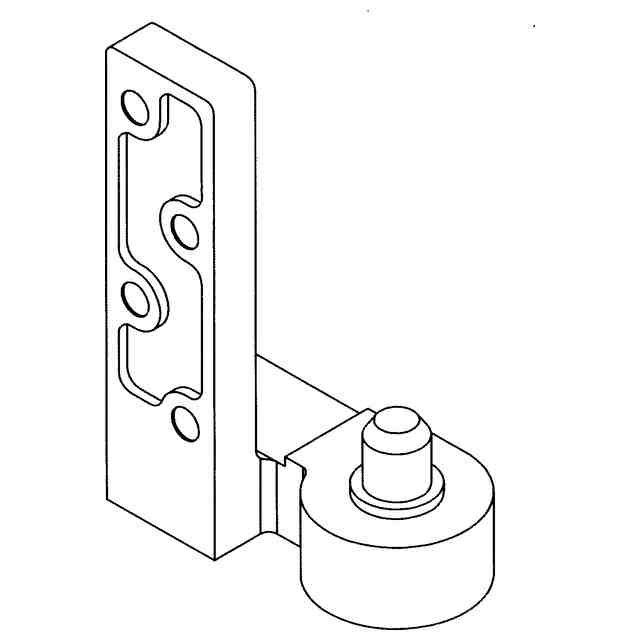

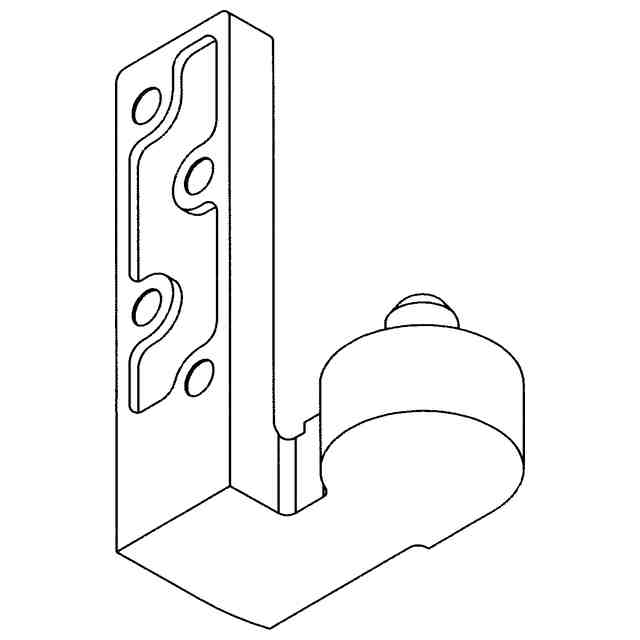

意匠に係る物品の説明本物品は、参考図1、2に示すように、ピボット軸と、該ピボット軸を支持する支持部と、扉枠に固定するための固定部とを一体に有する鋳物である。固定部の貫通穴に螺子を用いて扉枠の下部に固定される。扉体の下部に固定した軸受け部材を本物品のピボット軸にはめ込んで、扉体を開閉可能に支持する。参考図1、2に示すように、本物品のピボット軸を支持する支持部は、幅寸法(即ち、参考図3においてあらわされる支持部の左右間長さ寸法m)に対してい50%以上となる高さ寸法(即ち、参考図3においてあらわされる支持部の高さ寸法n)を有するヘッド部と、ヘッド部から上面側に段差部を介し、右側面側に湾曲張出部を介して連続するテール部とを有している。ヘッド部は、参考図4に示すように、平面視においてピボット軸の軸を中心として240°以上に亘る円周部を備えている。本物品の固定部には、参考図1に示すように、左側面側にあらわれる凹部を有している。凹部は、貫通穴を回避して構成されている。
