発行日2025-05-20
公報種別意匠公報(S)
登録番号1798989
登録日2025-05-12
意匠に係る物品ビニールハウス用シート止め材
意匠分類K3-12893(農業用機械器具、鉱山機械、建設機械等)
出願番号2025000305
出願日2025-01-09
意匠権者東都興業株式会社
代理人個人

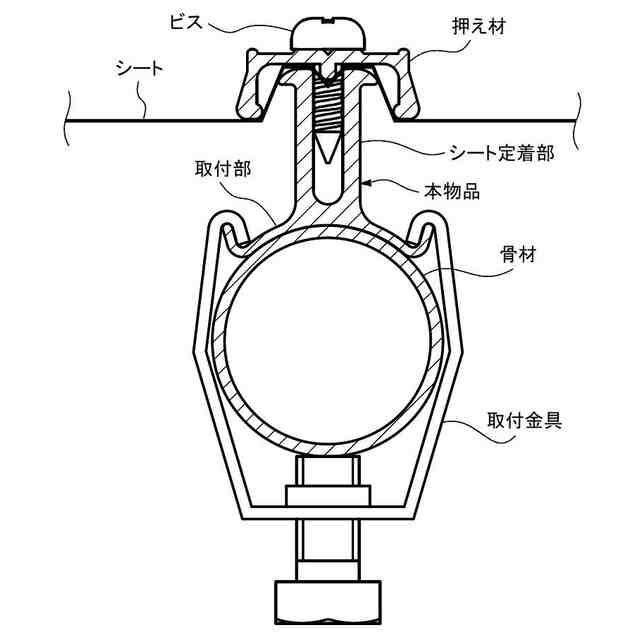

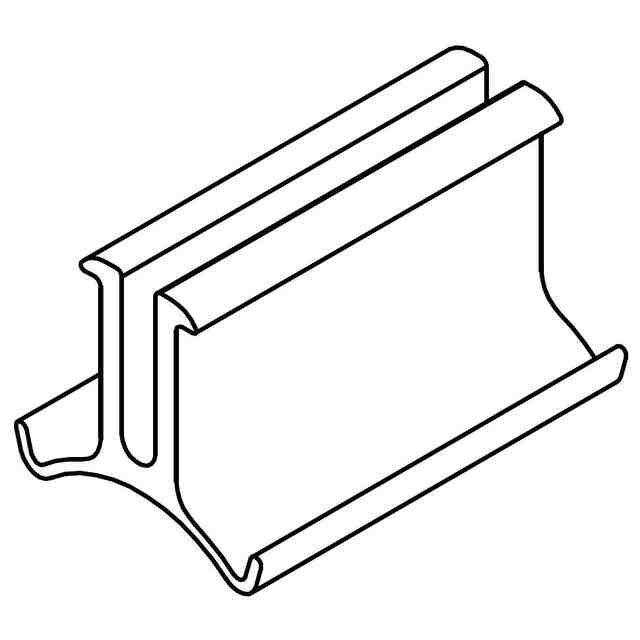

意匠に係る物品の説明本物品は、ビニールハウスの骨組に取付けられて、ビニールハウスの屋根面、妻面、側面等にシートを展張するのに利用されるシート止め材である。本物品は骨組に取付けられる取付部と取付部の上部に設けられるシート定着部とを備える。例えば、使用状態を示す参考図のように、本物品は、取付部と骨組を共に抱持する取付金具によって骨組に取付けられる。そして、骨組に取付けられた本物品のシート定着部の上にシートを被せ、シートの上から押え材を被せた状態で、シートと押え材を貫通するようにビスをシート定着部にねじ込むことで、シートが本物品に定着される。

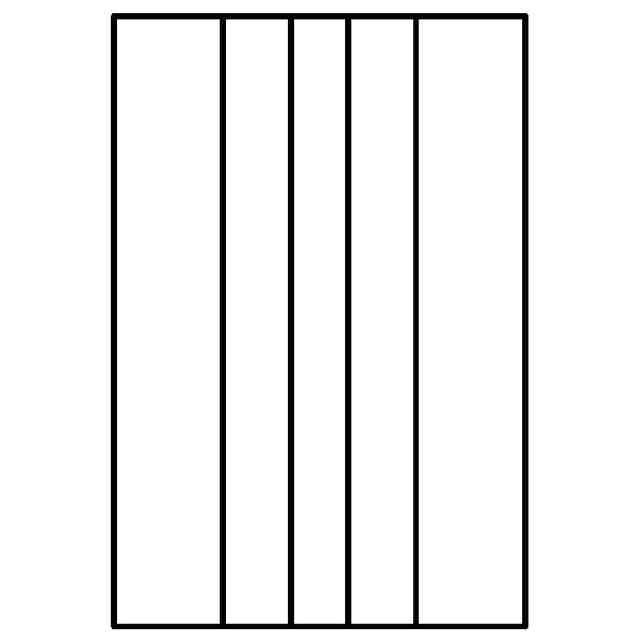

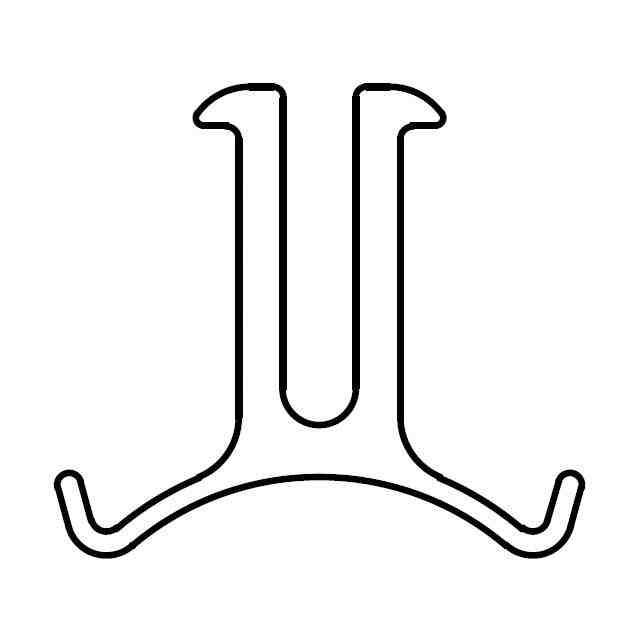

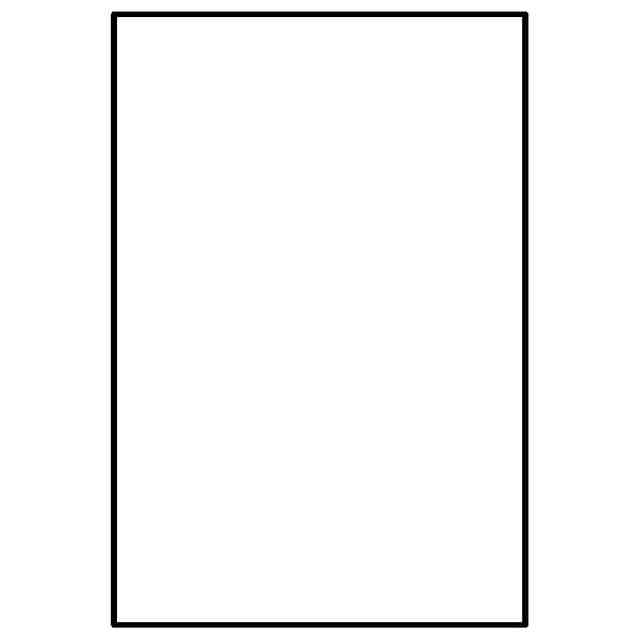

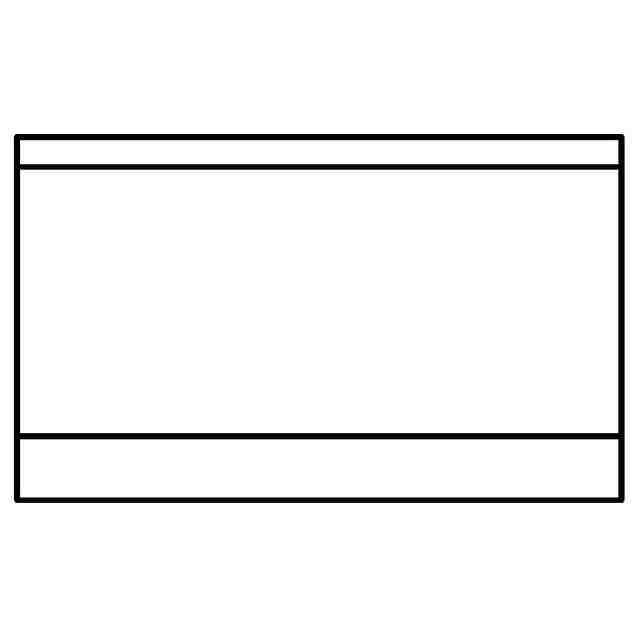

意匠の説明背面図は正面図と左右対称につき省略する。右側面図は左側側面図と同一につき省略する。この意匠は平面図において、上下方向にのみ連続するものである。

関連意匠
