意匠ウォッチ

発行日2025-01-22
公報種別意匠公報(S)
登録番号1789651
登録日2025-01-14
意匠に係る物品草刈機
意匠分類K3-14300(農業用機械器具、鉱山機械、建設機械等)
出願番号2024021867
出願日2021-01-27
意匠権者ニューデルタ工業株式会社
代理人弁理士法人矢野内外国特許事務所

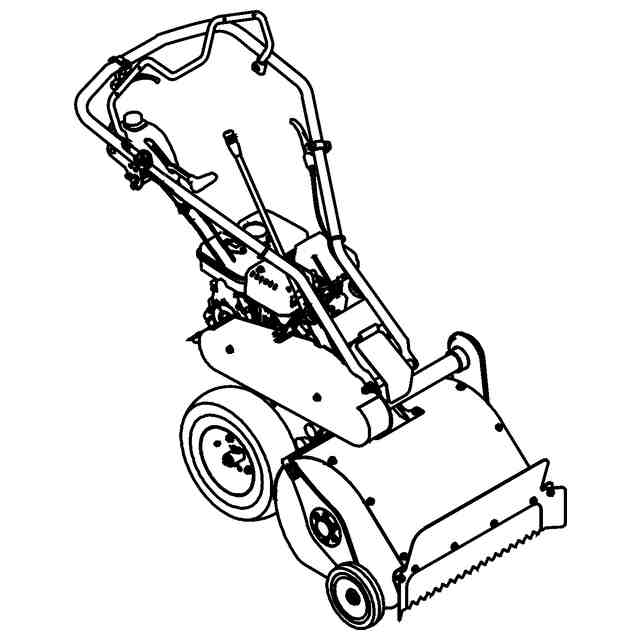

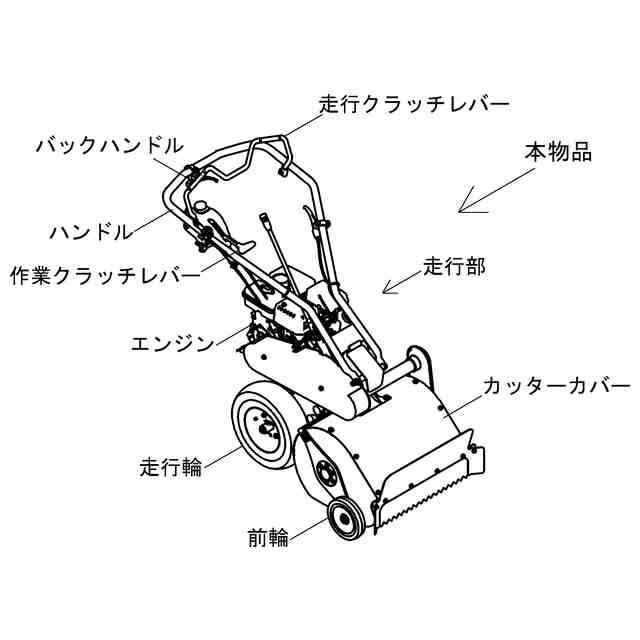

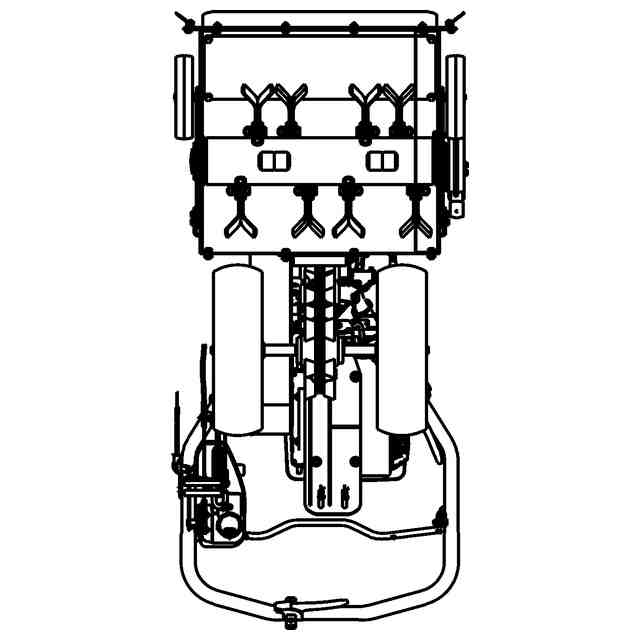

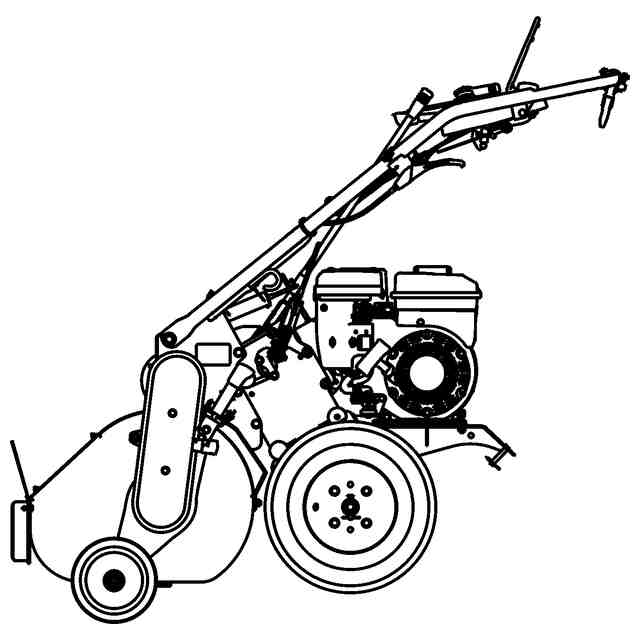

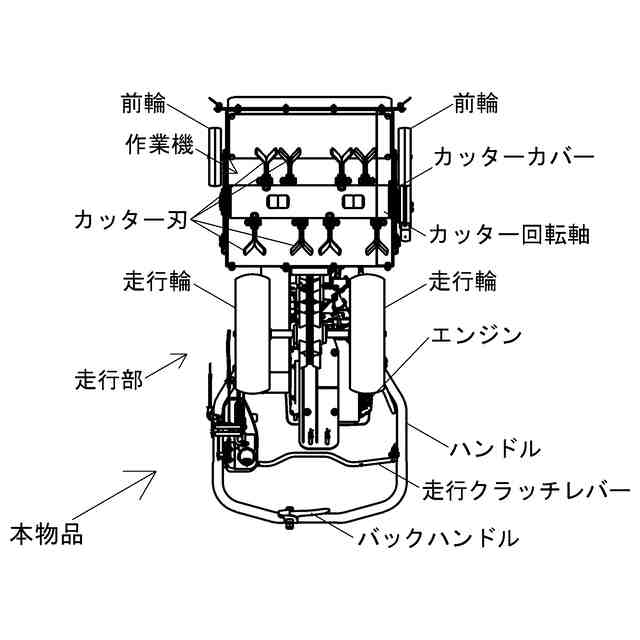

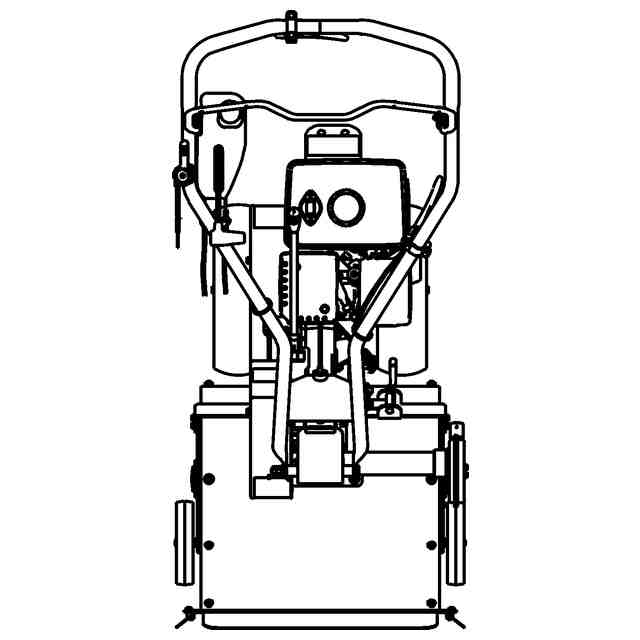

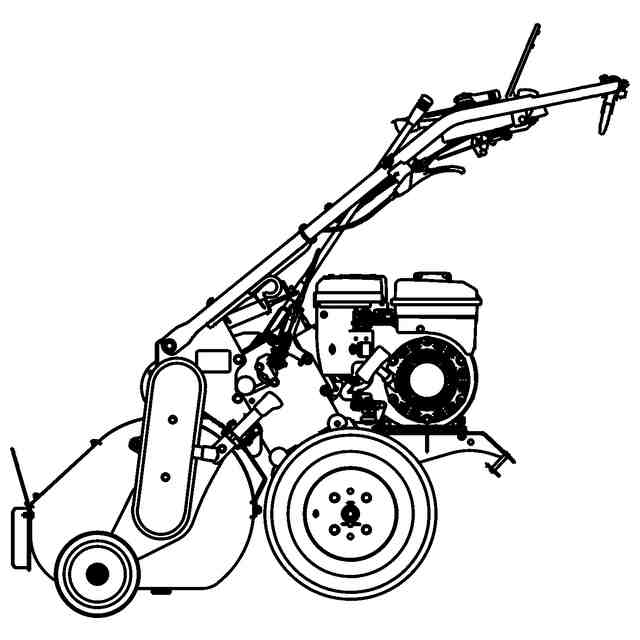

意匠に係る物品の説明本物品は、歩行型の草刈機であり、走行部の前部に圃場の草刈用の作業機が配置されて構成される。本物品の走行部は、「参考斜視図」または「参考底面図」に示すように、エンジン、走行輪、前輪、ハンドル、およびカッターカバー等を備え、ハンドルには、走行クラッチレバー、作業クラッチレバー、およびバックハンドル等が配置される。本物品の作業機は、「参考斜視図」または「参考底面図」に示すように、カッター回転軸と、複数個のカッター刃と、を備える。本物品では、前輪がカッター回転軸の軸心を中心に回動可能に構成され、前輪の回動位置を変更して前輪の高さ位置を変更し、当該変更された前輪の高さ位置を固定することによって作業機の高さを高くまたは低くして、作業機の高さを調節することができる。
意匠の説明

関連意匠
