発行日2025-09-25
公報種別意匠公報(S)
登録番号1809146
登録日2025-09-16
意匠に係る物品鈴
意匠分類K3-130(農業用機械器具、鉱山機械、建設機械等)
出願番号2025008683
出願日2025-04-30
意匠権者株式会社キッツメタルワークス
代理人個人
意匠に係る物品の説明本物品は、熊鈴やお守り鈴等の用途に使用できる鈴である。本物品の鈴は、外鈴と、外鈴の上部に螺合されて取り付けられたカラビナフックと、外鈴の内側においてカラビナフックの下部にリングを介して吊り下げられた球状の中鈴と、により構成される。参考図2に示すように、カラビナフックと外鈴の螺合を外すことにより、カラビナフックが外鈴から外れて中鈴が外鈴の内周面に当接し、音が鳴らないようにすることができる。この状態からカラビナフックを外鈴に螺合させることで、参考図1に示すように、カラビナフックを外鈴に取り付けることができ、音が鳴るようにすることができる。

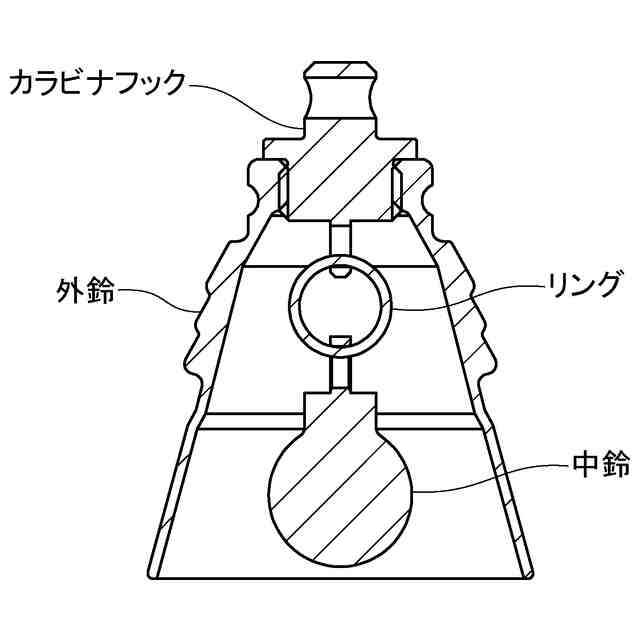

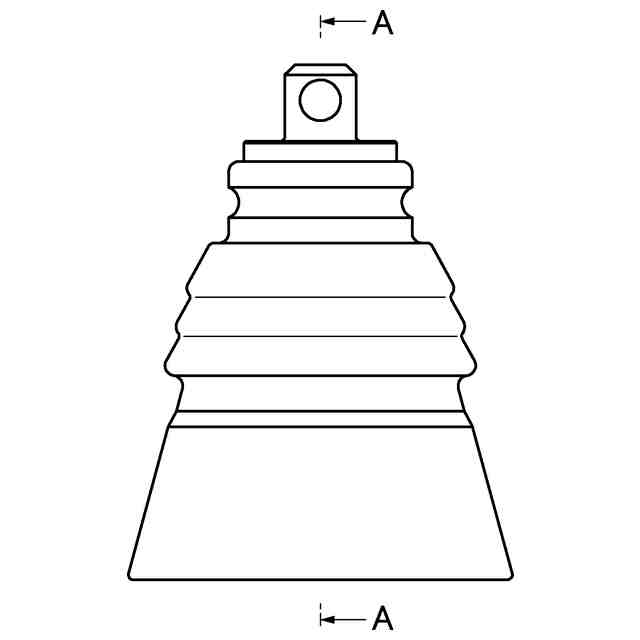

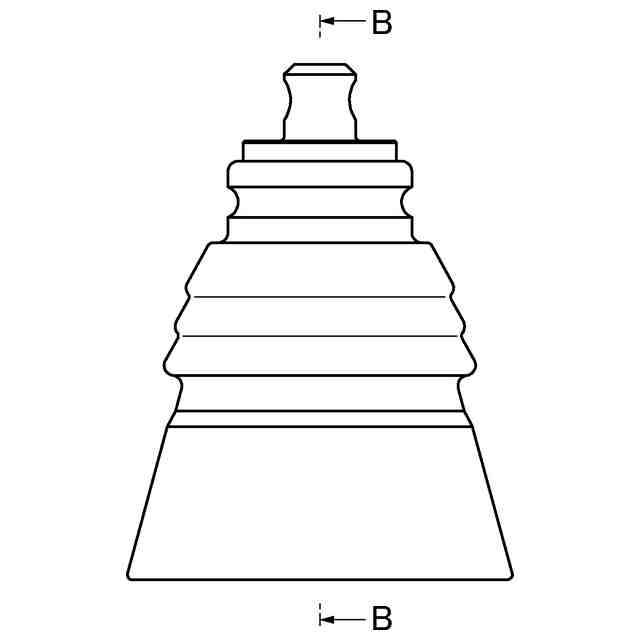

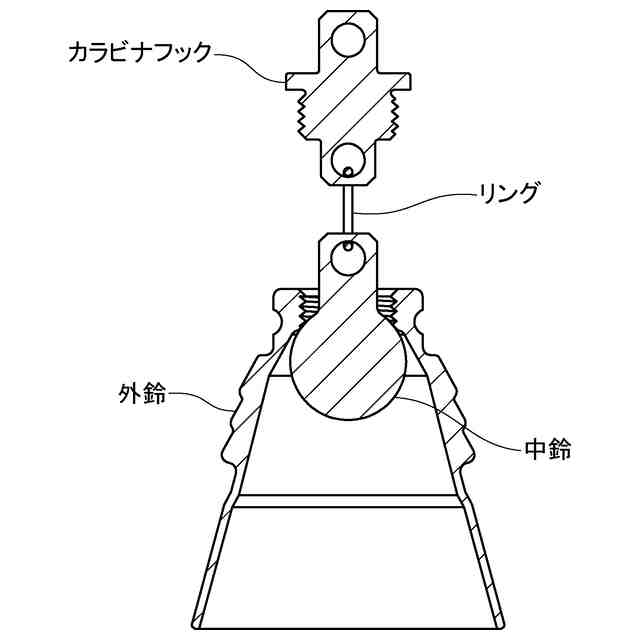

意匠の説明実線で表された部分が意匠登録を受けようとする部分である。背面図は、正面図と対称に表れるため省略する。左側面図は、右側面図と対称に表れるため省略する。参考図1は、正面図におけるA-A断面の断面図である。参考図2は、右側面図におけるB-B断面に対応する断面図であり、カラビナフックと外鈴の螺合を外して音が鳴らない状態としたときの断面図である。
