意匠ウォッチ

発行日2025-04-11
公報種別意匠公報(S)
登録番号1795852
登録日2025-04-03
意匠に係る物品散布器
意匠分類K3-1310(農業用機械器具、鉱山機械、建設機械等)
出願番号2024014241
出願日2024-07-10
意匠権者株式会社カインズ
代理人弁理士法人みなとみらい特許事務所
意匠に係る物品の説明本物品は、本物品は、内部に融雪剤や農薬などの粒剤や液剤、粉体等の流体を格納し、吐出口からこの流体を散布するための装置である。正面視で容器の上側と右下側に取っ手を設けたことにより、散布時に使用者が把持しやすくしている。本物品は、吐出口を有する容器本体と、吐出口を閉鎖する蓋部分と、蓋部分の内部において固定される固定部分と、固定部分と接続して延在する筒部分と、筒部分の先端に取り付けられる先端部分と、分解可能に備える。吐出口、固定部分、筒部分、先端部分は連通する。蓋部分において、固定部分は天面向き及び底面向きに固定可能である。底面向きに固定した際には、筒部分及び先端部分が容器本体の内部に格納され、格納状態として持ち運びを容易にし、天面向きに固定された際には、筒部分及び先端部分が容器本体から突出し、使用状態として流体を散布できる。

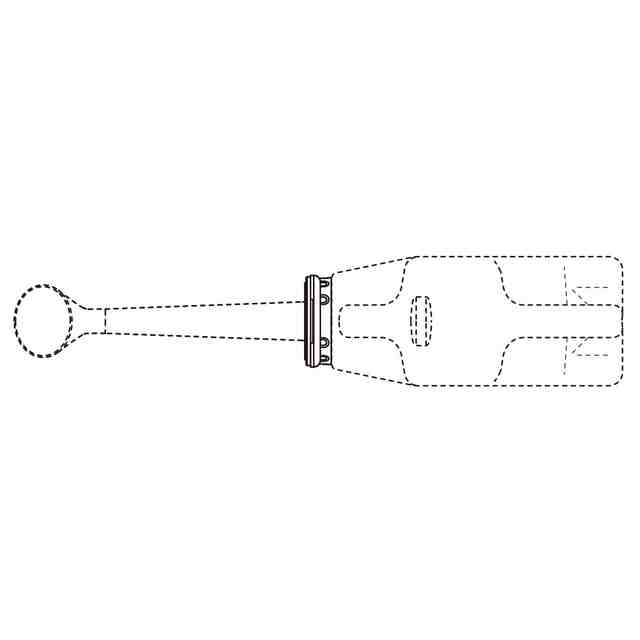

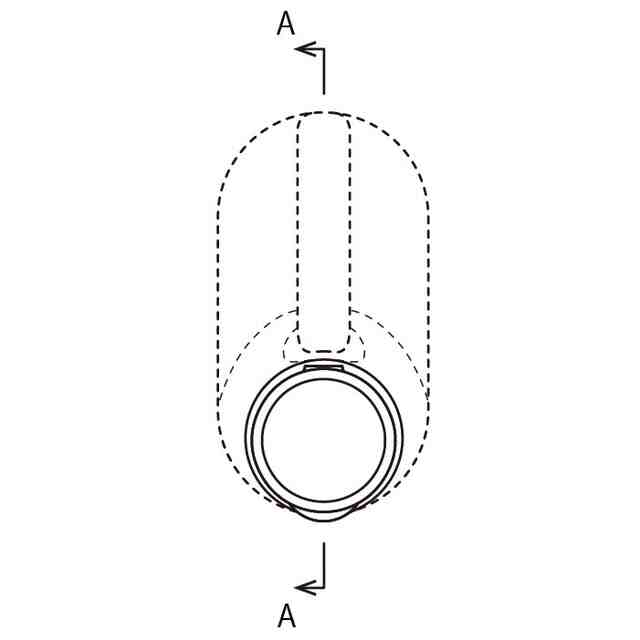

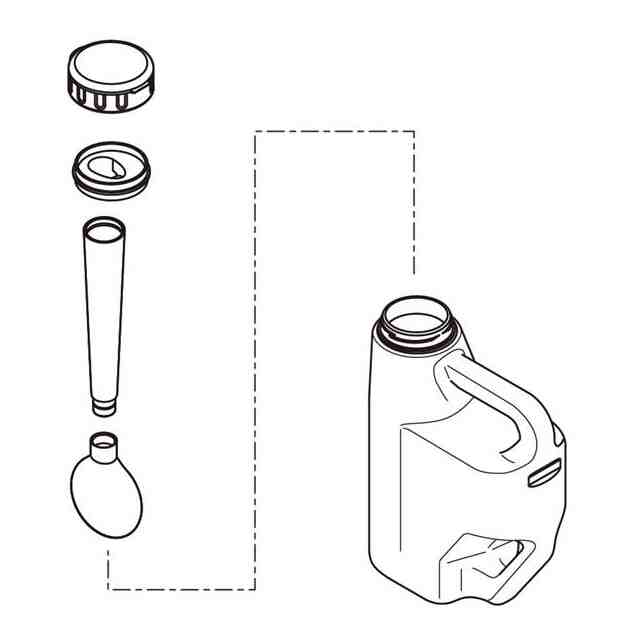

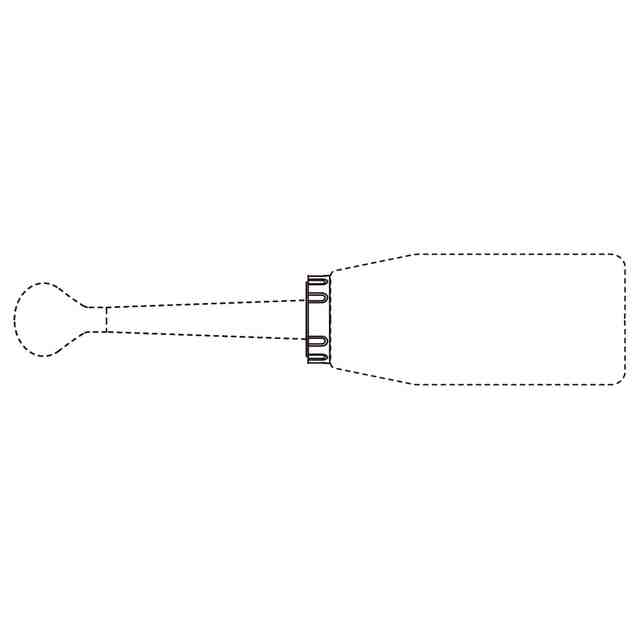

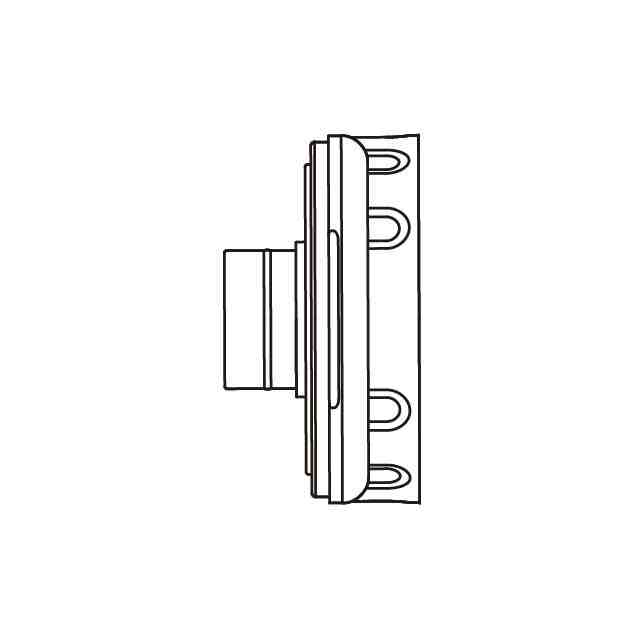

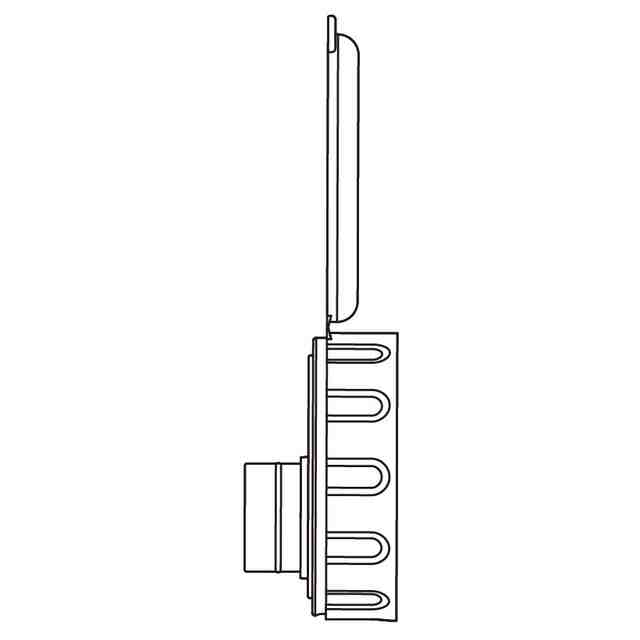

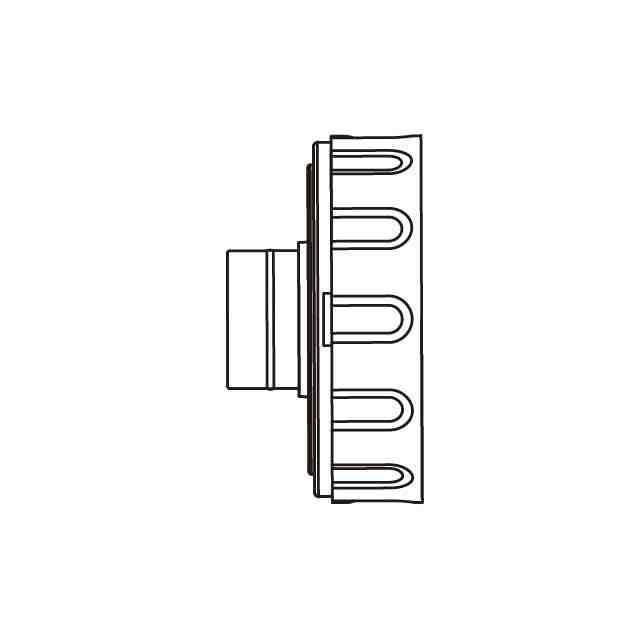

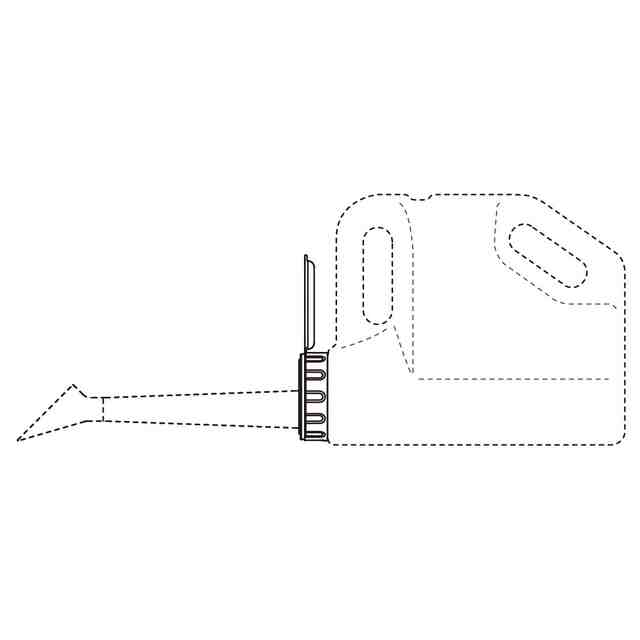

意匠の説明正面図、右側面図、左側面図、平面図、底面図、斜視図、格納状態を示す左側面図、格納状態を示す斜視図、格納状態のA-A線断面図において、実線部分が意匠登録を受けようとする部分であり、破線はそれ以外の部分である。背面図は、正面図と対称のため省略する。蓋部分ないし固定部分の背面図は、蓋部分ないし固定部分の正面図と対称であるため省略する。本意匠は、「正面図、右側面図、左側面図、平面図、底面図、斜視図」に示す状態から、「格納状態の左側面図、格納状態の斜視図、格納状態のA-A断面線図」に示す状態に変化するものである。参考分解図は、使用状態における構成部品を分解した状態の参考斜視図であり、格納状態の参考分解図は格納状態における構成部品を分解した状態の参考斜視図である。図面に表れる細線は、立体表面の形状を特定するものであり、意匠の模様を構成するものではない。

関連意匠
