発行日2025-05-14
公報種別意匠公報(S)
登録番号1798497
登録日2025-05-02
意匠に係る物品キャリパーピストン装着用補助リング
意匠分類K9-16(産業用機械器具汎用部品及び付属品)
出願番号2025003082
出願日2025-02-18
意匠権者水戸工業株式会社
代理人弁理士法人開知

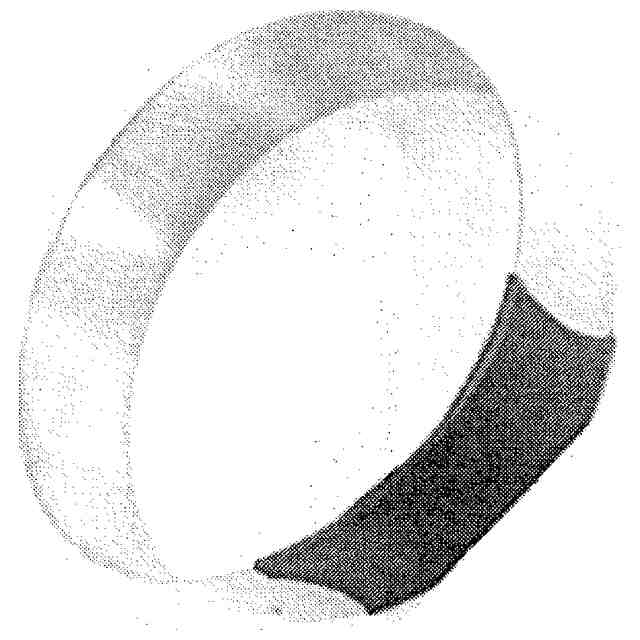

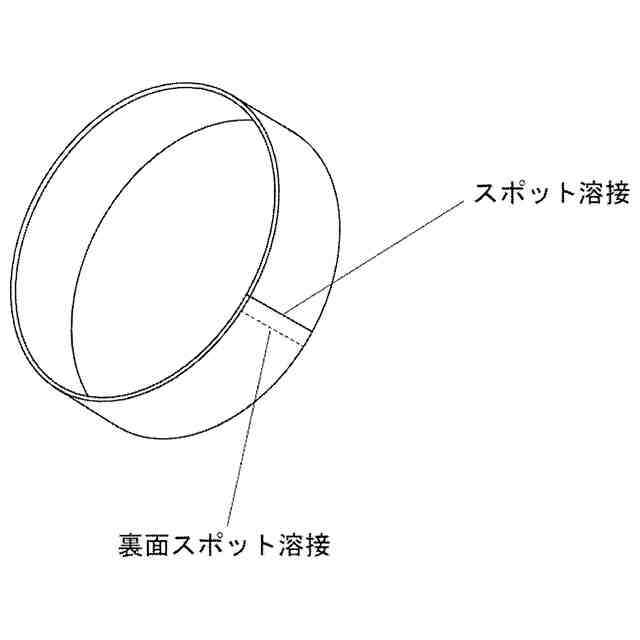

意匠に係る物品の説明本物品は、キャリパーピストンをダストブーツに取り付ける際に用いられる補助リングである。従来の補助リングは、金属型や樹脂型を其々の径に合わせて同数準備して鋳造する、金属製ロッドや樹脂製ロッドを其々のピストン径に合わせて同数準備して切り出す、あるいは金属板をピストン径に合わせて輪型に加工・溶接してその溶接面を研削加工等により滑らかにすることで作製していた。このため、多くの対象のピストンの径に対応するためには多くの部材が必要であった、あるいは工数が必要であったため、製造コストの点で改善の余地があった。これに対し、本物品の補助リングは、金属板をピストン径に合わせて輪型に加工した後に端部をスポット溶接してその溶接部を覆うように熱収縮チューブを被せることで作製が可能である。このため、従来の補助リングに比べて加工工数を削減しつつピストンやダストブーツの破損を防止できる構造となっている。これにより、多くの対象のピストンの径に対応することが非常に容易でありながら、非常に安価に製造することが可能である。

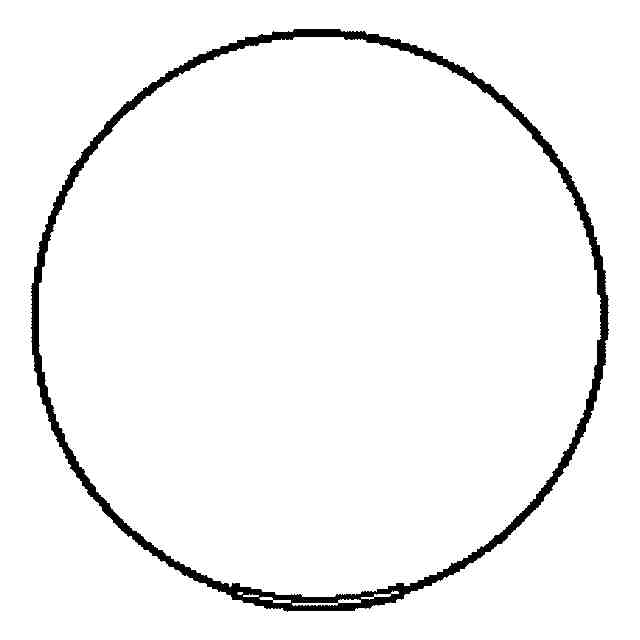

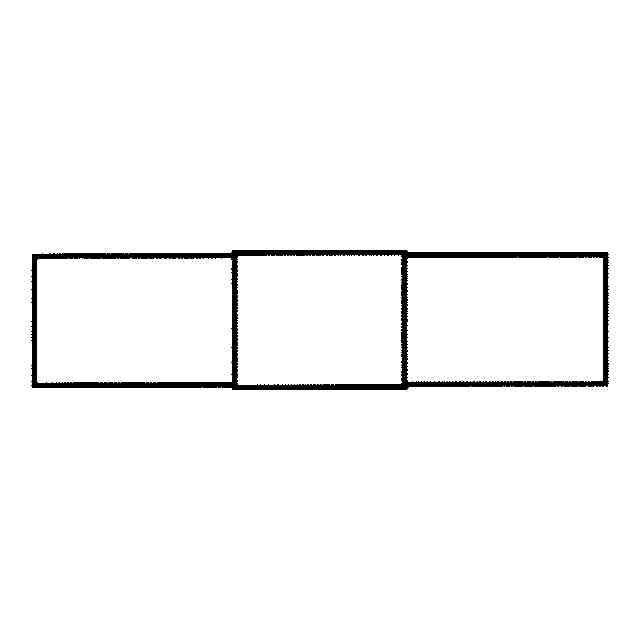

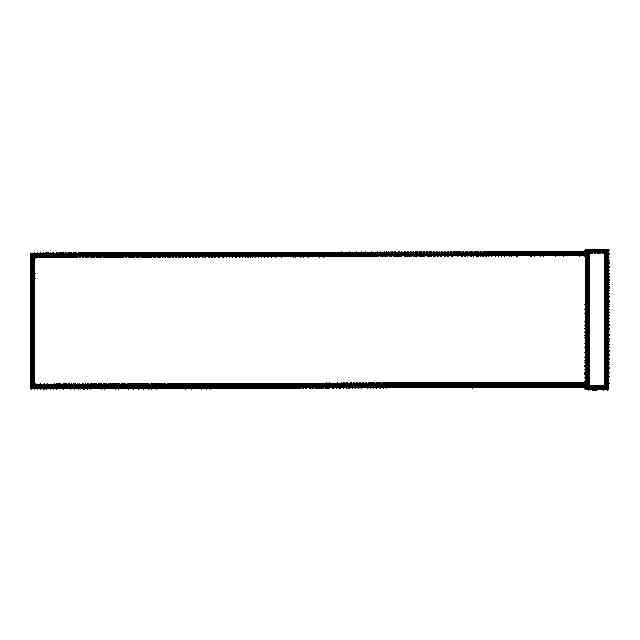

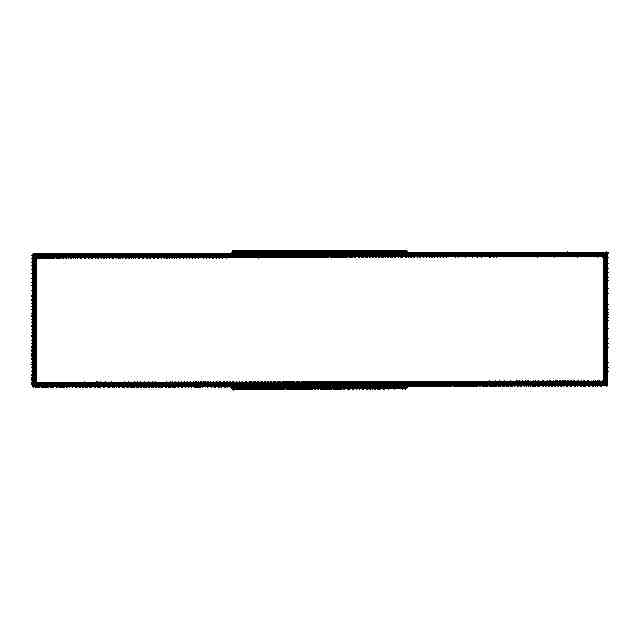

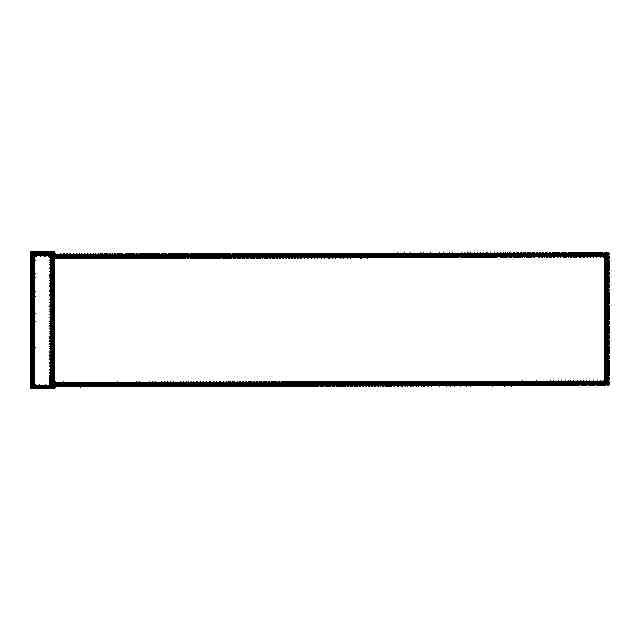

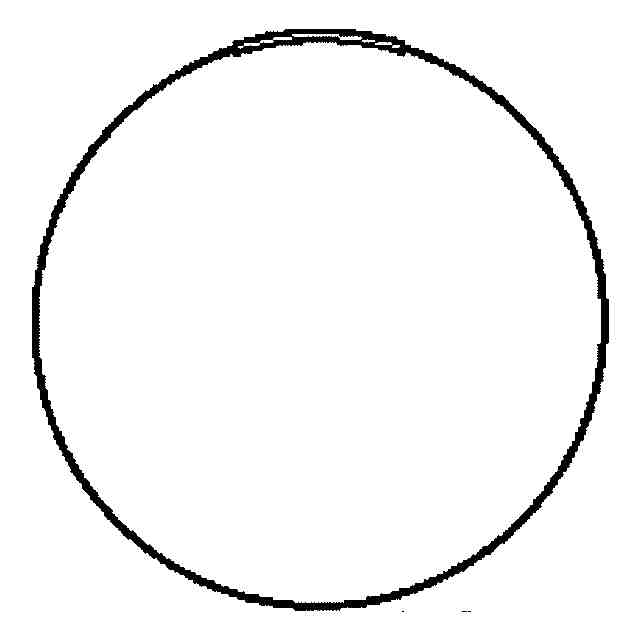

意匠の説明

関連意匠
