発行日2025-05-09
公報種別意匠公報(S)
登録番号1798044
登録日2025-04-28
意匠に係る物品連結ベルト取付バンド
意匠分類J6-19(保安機械器具等)
出願番号2024024282
出願日2024-11-25
意匠権者藤井電工株式会社,ライト工業株式会社
代理人

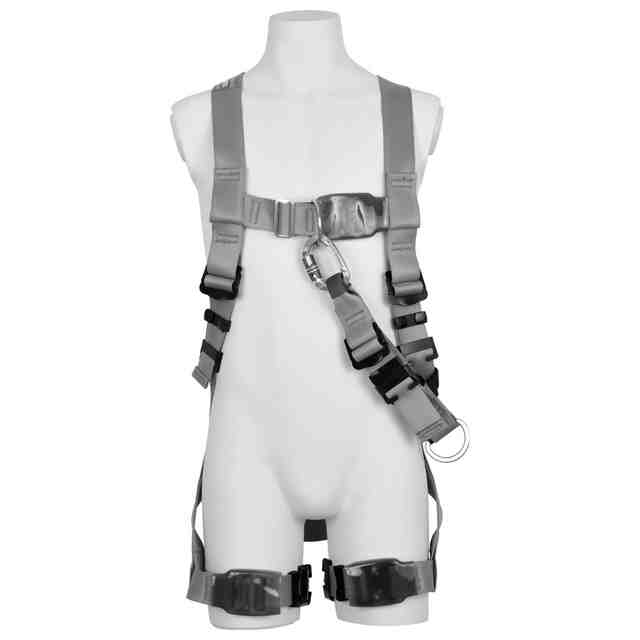

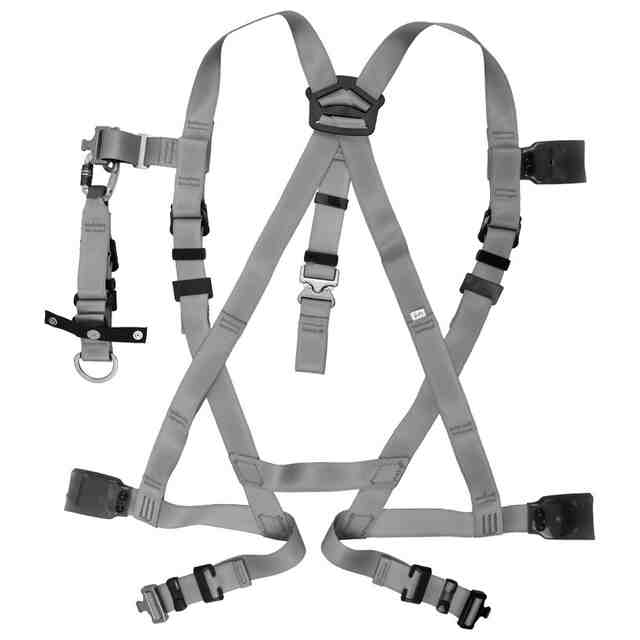

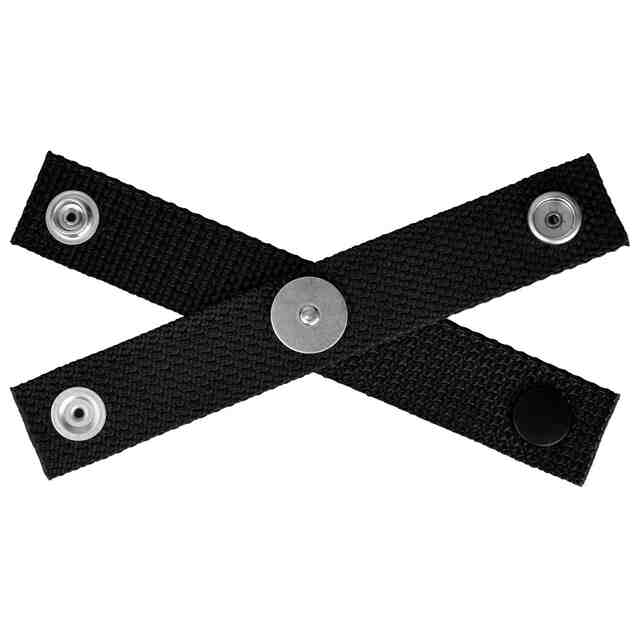

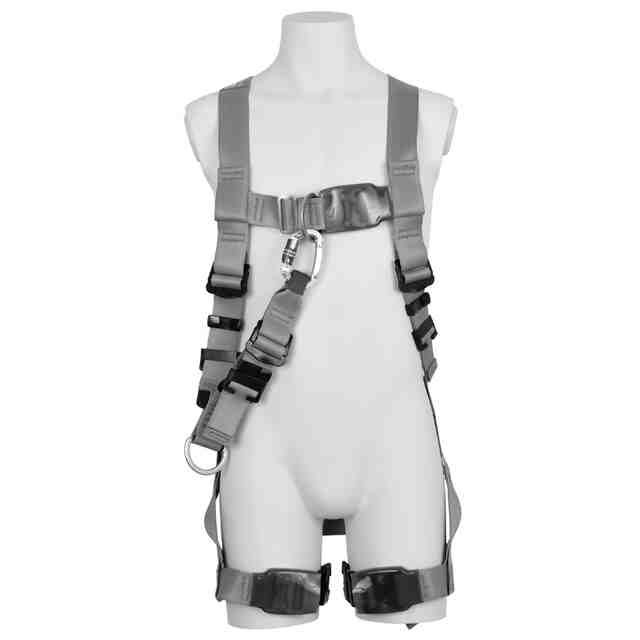

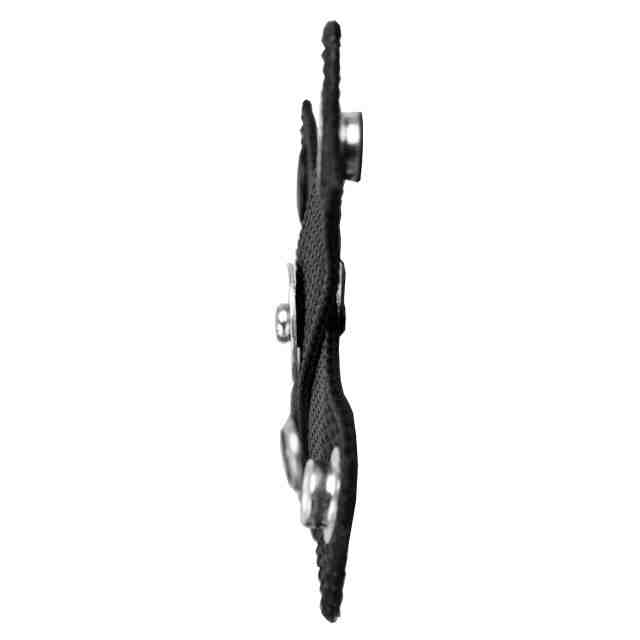

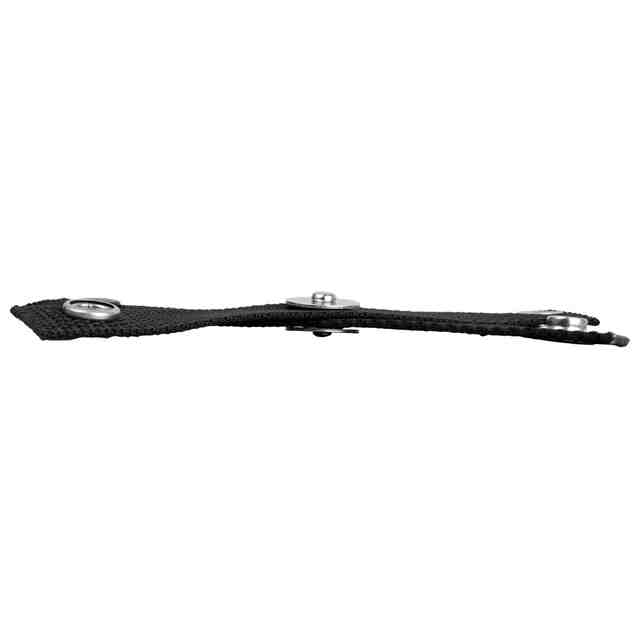

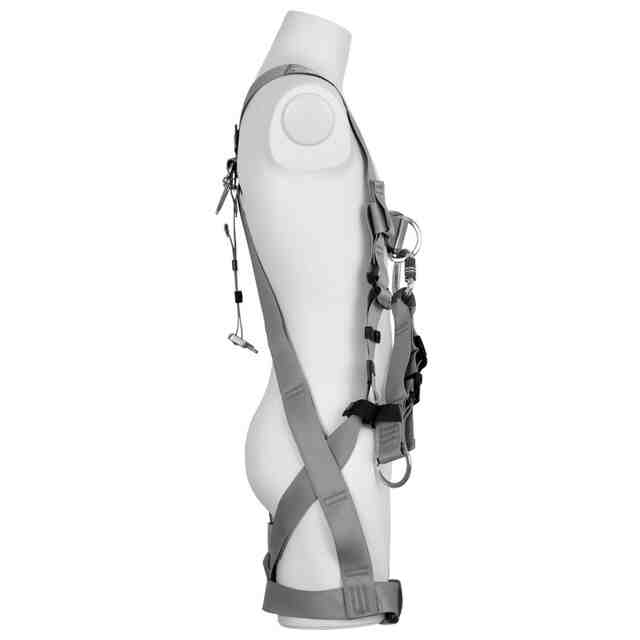

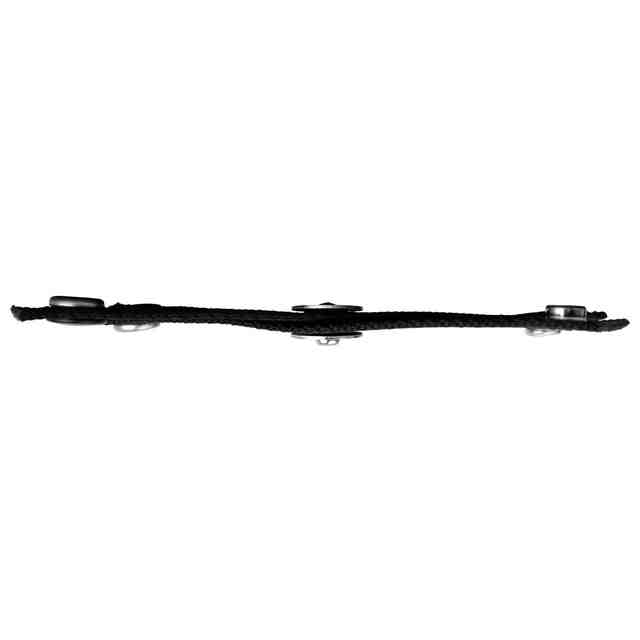

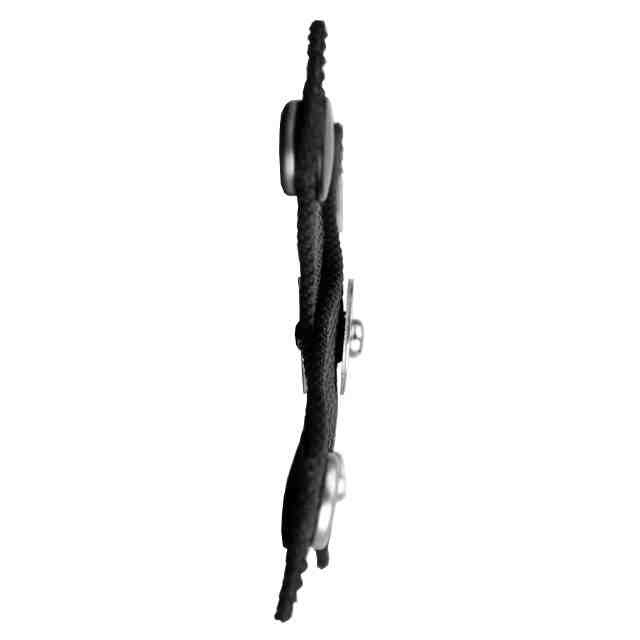

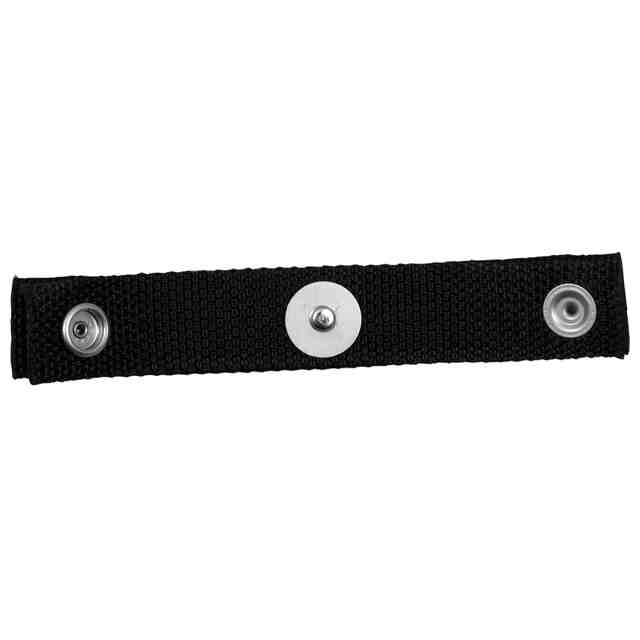

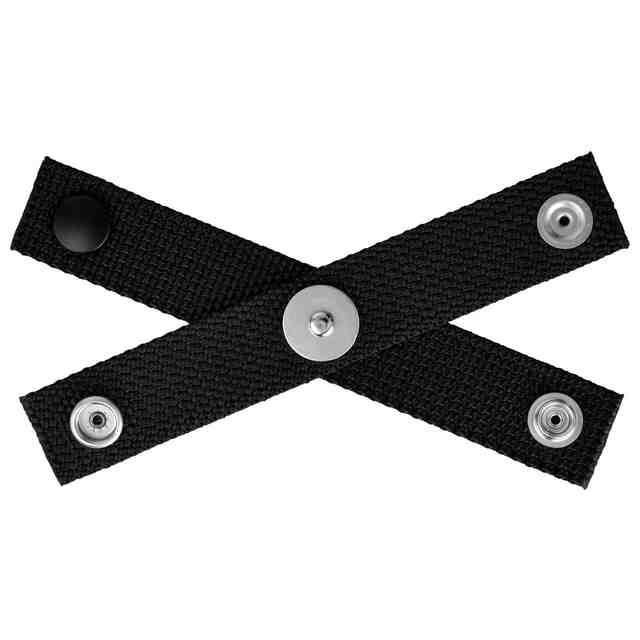

意匠に係る物品の説明本物品は、高所作業者が墜落を防止するために身体に装着するハーネス型安全帯の胸部D環に取り付けられた連結ベルトに接続され、連結ベルトをハーネスに仮止めするために使用する取付バンドである。本物品は、重ねられた2枚のバンドが中央部分で回動自在に接続されており、一方のバンドを連結ベルトに装着し、他方のバンドで肩ベルトや脇ベルトに取り付け取り外し可能な構成となっている。バンドを回動させて正面図のように2枚のバンドを異なる方向に向けたり、参考図1のように2枚のバンドを同一方向に向けたりすることが可能であり、取付対象に合わせてバンドの向きを変更できる。本物品は、参考図2,3のように連結ベルトに接続する。そして、参考図4,5のようにハーネス型安全帯の肩ベルトに取り付けて連結ベルトを仮止めする。また、本物品はバンドを回動させてその向きを取付対象のベルトの向きに合わせることができ、参考図6のように参考図4とは反対側の肩ベルトに対しても捻じれを生じることなく取り付けて連結ベルトを仮止めできる。
