発行日2025-10-14
公報種別意匠公報(S)
登録番号1810591
登録日2025-10-03
意匠に係る物品工具袋着脱ユニット
意匠分類K1-51(利器及び工具)
出願番号2025011028
出願日2025-06-04
意匠権者藤井電工株式会社
代理人

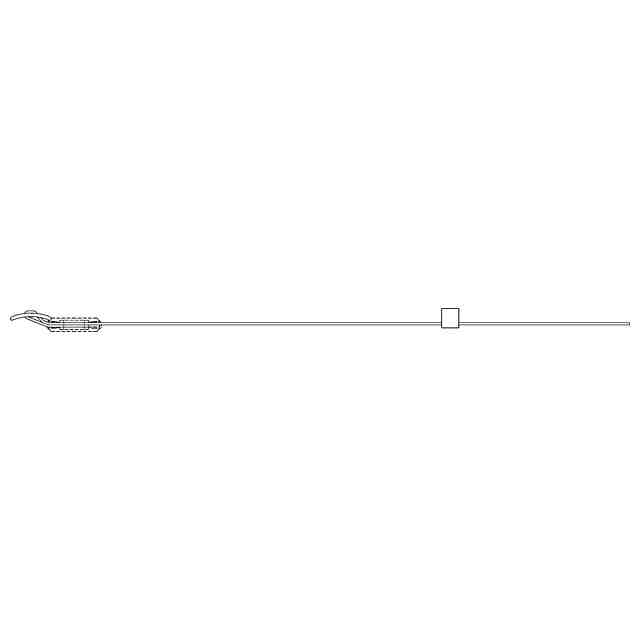

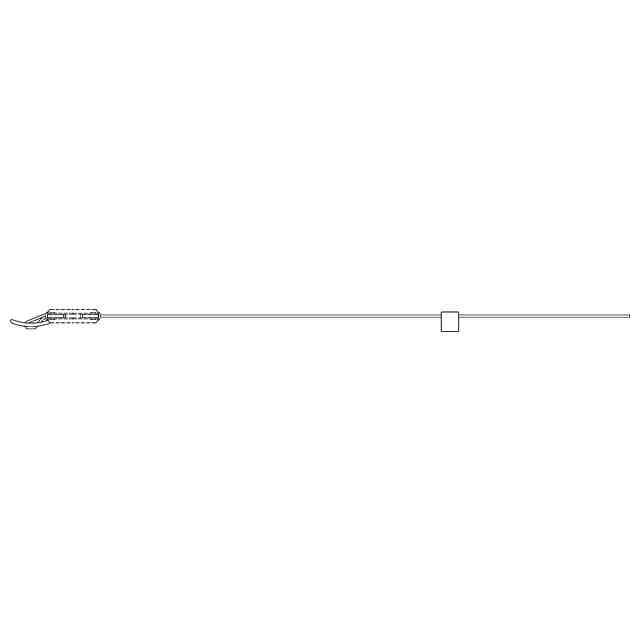

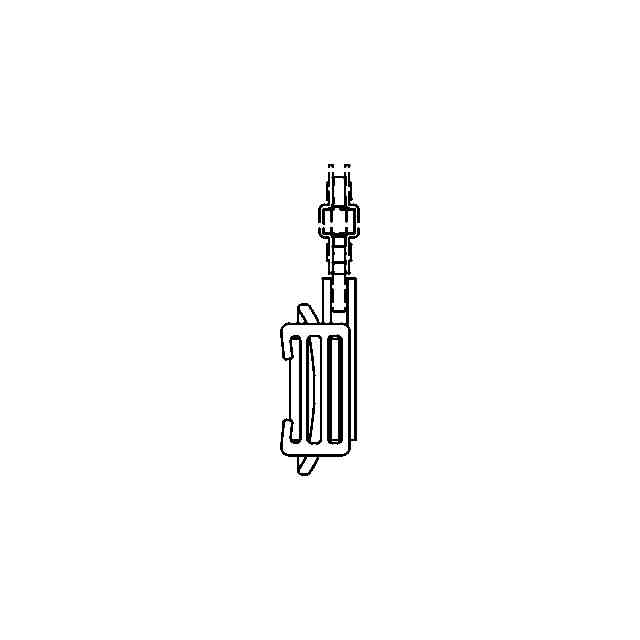

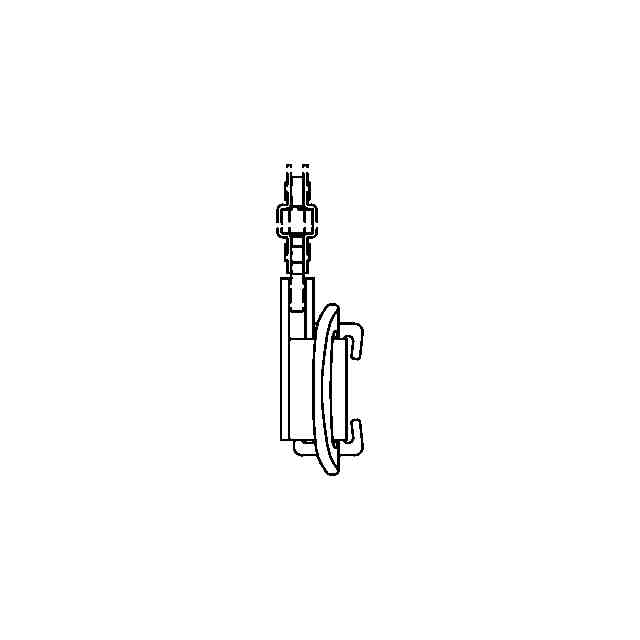

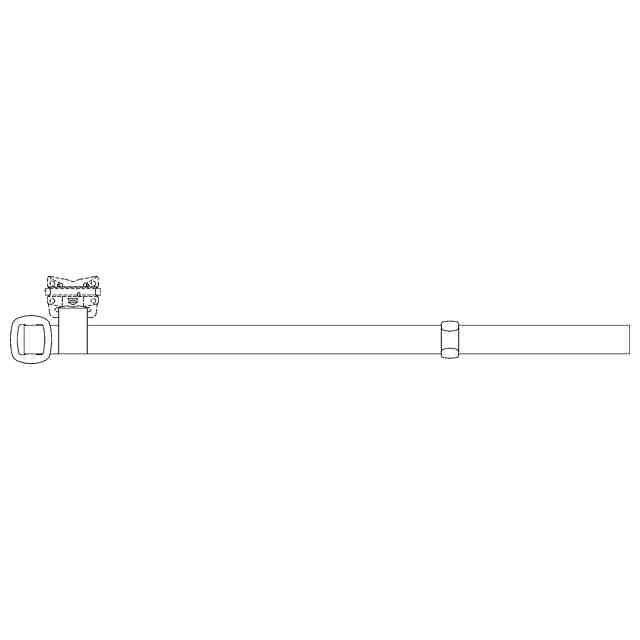

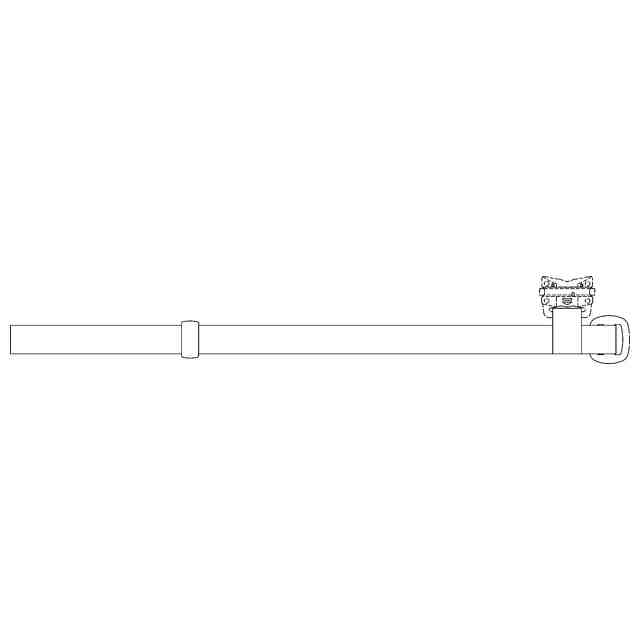

意匠に係る物品の説明本物品は、高所作業者が装着するハーネス型安全帯に工具袋を着脱可能な工具袋着脱ユニットである。本物品の工具袋への取り付けは、工具袋の吊下げ部にベルトを通し、通したベルトを長さ調節環に通してベルト長さを工具袋の幅に合わせることで行われる。ベルトの余長部分は必要に応じて工具袋の周りに巻き回し、ベルト端部近傍を遊帯に挟み込んで余長部分の垂れ下がりを防止する。本物品は工具袋への取り付け時にベルト長さを調節できるため、参考図1～4に示すように、異なる幅の工具袋に対して取り付けることが可能であり、幅60mm～200mmの工具袋に対応できる。参考図5～7に示すように、本物品を取り付けた工具袋のハーネス型安全帯への連結は、本物品のバックル本体とハーネス型安全帯が備えるタングプレートとを接続することで行われる。また、本物品のバックル本体とハーネス型安全帯のタングプレートとの接続を解消することで、工具袋をハーネス型安全帯から取り外すことができる。
意匠の説明図面の実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
