発行日2025-05-07
公報種別意匠公報(S)
登録番号1797815
登録日2025-04-24
意匠に係る物品長尺物洗浄装置の本体枠
意匠分類J0-1(J1～J7に属さないその他の一般機械器具)
出願番号2024020001
出願日2024-09-27
意匠権者アタム技研株式会社
代理人

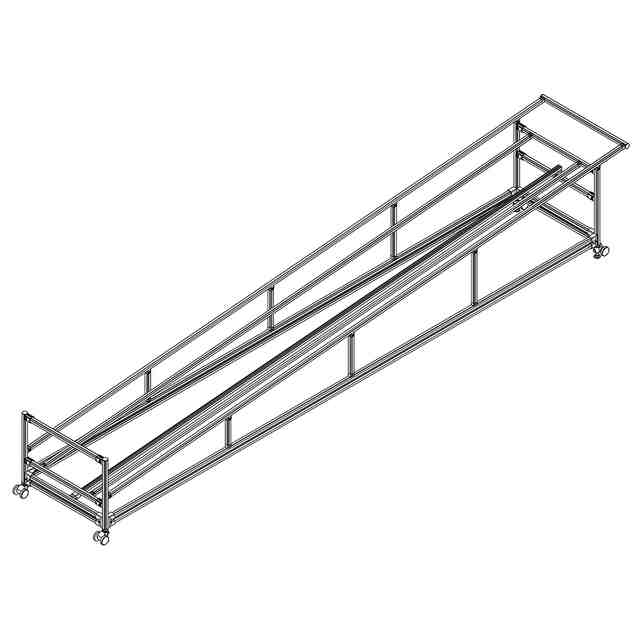

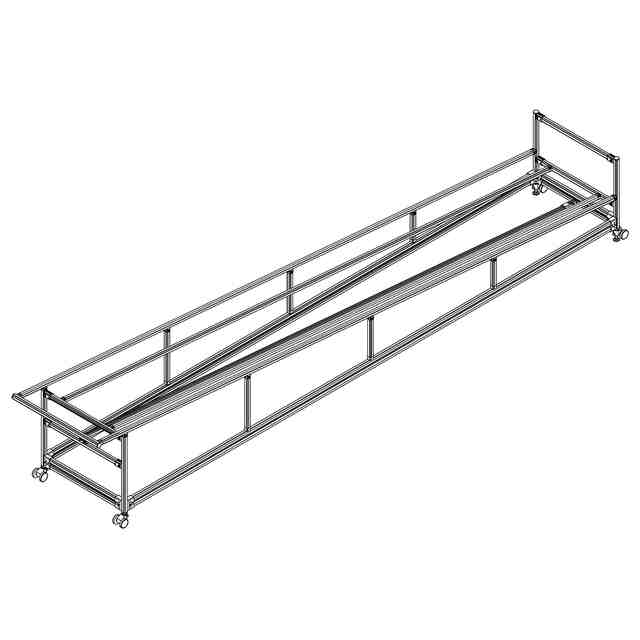

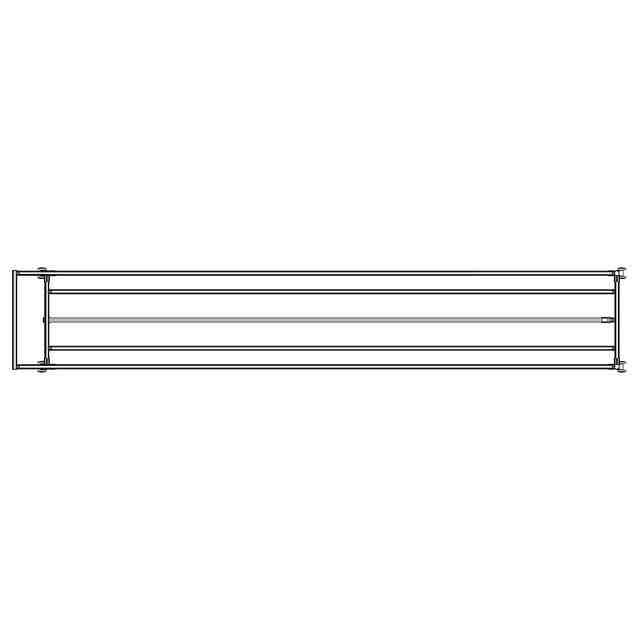

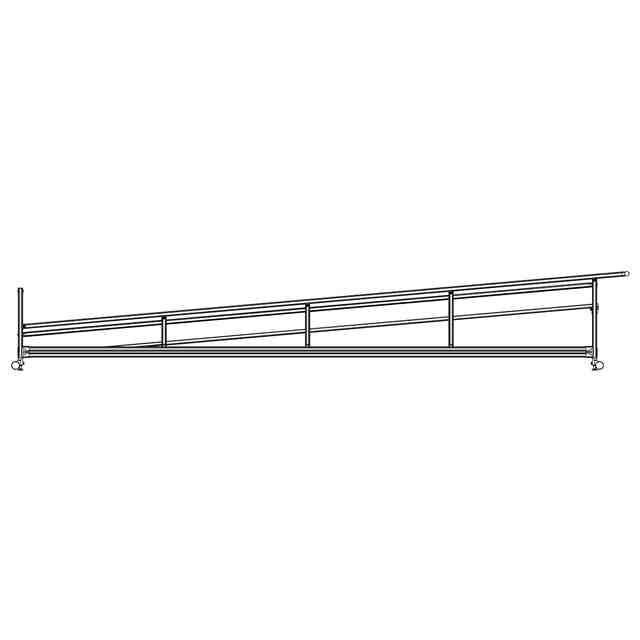

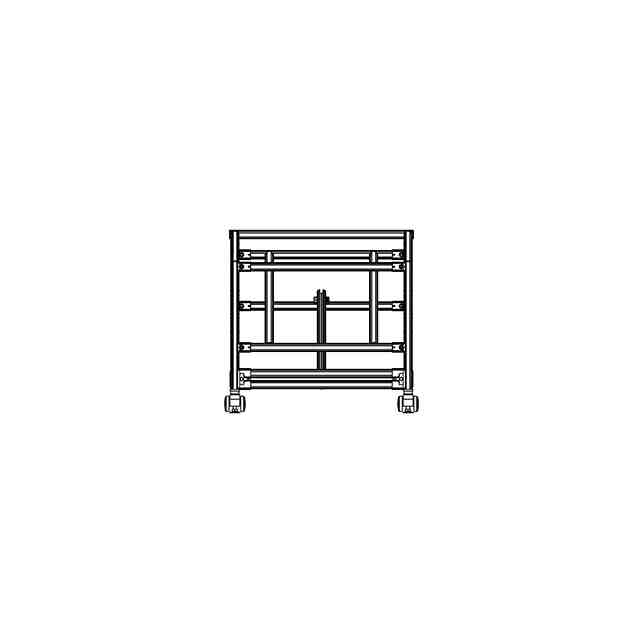

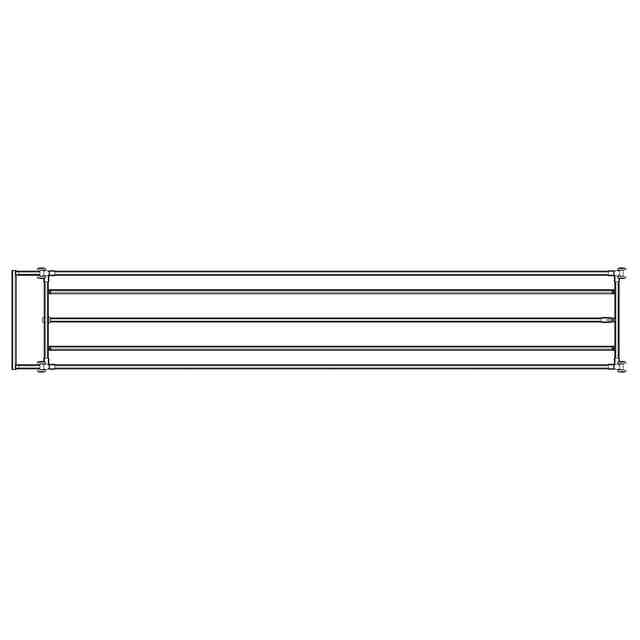

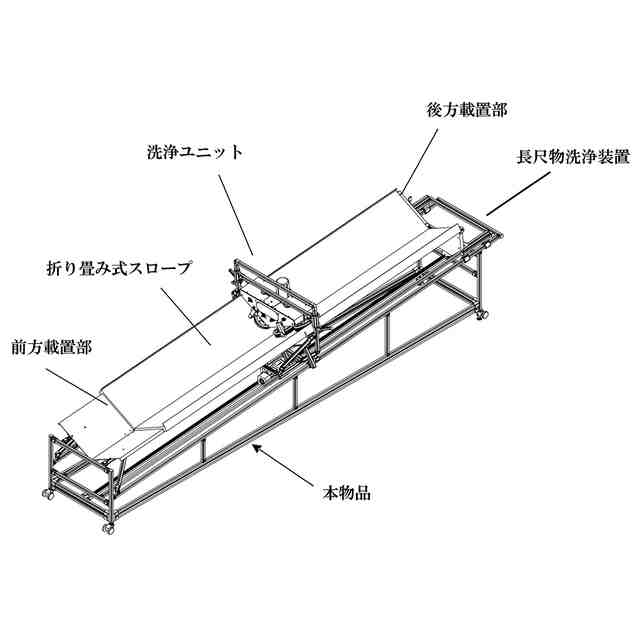

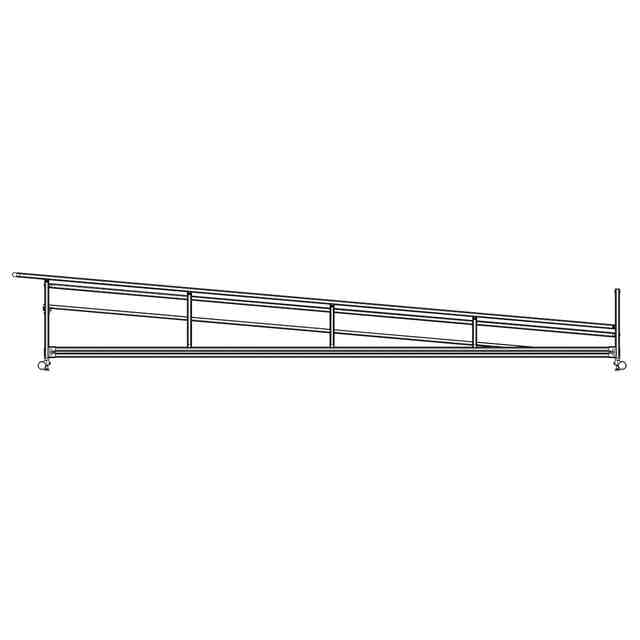

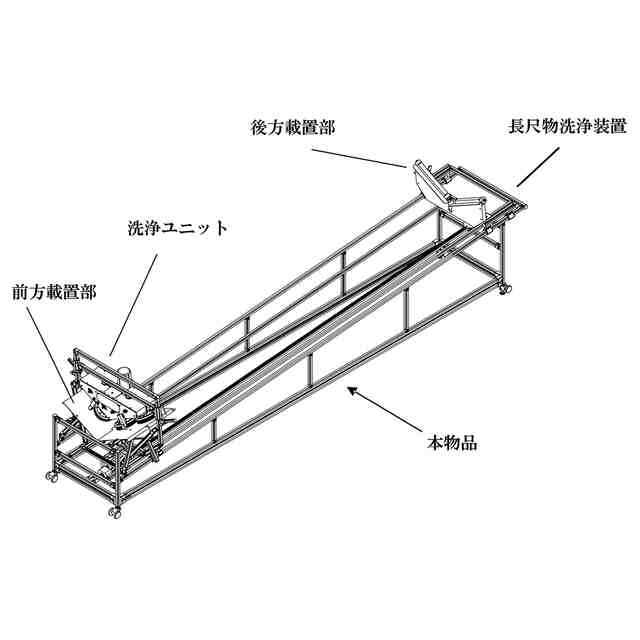

意匠に係る物品の説明本物品は、折り畳み式スロープや工事現場用矢板等の長尺物を洗浄する長尺物洗浄装置の本体枠である。本物品は長さ約390cm、幅約70cm、高さ約65cmである。背面側の四角い枠体と正面側の四角い枠体を繋ぐ上の2本の連結棒は、背面側から正面側に向かって下り傾斜となっている。従って、この連結棒に取り付けられる長尺物載置部は背面側が高く、正面側が低くなり、この載置部に乗せられた長尺物は長手方向に正面側に下り傾斜した姿勢で置かれて洗浄される。「本物品を洗浄装置に組み込んだ状態を示す参考斜視図」に示す様に、2本の連結棒に前方載置部と後方載置部が固定され、洗浄ユニット(洗浄ブラシ、モーター等)が長手方向に移動自在に取り付けられる。また、「使用状態を示す参考斜視図」の様に、長尺物としての折り畳み式スロープが前方載置部と後方載置部の間に傾斜して載置されて、その上を洗浄ユニットが移動しながら洗浄する。
意匠の説明
この意匠をJ-PlatPatで参照する
