発行日2025-04-17
公報種別意匠公報(S)
登録番号1796469
登録日2025-04-09
意匠に係る物品点検ロボット
意匠分類J0-2(J1～J7に属さないその他の一般機械器具)
出願番号2024018391
出願日2024-09-05
意匠権者株式会社エアリアルワークス,個人
代理人個人

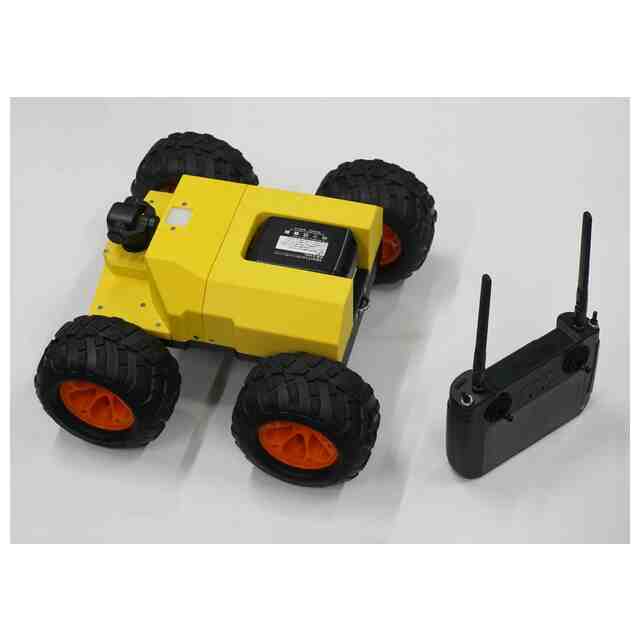

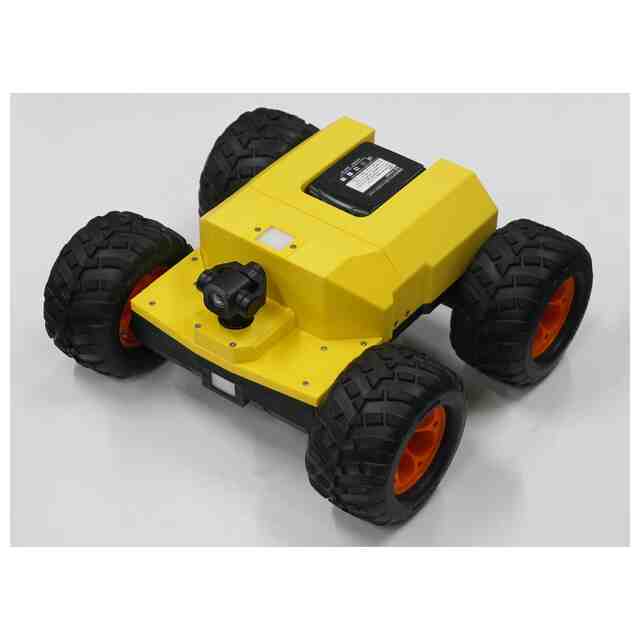

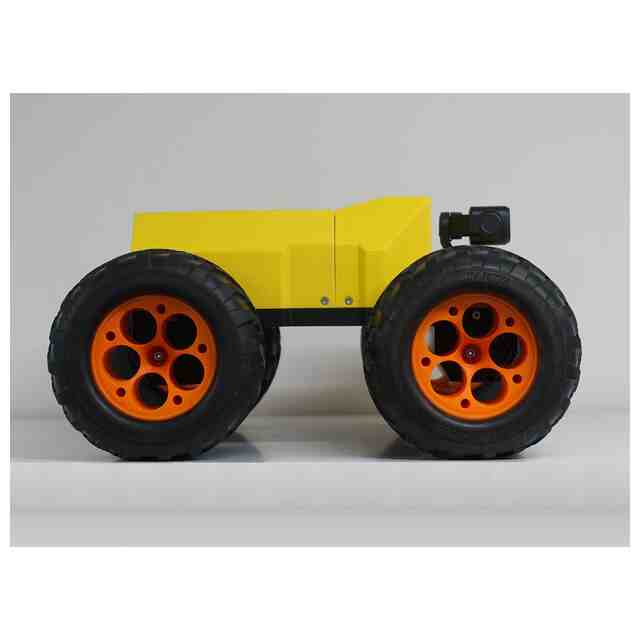

意匠に係る物品の説明本物品は、建物の床下空間や天井裏、配管の内部、設備や構造物などの点検に用いる点検ロボットである。本物品は、斜視図1に示すように、本体部の前部に点検用のカメラ部と点灯部、本体部の上面に電源搭載部と点灯部が設けられている。電源搭載部にはバッテリーなどの電源部を着脱可能に搭載できるようになっている。本物品の点検ロボットは、左右の前輪と左右の後輪を備えており、各輪はそれぞれのモータにより独立して駆動可能とされている。各輪はホイールとゴム製のタイヤを備えており、ゴム製の各タイヤは内部が中空構造で柔軟性を備え、不整地での良好な走破性と障害物の良好な乗り越え性を備えている。本物品は、本体部の高さが比較的低い扁平な形状をしており、配管や水路の内部など作業員が進入できない狭い場所での点検が可能である。本物品の点検ロボットは、参考斜視図に示す遠隔装置からの操作によって、前後左右の各輪を独立して駆動することができ、前進、後進、左右旋回、右折左折などの様々な走行動作を行わせることができる。また、遠隔装置からの操作によって、カメラ部から撮像した映像や画像を遠隔装置のモニター画面に表示し、あるいは遠隔のPCに送信し、さらには付属のメモリーやカードに保存することができる。
意匠の説明

関連意匠
