発行日2025-05-07
公報種別意匠公報(S)
登録番号1797813
登録日2025-04-24
意匠に係る物品折り畳み式スロープの洗浄装置
意匠分類J0-1(J1～J7に属さないその他の一般機械器具)
出願番号2024019999
出願日2024-09-27
意匠権者アタム技研株式会社
代理人

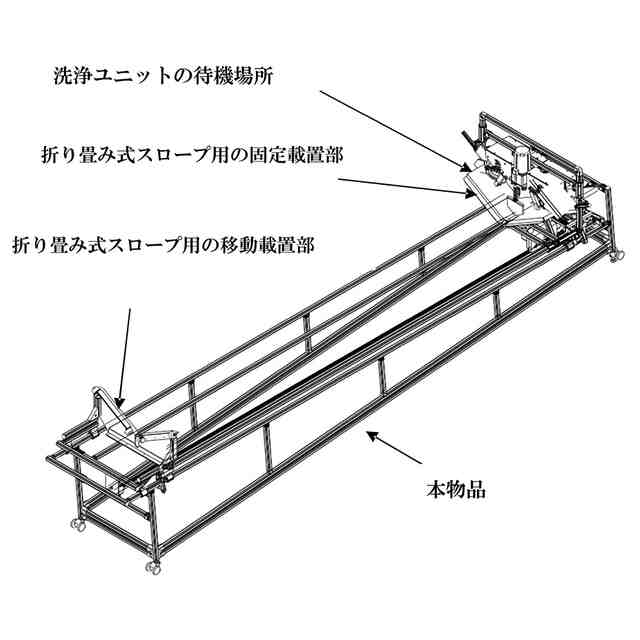

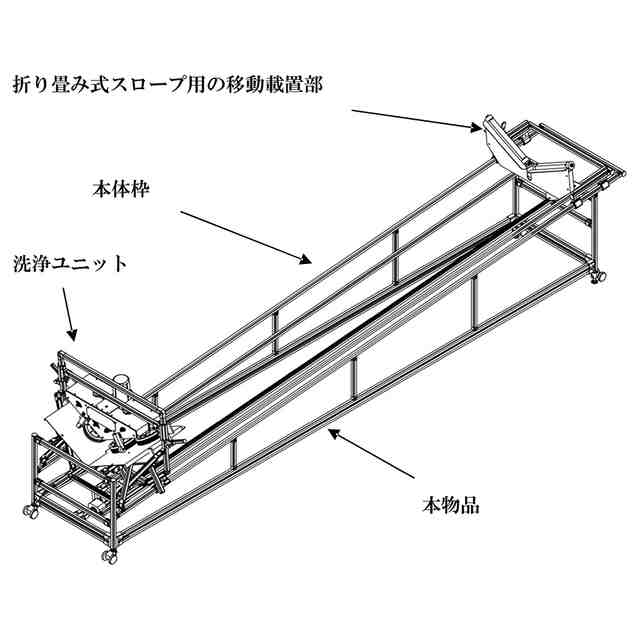

意匠に係る物品の説明本物品は、段差部等での車椅子等の走行を補助する折り畳み式スロープを洗浄する折り畳み式スロープの洗浄装置である。本物品は長さ約390cm、幅約95cm、高さ約125cmである。「正面側から見た参考斜視図」と「背面側から見た参考斜視図」の様に、本体枠の長手方向の一方の端部に折り畳み式スロープ用の固定載置部が固定され、他方の端部に折り畳み式スロープ用の移動載置部が本体枠の長手方向に移動自在に取り付けられる。この両載置部の間に折り畳み式スロープが、大きな広がりのV字状に、正面側が下り傾斜に載置される。折り畳み式スロープは長さが、例えば、約65cmから約290cmまでの10数種類と多種あり、この長さに応じて移動載置部はスライド移動して、移動載置部と固定載置部との間隔を洗浄する折り畳み式スロープの長さに変える。また、本体枠には洗浄ユニット(回転ブラシ、モーター等)が、通常は洗浄ユニット待機場所で待機し、洗浄時に洗浄ユニットの待機場所から移動載置部までの間を移動して折り畳み式スロープを洗浄する。
意匠の説明

関連意匠
