発行日2025-04-14
公報種別意匠公報(S)
登録番号1795946
登録日2025-04-04
意匠に係る物品光ファイバモジュール
意匠分類H1-452(基本的電気素子)
出願番号2024011374
出願日2024-06-05
意匠権者日本電信電話株式会社,NIPPON TELEGRAPH AND TELEPHONE CORPORATION
代理人個人,個人,個人,個人
意匠に係る物品の説明本物品は、光の信号処理を行う平面光波回路と光ファイバとが接続した通信デバイスとして機能する光ファイバモジュールである。平面光波回路は、「参考図1」、「参考図2」および「参考図3」に示すように、電気回路を備える基板と、この基板の上に配設された光回路とから構成されている。信号処理される光が通過する光回路は、いずれも石英系のガラスからなるクラッド層とコア層とを備える。コア層は、クラッド層よりも高い屈折率を有し、この屈折率を変化させるための加熱要素としての薄膜/ヒータ膜がクラッド層内に配設されている。光ファイバは、光回路のコア層を通過する光を外部へ伝送する要素として平面光波回路に接続する。

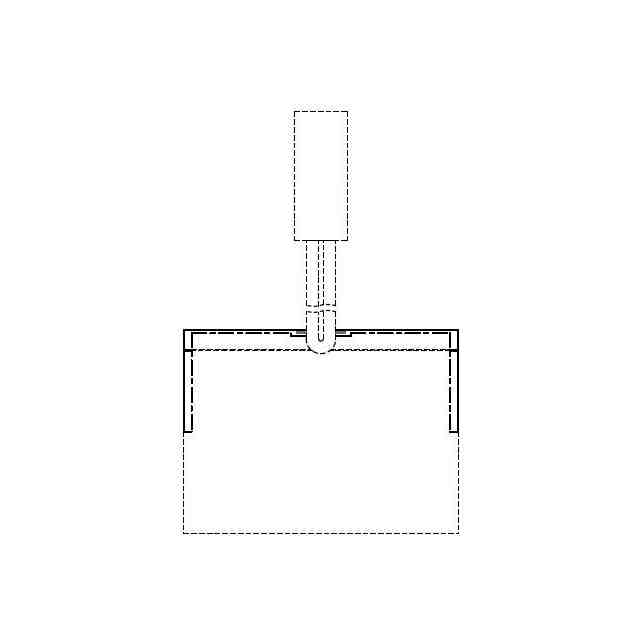

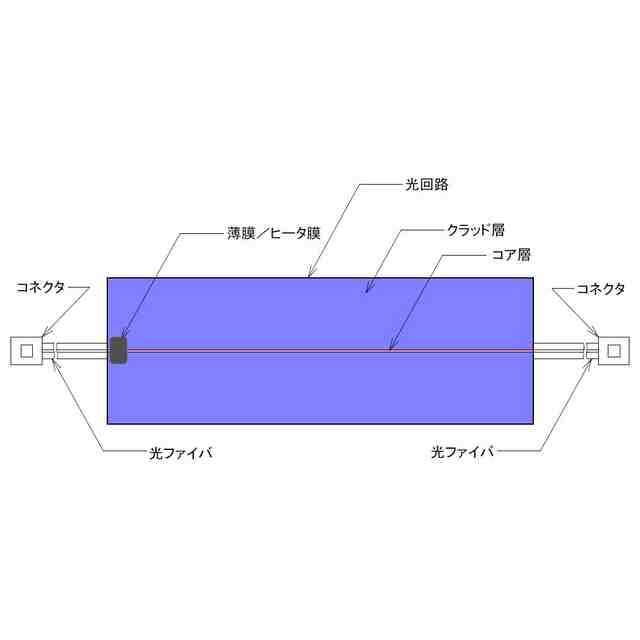

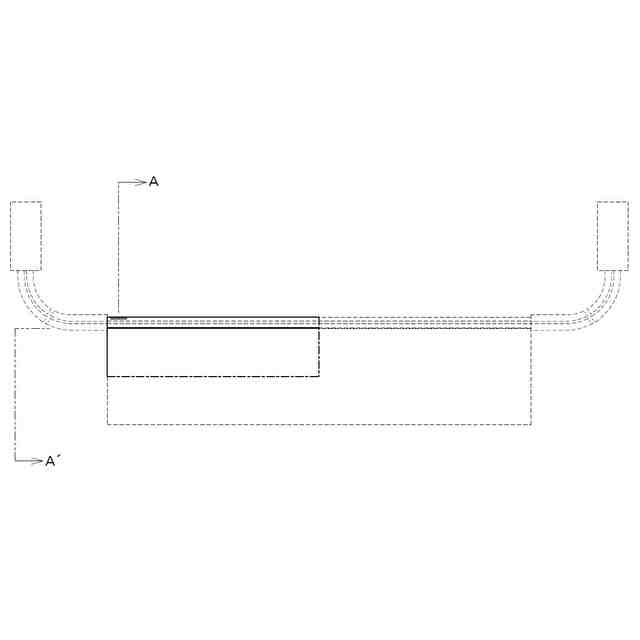

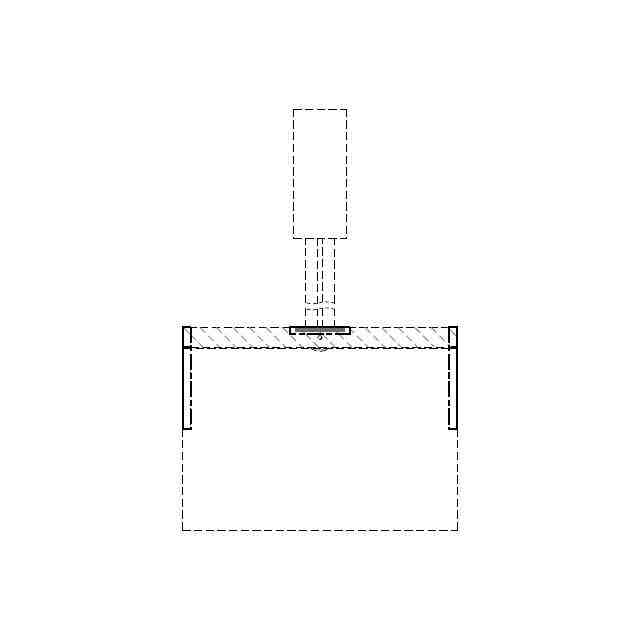

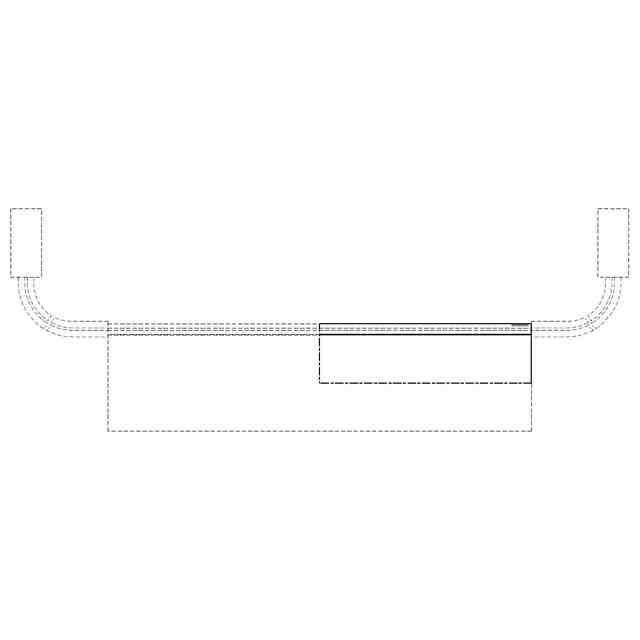

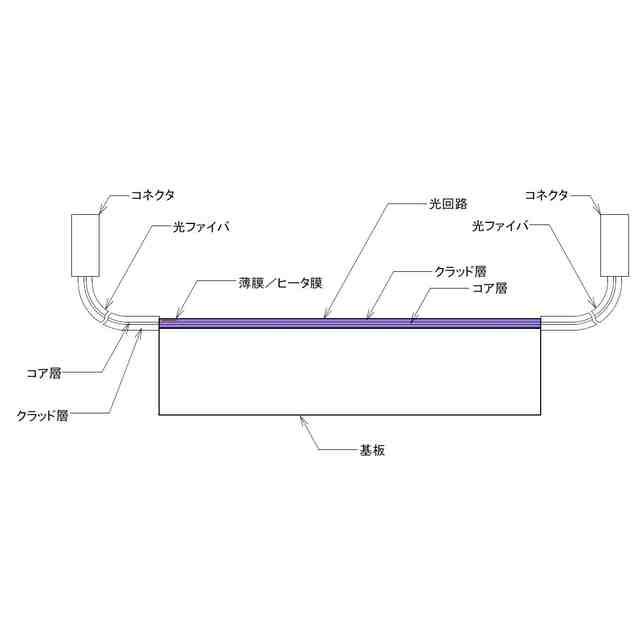

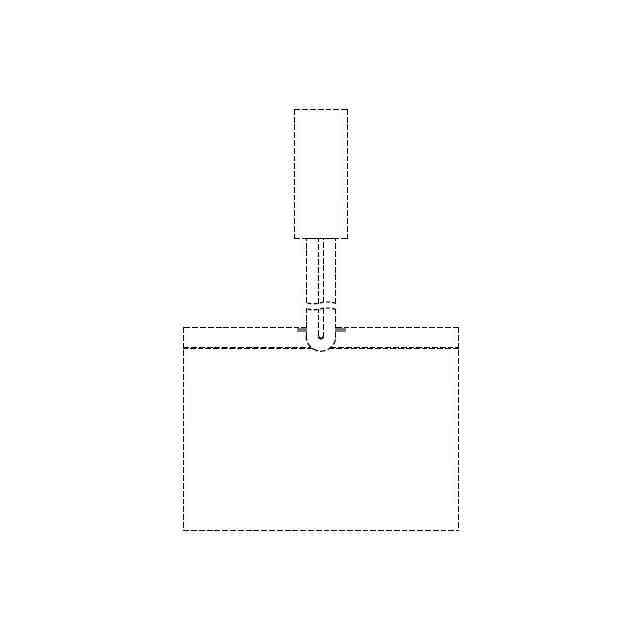

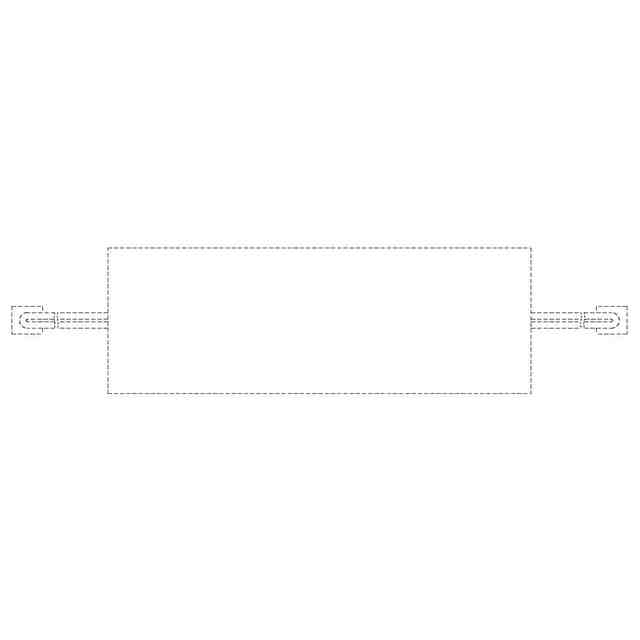

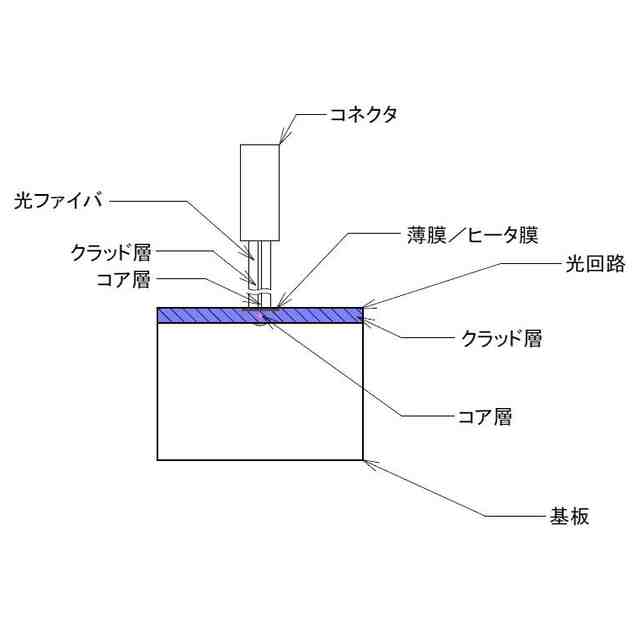

意匠の説明各図中の実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。各図中の一点鎖線は、部分意匠として意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。「参考図1」に表された形態は、本物品を正面から視認したときの形態であり、「参考図2」に表された形態は、本物品を平面から視認したときの形態であり、「参考図3」に表された形態は、本物品のA-A´断面における形態である。「参考図1」、「参考図2」および「参考図3」において薄青色で表されたクラッド層および薄赤色で表されたコア層、ならびに光ファイバは、いずれも所定の屈折率を有する透明なガラスから形成されている。

関連意匠
