発行日2024-07-17
公報種別意匠公報(S)
登録番号1775528
登録日2024-07-08
意匠に係る物品発光器
意匠分類H1-759(基本的電気素子)
出願番号2024001658
出願日2024-01-29
意匠権者MFオプテックス株式会社
代理人弁理士法人前田特許事務所

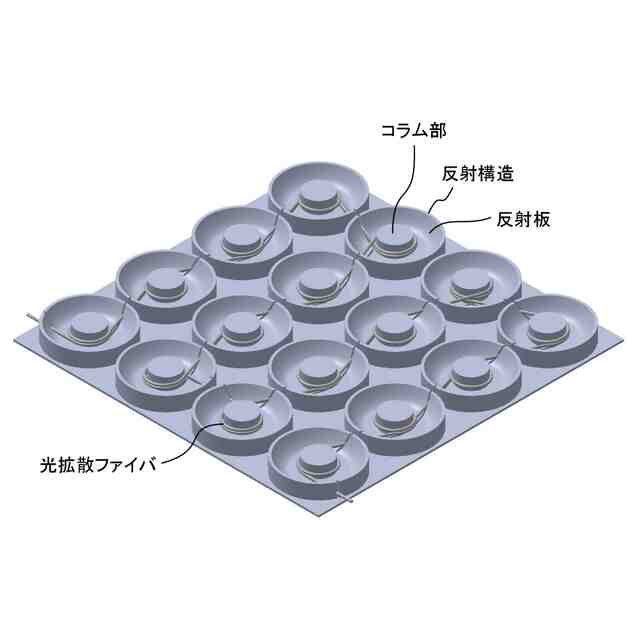

意匠に係る物品の説明本物品は、使用状態を示す参考図に示すように、基材に設けた反射構造における、表面が湾曲した反射板のコラム部に円形に巻き付けた光拡散ファイバからの光を、反射板で反射して発光する発光器であり、光拡散ファイバは複数のコラム部に連続して巻かれている。

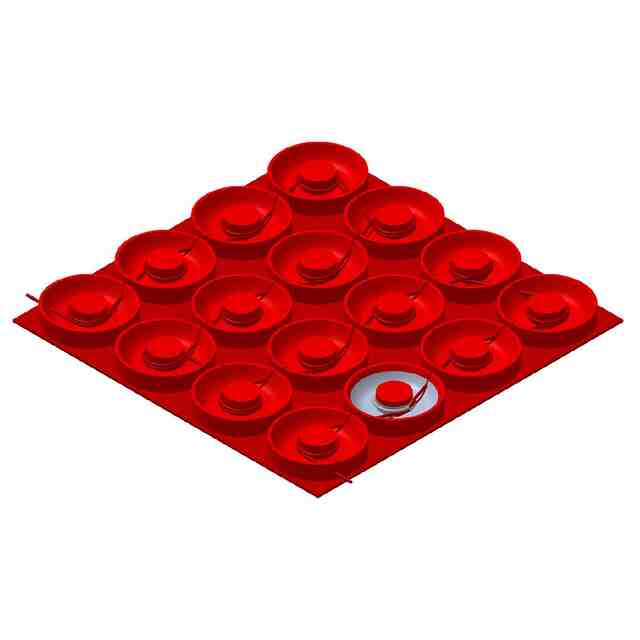

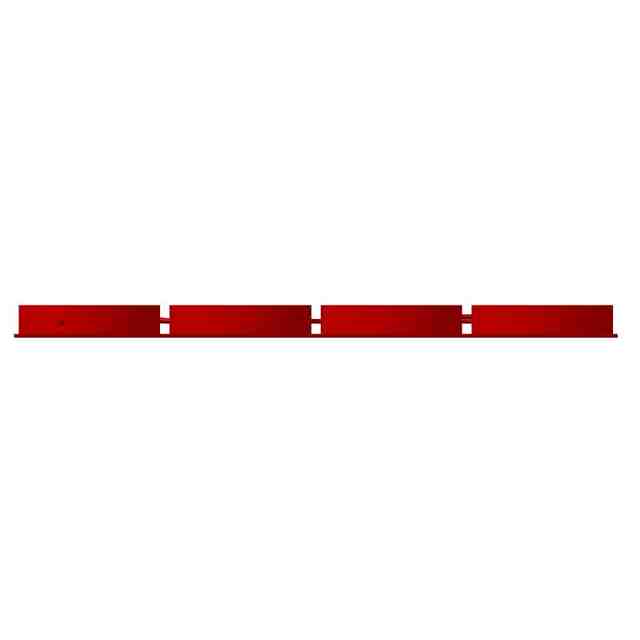

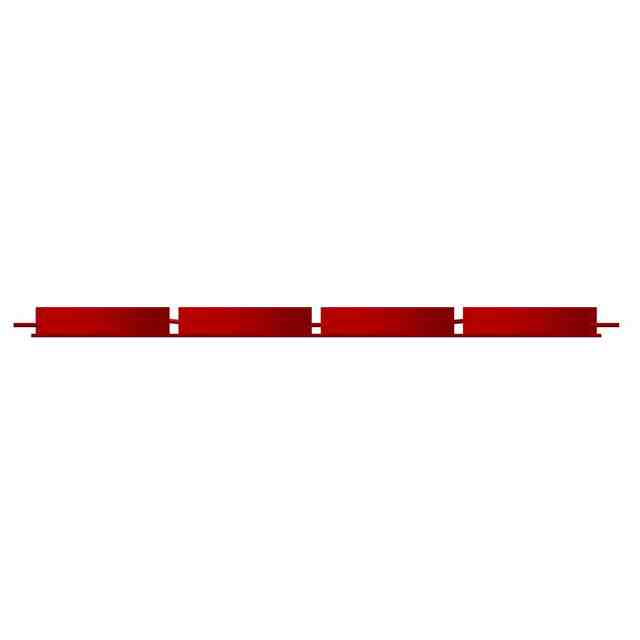

意匠の説明各断面図及び各拡大図以外の図において、赤色で表した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。これらの各図面の表面に表された濃淡は立体形状を表す濃淡である。各断面図及び各拡大図において、破線で表した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。光拡散ファイバ、反射板及びコラム部は、表面のみが意匠登録を受けようとする部分である。

関連意匠
