発行日2024-07-17
公報種別意匠公報(S)
登録番号1775511
登録日2024-07-08
意匠に係る物品発光器
意匠分類H1-759(基本的電気素子)
出願番号2024001659
出願日2024-01-29
意匠権者MFオプテックス株式会社
代理人弁理士法人前田特許事務所

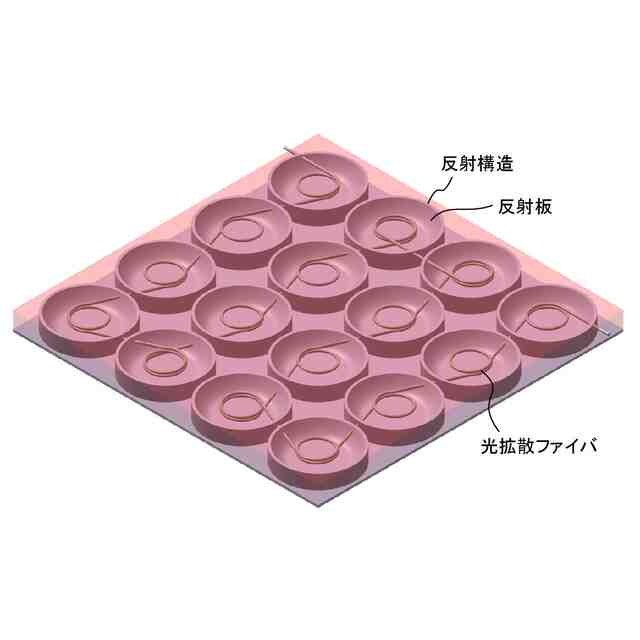

意匠に係る物品の説明本物品は、使用状態を示す参考図に示すように、透明な基材に、円形に巻き付けた光拡散ファイバを埋設すると共に、この光拡散ファイバから適度に離れた位置に表面が湾曲した円板状の反射板を埋設させた発光器であって、円形に巻き付けた光拡散ファイバからの光を、反射板で反射して発光するものである。光拡散ファイバは複数の反射板の上方に距離を空けて連続して巻かれた状態で透明部材に埋設されている。

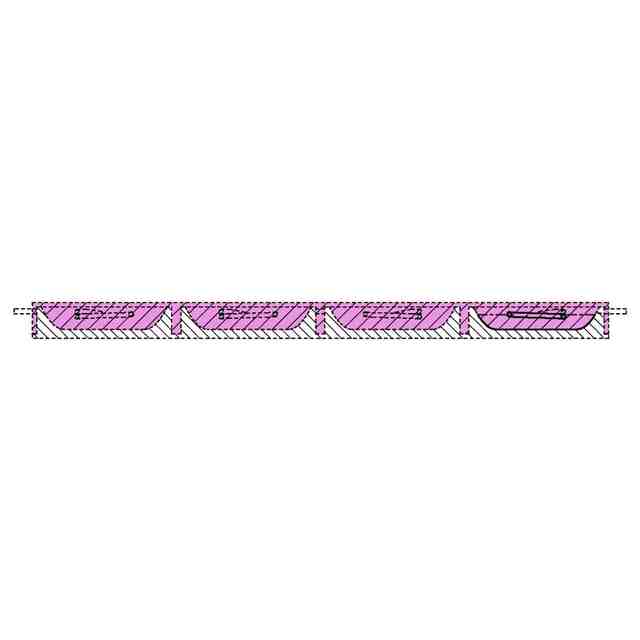

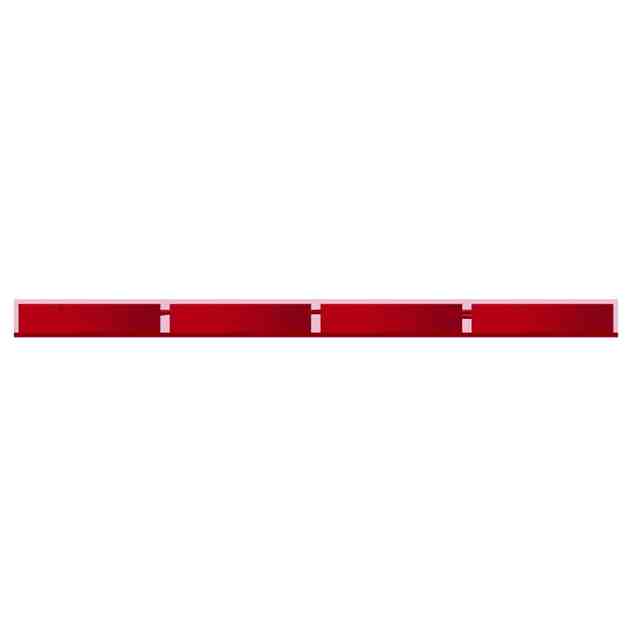

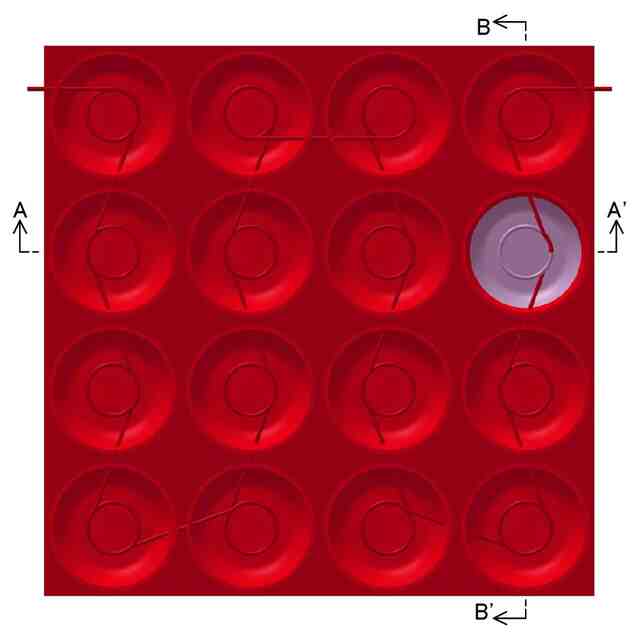

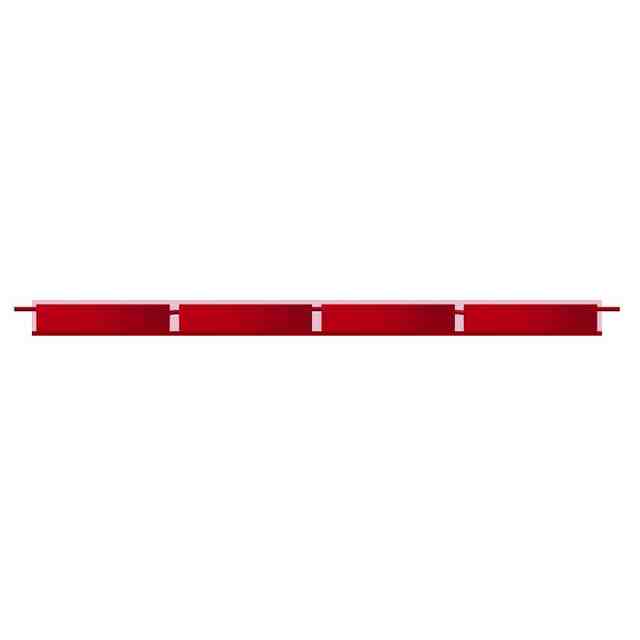

意匠の説明各断面図及び各拡大図以外の図において、赤色及び薄いピンク色で表した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。これらの各図面の表面に表された濃淡は立体形状を表す濃淡であり、薄いピンク色で表した部分は透明である。各断面図及び各拡大図において、破線で表した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。透明部分を示す参考A-A’線断面図において、ピンク色の部分が透明であり、奥側に見えている一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。光拡散ファイバ及び反射板は、表面のみが意匠登録を受けようとする部分である。
