発行日2025-02-28
公報種別意匠公報(S)
登録番号1792256
登録日2025-02-19
意匠に係る物品ケーシングビット
意匠分類K3-3910(農業用機械器具、鉱山機械、建設機械等)
出願番号2024014023
出願日2024-07-08
意匠権者アロイ工業株式会社
代理人個人,個人,個人

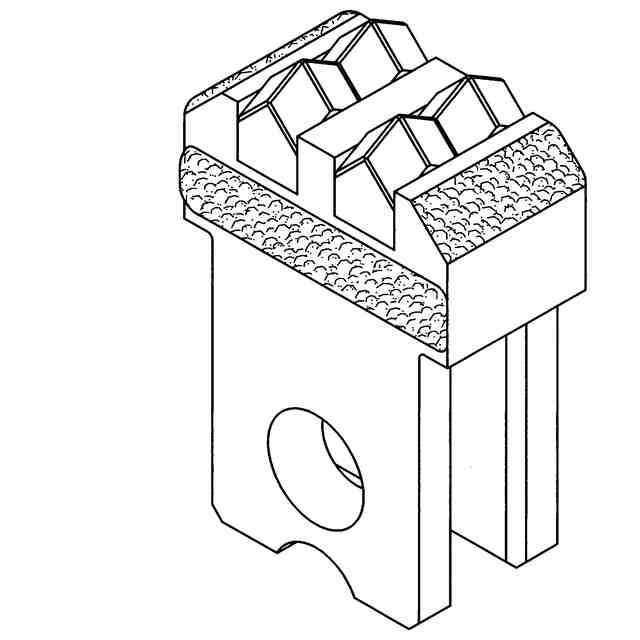

意匠に係る物品の説明本物品は、基礎杭工事などの土木作業においてケーシングパイプの先端に固定して使用されるものである。ビット本体の頭部の先端面から突出させた4個のビットが超硬合金製である。ビットを囲むように垂直面と傾斜面に設けた厚みを増した部分は補強層である。補強層は、溶接による肉盛で構成され、肉盛をする際に超硬合金製の微細な粒子を流し込んで付着させ一体化している。補強層には、参考斜視図に示す写真に見られるように、一部超硬粒子の形が浮き上がるなどした微細な凹凸がある。

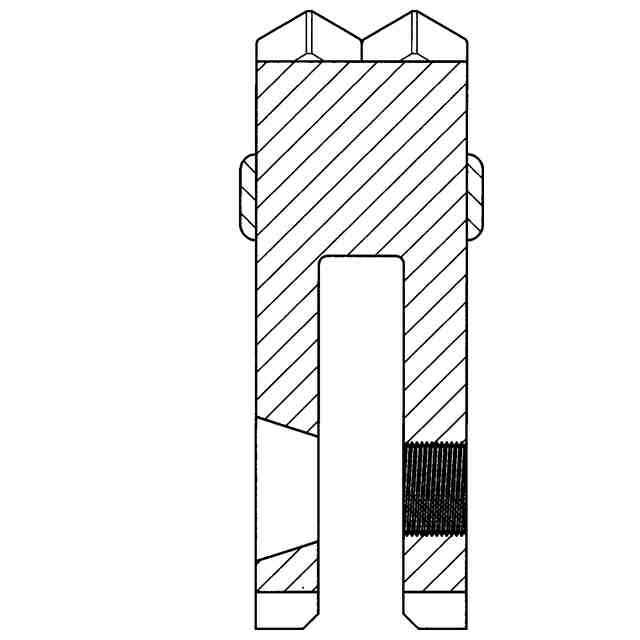

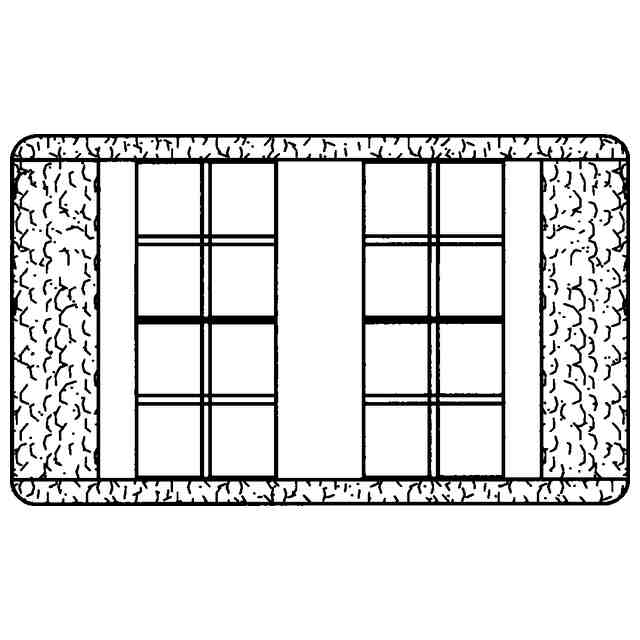

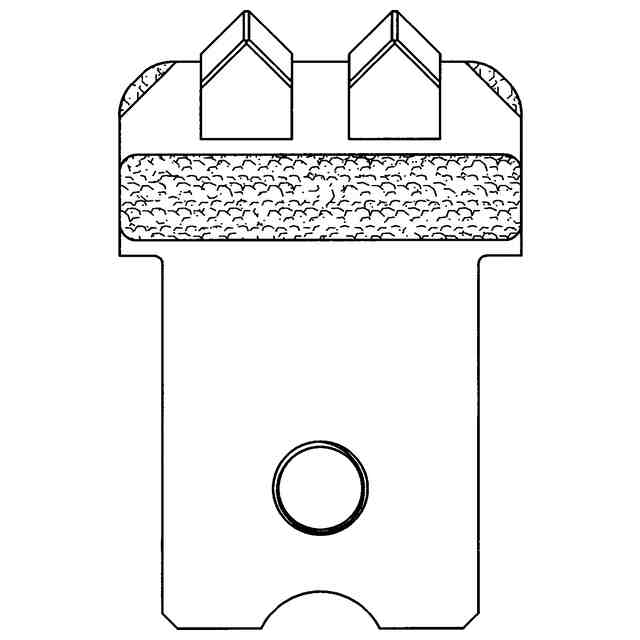

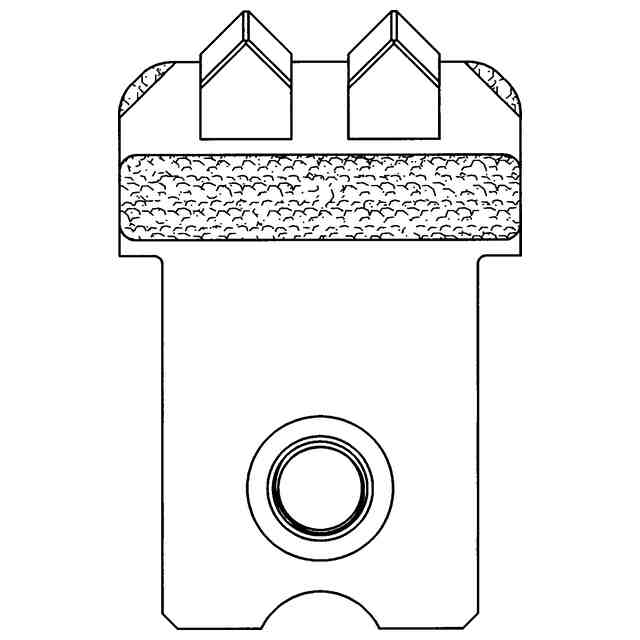

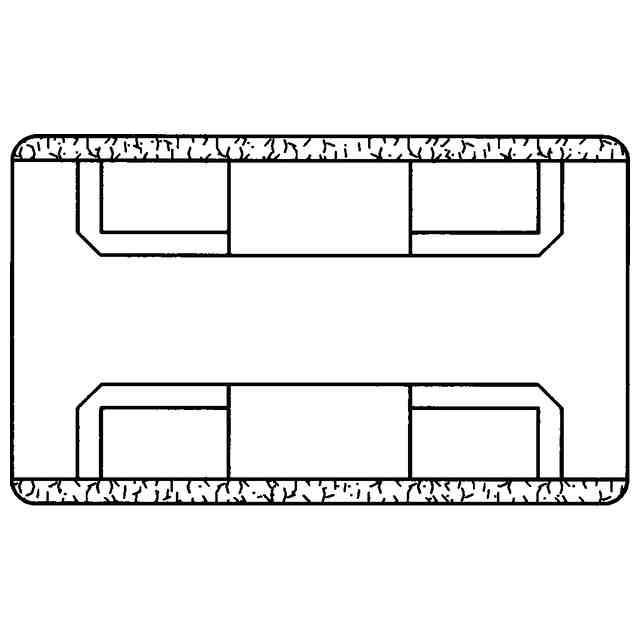

意匠の説明右側面図は左側面図と同一にあらわれる。参考斜視図の周辺部に表された色彩(黒色)は、形状を明確にするための背景である。

関連意匠
