発行日2025-02-17
公報種別意匠公報(S)
登録番号1791293
登録日2025-02-06
意匠に係る物品除雪機用オーガカバー
意匠分類K3-3900(農業用機械器具、鉱山機械、建設機械等)
出願番号2024018288
出願日2024-09-04
意匠権者ハイガー株式会社
代理人個人,個人,個人

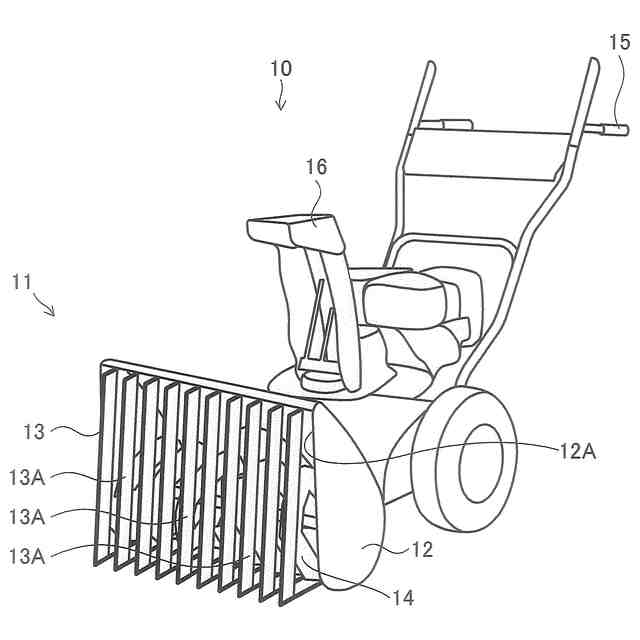

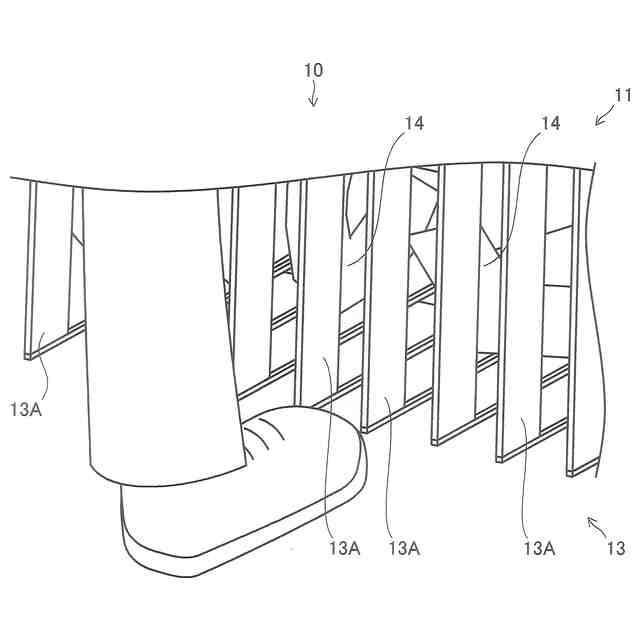

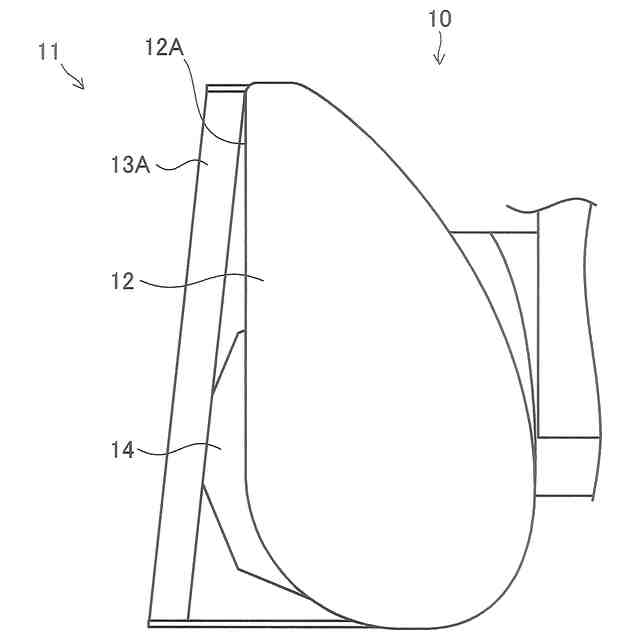

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、参考斜視図1に示すように、除雪機10の前端部に配設される除雪機用オーガカバー11である。オーガカバー11は、主に、ハウジング12と、ハウジング12の前面開口部12Aに配設される侵入防止柵13と、を備え、ハウジング12内には、オーガ14が回転可能に配設される。除雪機10の使用者は、ハンドル部15を操作し、前面開口部12A側からオーガカバー11を積雪領域へと突入させることで、オーガ14の回転動作によりハウジング12内へと掻き込まれた雪が、シュート16から側方へと吹き飛ばされ、除雪が行われる。参考斜視図1及び参考側面図2に示すように、侵入防止柵13の複数の薄板13Aは、例えば、ハウジング12の横幅方向へと、作業者等の靴がハウジング12内へと侵入しない間隔にて配列されると共に、オーガ14の周囲を囲むように配設される。また、参考斜視図3に示すように、複数の薄板13Aは、作業者の足がハウジング12内へと侵入することを防止し、オーガ14に巻き込まれる事故を防止する。その一方、積雪は、複数の薄板13A間からハウジング12内へと侵入し除雪される。

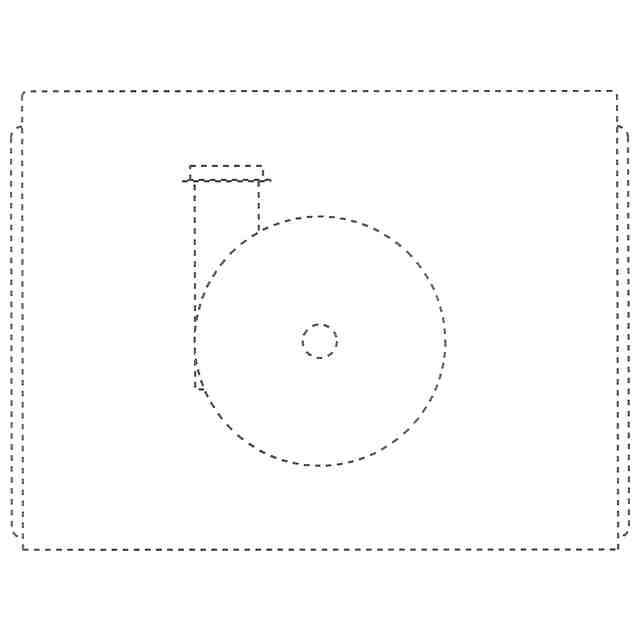

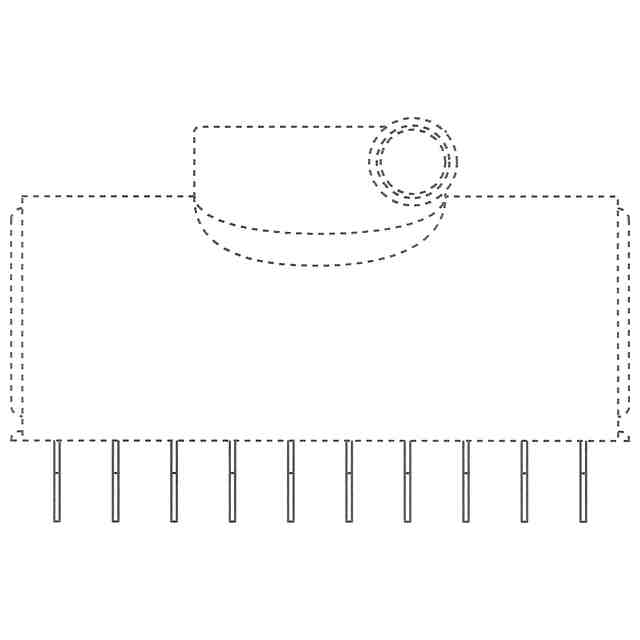

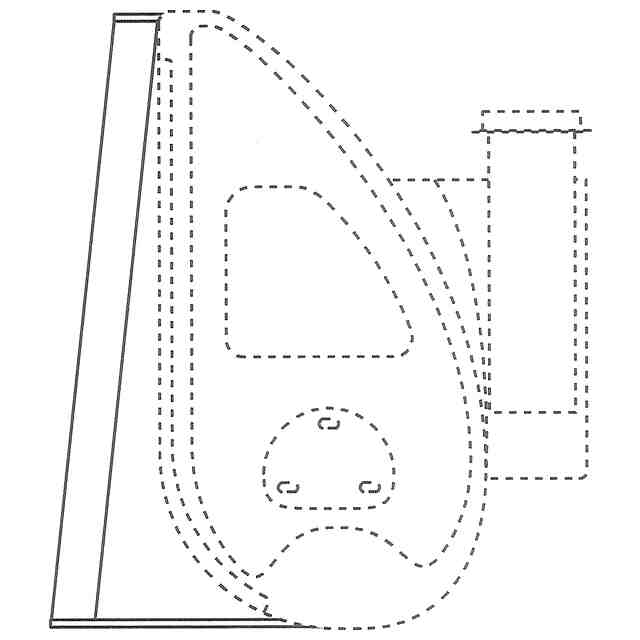

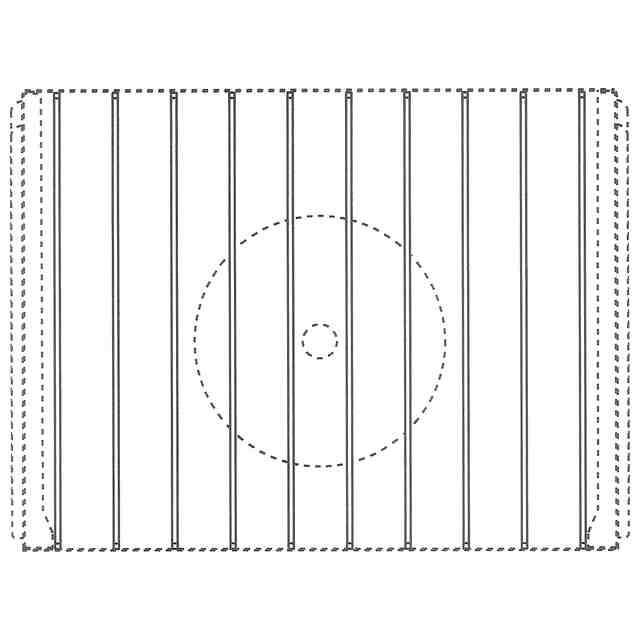

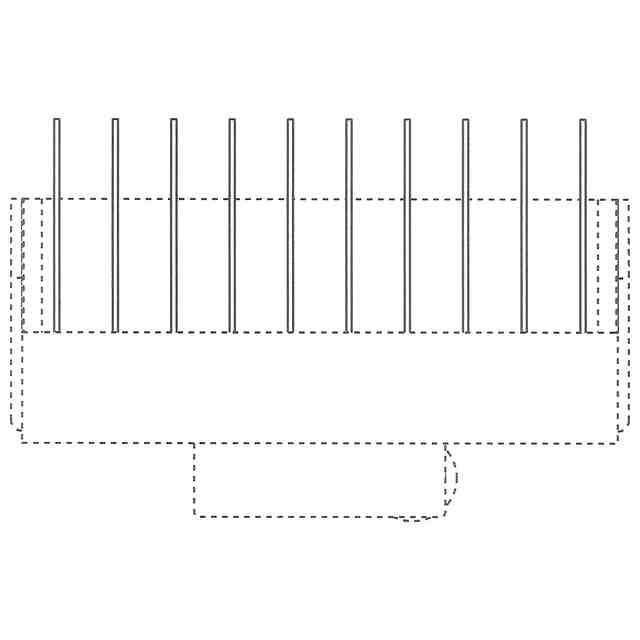

意匠の説明実線にて表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
