発行日2025-02-14
公報種別意匠公報(S)
登録番号1791170
登録日2025-02-05
意匠に係る物品天井クレーンフック振れ止め治具
意匠分類G1-219(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024008817
出願日2024-04-30
意匠権者山九株式会社
代理人個人,個人,個人

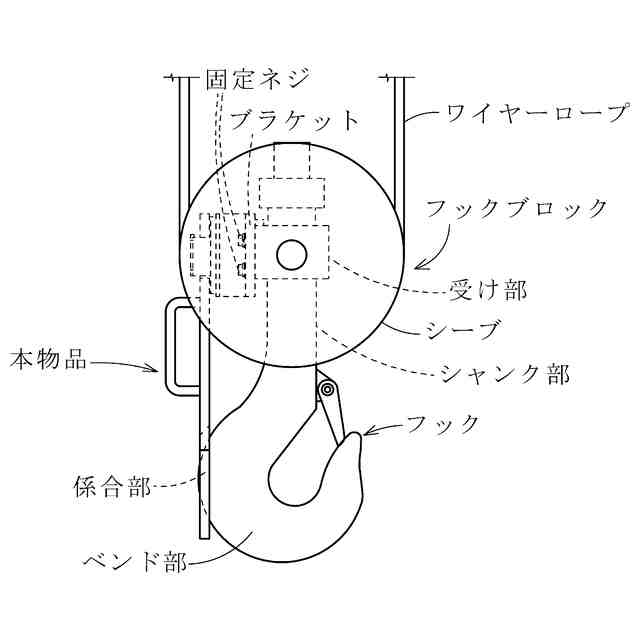

意匠に係る物品の説明本物品は、主に工場等の建屋の天井に設置された既存の天井クレーンのフックの振れ(旋回)を防止する天井クレーンフック振れ止め治具である。この天井クレーンフック振れ止め治具は、天井クレーンのトロリからワイヤーロープで吊り下げられてフックを回転可能に保持するフックブロックに装着される。使用状態を示す参考右側面図に示すように、フックブロックは、フックのシャンク部(軸部)が挿通されて保持される受け部及びワイヤーロープが巻回されるシーブを有しており、本物品は、基側のブラケットが固定ネジで受け部の側面にネジ止めされてフックブロック(受け部)に装着され、先側の切り欠き状の係合部をフックのベンド部に係合させることにより、フックの振れ(旋回)を防止する。

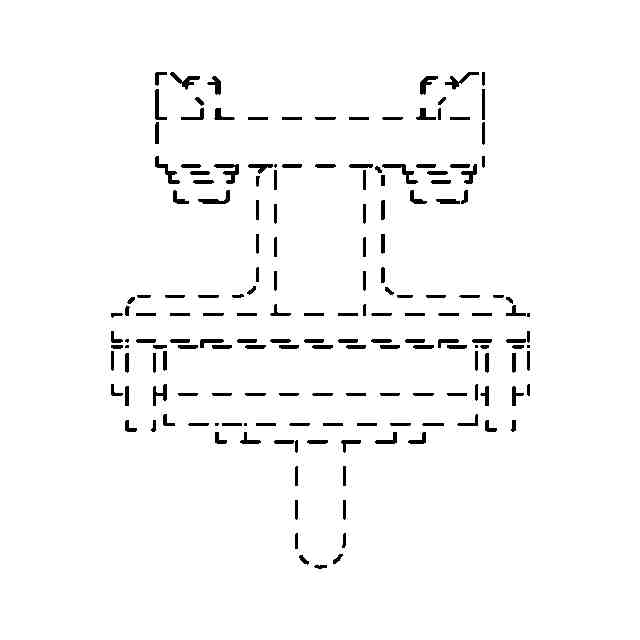

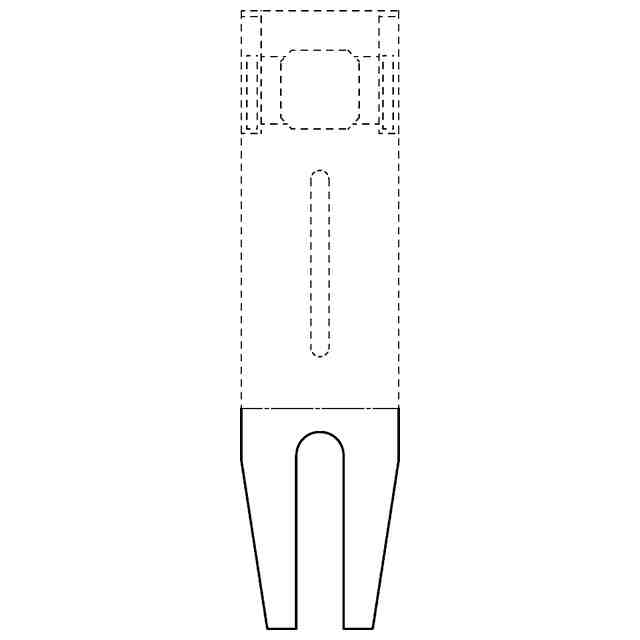

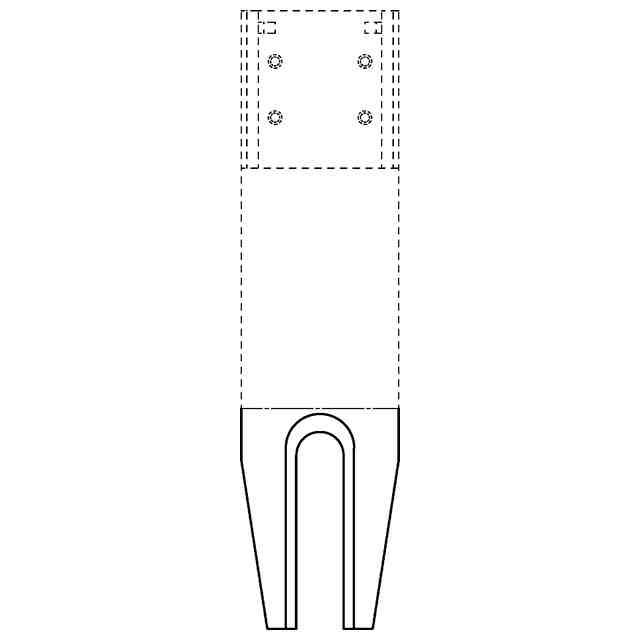

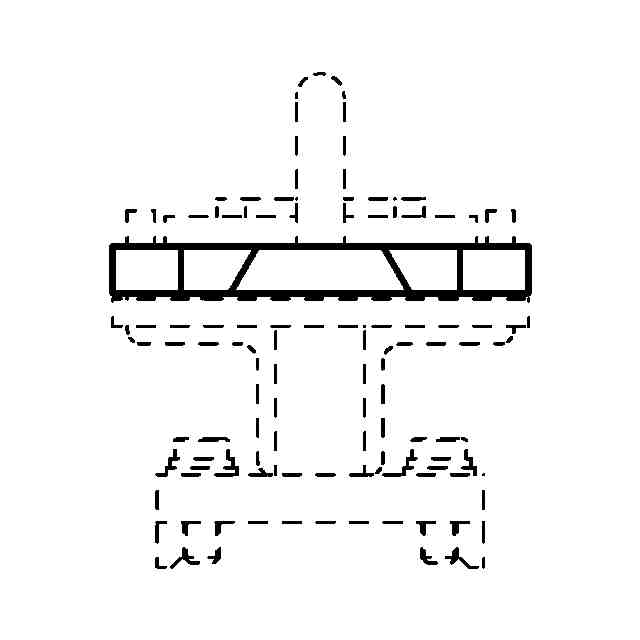

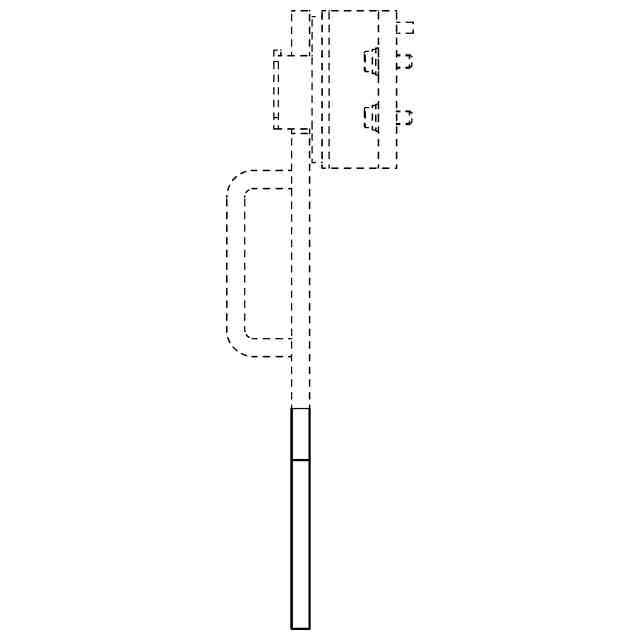

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す。左側面図は右側面図と対称に現れるので省略する。
