発行日2025-01-27
公報種別意匠公報(S)
登録番号1789912
登録日2025-01-17
意匠に係る物品ベルト取付治具
意匠分類K9-19(産業用機械器具汎用部品及び付属品)
出願番号2024008739
出願日2024-04-26
意匠権者三ツ星ベルト株式会社
代理人弁理士法人ATEN

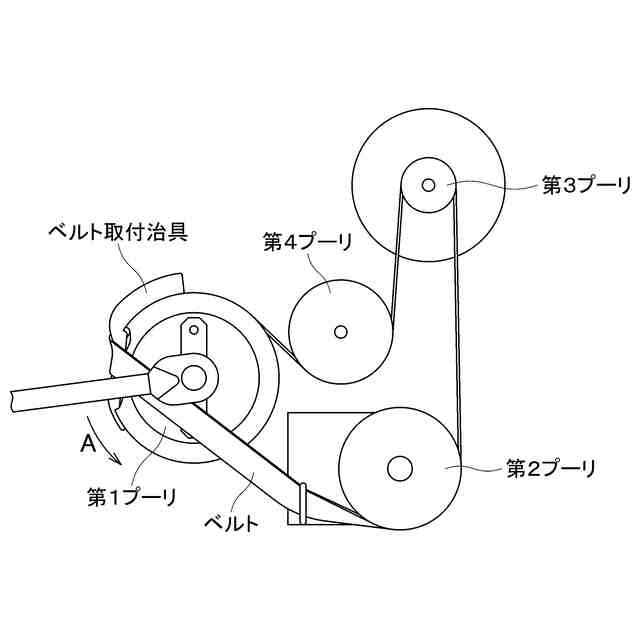

意匠に係る物品の説明本意匠に係る物品は、複数のプーリ間に伸張可能なベルトを巻き掛ける際に使用するベルト取付治具に関するものである。参考図1に示すように、本物品であるベルト取付治具は、第1プーリの側面のフランジ部に取り付けられて使用される。具体的には、ベルトを、ベルト取付治具の巻掛部に沿わせて、第1プーリの外周と押え部との間に通し、ベルトの内周面が第1プーリの側面に対向した状態で第1プーリに仮掛けする。この状態で、第1プーリを回転(参考図1の矢印Aの方向)させると、参考図2の状態を経て、参考図3に示すように、第1プーリを含む複数のプーリ間にベルトを巻き掛けることができる。

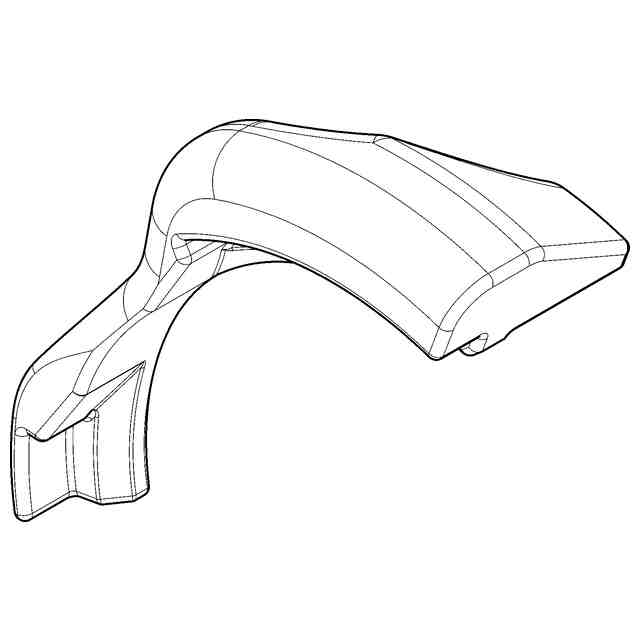

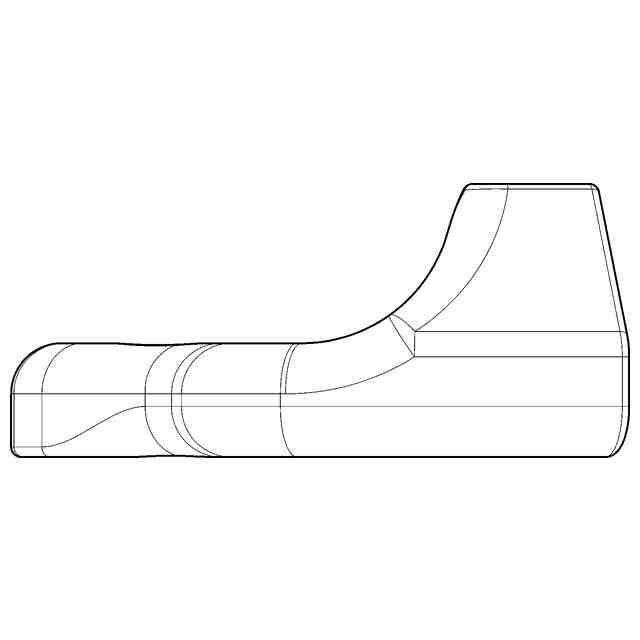

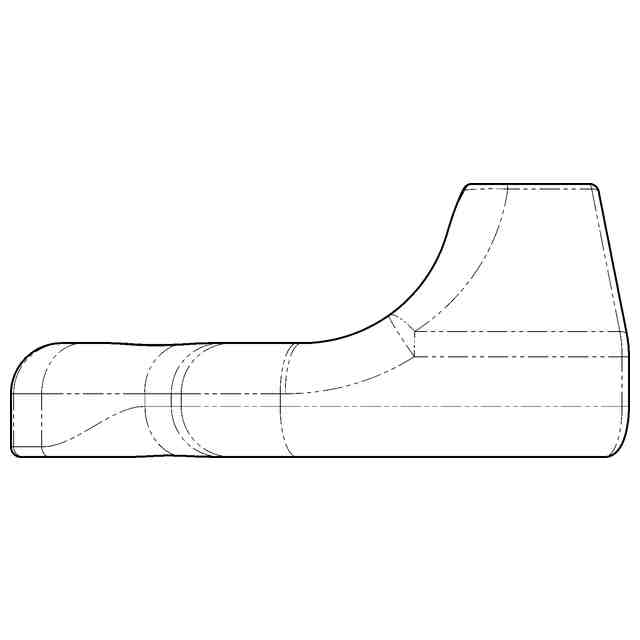

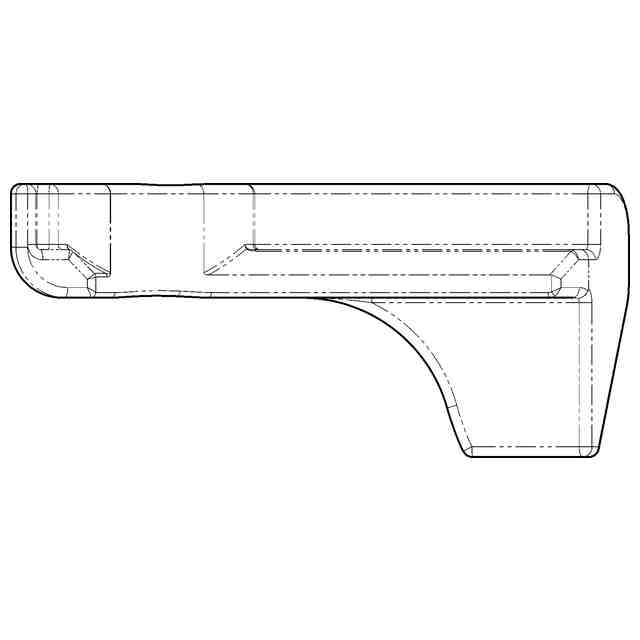

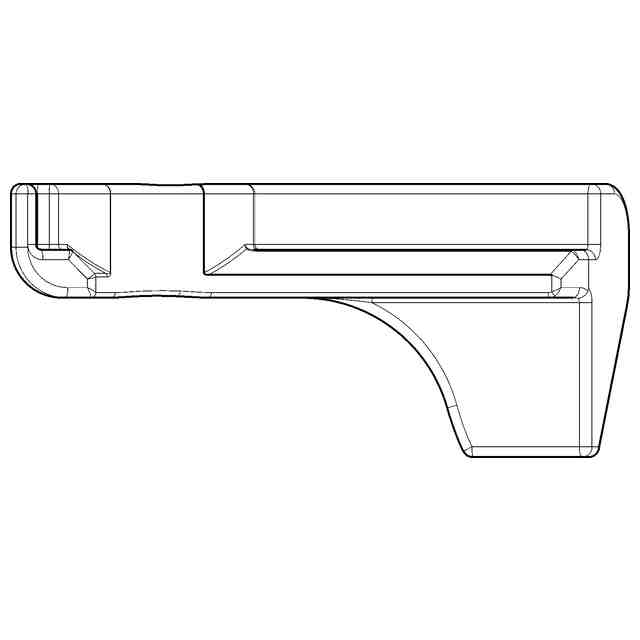

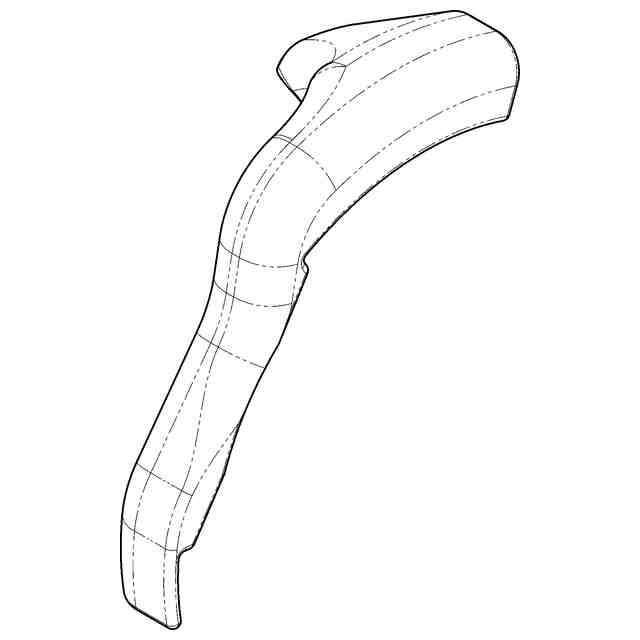

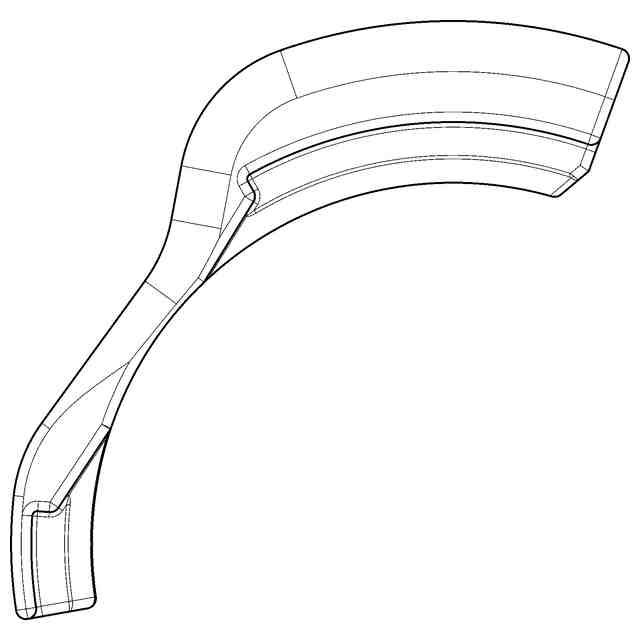

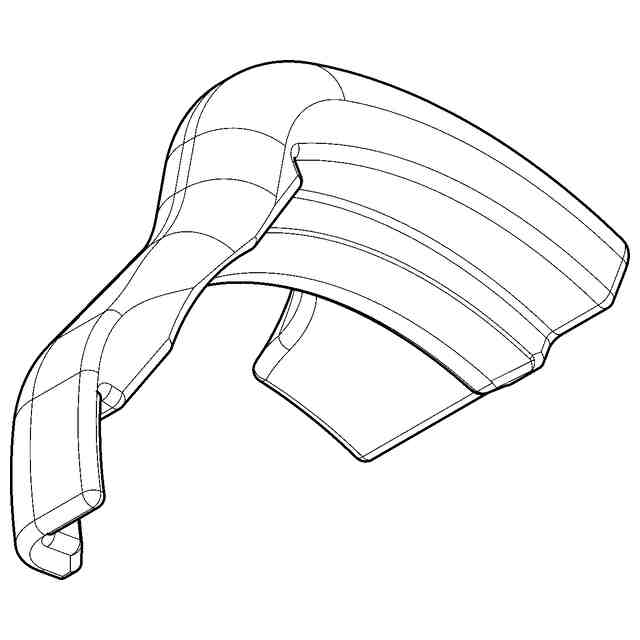

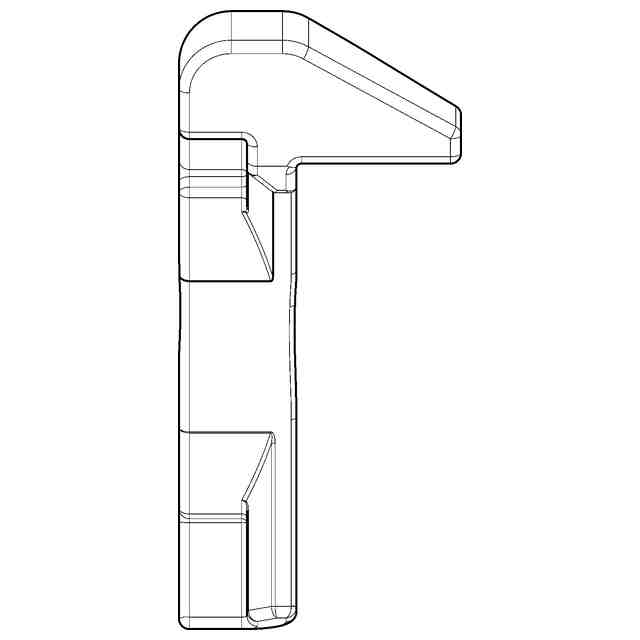

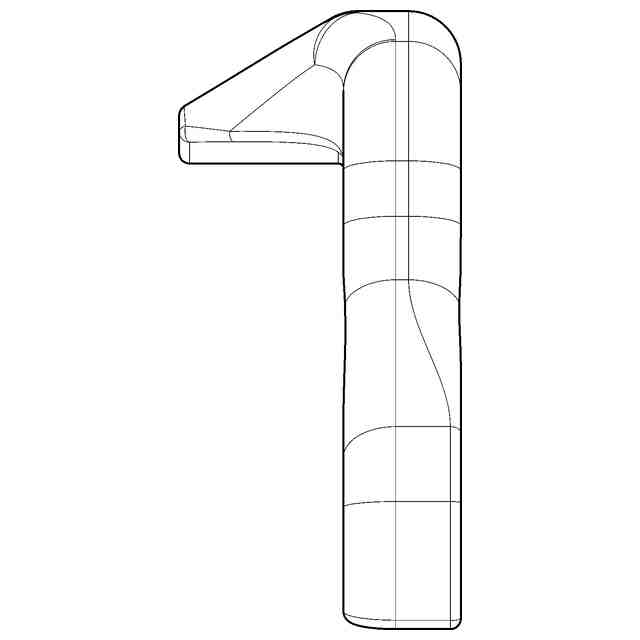

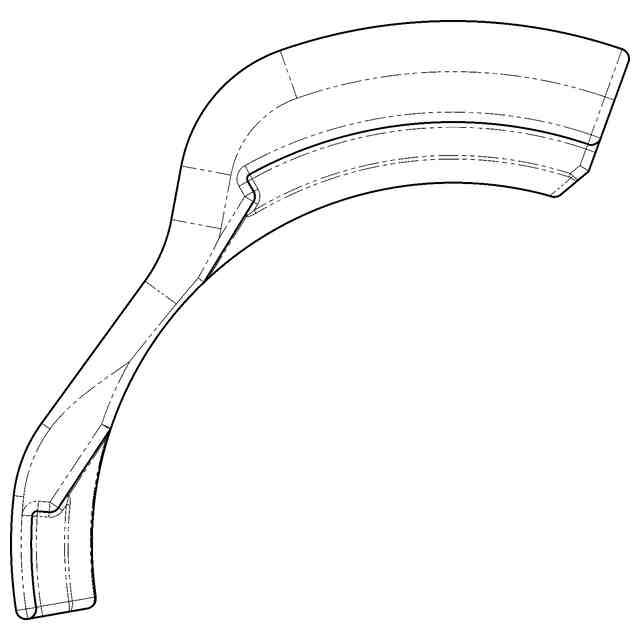

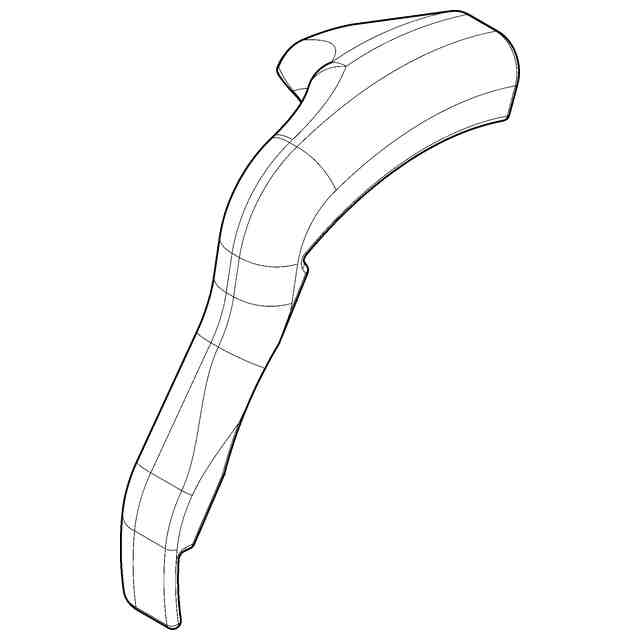

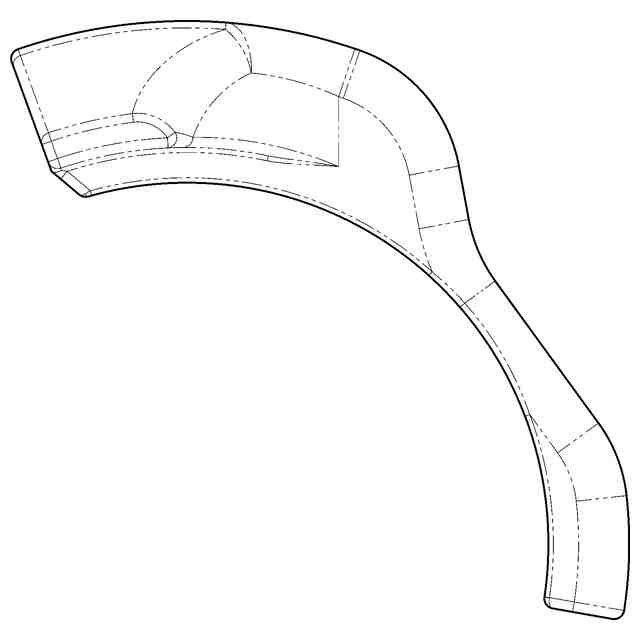

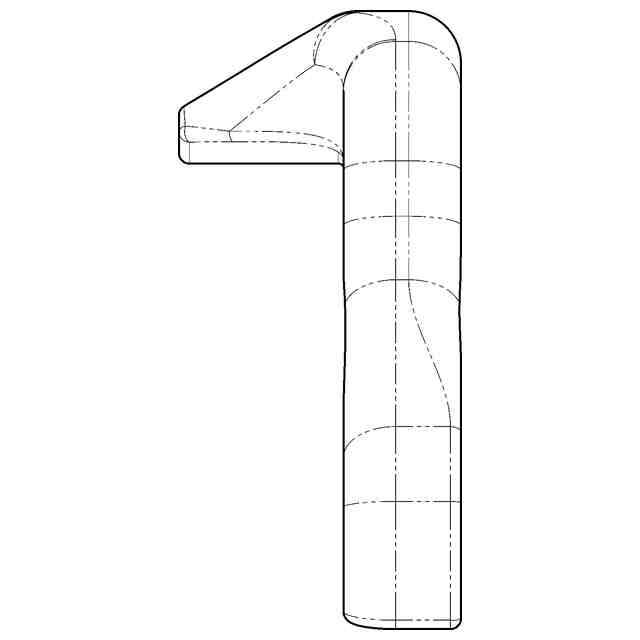

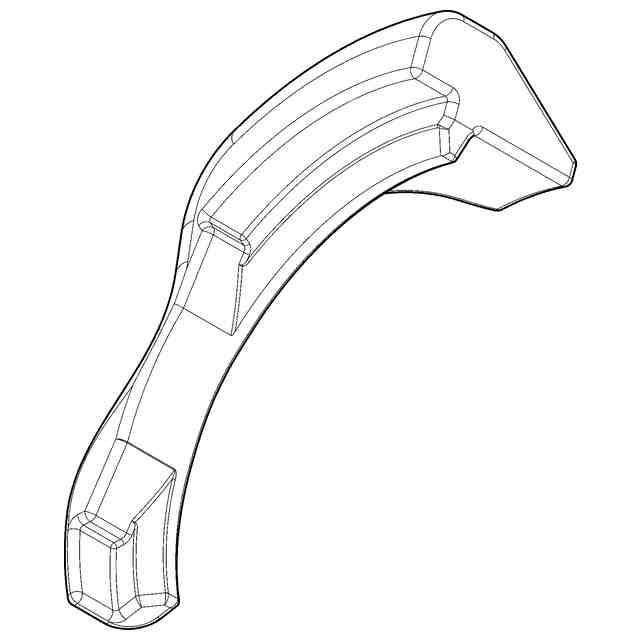

意匠の説明「正面図」、「背面図」、「左側面図」「右側面図」、「平面図」、「底面図」、及び「斜視図」に示される二点鎖線は、模様ではなく、立体表面の形状を特定する正接エッジを、物品の形状を明瞭にするために表した参考線である。
