発行日2024-12-09
公報種別意匠公報(S)
登録番号1786472
登録日2024-11-29
意匠に係る物品油面計付き鉄道車両用歯車箱
意匠分類K9-18(産業用機械器具汎用部品及び付属品)
出願番号2024012502
出願日2024-06-20
意匠権者日本製鉄株式会社
代理人アセンド弁理士法人

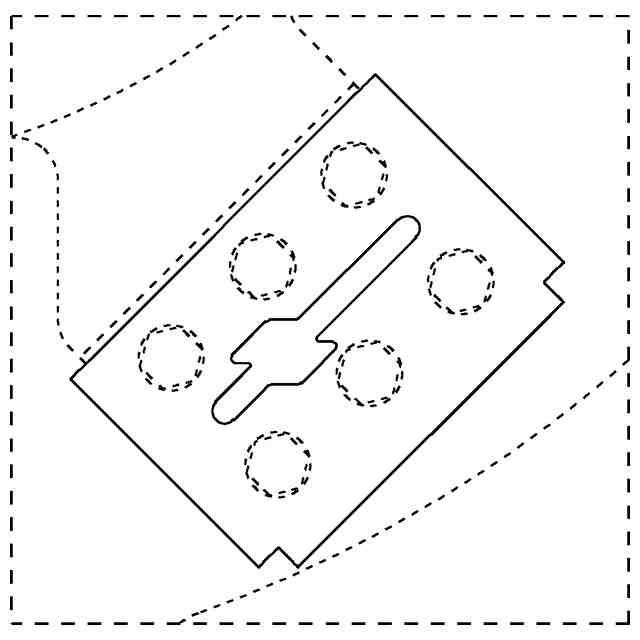

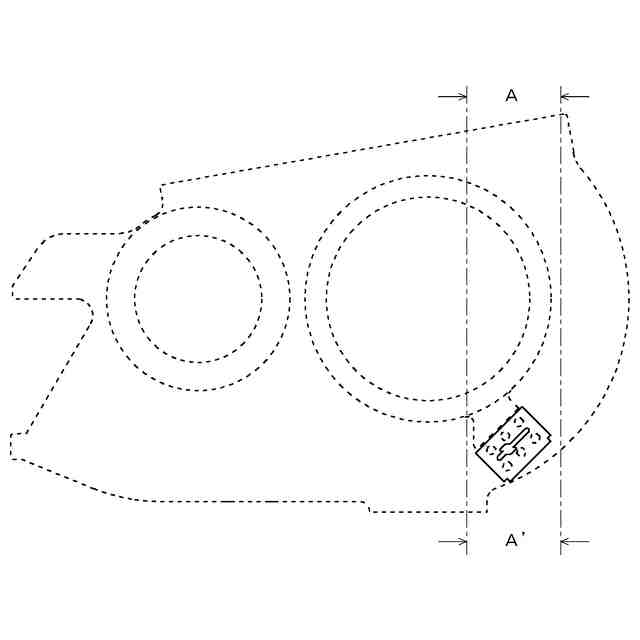

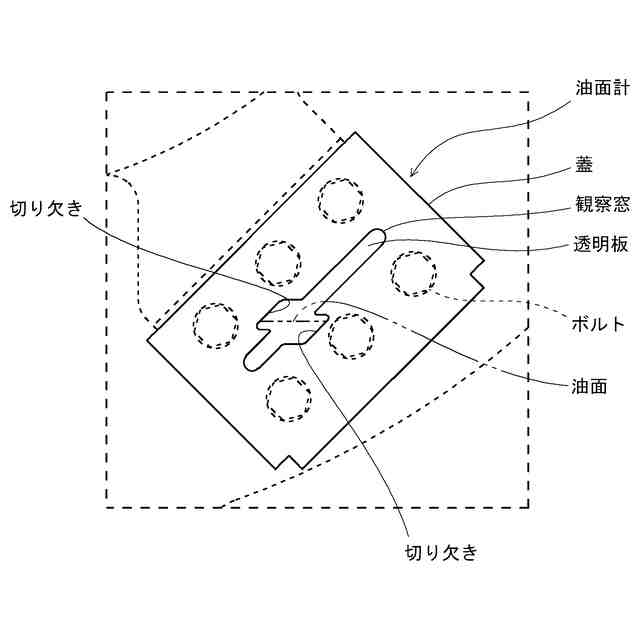

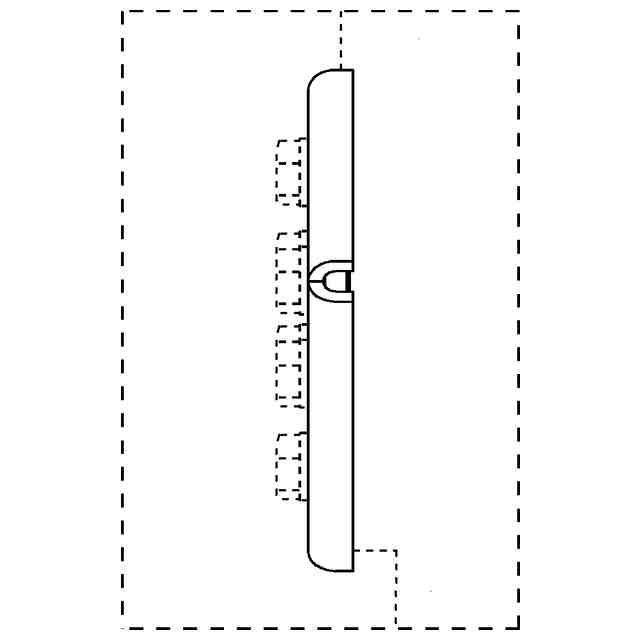

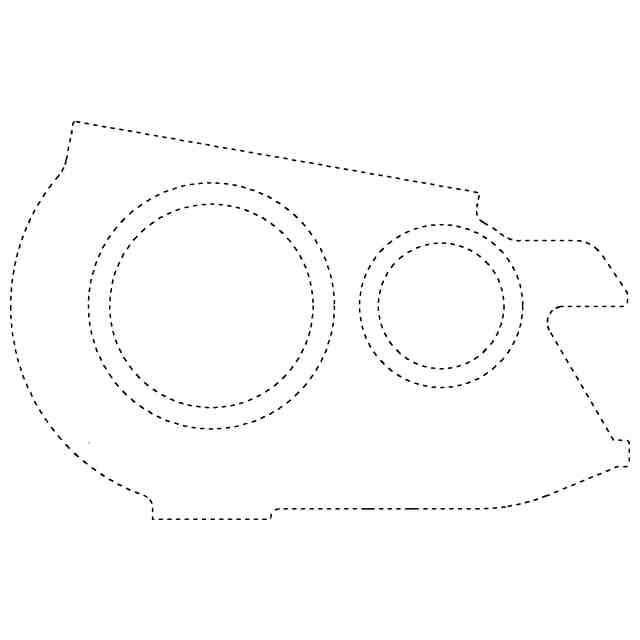

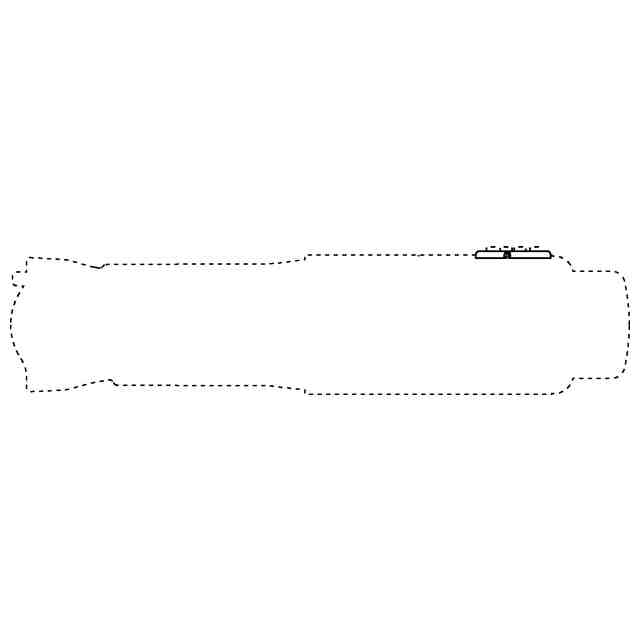

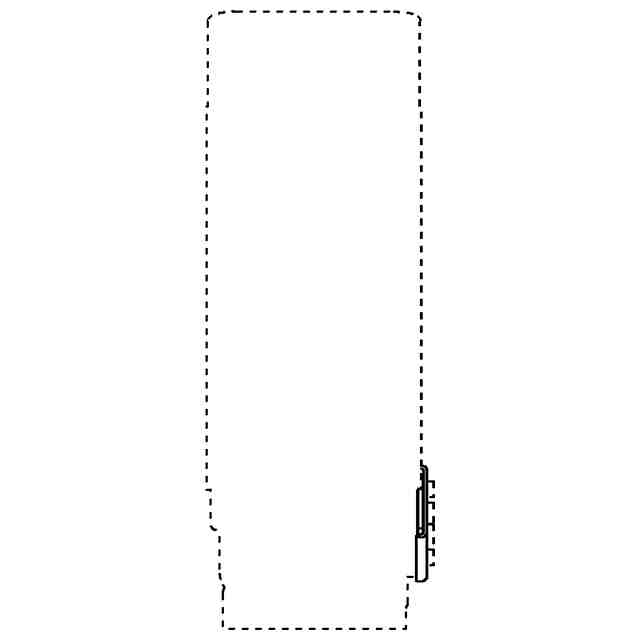

意匠に係る物品の説明本物品は、鉄道車両に搭載され、主電動機から動力が伝達される小歯車と、車軸が圧入され小歯車と噛み合う大歯車と、を収容する歯車箱であり、内部に貯留される潤滑油を適正な油量で管理するために油面の高さを観察できる油面計を備える。「使用状態を示す参考正面部分拡大図」を参照して、油面計は、歯車箱の正面に形成された開口を塞ぐ透明板と、その透明板を覆う蓋とから構成され、蓋は、ボルトで歯車箱に固定される。蓋は、水平線に対して傾斜した細長い形状の観察窓を有する。観察窓の両側縁の一部に切り欠きが設けられ、各切り欠きの上端と下端が、油面(図中の二点鎖線)の高さの管理指標となる目盛に相当する。
意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。
この意匠をJ-PlatPatで参照する
