意匠ウォッチ

発行日2025-09-22
公報種別意匠公報(S)
登録番号1808875
登録日2025-09-11
意匠に係る物品鉄道車両用連結器の下錠揚げ
意匠分類G2-19(車両)
出願番号2024024140
出願日2024-11-21
意匠権者日本製鉄株式会社
代理人アセンド弁理士法人

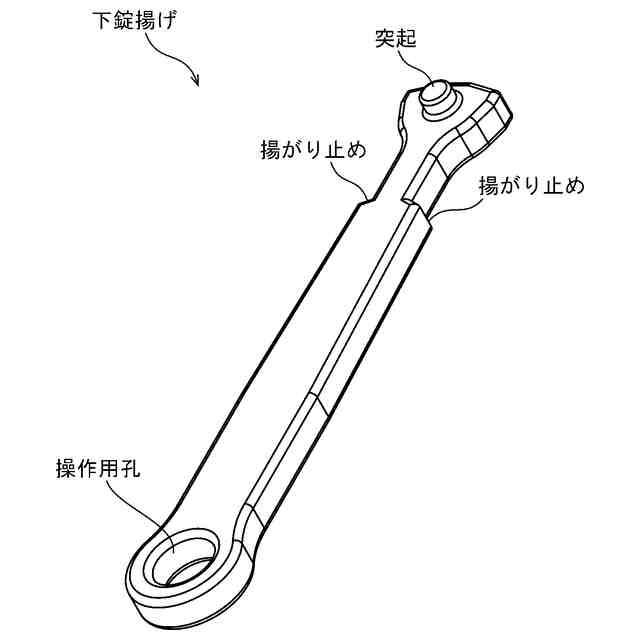

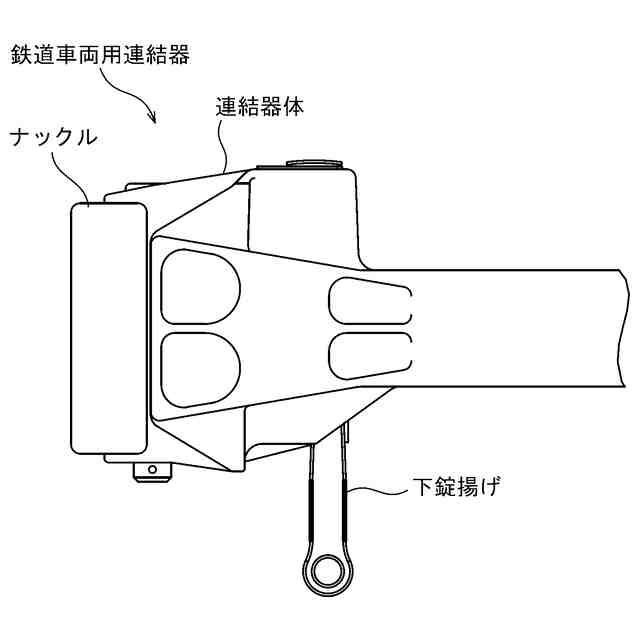

意匠に係る物品の説明本物品は、鉄道車両用連結器の下錠揚げである。連結器は、車両同士を連結するために各車両の前端及び後端それぞれに固定される。「使用状態を示す参考側面図」を参照し、連結器は、主な要素として、外郭を構成する連結器体と、連結器体の先端部に回動可能に設けられたナックルと、連結器体内の錠室に収容された図示しない錠と、上下方向に延在し、下部が連結器体から突出する下錠揚げとを備える。連結器は、錠によってナックルが拘束された状態(錠掛け状態)と、錠の上昇によりナックルが解放された状態(錠控え状態)とを取り得る。「参考斜視図」を参照し、下錠揚げは、その上端部の左右側面にそれぞれ突起を有し、その上端部の下の前後面にそれぞれ揚がり止めを有し、その下端部に操作用孔を有する。下錠揚げの突起は、錠に形成された溝に係合する。下錠揚げの操作用孔に梃子が挿入され、その梃子が操作されることにより、下錠揚げが上昇するとともに錠が上昇し、連結器は錠掛け状態から錠控え状態となる。下錠揚げは、前後方向で対称な形状を有するとともに、左右方向で対称な形状を有し、連結器体に対し前後で反転させて組み付けることが可能である。

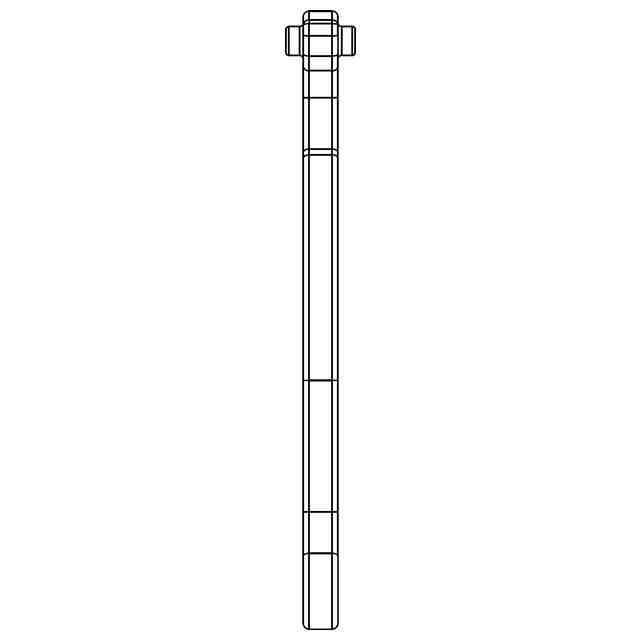

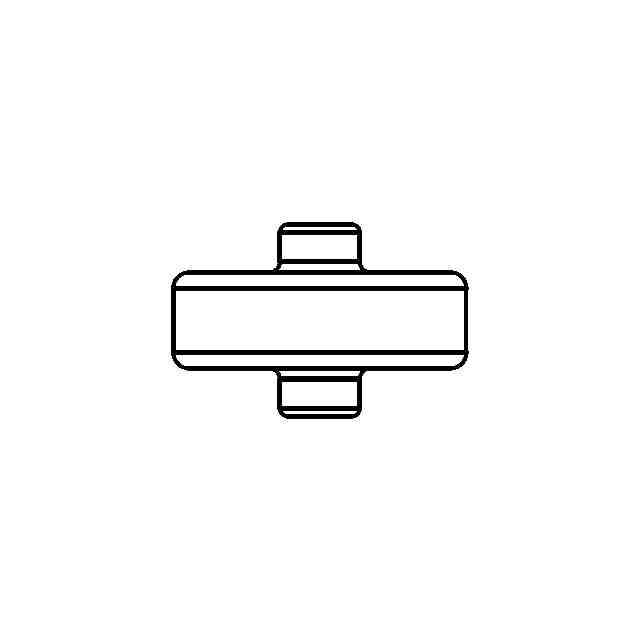

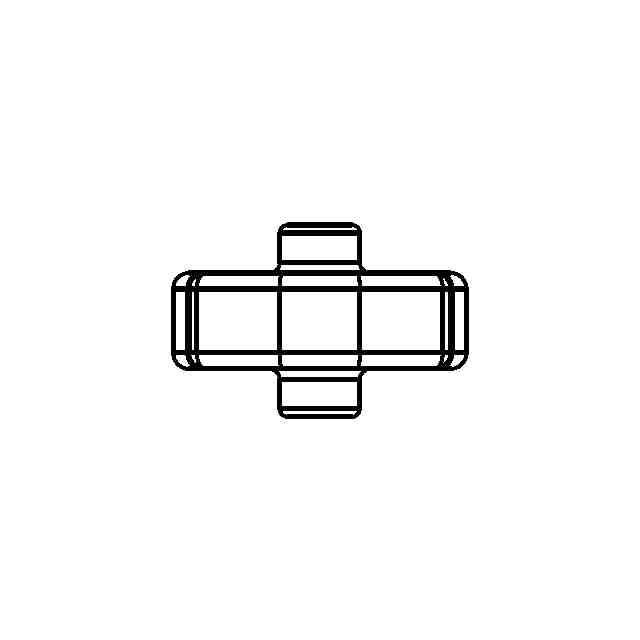

意匠の説明背面図は正面図と同一であるため省略する。右側面図は左側面図と同一であるため省略する。

関連意匠
