発行日2024-10-04
公報種別意匠公報(S)
登録番号1781489
登録日2024-09-26
意匠に係る物品一組の保安機器セット
意匠分類L2-600(土木構造物及び土木用品)
出願番号2023022805
出願日2023-11-02
意匠権者日工株式会社,日工マシナリー株式会社
代理人

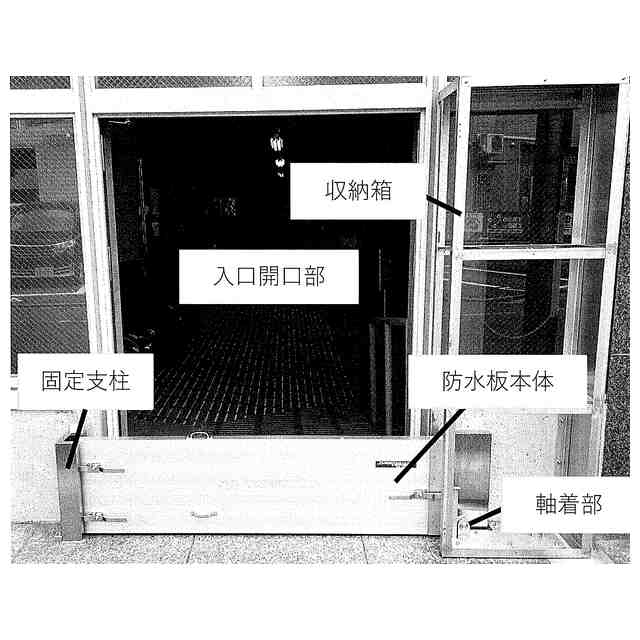

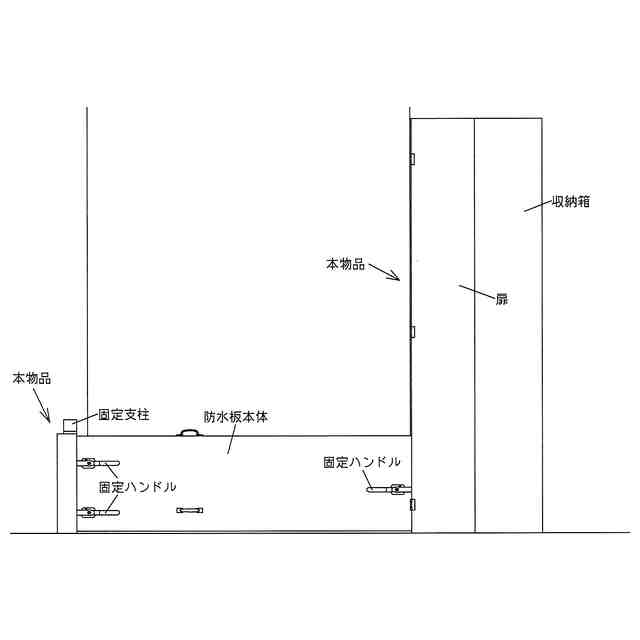

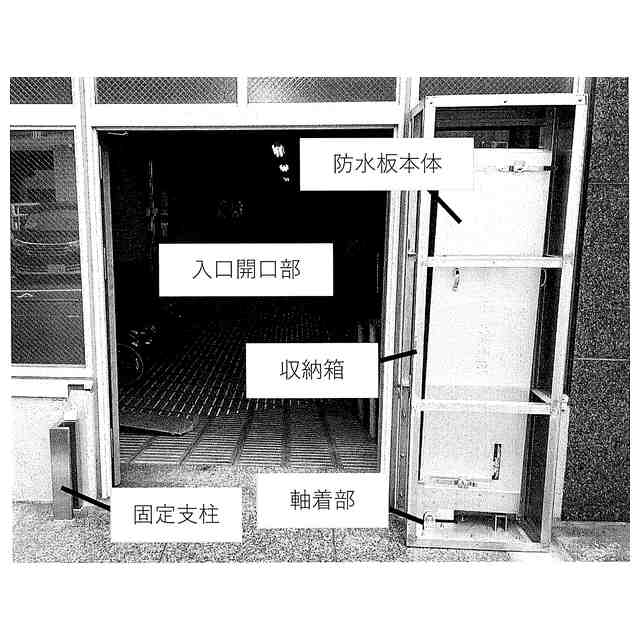

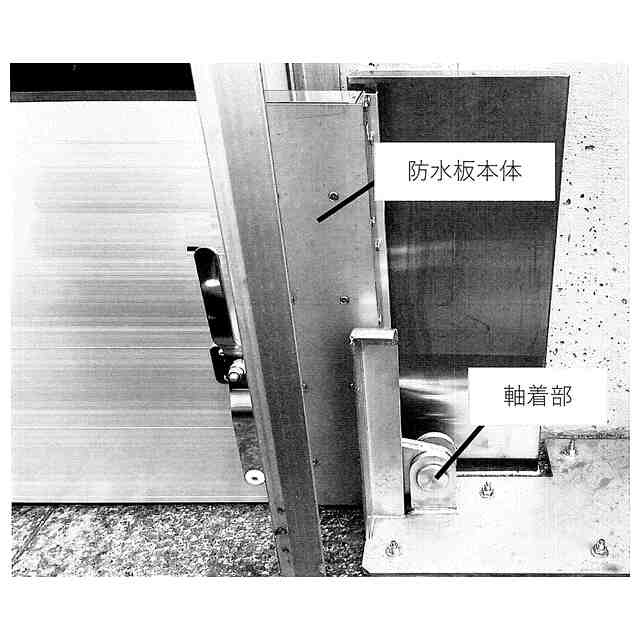

意匠に係る物品の説明本物品は、台風や集中豪雨などによる増水が発生した際に、地下道や建物などの出入口から雨水が侵入するのを防止する一組の保安機器セットである。建物などの入口開口部の一方壁面に防水板本体を収納している収納箱を、他方に防水板本体を固定する固定支柱を設置している。前記防水板本体の一端側は、入口開口部を閉鎖可能なように床面に軸着され、通常時は収納箱内に縦向きに収納している。使用時には前記収納箱の扉を開けて収納されている防水板本体を回動させて他端側を固定支柱の溝部に差し込んだ後、固定ハンドルを回動して固定操作することで防水板本体を入口開口部に押しつけて固定する。

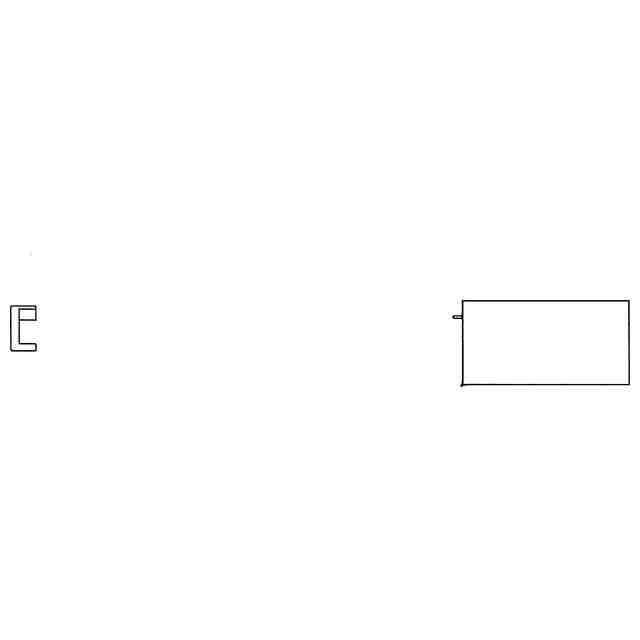

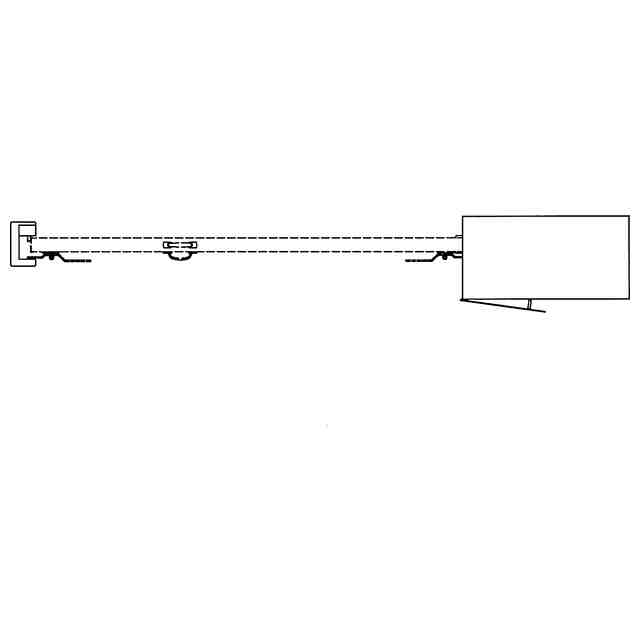

意匠の説明建物の入口開口部(開口寸法1.5m～2m)に固定設置されるものであって、使用時に持ち上げたり、移動させることはなく、通常は背面及び底面が見られるものではない。そのため、背面及び底面図を省略している。実線で示した部分が意匠登録を受けようとする意匠である。

関連意匠
