意匠ウォッチ

発行日2024-09-09
公報種別意匠公報(S)
登録番号1779489
登録日2024-08-30
意匠に係る物品照明器具
意匠分類G2-930(車両)
出願番号2024003569
出願日2024-02-21
意匠権者星和電機株式会社
代理人弁理士法人あーく事務所

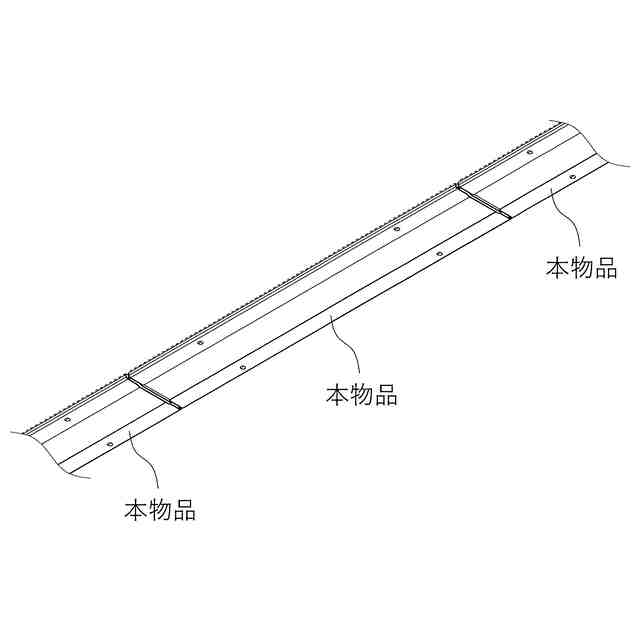

意匠に係る物品の説明本物品は、複数の光源が途中で途切れることなく一列に連なった発光を可能とする照明器具であり、特に鉄道車両の天井照明に好適な照明器具である。筐体は、アルミ押出材、板金材及び不燃性透光板で構成されており、この筐体にLED基板及び電源装置が設けられた構造となっている。発光部は、器具の長手方向両端部まで発光するため、使用状態を示す参考図に示すように、本物品を複数台連設すると、光が途中で途切れることのない一列に連なった発光が得られる。また、薄型化することで室内への照明器具の出幅を最小限に抑えられるとともに表面(発光面側)をフラットにしたことにより、例えば、鉄道車両においては荷物棚への荷物の出し入れ及び清掃作業が阻害されることがない。さらに、表面側に4箇所に亘って設けられた取付用ネジは、器具表面から突出しない構成とすることでいたずら防止が図られている。

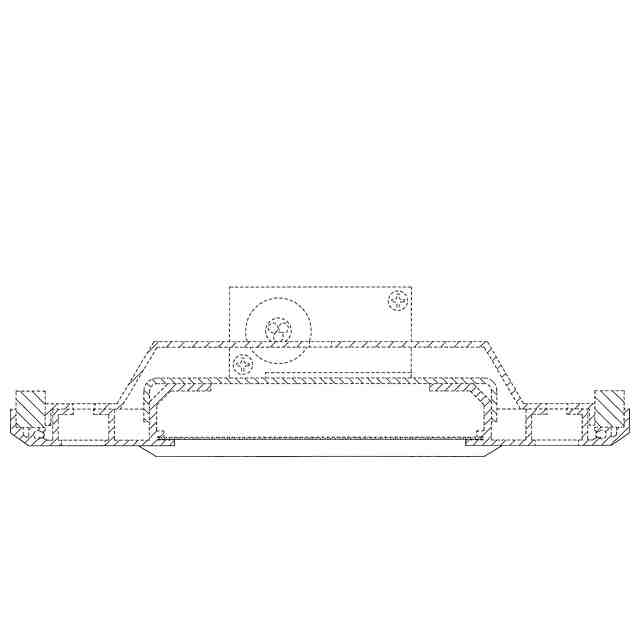

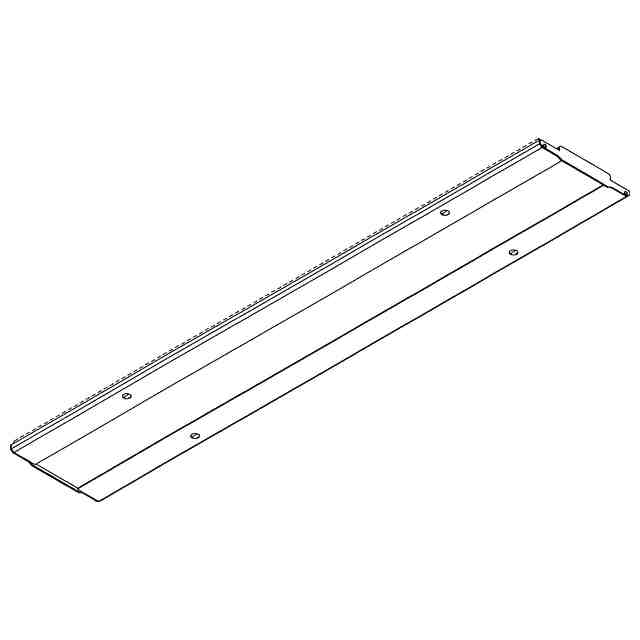

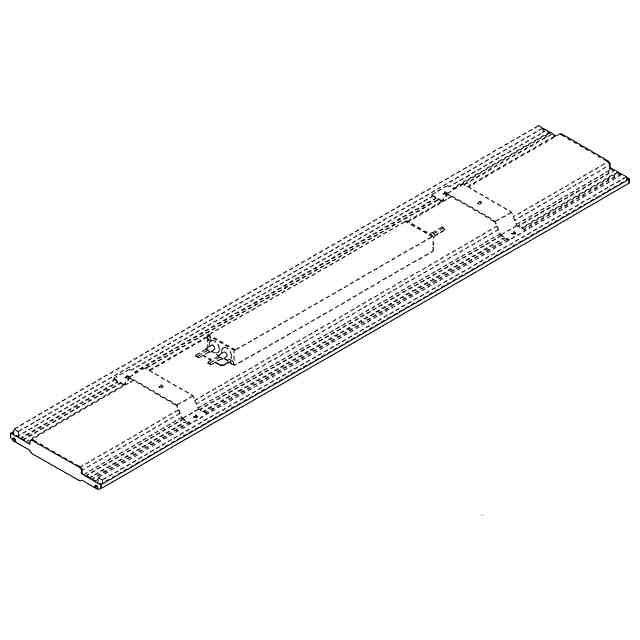

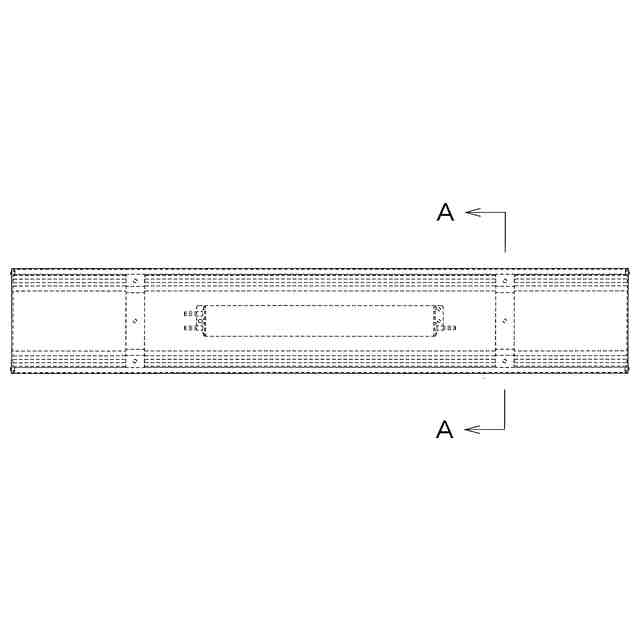

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。斜視図1、斜視図2および内部機構を省略した拡大A-A断面図を含めて意匠登録を受けようとする部分を特定している。透光部を示す参考斜視図において、薄墨を施した部分は透光性を有する。

関連意匠
