発行日2024-09-02
公報種別意匠公報(S)
登録番号1778899
登録日2024-08-23
意匠に係る物品多機能ポール
意匠分類D3-4190(発光具及び照明器具)
出願番号2023027187
出願日2023-12-27
意匠権者星和電機株式会社
代理人弁理士法人あーく事務所
意匠に係る物品の説明本物品は、使用状態を示す参考図1に示すように、例えば、照明器具、通信アンテナ、カメラ、環境センサ、サイネージ、スピーカ等をひとまとめに屋外に設置するものであり、制御部、サイネージ及びスピーカ等を備えた本体部の上端に支柱が立設されている。支柱には複数段に亘って台板が設けられるとともに、該支柱を囲繞するように複数本の丸棒が前記台板を貫通して前記本体部の上端に立設されている。また、支柱の前記台板同士の間には、該支柱に取り付けられる機材から導出された線材を該支柱内に引き入れるための入線口が設けられている。前記の各種機材は、使用状態を示す参考図2に示すように、支柱、台板又は丸棒を適宜利用することで取り付けられる。台板の段数(枚数)は4段に限らず、また丸棒の本数も4本に限らない。さらに、台板の形状も矩形に限らず、円形、楕円形、多角形、三角形等任意である。また、台板はすべてが同一形状でなくともよい。

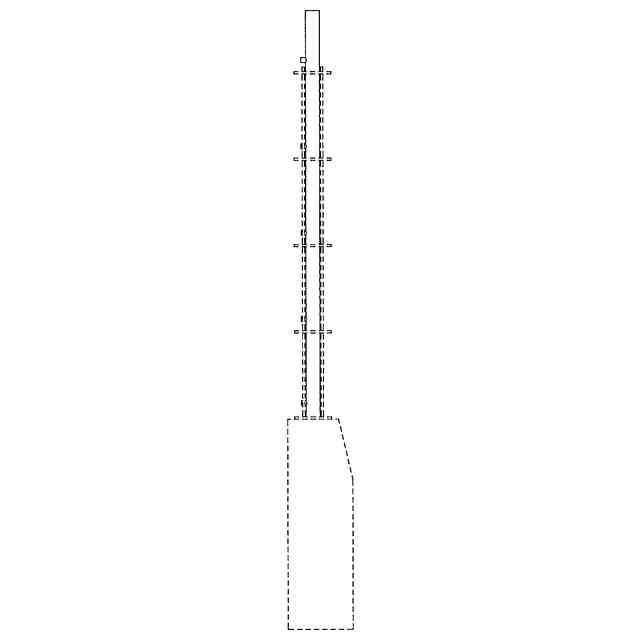

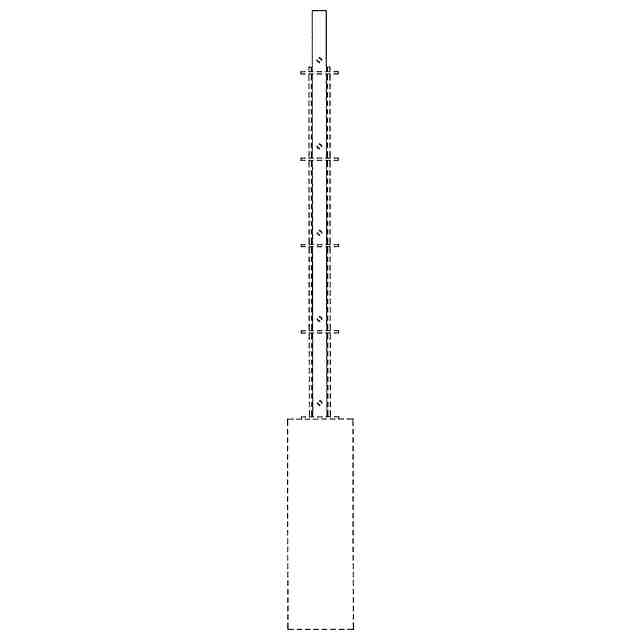

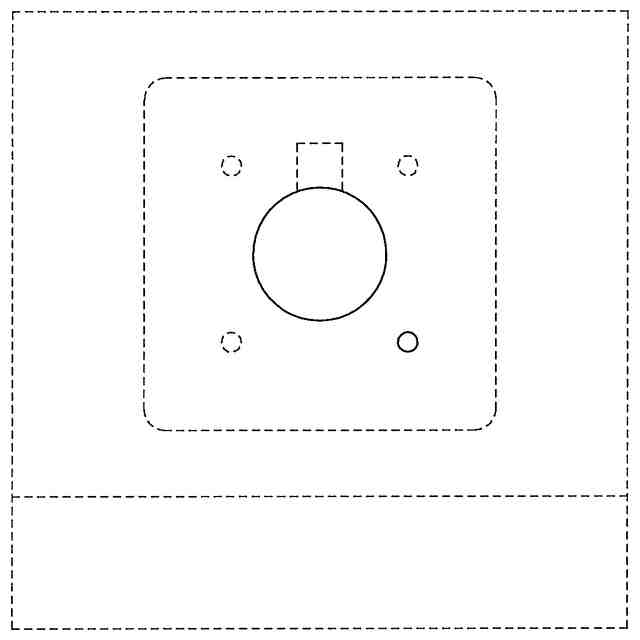

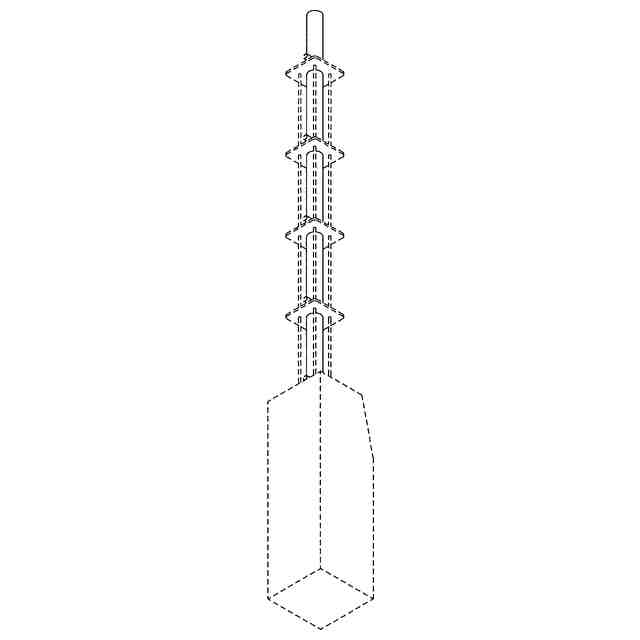

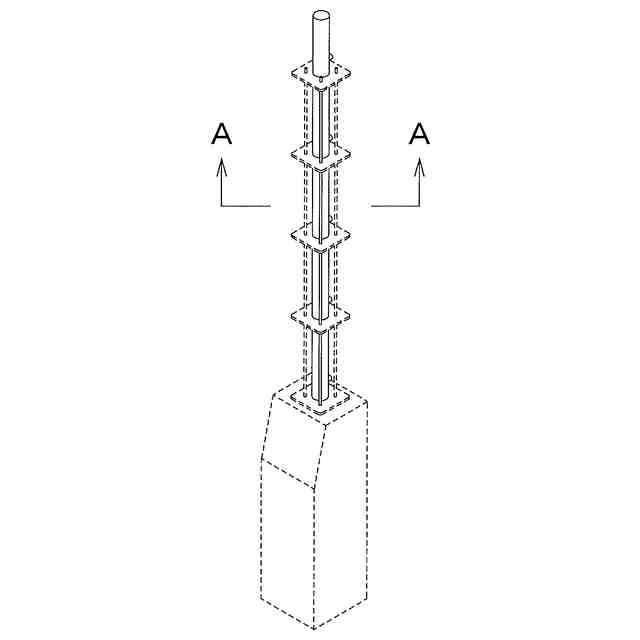

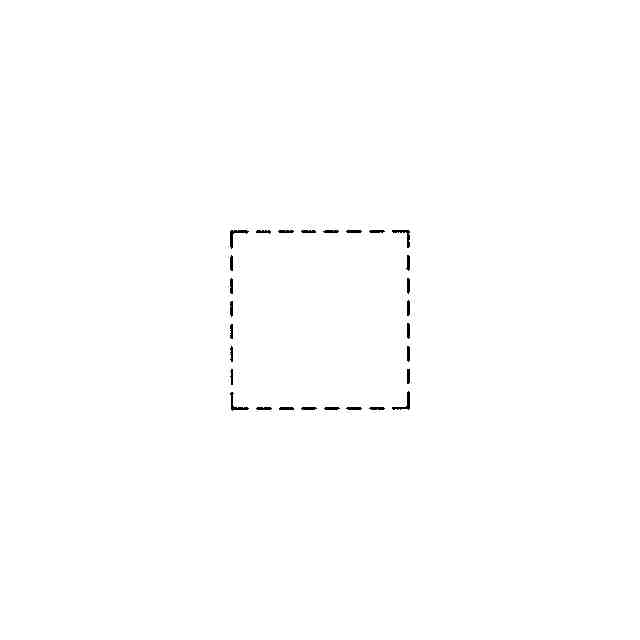

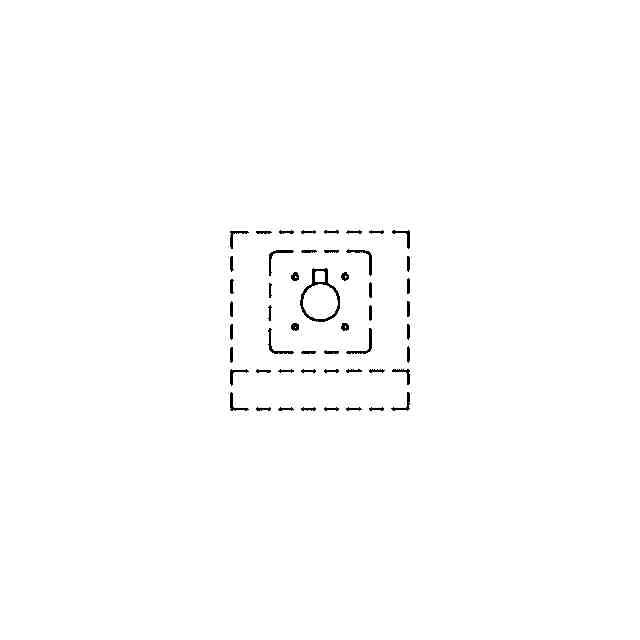

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。拡大平面図、A-A部分拡大図、B-B部分拡大図およびC-C部分拡大図を含めて意匠登録を受けようとする部分を特定している。

関連意匠
