発行日2024-07-24
公報種別意匠公報(S)
登録番号1776086
登録日2024-07-16
意匠に係る物品流体殺菌装置用整流板
意匠分類K6-00(化学機械器具)
出願番号2024003398
出願日2022-07-01
意匠権者星和電機株式会社
代理人個人

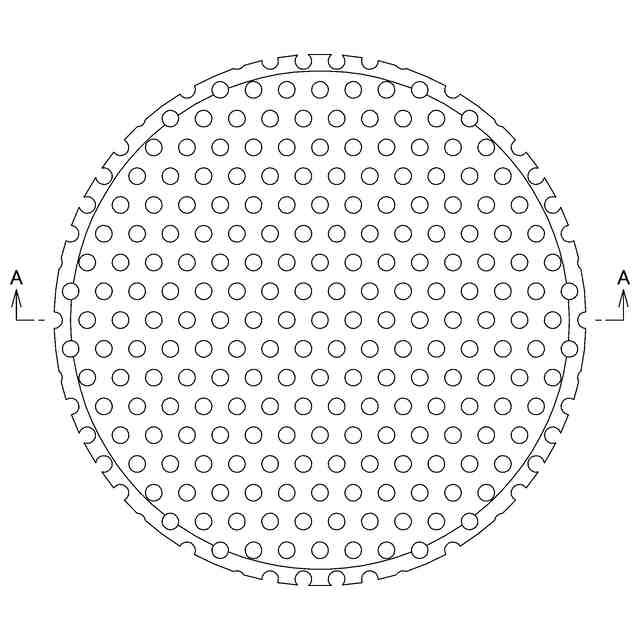

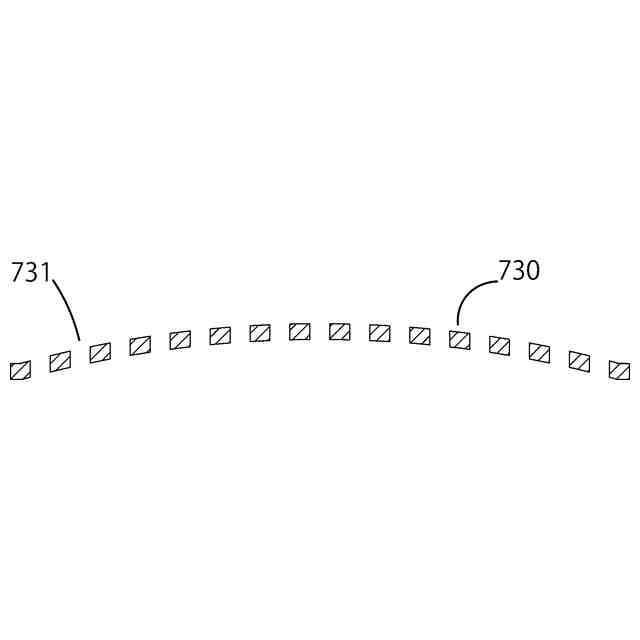

意匠に係る物品の説明本物品は、使用状態を示す流体殺菌装置の参考断面図に示すように、殺菌対象となる流体が流通される断面円形の流路100と、この流路100に流体を導く導入管500と、この導入管500と流路100との間に設けられる整流板730と、前記流路100内を流通する流体に紫外線を照射する光源を含む光源モジュール200とを有する流体殺菌装置1000を構成するものであり、整流板730には複数個の開口731が開設されており(開口を示すA-A参考端面図参照)、かつ流体の上流側に向かって凸になったドーム状に形成されている。 かかる流体殺菌装置用整流板730(高さが2mmの場合)を使用すると、使用状態を示す流体殺菌装置の参考断面図に示すように流路100の内部を流通する流体の速度のばらつきが少なくなる。

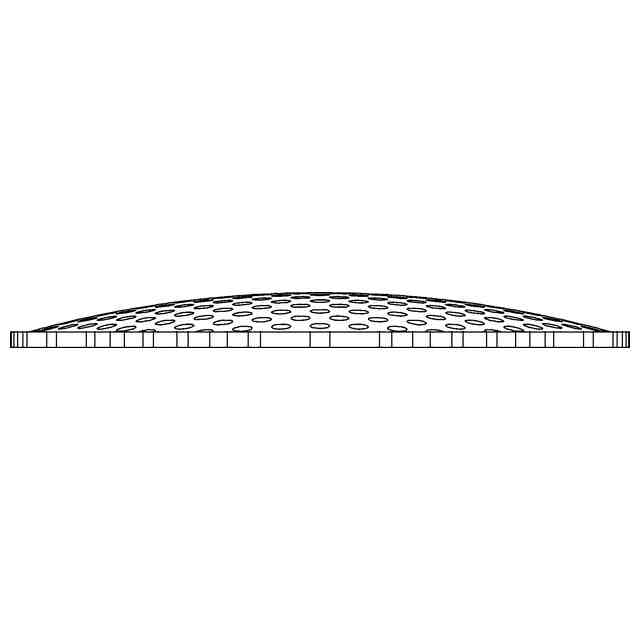

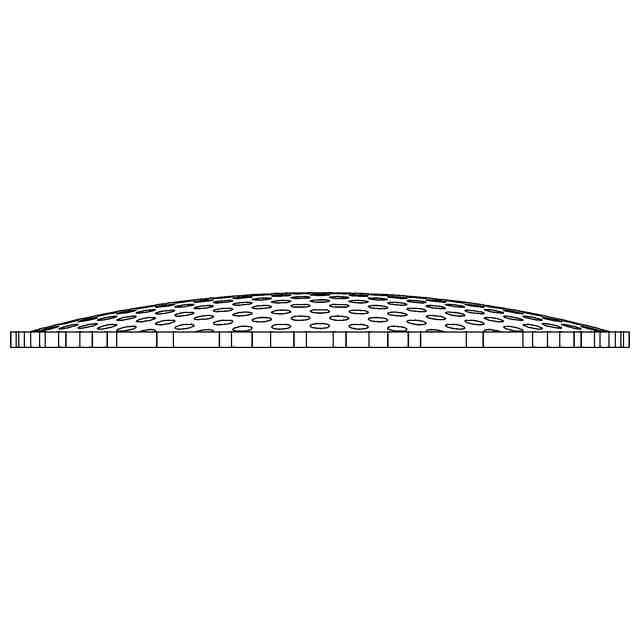

意匠の説明背面図は正面図と、左側面図は右側面図とそれぞれ同一に現れるため省略する。
