意匠ウォッチ

発行日2024-07-29
公報種別意匠公報(S)
登録番号1776620
登録日2024-07-19
意匠に係る物品床付き布枠の掴み金具
意匠分類L1-50(仮設工事用品)
出願番号2024005140
出願日2024-03-12
意匠権者日鉄建材株式会社
代理人個人

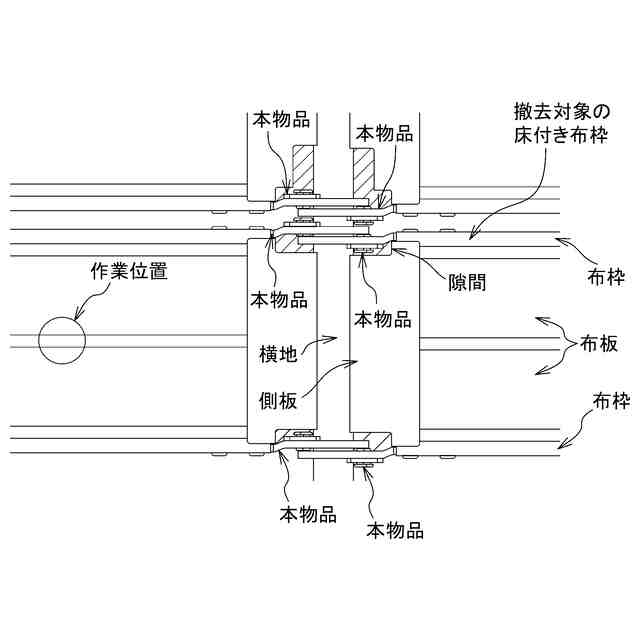

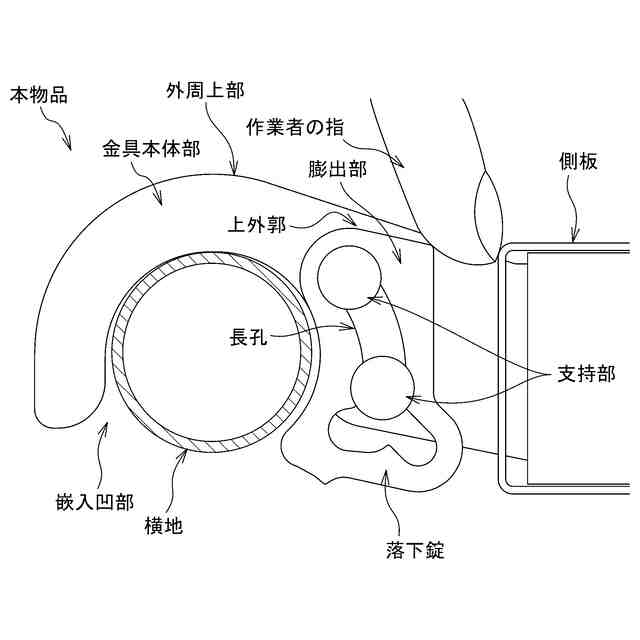

意匠に係る物品の説明本物品は、建設現場等で枠組足場等の仮設足場に用いられ、足場となる布板と布枠が一体となった床付き布枠を構成する鋼製の部材である。本物品は、使用状態を示す参考図1に示すように、床付き布枠の四隅に取り付けられ、布枠本体の長手方向の端部から外側へ向け突出して横地に着脱自在に取り付けるための掴み金具である。本物品は、使用状態を示す参考図2に示すように、厚手の金属プレートからなり掴み金具本体部の表面に突設されたリベット等の支持部に、横地から掴み金具が外れて床付き布枠が落下することを防止する落下錠の長孔が遊嵌されている。本物品は、側面視で落下錠の上外郭の一部が金具本体部の外周上部を超えないように膨出した膨出部に対して、外周上部側から本物品と側板との隙間に差し入れた指もしくは工具を引っ掛けることで、落下錠を開錠方向に動かすことができる。

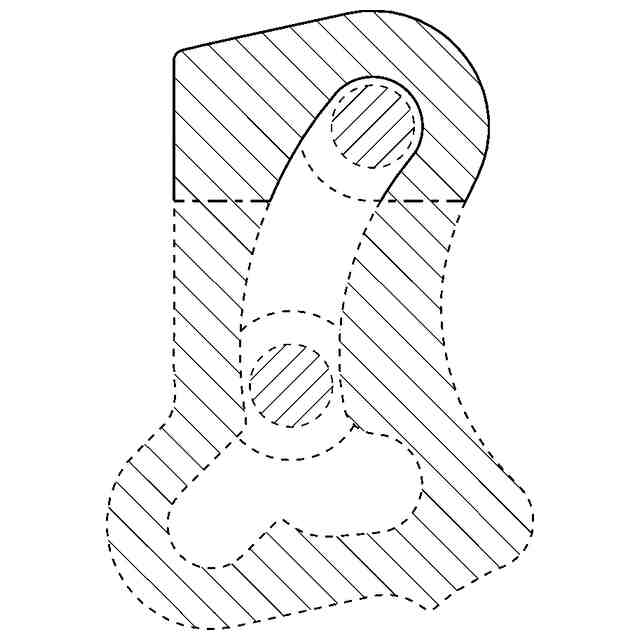

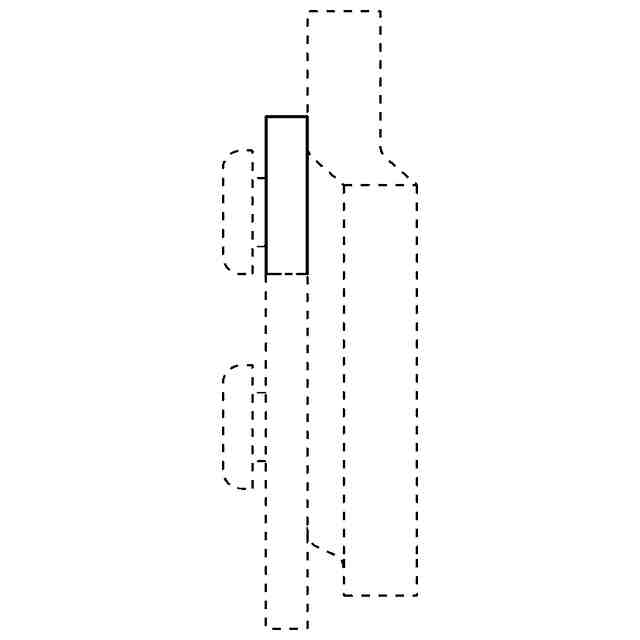

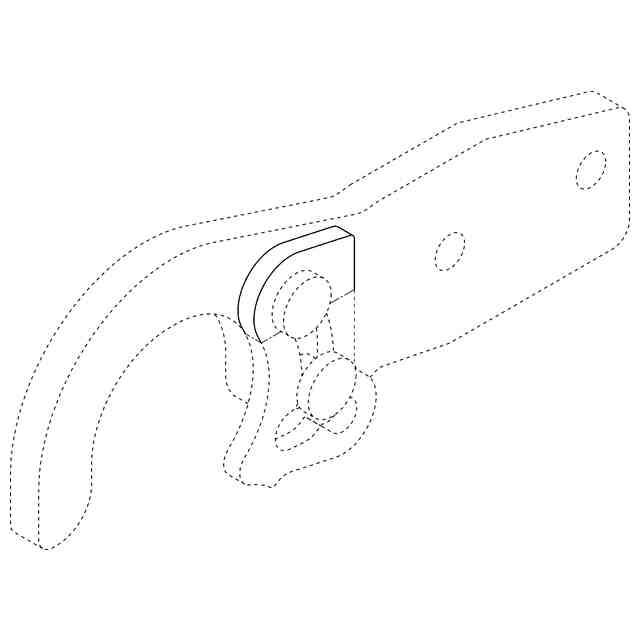

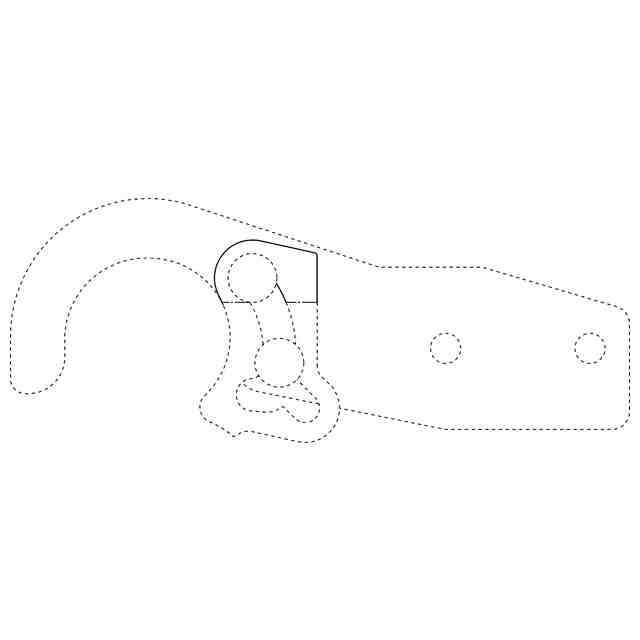

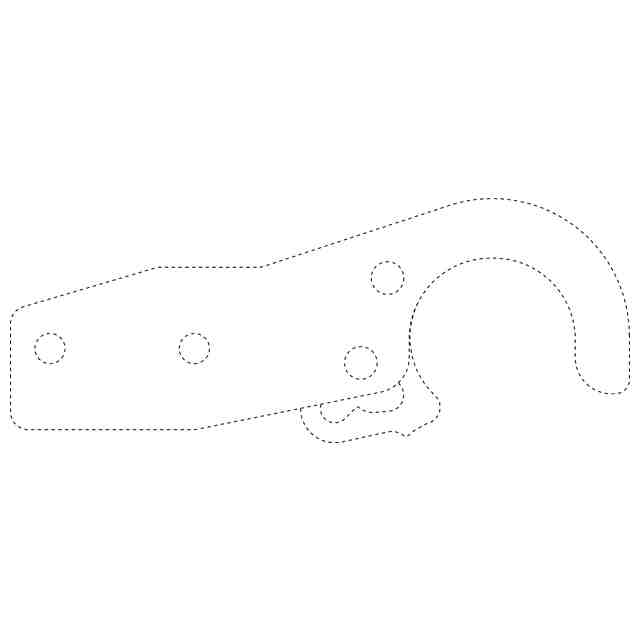

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線で表された部分が、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。意匠登録を受けようとする部分は、建枠から掴み金具が外れて床付き布枠が落下することを防止する落下錠の上部であり、特に金具本体部の外周上部を超えないように膨出した上外郭の部分である。

関連意匠
