発行日2024-06-26
公報種別意匠公報(S)
登録番号1774017
登録日2024-06-18
意匠に係る物品衣服用ファンおよびペルチェ冷却ユニット一式用電源ケーブル
意匠分類H1-351(基本的電気素子)
出願番号2023021096
出願日2023-10-12
意匠権者長信ジャパン株式会社
代理人個人,個人
意匠に係る物品の説明本願意匠に係る物品は、衣服に対して腰部や背中等に応じた箇所に着脱自在に装着される衣服用ファン並びにペルチェ素子を備えたペルチェ冷却ユニット一式を、単一のバッテリと接続させる電源ケーブルである。電源ケーブルは湾曲可能であるとともに、ペアとなる衣服用ファンと、ペルチェ冷却ユニットの両方へ電源供給可能である。[各部の名称を示す参考斜視図]に示すように、電源ケーブルには、ケーブル途中に分岐部が設けられている。分岐部からは、ペアとなる衣服用ファンへ電源供給する2本のケーブルと、ペルチェ冷却ユニットへ電源供給する1本のケーブルが延びており、ペアとなる衣服用ファンへ電源供給する2本のケーブルの間に、ペルチェ冷却ユニットへ電源供給するケーブルが介在している。電源ケーブルは、ペアの衣服用ファンのみ装着され、ペルチェ冷却ユニットの装着が想定されていないファン付き衣服(EFウェア)に対しても、ペアの衣服用ファンへ電源供給する電源ケーブルとして、使用することができる。

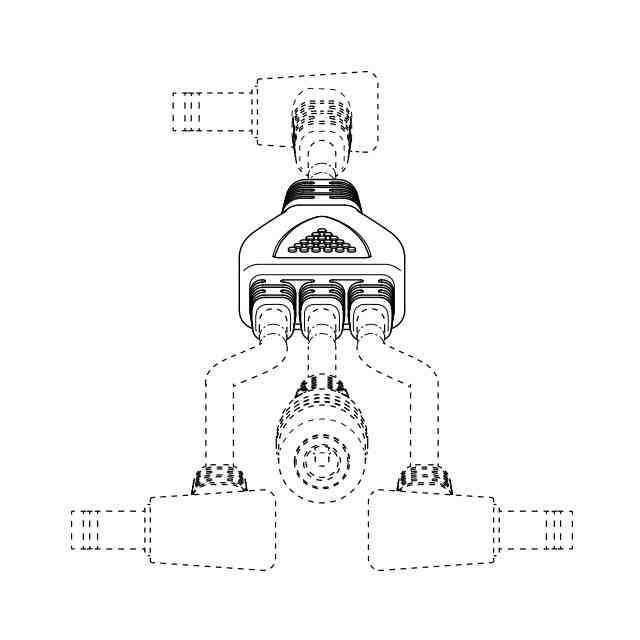

意匠の説明[各部の名称を示す参考斜視図]を除いた図面中、実線で表している部分が、意匠登録を受けようとする部分である。[斜視図2]、[斜視図3]は、平面図に近い角度で背面側、正面側から見た斜視図である。[斜視図4]、[斜視図5]は、底面図に近い角度で正面側、背面側から見た斜視図である。[斜視図1]、[斜視図2]、[斜視図3]、[斜視図4]、[斜視図5]の稜部に表されている破切れた細線は、模様を表す線ではなく、立体表面の形状を表す線である。図面中、ケーブルの一部を省略し、その省略部分との境界部分を一点鎖線で示している。

関連意匠
