意匠ウォッチ

発行日2024-05-15
公報種別意匠公報(S)
登録番号1770473
登録日2024-05-07
意匠に係る物品ペルチェ式冷却ユニット
意匠分類D4-410(暖冷房機又は空調換気機器)
出願番号2023022457
出願日2023-10-27
意匠権者長信ジャパン株式会社
代理人個人,個人

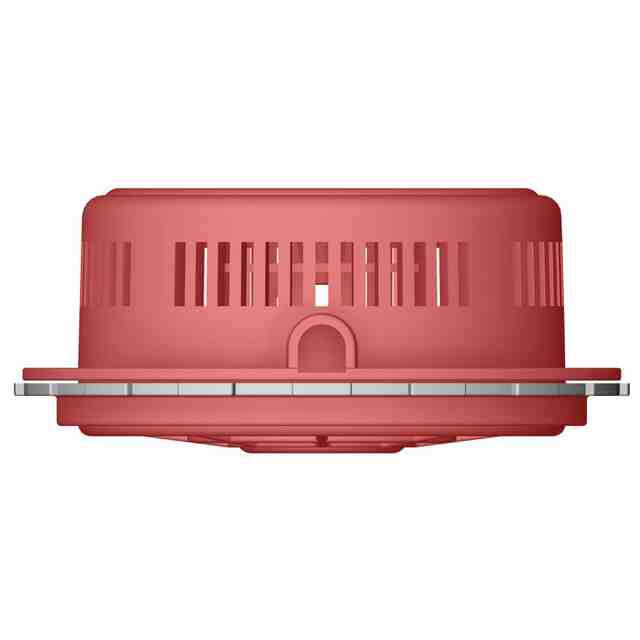

意匠に係る物品の説明本願意匠に係る物品は、衣服の背中側部分等に対し、着脱自在に装着されるペルチェ冷却ユニットであり、電源ケーブルを介してモバイルバッテリから電源供給される。[参考斜視図]に示すように、ペルチェ冷却ユニットは、筒状の本体内に、ペルチェ素子を備えたペルチェモジュールを備え、ペルチェ効果によるペルチェ素子の吸熱作用によって、本体頂部側に設けられた冷却面が低温となる。冷却面と反対側の本体底部には、その周縁部分に本体フランジが形成されている。フランジを形成した環体は、内周面に雌ネジを形成し、本体の外周面に形成した雄ネジと螺合することによって、本体に対して着脱自在に取り付け可能である。電源ケーブルの接続端部は、本体フランジに形成された山型部分に挿通され、本体内で取り付けられる。衣服に形成された装着用穴の周縁部分を、本体フランジと環体のフランジとの間に挟み込み、環体を、冷却面とは反対側の本体底部側から締め回すことによって、ペルチェ冷却ユニットが衣服に装着される。[正面図]に示すように、本体内には、ペルチェモジュールから放出される熱を、本体底部側の開口面から排出する放熱ファンが設けられている。ユーザが衣服を着用したとき、本体の冷却面が肌着などに接触し、清涼感を得ることができる。

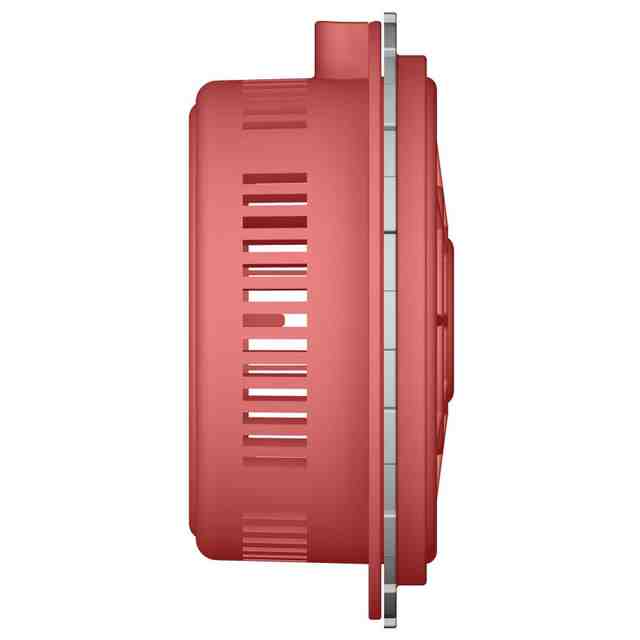

意匠の説明赤色で着色した部分以外の部分が、意匠として意匠登録を受けようとする部分である。各図の表面全体に表された濃淡は、いずれも立体的形状を特定するためのものである。右側面図は、左側面図と対称的であるため省略している。

関連意匠
