意匠ウォッチ

発行日2024-06-12
公報種別意匠公報(S)
登録番号1745526
登録日2023-05-29
意匠に係る物品動物威嚇銃
意匠分類K3-130(農業用機械器具、鉱山機械、建設機械等)
出願番号2022028284
出願日2022-12-21
意匠権者株式会社カヌープロマルチ工業
代理人

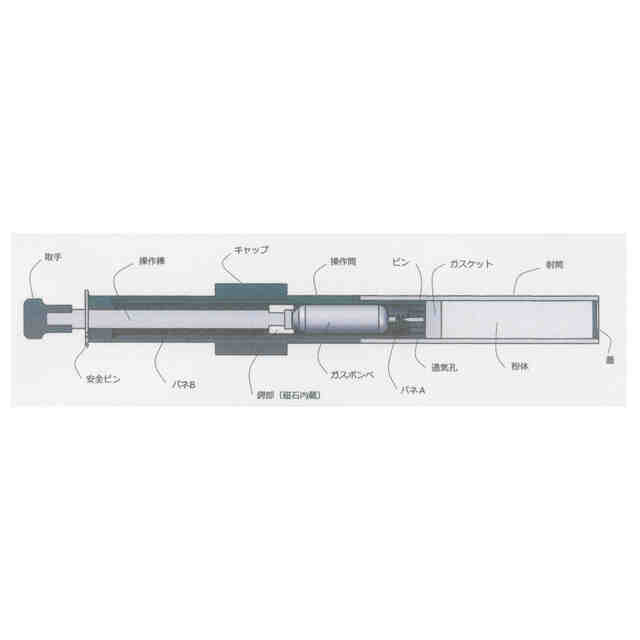

意匠に係る物品の説明本物品は、動物を威嚇するために使用する携帯用威嚇銃であり、各部の機能を示す参考断面図に示すように、先端を蓋、後端をガスケット(コルク等)で閉じ、内部に粉体を充填した射筒と、通気孔を有する前方壁にガスボンベ開口用ピンを配置し、バネAを挟んでガスボンベを内蔵するとともに、後方はバネBを挟んでガスボンベが前後に摺動可能な周壁を有する操作筒と、操作人がガスボンベをバネBに抗して動かすための操作棒、及び操作筒に操作棒とバネBを取り付けるためのキャップから構成され、操作棒の前方にガスボンベを吸着する磁石内蔵の鍔部、後方に取手、その近傍に安全ピンが取り付けられている。本物品の操作は、使用状態を示す参考図に示すように、威嚇する動物に遭遇した際、操作棒の安全ピンを引き抜き、射筒の先端を動物に向け、片手で操作筒やキャップを握り、もう片方の手で操作棒の取手を手前に最大限引いた後、握りを離すことで行われる。この操作により、ガスボンベはバネBの反発力によって操作筒前方壁のピン先へと移動し、そこでガスボンベの口が突き破られ、ガスが噴出する。噴出したガスは通気孔を通り抜け、ガスケットを破壊するため、射筒内の粉体は、ガス、ガスケット、及び蓋を伴い、動物に向かって放出される。

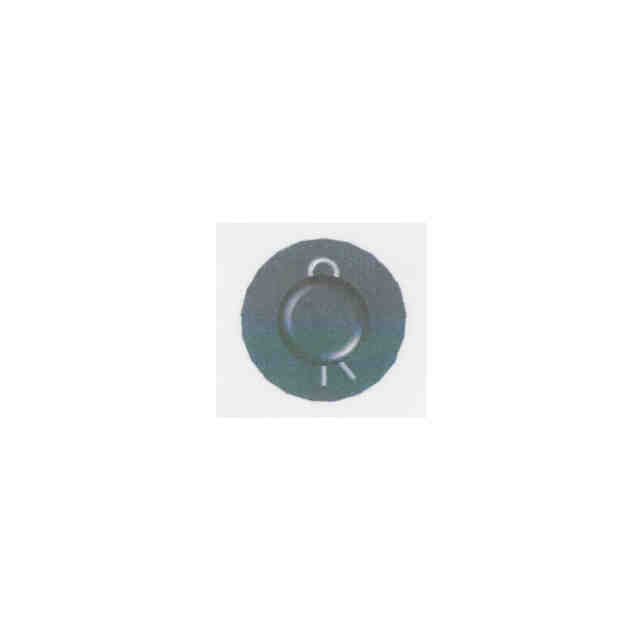

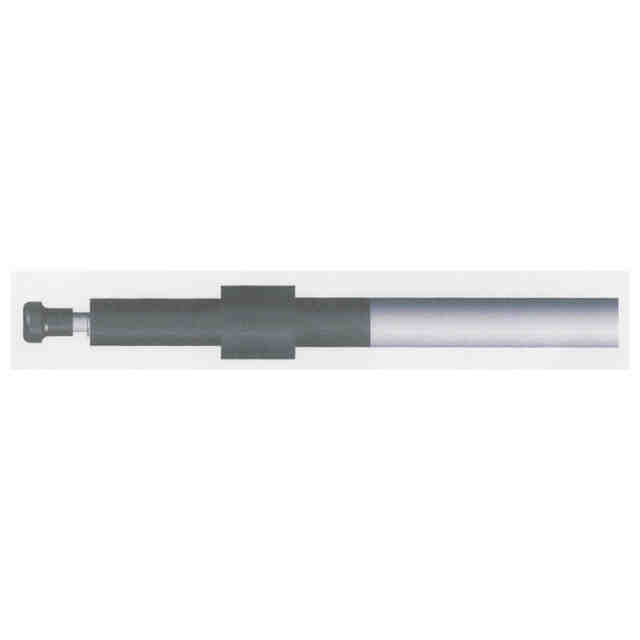

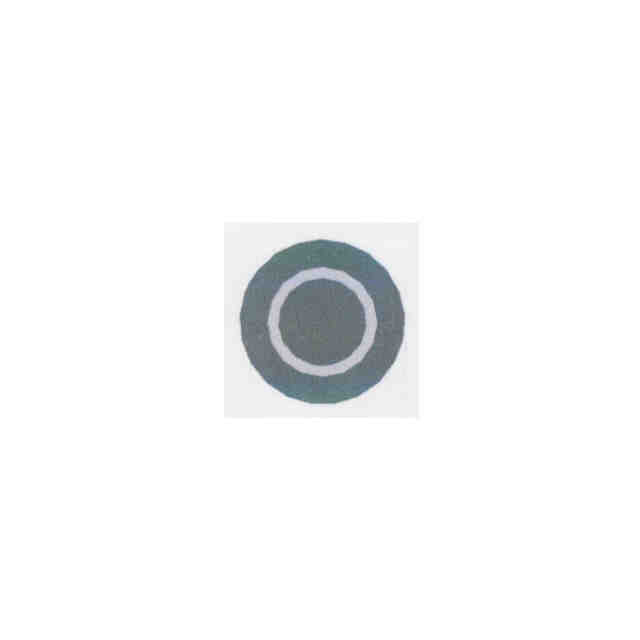

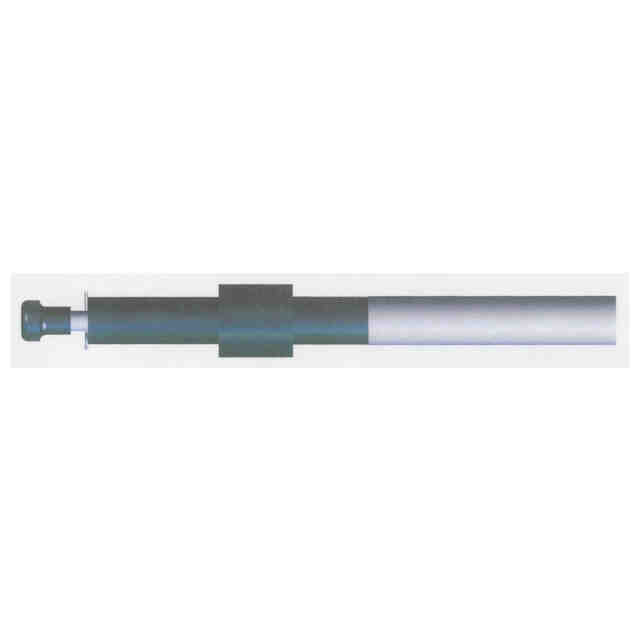

意匠の説明各図の表面全体に表された濃淡は、いずれも立体形状を特定するためのものである。

関連意匠
