発行日2025-06-02
公報種別意匠公報(S)
登録番号1715889
登録日2022-05-17
意匠に係る物品延焼防止シート
意匠分類H1-890(基本的電気素子)
出願番号2021018855
出願日2021-08-27
意匠権者信越ポリマー株式会社,Shin-Etsu Polymer Co.,Ltd.
代理人めぶき国際特許業務法人,個人

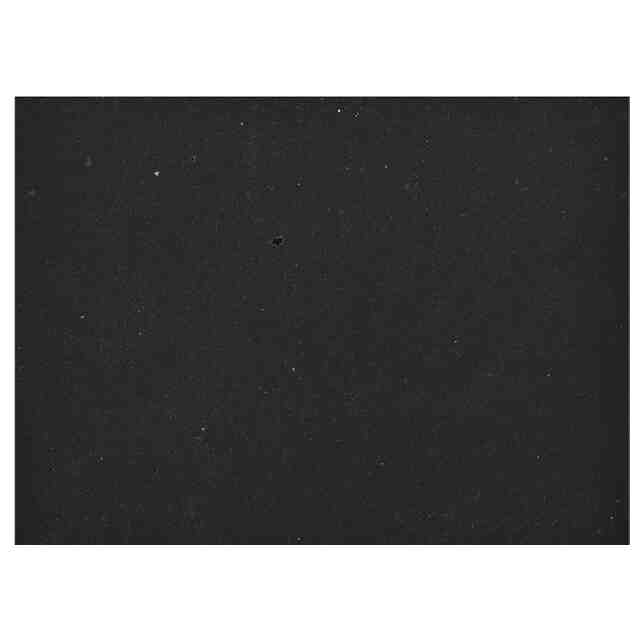

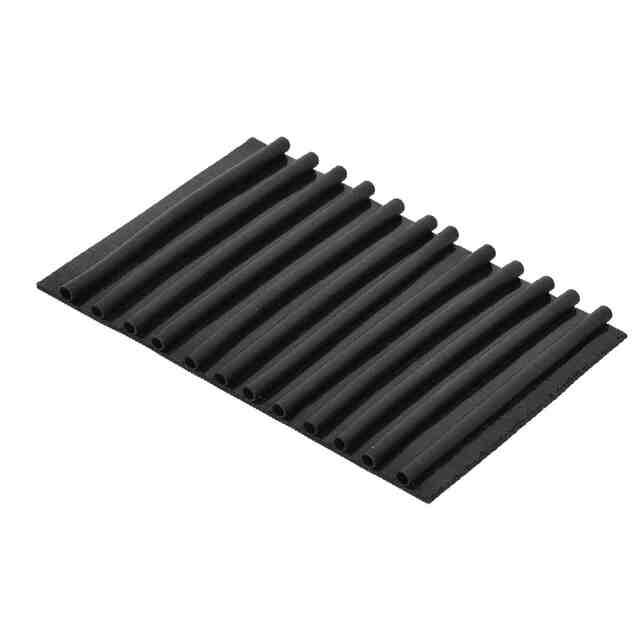

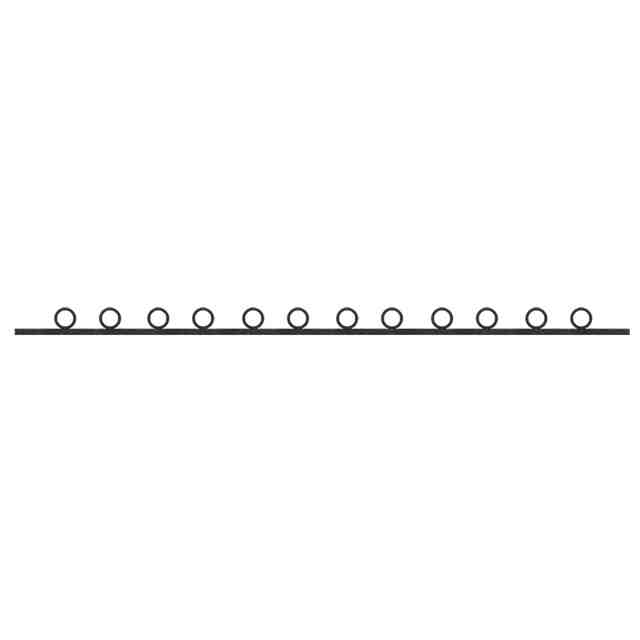

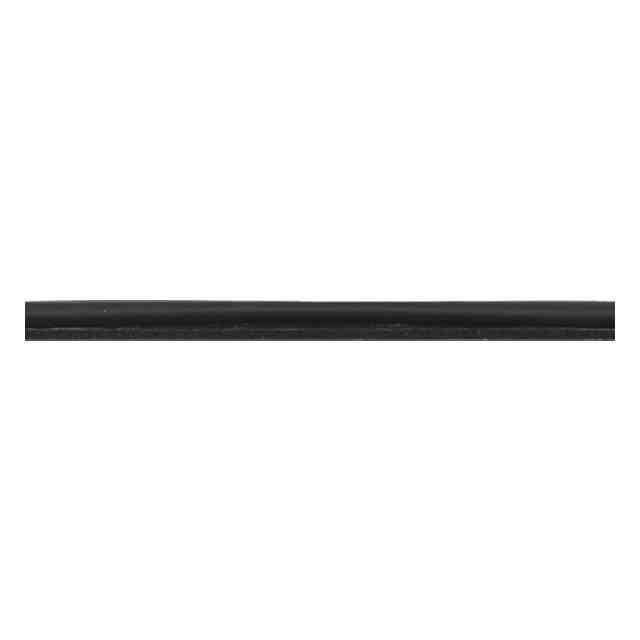

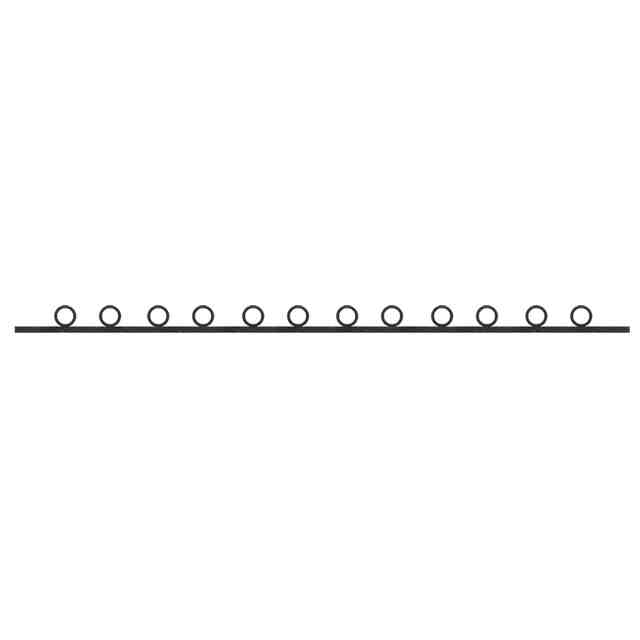

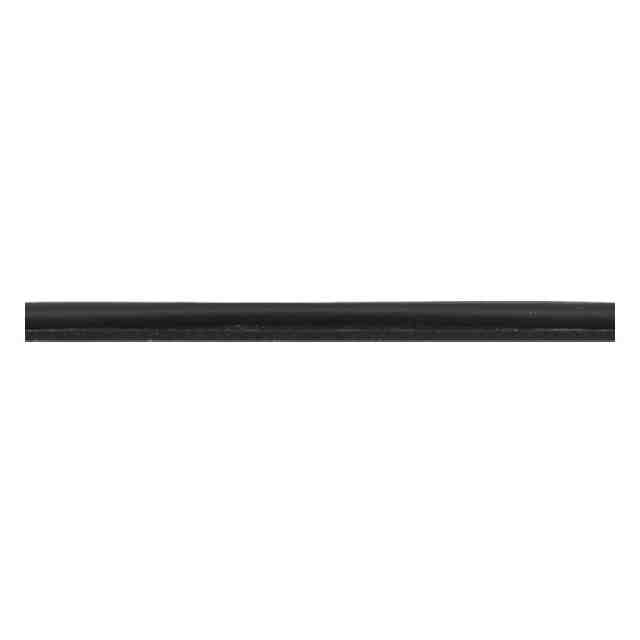

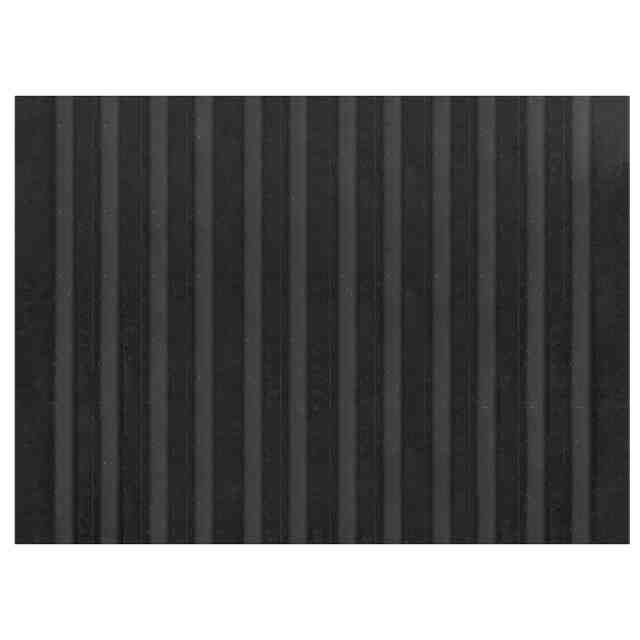

意匠に係る物品の説明この物品は、バッテリーの内部に複数並べて配置されるバッテリーセルとバッテリーセルとの間に挟持して使用されるシートであって、過熱したバッテリーセルの熱が隣のバッテリーに伝導して延焼するのを防止する延焼防止シートである。この物品は、平面視にて長方形のゴムシートの片面に、12本のゴム製の円筒を並べて固着させた形態を有する。ゴムシートおよび円筒は、ゴム中に、難燃材としてカーボンフィラーを分散したゴム状成形体である。この物品は、使用の際、バッテリーセルとバッテリーセルとの間において、円筒の長さ方向をバッテリーセルの高さ方向に向けた状態にて円筒を圧縮変形させて挟持される。

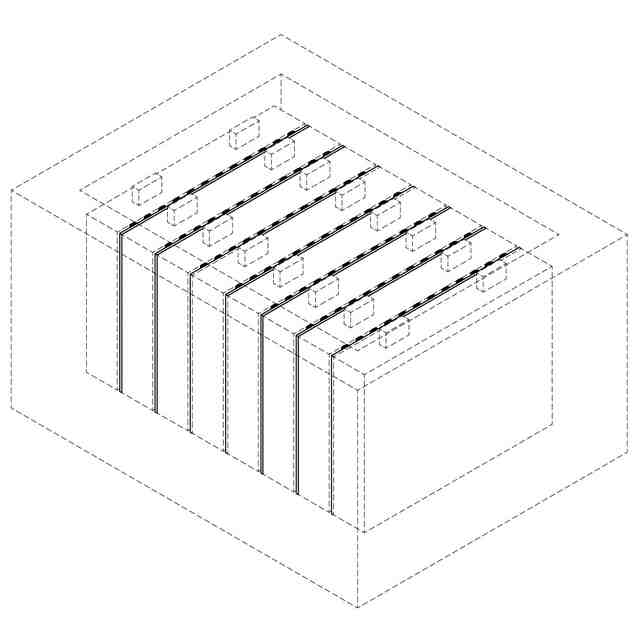

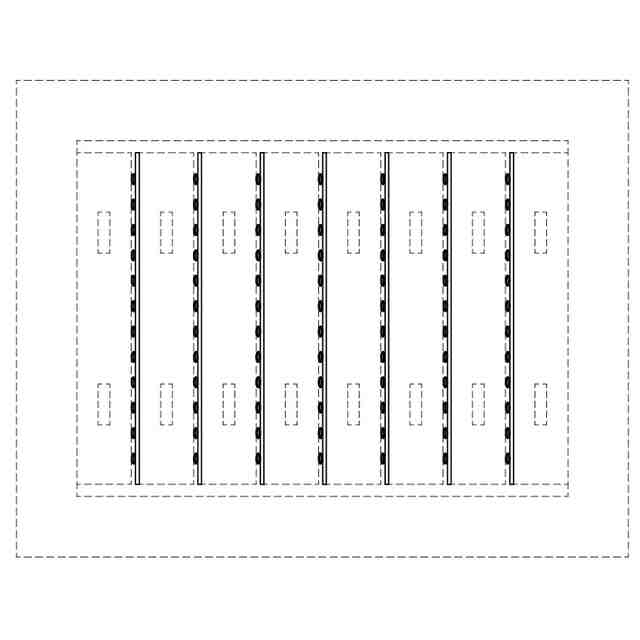

意匠の説明図面の使用状態を示す参考平面図および使用状態を示す参考透過斜視図において、実線で描かれた部分は本物品であり、点線で描かれた部分は本物品外のバッテリーの筐体および当該筐体内に配置される8個のバッテリーセルである。筐体の形態は、上方を開口させた箱型である。
