発行日2024-12-16
公報種別意匠公報(S)
登録番号1702688
登録日2021-12-01
意匠に係る物品熱伝導ユニット
意匠分類K6-590(化学機械器具)
出願番号2021007697
出願日2021-04-13
意匠権者信越ポリマー株式会社,Shin-Etsu Polymer Co.,Ltd.
代理人めぶき国際特許業務法人,個人

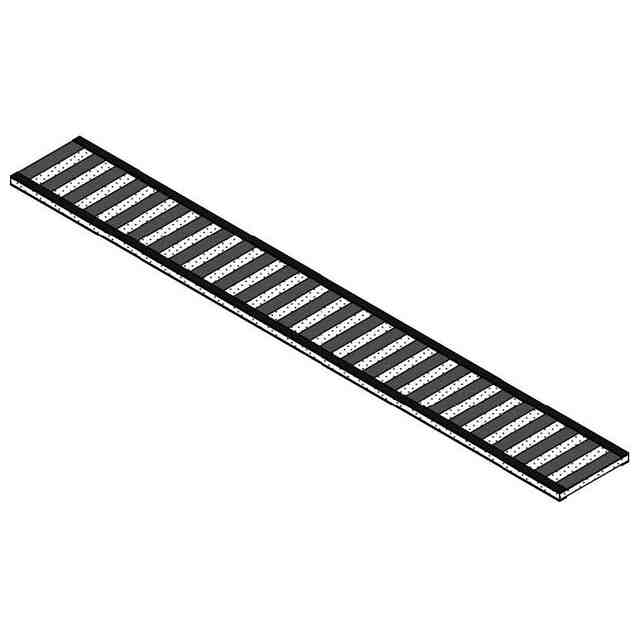

意匠に係る物品の説明この物品は、熱源と冷却部材との間に挟んで、熱源からの熱を冷却部材に伝導させるシート形状の部材であって、特に、バッテリーセル(熱源の一例)と、バッテリーセルを装填している筐体(冷却部材の一例)との間に挟んで使用する際に好適な熱伝導ユニットである。この熱伝導ユニットの大きさは、熱源の大きさに応じて可変であり、幅20～150mm、長さ150～500mm、厚さ3～10mmを例示できる。

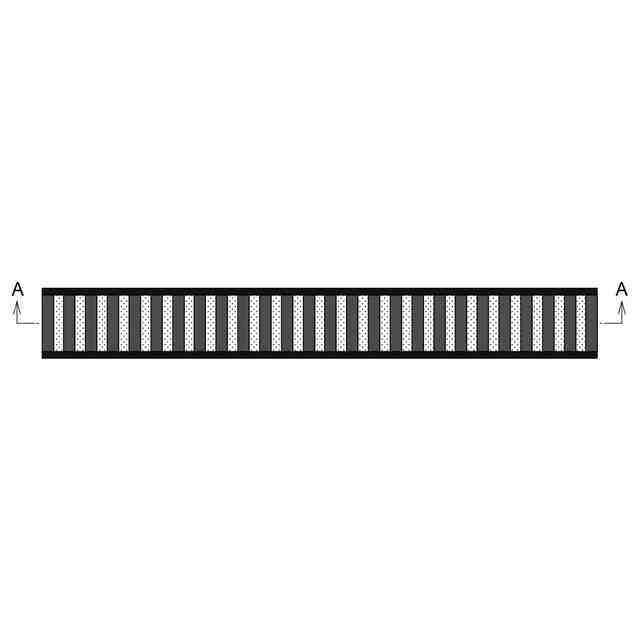

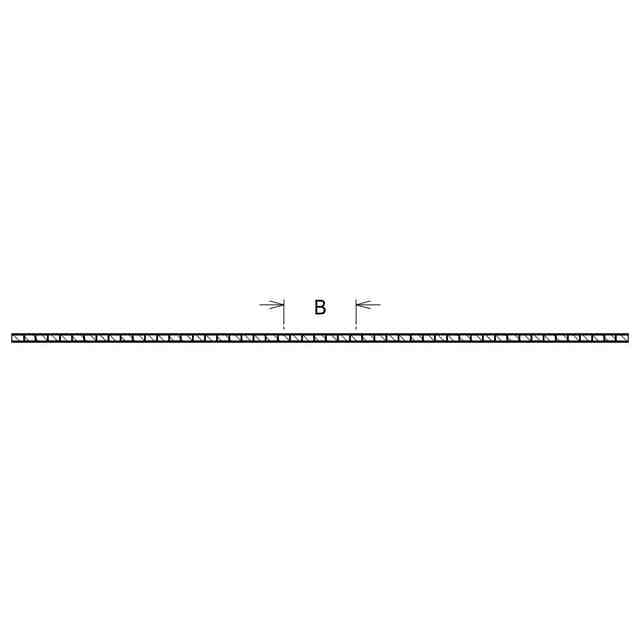

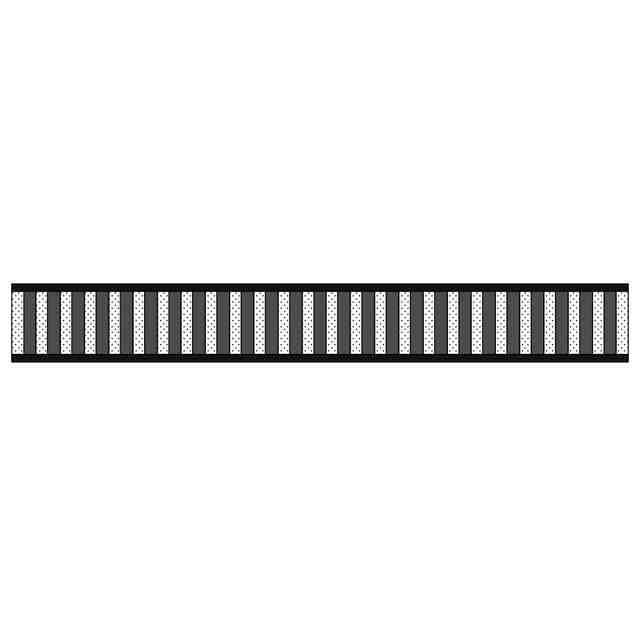

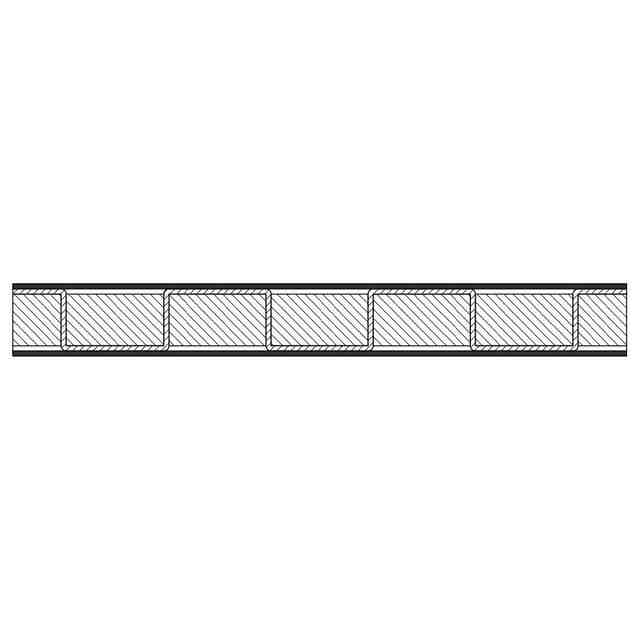

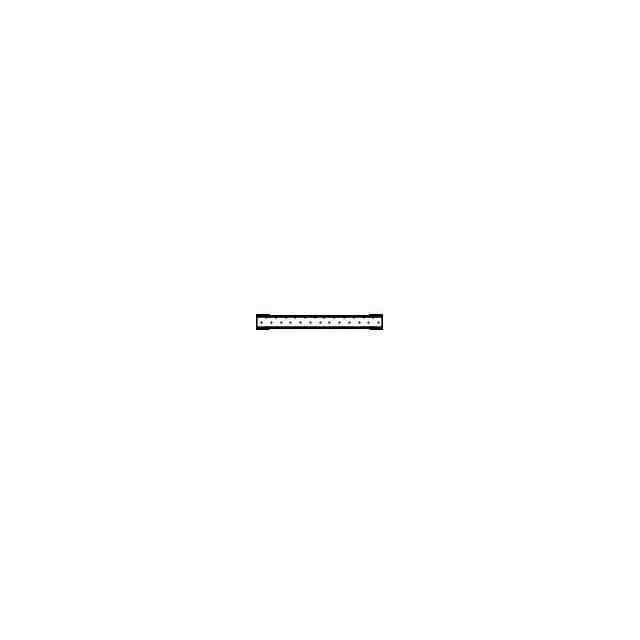

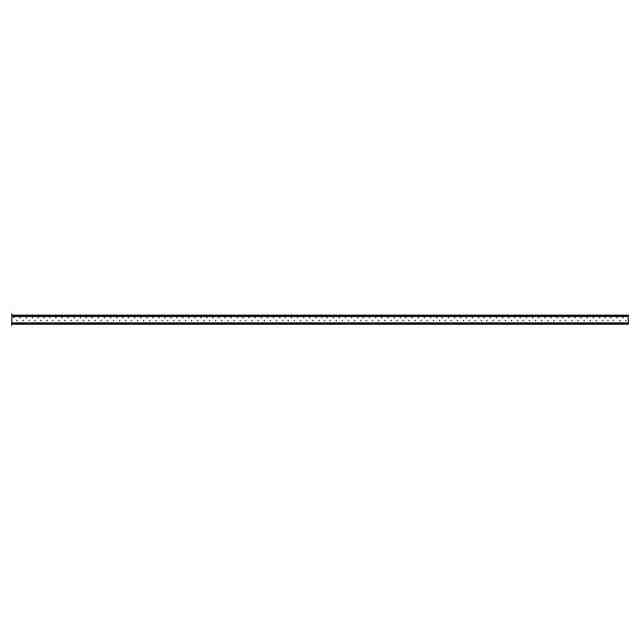

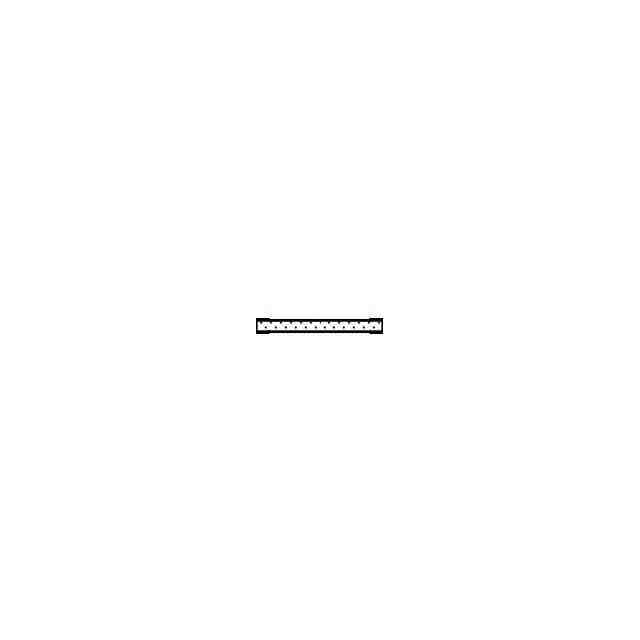

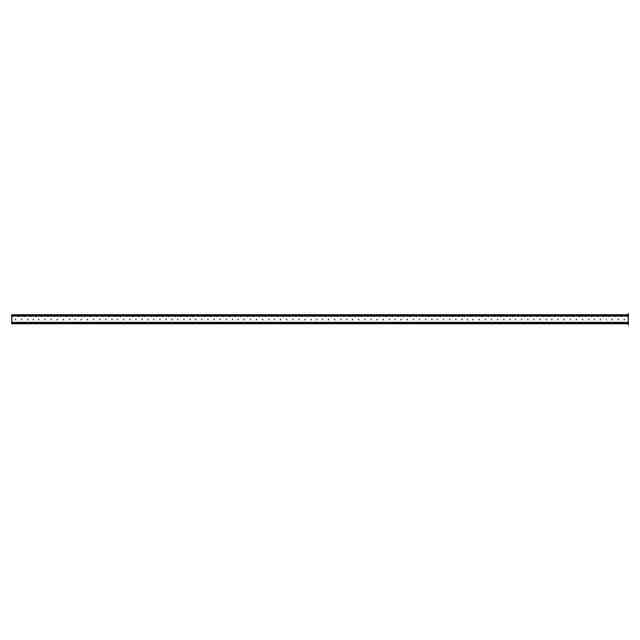

意匠の説明「A-A線断面参考図」は、意匠に係る物品の平面図のA-A線により本物品を切断したときの断面を示す参考図である。「B部拡大参考図」は、「A-A線断面参考図」における幅Bの部分を拡大して示す参考図である。「平面図」および「底面図」において、本物品の幅方向の両側に本物品の長さ方向にわたって延びる2本の濃黒色の帯は、セパレータ付きの粘着層である。「平面図」および「底面図」において、濃黒色の帯に挟まれた領域に、本物品の長さ方向にわたって平面と底面とに交互に露出する薄黒色の部分は、熱伝導性に優れるフィルム状の部材である。「B部拡大参考図」において、熱伝導フィルムの厚さは、見やすさを考慮して実際の厚さより大きく描かれている。「B部拡大参考図」において、本物品の厚さ方向両側の濃黒色のラインは、セパレータの断面を示す。「B部拡大参考図」において、本物品の厚さ方向両側の濃黒色のラインの内側の白抜きの領域は、粘着層を示す。「平面図」および「底面図」において、薄黒色の熱伝導性に優れるフィルム状の部材と濃黒色のセパレータ付きの粘着層とを備える斑点付白抜きのベース部材は、多孔性のスポンジ部材である。各図におけるベース部材の斑点はスポンジの孔を示す。

関連意匠
