意匠ウォッチ

発行日2024-12-25
公報種別意匠公報(S)
登録番号1703322
登録日2021-12-10
意匠に係る物品乗用自動車
意匠分類G2-2100W13(車両)
出願番号2021000409
出願日2021-01-08
意匠権者ソニーグループ株式会社
代理人個人

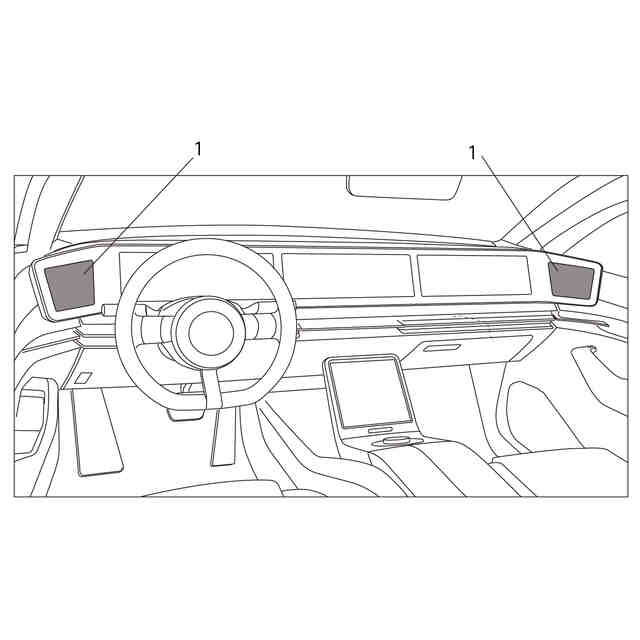

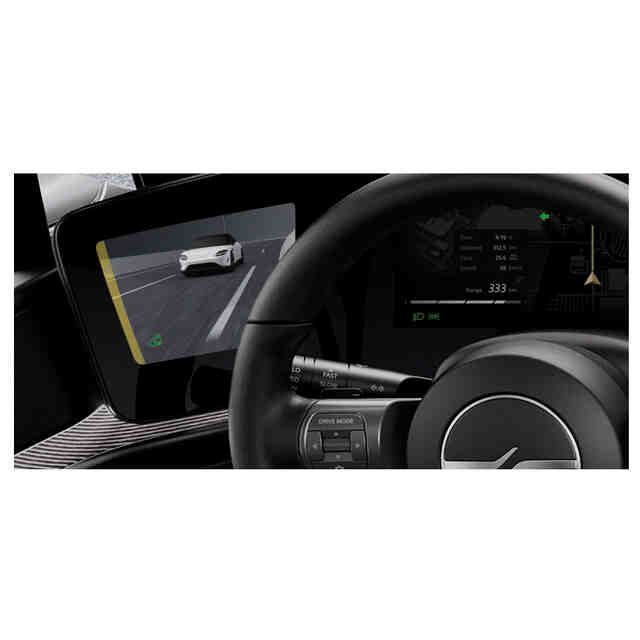

意匠に係る物品の説明本願意匠に係る物品は自動走行が可能な乗用自動車である。車内前方の参考部分拡大斜視図において引出線1で示す薄墨で着色した部分は、物理的なサイドミラーのように後続車などの後方確認用の映像を写す画像表示領域(以下「サイドミラー画像表示領域」という。)である。

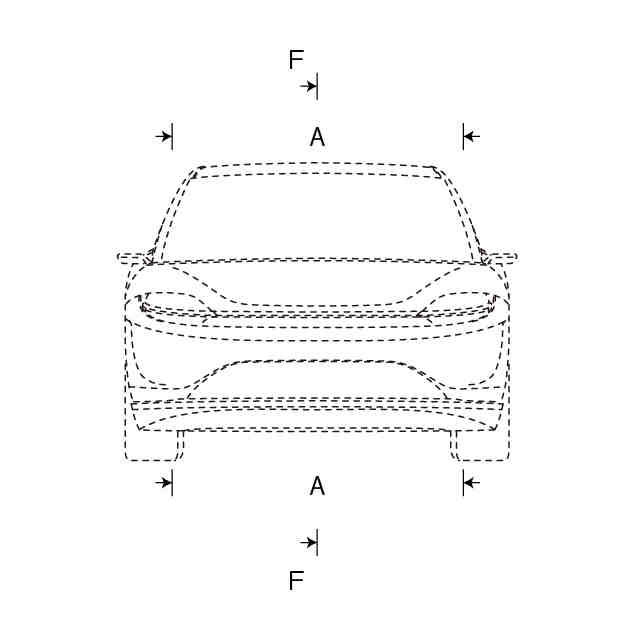

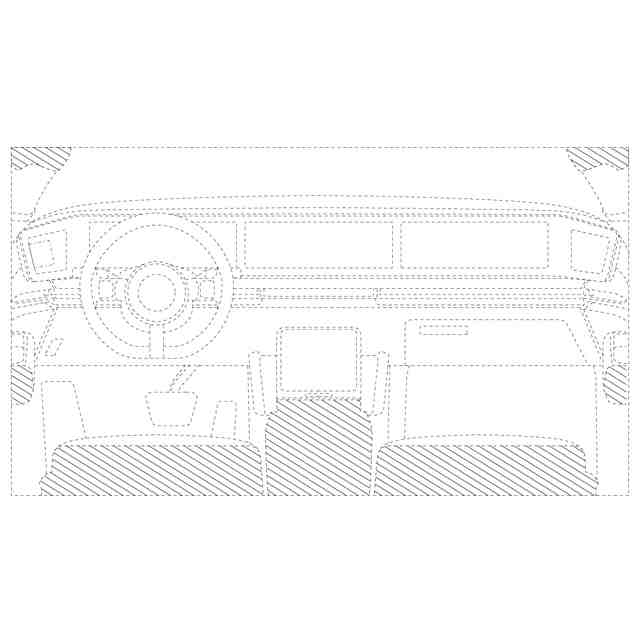

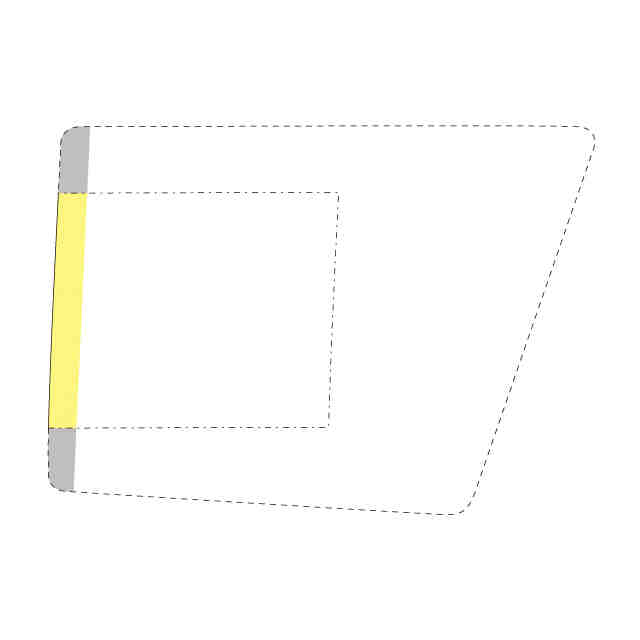

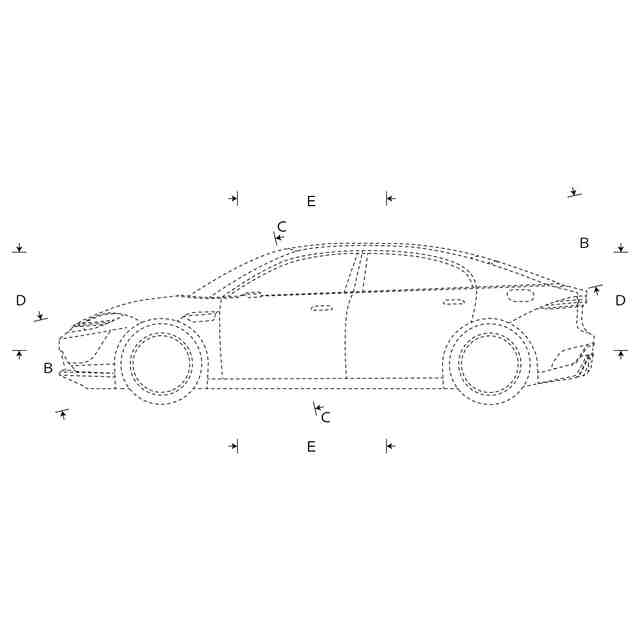

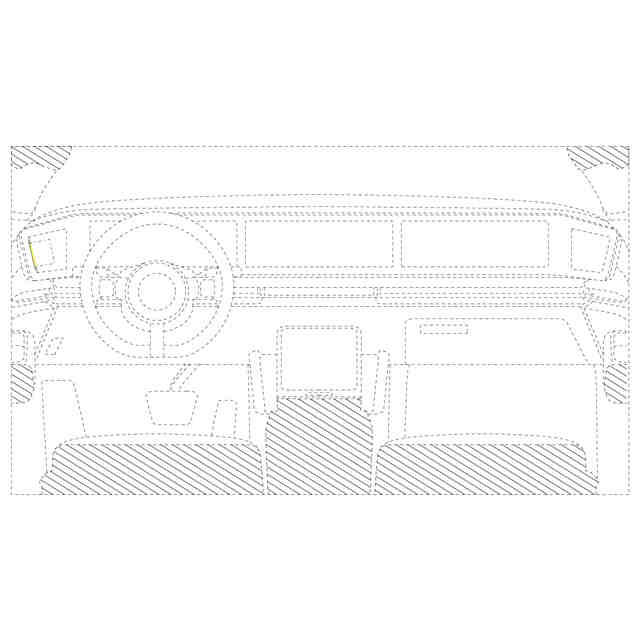

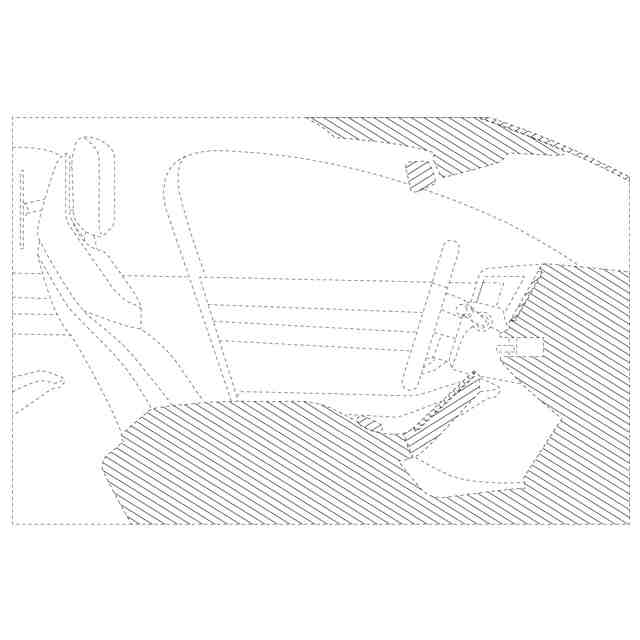

意匠の説明実線と一点鎖線で囲んだ部分が意匠登録を受けようとする部分である(サイドミラー画像表示領域に映し出される後続車、路面その他の風景などの後方確認用の映像は、本願物品が搭載するカメラによって車体後方を撮影している映像そのものであり意匠登録の対象となる画像ではないので、当該映像自体は意匠登録を受けようとする部分に含まれない。)。画像表示領域の拡大図及び同2は、A-B部分のC-C線拡大断面図において左側に位置するサイドミラー画像表示領域に正対した状態の部分拡大図である。自動走行時の車線変更の際に後続車に衝突する可能性がある場合などドライバーの注意を喚起する必要がある場合において、サイドミラー画像表示領域は、A-B部分のC-C線拡大断面図と同2とを行き来する変化(画像表示領域の拡大図と同2とを行き来する変化)が繰り返される。本願はサイドミラー画像表示領域における上記変化の態様を含めて意匠登録を受けようとするものである。左側面図は右側面図と対称に現れるので省略する。平面図、背面図及び底面図は、意匠登録を受けようとする部分以外の部分のみ現れるので省略する。本願物品のフロントガラス及びその他の窓部分は透明であるが、正面図及び右側面図は、これらを不透明のものとして表している。各断面図は内部機構を省略して表している。各図における一点鎖線は意匠登録を受けようとする部分とそれ以外の部分の境界のみを表している。

関連意匠
