公開番号2025162284
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065476
出願日2024-04-15
発明の名称保持部材及び容器
出願人WOTA株式会社
代理人弁理士法人きさらぎ国際特許事務所
主分類B65D 45/20 20060101AFI20251020BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】容器本体の取り付け及び取り外しを容易にさせ、かつ、容器本体の取り外し時に容器本体から液体が零れることを抑制することが可能な保持部材及び容器に関する。
【解決手段】容器本体及び蓋部のいずれか一方に相対的に回動可能に設けられ、容器本体に対する蓋部の装着状態を維持するための保持部材であって、容器本体及び蓋部のいずれか他方に設けられた突起部を挿入させることが可能な挿入溝を備え、挿入溝は、保持部材の回動軸を中心とした円周方向に延びており、突起部を該挿入溝に沿って摺動させることにより、容器本体及び蓋部に対する保持部材の相対的な回転運動を、容器本体と蓋部とを離間させる直進運動に変換可能に構成されており、挿入溝は、容器本体及び蓋部の装着状態と非装着状態との切り替え時に、突起部が該挿入溝内に位置する長さを有する。

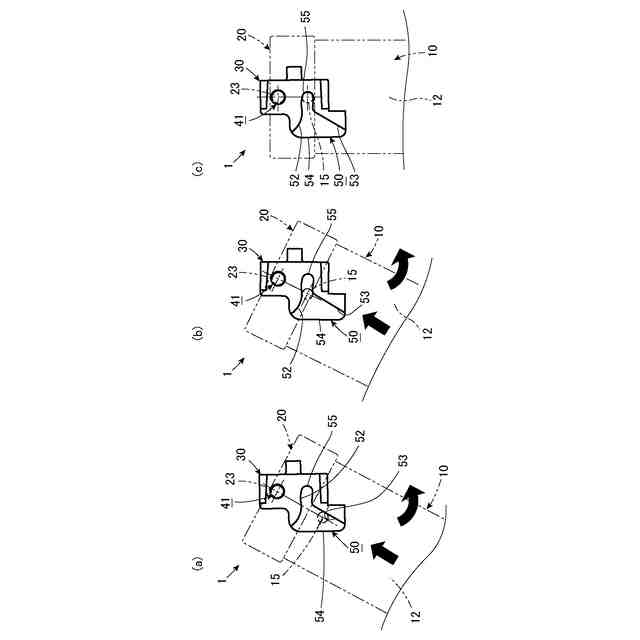

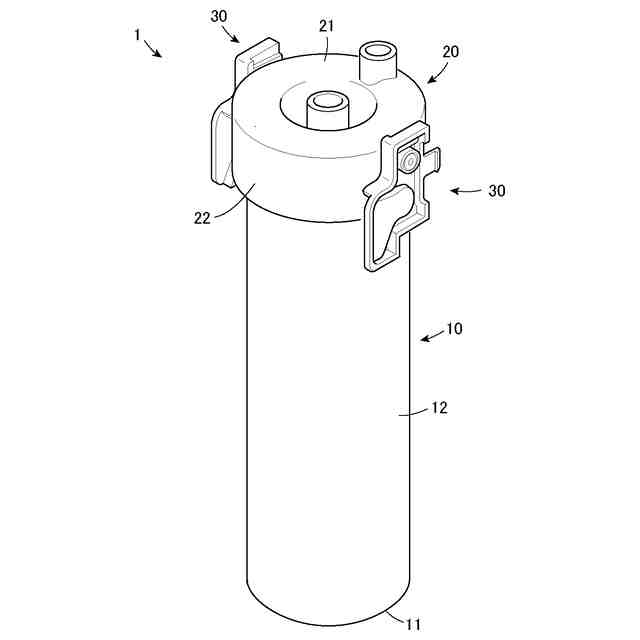

【選択図】図1
特許請求の範囲【請求項１】

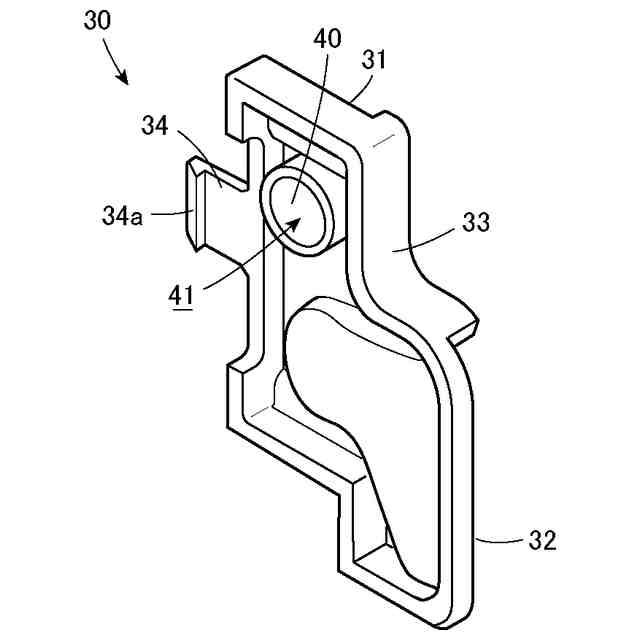

容器本体及び蓋部のいずれか一方に相対的に回動可能に設けられ、前記容器本体に対する前記蓋部の装着状態を維持するための保持部材であって、
前記容器本体及び前記蓋部のいずれか他方に設けられた突起部を挿入させることが可能な挿入溝を備え、
前記挿入溝は、前記保持部材の回動軸を中心とした円周方向に延びており、前記突起部を該挿入溝に沿って摺動させることにより、前記容器本体及び前記蓋部に対する前記保持部材の相対的な回転運動を、前記容器本体と前記蓋部とを接近又は離間させる直進運動に変換可能に構成されており、
前記挿入溝は、前記容器本体及び前記蓋部の前記装着状態と非装着状態との切り替え時に、前記突起部が該挿入溝内に位置する長さを有する
保持部材。
続きを表示（約 920 文字）【請求項２】

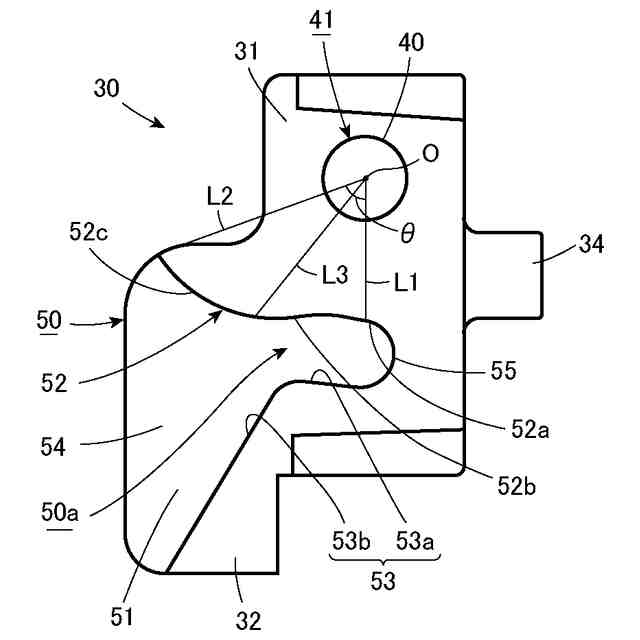

前記挿入溝は、前記保持部材の回動軸を中心とした円周方向に延びる第１壁面部を有し、
前記保持部材は、前記突起部を前記第１壁面部に沿って摺動させることにより、前記相対的な回転運動を前記直進運動に変換可能に構成されており、

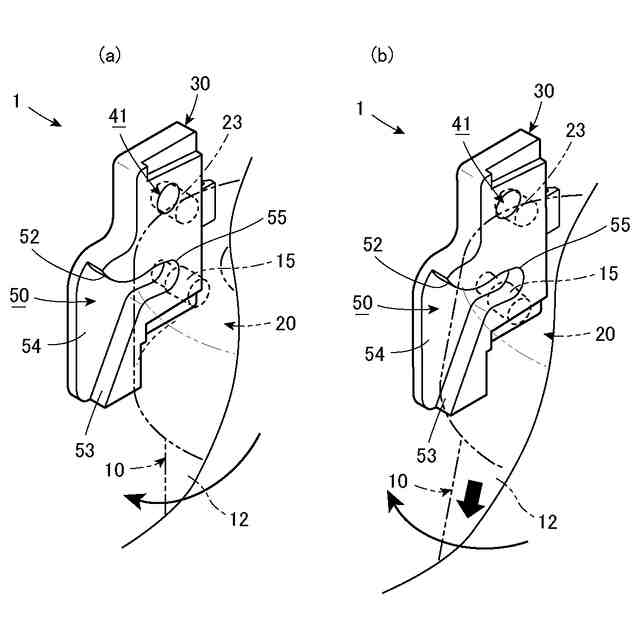

前記第１壁面部は、前記容器本体及び前記蓋部が前記装着状態から前記非装着状態に切り替わる際に、前記突起部が該第１壁面部上に位置する長さを有する
請求項１に記載の保持部材。
【請求項３】
前記挿入溝は、該挿入溝内に前記突起部を挿入させるための開放端部を有し、
前記第１壁面部は、前記挿入溝の内側から前記開放端部に向けて、湾曲する曲面部を有する
請求項２に記載の保持部材。
【請求項４】
前記挿入溝は、前記第１壁面部に対向する第２壁面部を有し、
前記保持部材は、前記突起部を前記第２壁面部に沿って摺動させることにより、前記相対的な回転運動を、前記容器本体と前記蓋部とを接近させる直進運動に変換可能に構成されている
請求項２又は３に記載の保持部材。
【請求項５】

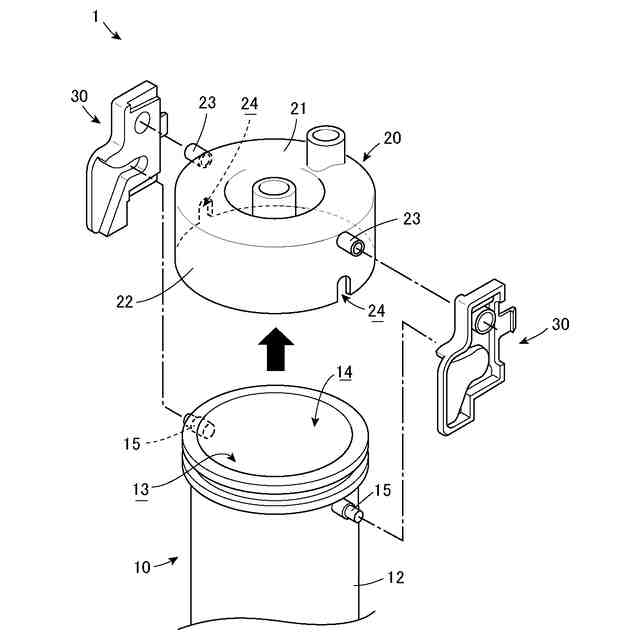

開口部を有する容器本体と、
前記容器本体の前記開口部を閉塞可能な蓋部と、
前記容器本体及び前記蓋部のいずれか一方に相対的に回動可能に設けられ、前記容器本体に対する前記蓋部の前記装着状態を維持するための保持部材と
を備え、
前記容器本体及び前記蓋部のいずれか他方には、突起部が設けられており、
前記保持部材には、前記突起部を挿入させることが可能な挿入溝が形成されており、
前記挿入溝は、前記保持部材の回動軸を中心とした円周方向に延びており、前記突起部を該挿入溝に沿って摺動させることにより、前記容器本体及び前記蓋部に対する前記保持部材の相対的な回転運動を、前記容器本体と前記蓋部とを接近又は離間させる直進運動に変換可能に構成されており、
前記挿入溝は、前記容器本体及び前記蓋部の前記装着状態と非装着状態との切り替え時に、前記突起部が該挿入溝内に位置する長さを有する
容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、保持部材及び容器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、例えば、手洗い装置の筐体等の被取付対象に取り付けられる容器が知られている（特許文献１等）。従来の容器は、被取付対象に取り付けられる蓋部と、蓋部に対して取り付け可能に構成された容器本体とを備えている。この容器本体には、液体が収容されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１８６３４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の容器では、容器本体の落下を防止する観点から、蓋部に対して容器本体を固く取り付けなければならず、それゆえ、容器本体の取り付けや容器本体の取り外しに労力を要するという問題がある。また、蓋部から容器本体を取り外す際に、容器本体から液体が零れる恐れがあるという問題もある。
【０００５】
本発明は、容器本体の取り付け及び取り外しを容易にさせ、かつ、容器本体の取り外し時に容器本体から液体が零れることを抑制することが可能な保持部材及び容器に関する。
【課題を解決するための手段】
【０００６】
本発明に係る保持部材は、容器本体及び蓋部のいずれか一方に相対的に回動可能に設けられ、前記容器本体に対する前記蓋部の装着状態を維持するための保持部材であって、前記容器本体及び前記蓋部のいずれか他方に設けられた突起部を挿入させることが可能な挿入溝を備え、前記挿入溝は、前記保持部材の回動軸を中心とした円周方向に延びており、前記突起部を該挿入溝に沿って摺動させることにより、前記容器本体及び前記蓋部に対する前記保持部材の相対的な回転運動を、前記容器本体と前記蓋部とを接近又は離間させる直進運動に変換可能に構成されており、前記挿入溝は、前記容器本体及び前記蓋部の前記装着状態と非装着状態との切り替え時に、前記突起部が該挿入溝内に位置する長さを有する。
【０００７】
本発明に係る保持部材において、前記挿入溝は、前記保持部材の回動軸を中心とした円周方向に延びる第１壁面部を有し、前記保持部材は、前記突起部を前記第１壁面部に沿って摺動させることにより、前記相対的な回転運動を前記直進運動に変換可能に構成されており、前記第１壁面部は、前記容器本体及び前記蓋部が前記装着状態から前記非装着状態に切り替わる際に、前記突起部が該第１壁面部上に位置する長さを有していても良い。
【０００８】
本発明に係る保持部材において、前記挿入溝は、該挿入溝内に前記突起部を挿入させるための開放端部を有し、前記第１壁面部は、前記挿入溝の内側から前記開放端部に向けて、湾曲する曲面部を有していてもよい。
【０００９】
本発明に係る保持部材において、前記挿入溝は、前記第１壁面部に対向する第２壁面部を有し、前記保持部材は、前記突起部を前記第２壁面部に沿って摺動させることにより、前記相対的な回転運動を、前記容器本体と前記蓋部とを接近させる直進運動に変換可能に構成されていても良い。
【００１０】
本発明に係る容器は、開口部を有する容器本体と、前記容器本体の前記開口部を閉塞可能な蓋部と、前記容器本体及び前記蓋部のいずれか一方に相対的に回動可能に設けられ、前記容器本体に対する前記蓋部の前記装着状態を維持するための保持部材とを備え、前記容器本体及び前記蓋部のいずれか他方には、突起部が設けられており、前記保持部材には、前記突起部を挿入させることが可能な挿入溝が形成されており、前記挿入溝は、前記保持部材の回動軸を中心とした円周方向に延びており、前記突起部を該挿入溝に沿って摺動させることにより、前記容器本体及び前記蓋部に対する前記保持部材の相対的な回転運動を、前記容器本体と前記蓋部とを接近又は離間させる直進運動に変換可能に構成されており、前記挿入溝は、前記容器本体及び前記蓋部の前記装着状態と非装着状態との切り替え時に、前記突起部が該挿入溝内に位置する長さを有する。
【発明の効果】
（【００１１】以降は省略されています）
