公開番号2025105682
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025068491,2024004268
出願日2025-04-18,2017-02-03
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 7/02 20060101AFI20250703BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技機の管理を好適に行うことが可能な遊技機を提供すること。

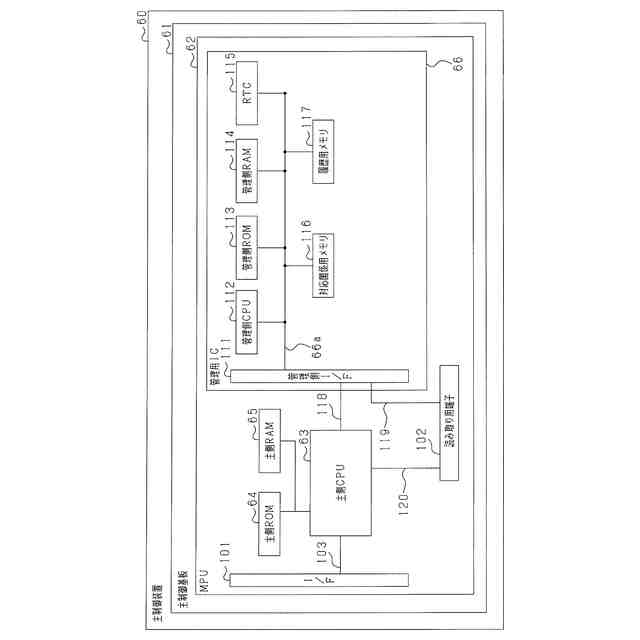

【解決手段】MPU62には主側CPU63だけではなく管理用IC66が設けられている。主側CPU63は管理用IC66と電気的に接続されており、各入球検知センサの検知結果が主側CPU63から管理用IC66に送信される。この場合、各入球検知センサの検知結果はそれぞれ対応する信号経路を通じて管理用IC66に送信されるが、各入球検知センサと信号経路との対応関係は動作電力の供給開始時に主側CPU63から管理用IC66に供給される。管理用IC66は各入球検知センサの検知結果の情報を履歴情報として履歴用メモリ117に格納する。また、管理側CPU112は演算契機が発生した場合に履歴用メモリ117の履歴情報を利用して各種パラメータを演算する。履歴情報及び各種パラメータは読み取り用端子102を通じて外部出力される。
【選択図】図17
特許請求の範囲【請求項１】
遊技の結果として所定事象が発生した場合にそれに対応する情報の記憶が所定記憶手段に実行されるようにするための所定記憶処理を実行することで所定情報が前記所定記憶手段に記憶されるようにする所定記憶実行手段と、
予め定められた演算契機が発生する度に、前記所定情報を利用して、所定の期間における遊技の結果に対応する態様情報を演算する情報演算手段と、
前記情報演算手段による演算により得られた前記態様情報を演算結果記憶手段に順次記憶させる結果記憶実行手段と、
を備え、
前記結果記憶実行手段は、前記情報演算手段による演算により得られた前記態様情報のうち記憶対象となる前記態様情報が前記演算結果記憶手段に記憶された状態となるようにする手段を備え、
前記情報演算手段による演算により得られた前記態様情報のうち記憶対象ではない前記態様情報は前記演算結果記憶手段に記憶された状態とならない構成であり、
本遊技機は、
前記情報演算手段による前記態様情報の演算が完了した後に、前記所定記憶手段の前記所定情報が消去されるようにするための手段と、
前記演算結果記憶手段に記憶された前記態様情報に対応する内容を報知することが可能である報知手段と、
を備え、
遊技の進行制御が停止される特定の事象が発生した場合には前記所定記憶実行手段による前記所定記憶処理が実行されない構成であることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関するものである。
続きを表示（約 5,900 文字）【背景技術】
【０００２】
遊技機としてパチンコ遊技機やスロットマシンが知られている。例えば、パチンコ遊技機では、遊技者に付与された遊技球を貯留する皿貯留部を遊技機前面部に備えており、当該皿貯留部に貯留された遊技球が遊技球発射装置に案内されて、遊技者の発射操作に応じて遊技領域に向けて発射される。そして、例えば遊技領域に設けられた入球部に遊技球が入球した場合に、例えば払出装置から皿貯留部に遊技球が払い出される。また、パチンコ遊技機においては、皿貯留部として上側皿貯留部と下側皿貯留部とを備えた構成も知られており、この場合、上側皿貯留部に貯留された遊技球が遊技球発射装置に案内され、当該上側皿貯留部にて余剰となった遊技球が下側皿貯留部に排出される（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－００９０５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、上記例示等のような遊技機においては、遊技機の管理が好適に行われる必要があり、この点について未だ改良の余地がある。
【０００５】
本発明は、上記例示した事情等に鑑みてなされたものであり、遊技機の管理を好適に行うことが可能な遊技機を提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
上記課題を解決すべく請求項１記載の発明は、遊技の結果として所定事象が発生した場合にそれに対応する情報の記憶が所定記憶手段に実行されるようにするための所定記憶処理を実行することで所定情報が前記所定記憶手段に記憶されるようにする所定記憶実行手段と、
予め定められた演算契機が発生する度に、前記所定情報を利用して、所定の期間における遊技の結果に対応する態様情報を演算する情報演算手段と、
前記情報演算手段による演算により得られた前記態様情報を演算結果記憶手段に順次記憶させる結果記憶実行手段と、
を備え、
前記結果記憶実行手段は、前記情報演算手段による演算により得られた前記態様情報のうち記憶対象となる前記態様情報が前記演算結果記憶手段に記憶された状態となるようにする手段を備え、
前記情報演算手段による演算により得られた前記態様情報のうち記憶対象ではない前記態様情報は前記演算結果記憶手段に記憶された状態とならない構成であり、
本遊技機は、
前記情報演算手段による前記態様情報の演算が完了した後に、前記所定記憶手段の前記所定情報が消去されるようにするための手段と、
前記演算結果記憶手段に記憶された前記態様情報に対応する内容を報知することが可能である報知手段と、
を備え、
遊技の進行制御が停止される特定の事象が発生した場合には前記所定記憶実行手段による前記所定記憶処理が実行されない構成であることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、遊技機の管理を好適に行うことが可能となる。
【図面の簡単な説明】
【０００８】

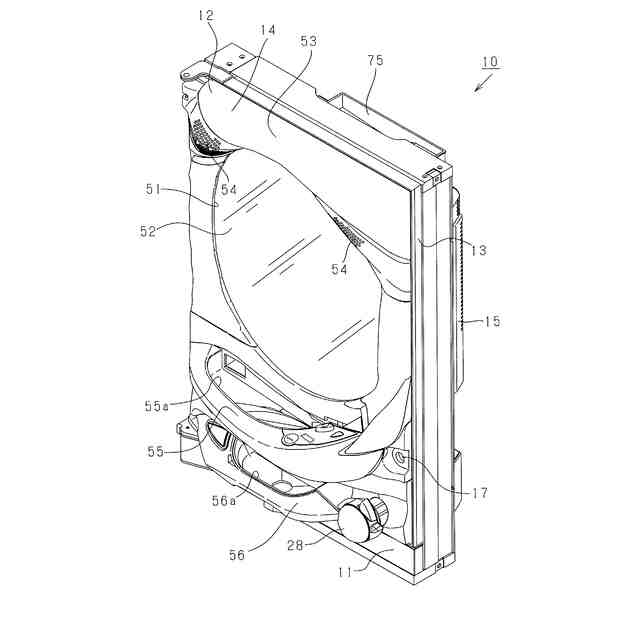

第１の実施形態におけるパチンコ機を示す斜視図である。

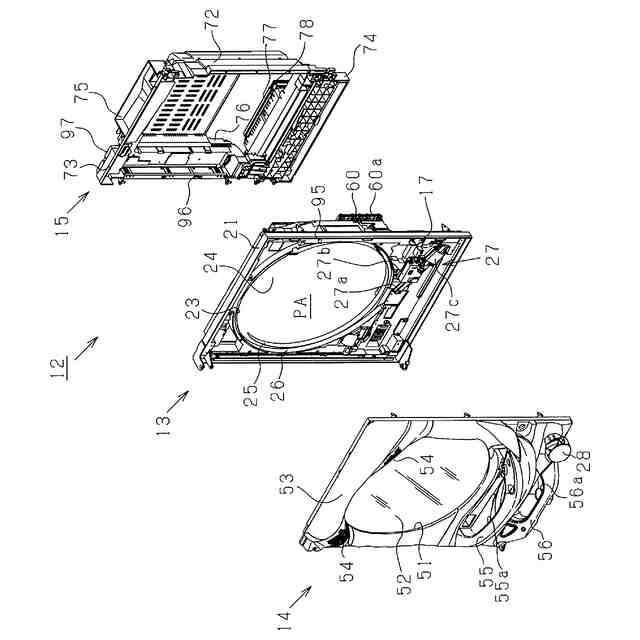

パチンコ機の主要な構成を分解して示す斜視図である。

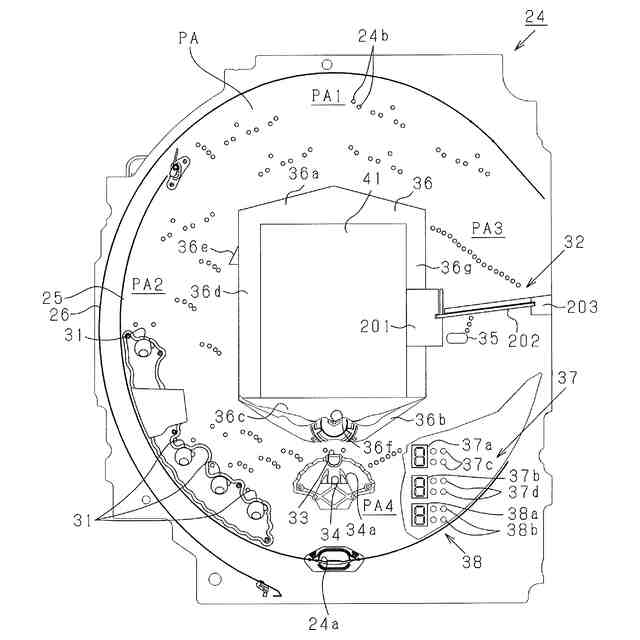

遊技盤の構成を示す正面図である。

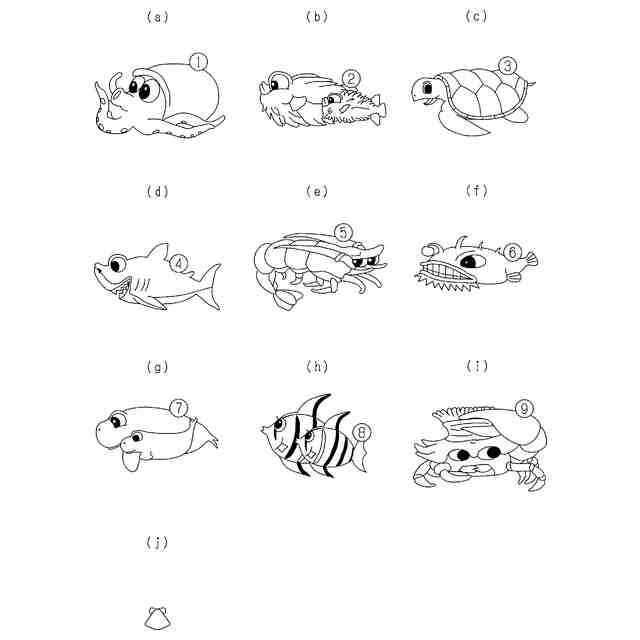

（ａ）～（ｊ）図柄表示装置の表示面における表示内容を説明するための説明図である。

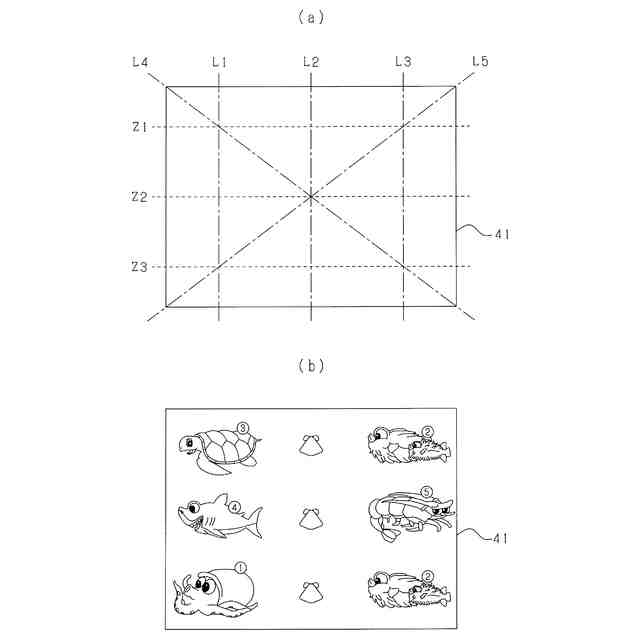

（ａ），（ｂ）図柄表示装置の表示面における表示内容を説明するための説明図である。

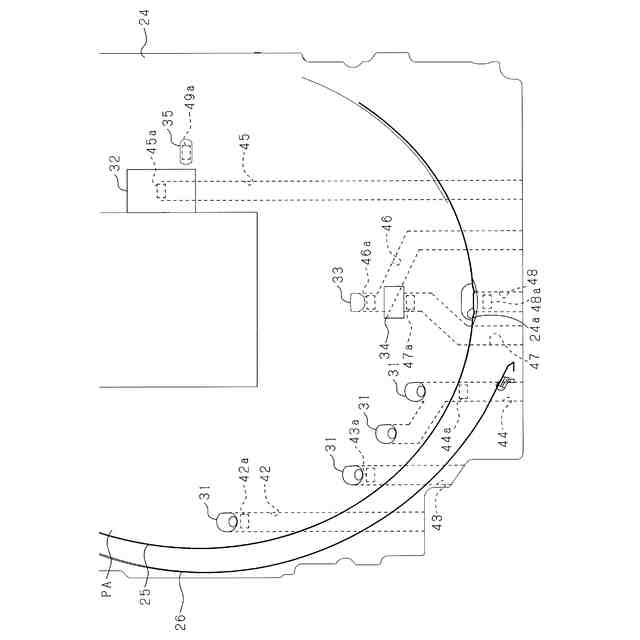

遊技領域を流下した遊技球の排出に関する構成を説明するための説明図である。

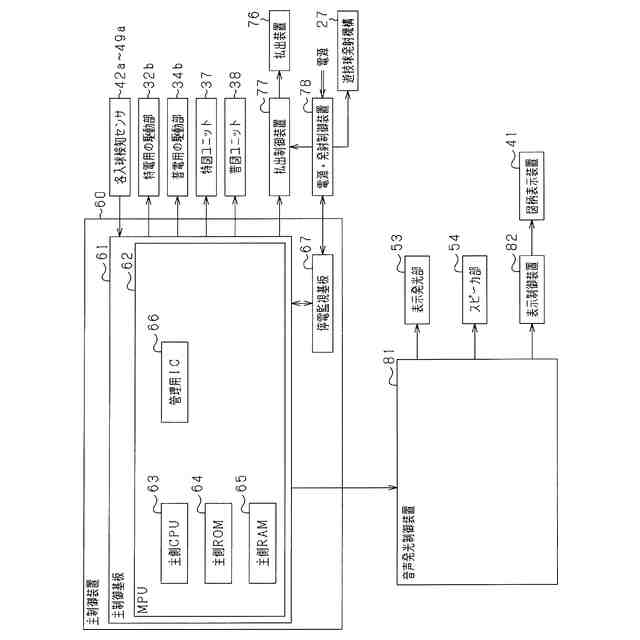

パチンコ機の電気的構成を示すブロック図である。

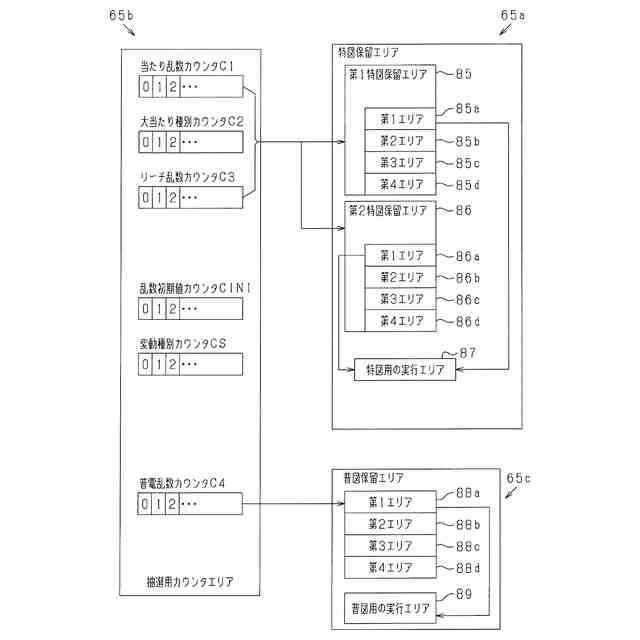

当否抽選などに用いられる各種カウンタの内容を説明するための説明図である。
（ａ）第１特図用の低確当否テーブルを説明するための説明図であり、（ｂ）第１特図用の高確当否テーブルを説明するための説明図であり、（ｃ）第２特図用の低確当否テーブルを説明するための説明図であり、（ｄ）第２特図用の高確当否テーブルを説明するための説明図である。
（ａ）第１特図用の振分テーブルを説明するための説明図であり、（ｂ）第２特図用の振分テーブルを説明するための説明図である。
主側ＣＰＵにて実行されるメイン処理を示すフローチャートである。
主側ＣＰＵにて実行されるタイマ割込み処理を示すフローチャートである。
主側ＣＰＵに入球検知センサの検知結果が入力されるようにする構成を説明するための説明図である。
主側ＣＰＵにて実行される入球検知処理を示すフローチャートである。
払出制御装置及び当該払出制御装置との間で通信を行う各種装置の電気的構成を説明するためのブロック図である。
払出側ＣＰＵにて実行されるタイマ割込み処理を示すフローチャートである。
管理用ＩＣの電気的構成を説明するためのブロック図である。
管理側Ｉ／Ｆの入力ポートの構成を説明するための説明図である。
対応関係用メモリの構成を説明するための説明図である。
履歴用メモリの構成を説明するための説明図である。
主側ＣＰＵにて実行される認識用処理を示すフローチャートである。
管理側ＣＰＵにて実行される管理処理を示すフローチャートである。
（ａ）～（ｄ）第１～第１５バッファと信号の種類との対応関係の情報が対応関係用メモリに格納される様子を示すタイムチャートである。
主側ＣＰＵにて実行される管理用出力処理を示すフローチャートである。
管理側ＣＰＵにて実行される履歴設定処理を示すフローチャートである。
（ａ）～（ｅ）履歴用メモリに履歴情報が格納されていく様子を示すタイムチャートである。
主側ＣＰＵにて実行されるデータ出力用処理を示すフローチャートである。
管理側ＣＰＵにて実行される外部出力用処理を示すフローチャートである。
特電入賞装置が設けられた領域を拡大して示す遊技盤の正面図である。
開閉部材の斜視図である。
（ａ），（ｂ）開閉部材により第４排出通路部の入口部が開閉される様子を示す通路形成体及び開閉部材の斜視図である。
開閉部材及び特電用の駆動部の平面図である。
（ａ），（ｂ）図２９のＡ－Ａ線断面図である。
（ａ）～（ｅ）開閉実行モードにおいて第２作動口への入賞が発生する様子を示すタイムチャートである。
（ａ），（ｂ）開閉実行モードの実行態様を説明するための説明図である。
（ａ１）～（ｂ３）小当たり結果となったことを契機として実行される開閉実行モードの実行態様を説明するためのタイムチャートである。
主側ＣＰＵにて実行される普図普電制御処理を示すフローチャートである。
主側ＣＰＵにて実行される特図特電制御処理を示すフローチャートである。
主側ＣＰＵにて実行される保留情報の取得処理を示すフローチャートである。
主側ＣＰＵにて実行される特図変動開始処理を示すフローチャートである。
主側ＣＰＵにて実行される特図確定中処理を示すフローチャートである。
主側ＣＰＵにて実行される特電開始処理を示すフローチャートである。
主側ＣＰＵにて実行される特電開放中処理を示すフローチャートである。
主側ＣＰＵにて実行される特電閉鎖中処理を示すフローチャートである。
主側ＣＰＵにて実行される特電終了処理を示すフローチャートである。
第２の実施形態における管理側Ｉ／Ｆの入力ポートの構成を説明するための説明図である。
主側ＣＰＵにて実行される認識用処理を示すフローチャートである。
管理側ＣＰＵにて実行される管理処理を示すフローチャートである。
（ａ）～（ｈ）第１～第１２バッファと信号の種類との対応関係の情報が対応関係用メモリに格納される様子を示すタイムチャートである。
第３の実施形態における管理用ＩＣの電気的構成を説明するためのブロック図である。
管理側Ｉ／Ｆの入力ポートの構成を説明するための説明図である。
主側ＣＰＵにて実行される停電情報記憶処理を示すフローチャートである。
管理側ＣＰＵにて実行される停電対応処理を示すフローチャートである。
管理側ＣＰＵにて実行される外部出力用処理を示すフローチャートである。
第４の実施形態における管理側ＣＰＵにて実行される停電対応処理を示すフローチャートである。
（ａ）第５の実施形態における主側ＣＰＵにて実行される契機特定処理を示すフローチャートであり、（ｂ）管理側ＣＰＵにて実行される演算処理を示すフローチャートである。
第６の実施形態における主側ＣＰＵにて実行される契機特定処理を示すフローチャートである。
第７の実施形態における管理側ＣＰＵにて実行される演算処理を示すフローチャートである。
第８の実施形態における管理側ＣＰＵにて実行される履歴設定処理を示すフローチャートである。
第９の実施形態における履歴用メモリの構成を説明するための説明図である。
管理側ＣＰＵにて実行される履歴設定処理を示すフローチャートである。
第１０の実施形態における主制御装置のＭＰＵの電気的構成を説明するためのブロック図である。
主側ＣＰＵにて実行される入球検知処理を示すフローチャートである。
第１１の実施形態における主制御装置の電気的構成を説明するためのブロック図である。
管理側Ｉ／Ｆの入力ポートの構成を説明するための説明図である。
履歴用メモリの構成を説明するための説明図である。
管理側ＣＰＵにて実行される履歴設定処理を示すフローチャートである。
管理側ＣＰＵにて実行される外部出力用処理を示すフローチャートである。
主側ＣＰＵにて実行されるパラメータ管理処理を示すフローチャートである。
第１２の実施形態における各入球検知センサの検知結果を主側ＣＰＵ及び管理用ＩＣに送信する信号経路の構成を説明するためのブロック図である。
（ａ１）～（ｃ２）第１３の実施形態における開閉実行モードの実行態様を説明するためのタイムチャートである。
主側ＣＰＵにて実行される特電開始処理を示すフローチャートである。
主側ＣＰＵにて実行される特電開放中処理を示すフローチャートである。
主側ＣＰＵにて実行される特電閉鎖中処理を示すフローチャートである。
第１４の実施形態における遊技盤の正面図である。
主側ＣＰＵにて実行される入球検知処理を示すフローチャートである。
（ａ）～（ｅ）開閉実行モードにおいて第１特別入球口又は第２特別入球口に遊技球が入球する様子を示すタイムチャートである。
第１５の実施形態における遊技盤の正面図である。
（ａ），（ｂ）図７８のＡ－Ａ線断面図である。
（ａ）図７８のＢ－Ｂ線断面図であり、（ｂ）図７８のＡ－Ａ線断面図である。
（ａ）第１特図用の低確当否テーブルを説明するための説明図であり、（ｂ）第１特図用の高確当否テーブルを説明するための説明図であり、（ｃ）第２特図用の低確当否テーブルを説明するための説明図であり、（ｄ）第２特図用の高確当否テーブルを説明するための説明図である。
（ａ），（ｂ）開閉実行モードの実行態様を説明するための説明図である。
主側ＣＰＵにて実行される特電用の開放設定処理を示すフローチャートである。
第１６の実施形態における遊技盤の正面図である。
（ａ）主側ＣＰＵにて実行される特電用の開放設定処理を示すフローチャートであり、（ｂ）主側ＣＰＵにて実行される特電用の閉鎖設定処理を示すフローチャートである。
（ａ）～（ｄ）第１特電入賞装置及び第２特電入賞装置が開閉される様子を示すタイムチャートである。
第１７の実施形態における特電入賞装置の構成を説明するための遊技盤の縦断面図である。
主側ＣＰＵにて実行される流下阻止制御処理を示すフローチャートである。
（ａ）～（ｄ）各特電入賞装置の開閉状態と流下阻止部材の動作位置との関係を説明するためのタイムチャートである。
（ａ）～（ｃ）各特電入賞装置の開閉状態と流下阻止部材の動作位置との関係を説明するための説明図である。
第１８の実施形態における遊技盤の正面図である。
主側ＣＰＵにて実行される普図側の保留情報の取得処理を示すフローチャートである。
（ａ），（ｂ）図柄表示装置の表示内容を説明するための説明図である。
（ａ）～（ｅ）普図側の保留情報が取得される様子を示すタイムチャートである。
第１９の実施形態における遊技盤の正面図である。
（ａ），（ｂ）図９５のＡ－Ａ線断面図である。
【発明を実施するための形態】
【０００９】
＜第１の実施形態＞
以下、遊技機の一種であるパチンコ遊技機（以下、「パチンコ機」という）の第１の実施形態を、図面に基づいて詳細に説明する。図１はパチンコ機１０の斜視図、図２はパチンコ機１０の主要な構成を分解して示す斜視図である。なお、図２では便宜上パチンコ機１０の遊技領域ＰＡ内の構成を省略している。
【００１０】
パチンコ機１０は、図１に示すように、当該パチンコ機１０の外殻を形成する外枠１１と、この外枠１１に対して前方に回動可能に取り付けられた遊技機本体１２と、を有する。外枠１１は木製の板材を四辺に連結し構成されるものであって矩形枠状をなしている。パチンコ機１０は、外枠１１を島設備に取り付け固定することにより、遊技ホールに設置される。なお、パチンコ機１０において外枠１１は必須の構成ではなく、遊技ホールの島設備に外枠１１が備え付けられた構成としてもよい。
（【００１１】以降は省略されています）
