公開番号2025100744
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025067186,2023200274
出願日2025-04-16,2020-04-02
発明の名称遊技機
出願人株式会社ユニバーサルエンターテインメント
代理人個人
主分類A63F 7/02 20060101AFI20250626BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣を向上可能な遊技機を提供する。
【解決手段】パチンコ遊技機は、遊技球が第1の始動入賞口又は第2の始動入賞口に入賞したことに基づいて可変入賞口を開放状態とする小当り遊技及び小当り遊技よりも多量の遊技球又は遊技球に係る遊技球数データを付与し得る大当り遊技を含む当り遊技を実行するか否かを抽選し、所定の条件を充足した場合に、遊技状態を変化させ、変化された遊技状態での遊技を制御し、小当り遊技において、単位時間あたりの発射球数に対して払い出される遊技価値の期待値が1を超えうる遊技を制御可能であることを特徴とする。
【選択図】図6
特許請求の範囲【請求項１】
遊技媒体が転動可能な遊技盤と、
移動可能な第１の移動部と、
前記第１の移動部が備わり、前記遊技盤に取り付けられるベース部と、
遊技媒体を検出する検出手段と、
遊技媒体が受入可能な部分を複数有する複数受入部材と、
を備え、
前記ベース部は、前記遊技盤との近傍に突起部を有し、前記突起部が延びる方向とは反対方向に前記ベース部より延びる突出部を有し、
前記複数受入部材は、複数の遊技媒体を受入可能な部分で、受け入れた遊技媒体を視認可能であり、さらに合流して流通する合流路を有し、
前記検出手段は、前記複数受入部材の受入可能な部分において受け入れた遊技媒体で前記合流路を通過した遊技媒体を検出可能であり、
前記合流路は、減速手段を有し、
前記複数受入部材の受入可能な部分のそれぞれで受け入れた遊技媒体に対して、同一の賞を付与することが可能であることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ遊技機などの遊技機に関する。
続きを表示（約 6,500 文字）【背景技術】
【０００２】
従来、パチンコ遊技機などの遊技機においては、発射された遊技球が転動可能な遊技領域に設けられた通過領域を遊技球が通過したことなど、所定の可変表示開始条件の成立により、画像表示装置の表示領域上に識別情報としての図柄を変動表示する制御が実行されて、変動表示された図柄を導出表示する制御が実行され、導出表示された図柄が所定の組合せ（特定の表示態様）となった場合に、遊技者に有利な大当り遊技状態に移行するようにしたものが提供されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１１３３２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来、遊技機は、市場において新機種が断続的に求められており、玉詰まりを防止する新機種も求められている。
【０００５】
本発明は、上記問題点に鑑みてなされたものであり、玉詰まりを防止する遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の目的を達成するために、本発明は、以下のような遊技機を提供する。
本発明は、
遊技媒体が転動可能な遊技盤と、
移動可能な第１の移動部と、
前記第１の移動部が備わり、前記遊技盤に取り付けられるベース部と、
遊技媒体を検出する検出手段と、
遊技媒体が受入可能な部分を複数有する複数受入部材と、
を備え、
前記ベース部は、前記遊技盤との近傍に突起部を有し、前記突起部が延びる方向とは反対方向に前記ベース部より延びる突出部を有し、
前記複数受入部材は、複数の遊技媒体を受入可能な部分で、受け入れた遊技媒体を視認可能であり、さらに合流して流通する合流路を有し、
前記検出手段は、前記複数受入部材の受入可能な部分において受け入れた遊技媒体で前記合流路を通過した遊技媒体を検出可能であり、
前記合流路は、減速手段を有し、
前記複数受入部材の受入可能な部分のそれぞれで受け入れた遊技媒体に対して、同一の賞を付与することが可能であることを特徴とする遊技機。
【０００７】
本発明に係る遊技機は、
遊技球が転動する遊技領域と、
前記遊技領域上に設けられ、遊技球が入賞可能であり、遊技球が入賞することで遊技者に遊技球又は遊技球に係る遊技球数データを付与する第１の始動入賞口および第２の始動入賞口と、
前記遊技領域上に設けられ、遊技球の入賞が容易な開放状態および遊技球の入賞が困難な閉鎖状態との間で移行し、遊技球が入賞することで遊技者に遊技球又は遊技球に係る遊技球数データを付与する可変入賞口と、
遊技球が前記第１の始動入賞口又は前記第２の始動入賞口に入賞したことに基づいて前記可変入賞口を開放状態とする小当り遊技及び前記小当り遊技よりも多量の遊技球又は遊技球に係る遊技球数データを付与し得る大当り遊技を含む当り遊技を実行するか否かを抽選する抽選手段と、
所定の条件を充足した場合に、遊技状態を変化させる遊技状態移行手段と、
前記遊技状態移行手段に変化された遊技状態での遊技を制御する遊技制御手段と、を備え、
前記遊技制御手段は、前記小当り遊技において、単位時間あたりの発射球数に対して払い出される遊技価値の期待値が１を超えうる遊技を制御可能であることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、玉詰まりを防止する遊技機を提供できる。
【図面の簡単な説明】
【０００９】

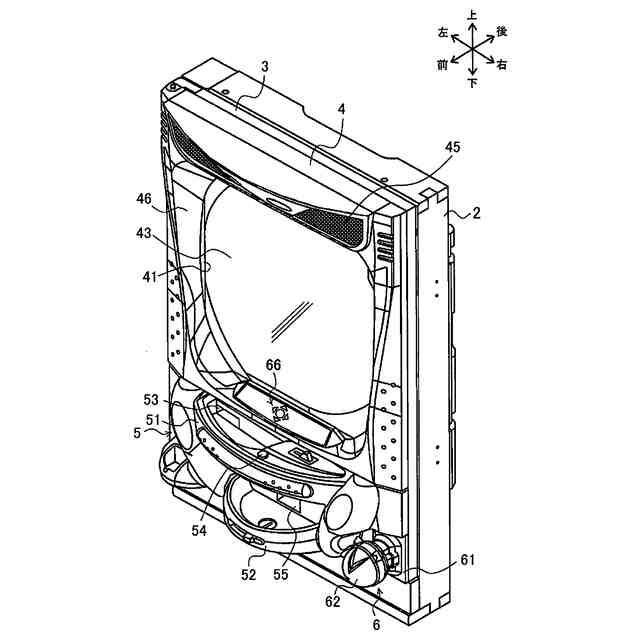

第１のパチンコ遊技機を前方向右斜め上から見たときの外観を示す斜視図の一例である。

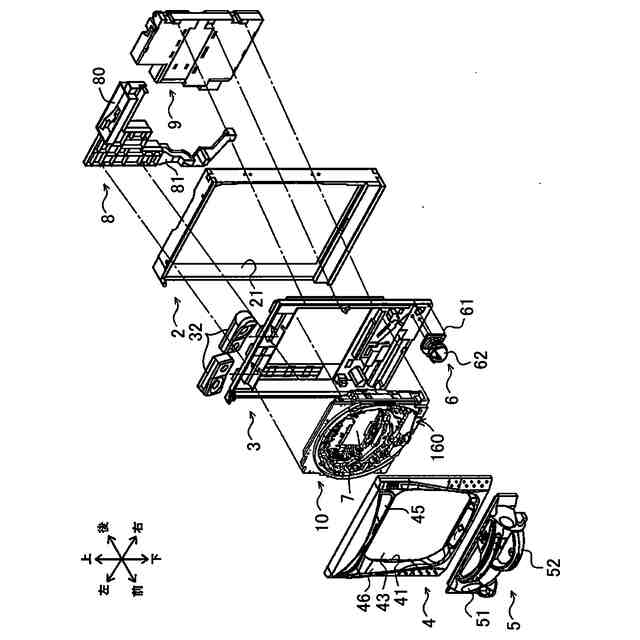

第１のパチンコ遊技機を前方向右斜め上から見たときの分解斜視図の一例である。

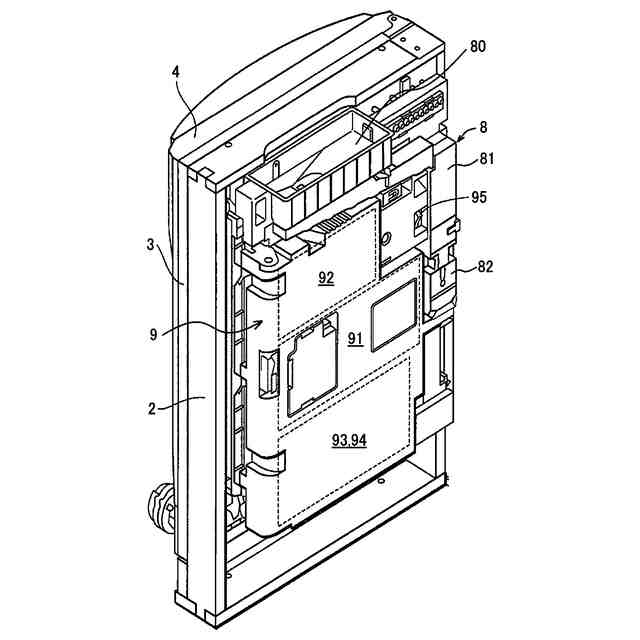

第１のパチンコ遊技機を後方向右斜め上から見たときの外観を示す斜視図の一例である。

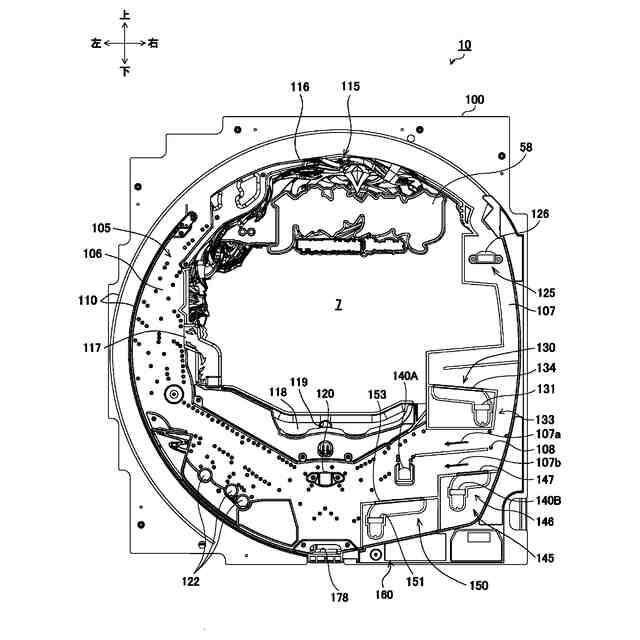

第１のパチンコ遊技機の遊技盤ユニットの外観を示す正面図の一例である。

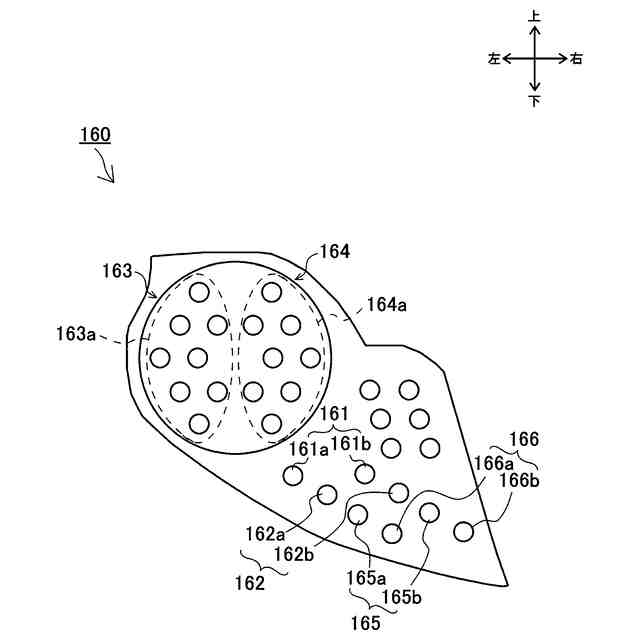

第１のパチンコ遊技機のＬＥＤユニットを示す正面図の一例である。

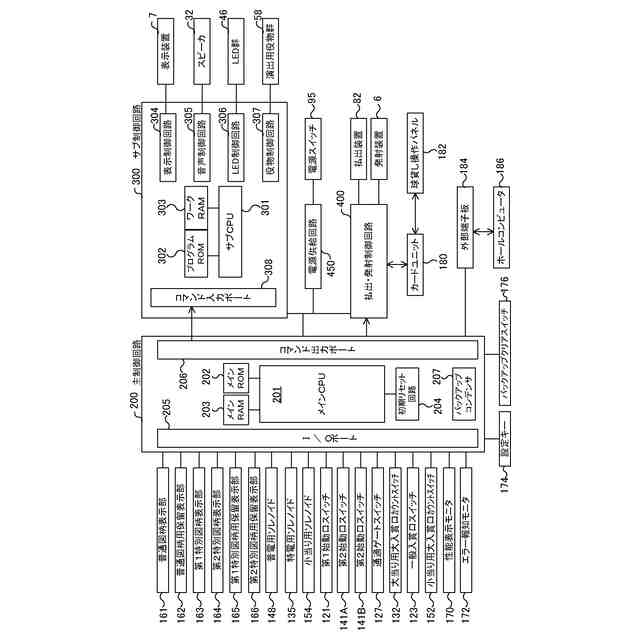

第１のパチンコ遊技機の制御回路を示すブロック図の一例である。

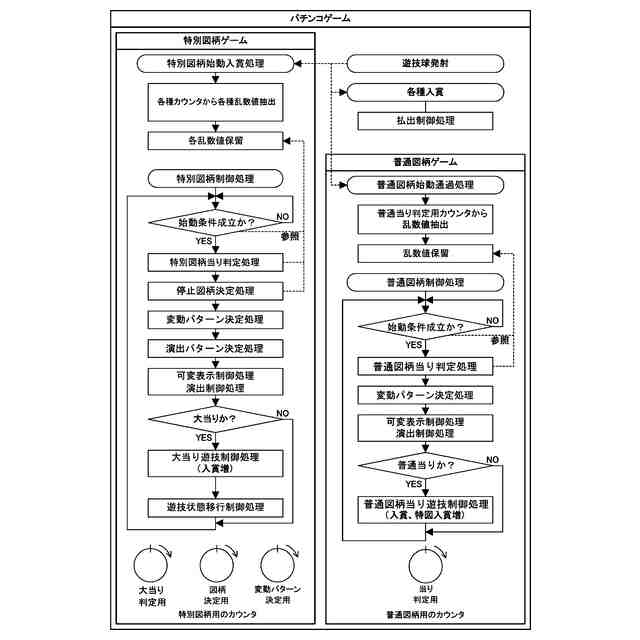

第１のパチンコ遊技機の遊技フローの一例である。

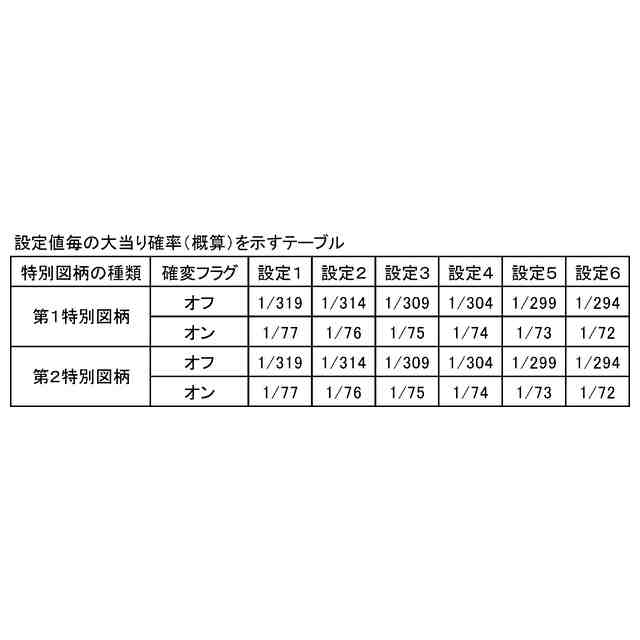

第１のパチンコ遊技機における設定値毎の大当り確率（概算）を示すテーブルの一例である。
第１のパチンコ遊技機における特別図柄の当り判定テーブルの一例である。
第１のパチンコ遊技機における特別図柄判定テーブルの一例である。
第１のパチンコ遊技機における大当り種類決定テーブルの一例である。
第１のパチンコ遊技機における特別図柄の変動パターンテーブルの一例であって、（Ａ）低スタート用の特別図柄の変動パターンテーブル、（Ｂ）高スタート用の特別図柄の変動パターンテーブルである。
第１のパチンコ遊技機における主制御メイン処理の一例を示すフローチャート（その１）である。
第１のパチンコ遊技機における主制御メイン処理の一例を示すフローチャート（その２）である。
第１のパチンコ遊技機における主制御メイン処理の一例を示すフローチャート（その３）である。
第１のパチンコ遊技機における主制御メイン処理の一例を示すフローチャート（その４）である。
第１のパチンコ遊技機における起動時初期設定処理の一例を示すフローチャートである。
第１のパチンコ遊技機における電断処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄制御処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄管理処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄可変表示開始処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄可変表示終了処理の一例を示すフローチャート（その１）である。
第１のパチンコ遊技機における特別図柄可変表示終了処理の一例を示すフローチャート（その２）である。
第１のパチンコ遊技機における特別図柄遊技判定処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄遊技判定処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄遊技終了処理の一例を示すフローチャートである。
第１のパチンコ遊技機における大入賞口開放準備処理の一例を示すフローチャートである。
第１のパチンコ遊技機における大入賞口開放制御処理の一例を示すフローチャートである。
第１のパチンコ遊技機における大当り終了処理の一例を示すフローチャートである。
第１のパチンコ遊技機における普通図柄制御処理の一例を示すフローチャートである。
第１のパチンコ遊技機における外部マスカブル割込処理の一例を示すフローチャートである。
第１のパチンコ遊技機におけるシステムタイマ割込処理の一例を示すフローチャートである。
第１のパチンコ遊技機における設定制御処理の一例を示すフローチャートである。
第１のパチンコ遊技機における設定変更処理の一例を示すフローチャートである。
第１のパチンコ遊技機における設定確認処理の一例を示すフローチャートである。
第１のパチンコ遊技機における第１通常遊技前処理の一例を示すフローチャートである。
第１のパチンコ遊技機における第２通常遊技前処理の一例を示すフローチャートである。
第１のパチンコ遊技機におけるスイッチ入力検知処理の一例を示すフローチャートである。
第１のパチンコ遊技機における異常状態監視処理の一例を示すフローチャートである。
第１のパチンコ遊技機におけるサブ制御回路処理の一例を示すフローチャートである。
第１のパチンコ遊技機の機外に出力される信号の出力条件の一例を示す表である。
第１のパチンコ遊技機の機外に出力される信号のうち、「賞球情報１」の信号のタイミングチャートの一例である。
第１のパチンコ遊技機におけるエラーの概要の一例を示す表である。
第１のパチンコ遊技機の機外に出力される信号の出力条件の一例を示す表である。
第２のパチンコ遊技機の遊技盤ユニットの外観を示す正面図の一例である。
第２のパチンコ遊技機の制御回路を示すブロック図の一例である。
第２のパチンコ遊技機における特別図柄の当り判定テーブルの一例である。
第２のパチンコ遊技機における特別図柄判定テーブルの一例である。
第２のパチンコ遊技機における大当り種類決定テーブルの一例である。
第２のパチンコ遊技機における特別図柄の変動パターンテーブルの一例である。
第２のパチンコ遊技機における特別図柄制御処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄管理処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄可変表示開始処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄可変表示終了処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄遊技判定処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄遊技終了処理の一例を示すフローチャートである。
第２のパチンコ遊技機における大入賞口開放準備処理の一例を示すフローチャートである。
第２のパチンコ遊技機における大入賞口開放制御処理の一例を示すフローチャートである。
第２のパチンコ遊技機における大当り終了処理の一例を示すフローチャートである。
第３のパチンコ遊技機の遊技盤ユニットの外観を示す正面図の一例である。
第３のパチンコ遊技機の制御回路を示すブロック図の一例である。
第３のパチンコ遊技機における特別図柄の当り判定テーブルの一例である。
第３のパチンコ遊技機における特別図柄判定テーブルの一例である。
第３のパチンコ遊技機における大当り種類決定テーブルの一例である。
第３のパチンコ遊技機における特別図柄の変動パターンテーブルの一例である。
第３のパチンコ遊技機における特別図柄制御処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄管理処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄可変表示開始処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄可変表示終了処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄遊技判定処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄遊技終了処理の一例を示すフローチャートである。
第３のパチンコ遊技機におけるＶ入賞装置開放準備処理の一例を示すフローチャートである。
第３のパチンコ遊技機におけるＶ入賞装置開放制御処理の一例を示すフローチャートである。
第３のパチンコ遊技機における大入賞口開放準備処理の一例を示すフローチャートである。
第３のパチンコ遊技機における大入賞口開放制御処理の一例を示すフローチャートである。
第３のパチンコ遊技機における大当り終了処理の一例を示すフローチャートである。
拡張例の大当り遊技制御処理の実行中における特定のラウンド遊技において、大入賞口の開放タイミングと特定領域の開放タイミングとの関係を示すタイムチャートの一例であって、（Ａ）特定領域の開放態様が第１開放態様である場合、（Ｂ）特定領域の開放態様が第２開放態様である場合、（Ｃ）特定領域の開放態様が第３開放態様である場合、を示す図である。
拡張例における特別図柄判定テーブルの一例である。
拡張例における大当り種類決定テーブルの一例である。
拡張例の大当り遊技制御処理の実行中における特定のラウンド遊技において、大入賞口の開放タイミングと特定領域の開放タイミングとの関係を示すタイムチャートの他の例であって、（Ａ）特定領域の開放態様が第１開放態様である場合、（Ｂ）特定領域の開放態様が第２開放態様である場合、を示す図である。
遊技装置の一例であるセンサ保持部材を前方向右斜め上から見たときの外観を示す分解斜視図の一例である。
センサ保持部材を後方向右斜め上から見たときの外観を示す分解斜視図の一例である。
遊技装置の一例である入球口部材を前方向右斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である複数入球口部材を前方向右斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である振分け部材を前方向右斜め上から見たときの内部を示す斜視図の一例である。
遊技装置の一例である振分け部材を前方向右斜め上から見たときの内部を示す斜視図の一例である。
遊技装置の一例である振分け部材の側面図の一例である。
遊技装置の一例である可変入球口部材を前方向左斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である可変入球口部材を前方向左斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である保持手段を後方向左斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である第１演出部材を前面から見たときの外観を示す前面図の一例である。図９１（ａ）は第１演出部材の初期状態を示し、図９１（ｂ）は、第１演出部材の移動後の状態である移動状態を示している。
遊技装置の一例である保持手段を後方向右斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である保持手段を後方向右斜め上から見たときの外観を示す分解斜視図の一例である。
遊技装置の一例である第２演出部材を前方向右斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である第２演出部材を前方向右斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である振分け装置を前方向右斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である振分け装置の移動部材を前方向右斜め下から見たときの外観を示す斜視図の一例である。
遊技装置の一例である振分け装置を前方向右斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である戻り球防止構造を前方向右斜め上から見たときの外観を示す斜視図の一例である。
遊技装置の一例である戻り球防止構造を前方向右斜め上から見たときの外観を示す斜視図の一例である。
【発明を実施するための形態】
【００１０】
本発明の実施形態にかかる遊技機の一例として、第１のパチンコ遊技機、第２のパチンコ遊技機および第３のパチンコ遊技機を例に挙げて説明する。
（【００１１】以降は省略されています）
