公開番号2025089433
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2025048301,2024016426
出願日2025-03-24,2017-12-28
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 7/02 20060101AFI20250605BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技者の選択肢を広げることができ、遊技者の遊技への注目度を向上させることができる遊技機の提供。
【解決手段】遊技機は、始動入球手段への遊技球の入球に基づき実行された内部抽選の結果に基づいて、遊技領域を流下する遊技球を入球可能とするクルーン53Eを備える。クルーン53Eは、クルーン53Eに入球した遊技球を入球可能とし、遊技球の入球に基づき特定制御状態の遊技を制御するラウンド遊技実行ゲートと、クルーン53Eに入球した遊技球を入球可能とし、遊技球の入球に基づき特定制御状態の遊技を制御しないリプレイゲートとを備える。

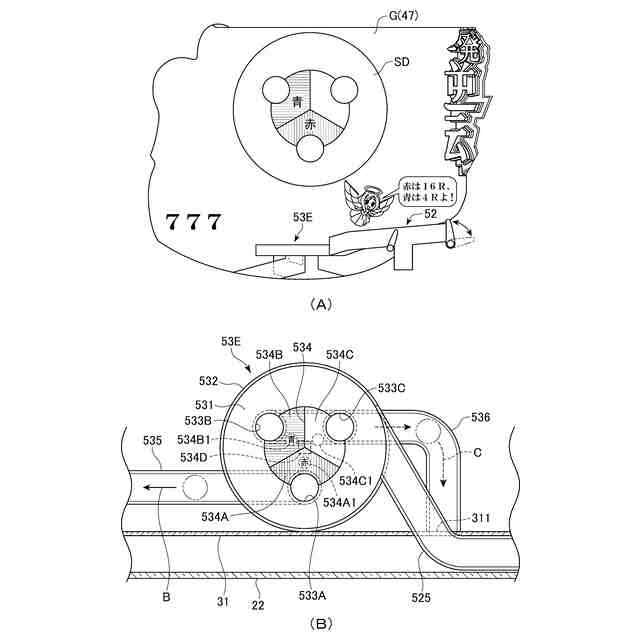

【選択図】図71
特許請求の範囲【請求項１】
遊技盤の正面に形成された遊技領域に向かって遊技球を発射する発射手段と、前記遊技領域を流下する遊技球を入球可能とし、遊技球の入球に際して内部抽選を実行する始動入球手段と、前記始動入球手段への遊技球の入球に基づき実行された内部抽選の結果に基づいて、遊技者にとって有利な特定制御状態に遊技状態を移行する遊技状態移行手段とを備える遊技機であって、
前記始動入球手段への遊技球の入球に基づき実行された内部抽選の結果に基づいて、前記遊技領域を流下する遊技球を入球可能とする可変入球手段を備え、
前記可変入球手段は、
前記可変入球手段に入球した遊技球を入球可能とし、遊技球の入球に基づき前記特定制御状態の遊技を制御する特定入球部と、
前記可変入球手段に入球した遊技球を入球可能とし、遊技球の入球に基づき前記特定制御状態の遊技を制御しない非特定入球部とを備えることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ遊技機等の遊技機に関する。
続きを表示（約 4,200 文字）【背景技術】
【０００２】
従来、遊技盤の正面に形成された遊技領域に向かって遊技球を発射する発射手段を備え、作動口（始動入球手段）に遊技球が入球することによって、大当たり抽選などの内部抽選を実行する遊技機が知られている（例えば、特許文献１参照）。遊技機は、例えば、大当たり抽選に当選した場合には、遊技者にとって有利な特定制御状態に遊技状態を移行する。この特定制御状態では、遊技機は、例えば、遊技球が入球可能な状態に可変入賞装置を移行させることによって、大量の遊技球を払い出している。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－０７４１７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、遊技機は、特定制御状態に遊技状態を移行させた後、遊技者の行為を介在させるか否かに関わらず同じ流れを辿って特定制御状態の遊技を開始するので、特定制御状態に遊技状態を移行させた後、特定制御状態の遊技を開始するまでの一連の流れは単調になってしまい、遊技者の遊技への注目度は低下してしまうという問題がある。
【０００５】
本発明の目的は、遊技者の選択肢を広げることができ、遊技者の遊技への注目度を向上させることができる遊技機を提供することである。
【課題を解決するための手段】
【０００６】
本発明の遊技機は、遊技盤の正面に形成された遊技領域に向かって遊技球を発射する発射手段と、遊技領域を流下する遊技球を入球可能とし、遊技球の入球に際して内部抽選を実行する始動入球手段と、始動入球手段への遊技球の入球に基づき実行された内部抽選の結果に基づいて、遊技者にとって有利な特定制御状態に遊技状態を移行する遊技状態移行手段とを備える遊技機であって、始動入球手段への遊技球の入球に基づき実行された内部抽選の結果に基づいて、遊技領域を流下する遊技球を入球可能とする可変入球手段を備え、可変入球手段は、可変入球手段に入球した遊技球を入球可能とし、遊技球の入球に基づき特定制御状態の遊技を制御する特定入球部と、可変入球手段に入球した遊技球を入球可能とし、遊技球の入球に基づき特定制御状態の遊技を制御しない非特定入球部とを備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、遊技者の選択肢を広げることができ、遊技者の遊技への注目度を向上させることができる。
【図面の簡単な説明】
【０００８】

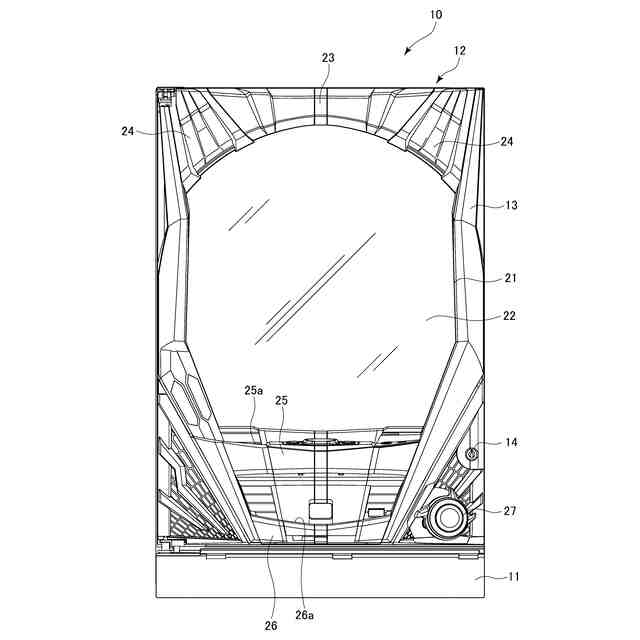

本発明の第１実施形態に係るパチンコ機の正面図

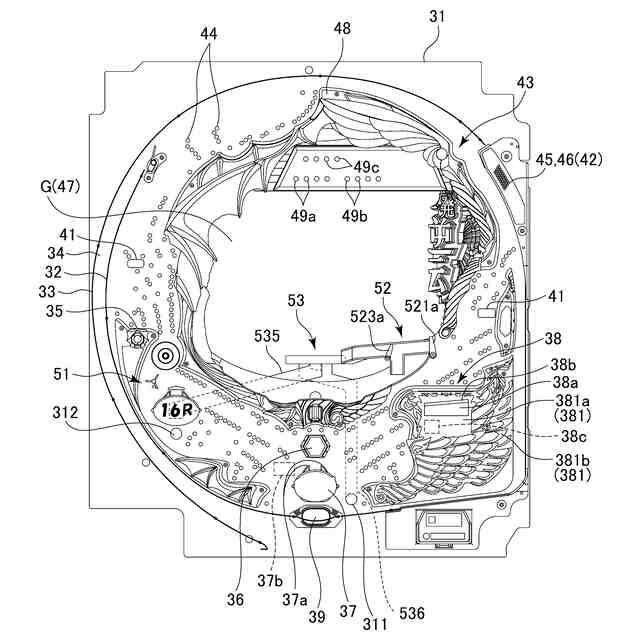

遊技盤の正面図
右側可変入球機構の近傍を拡大した図

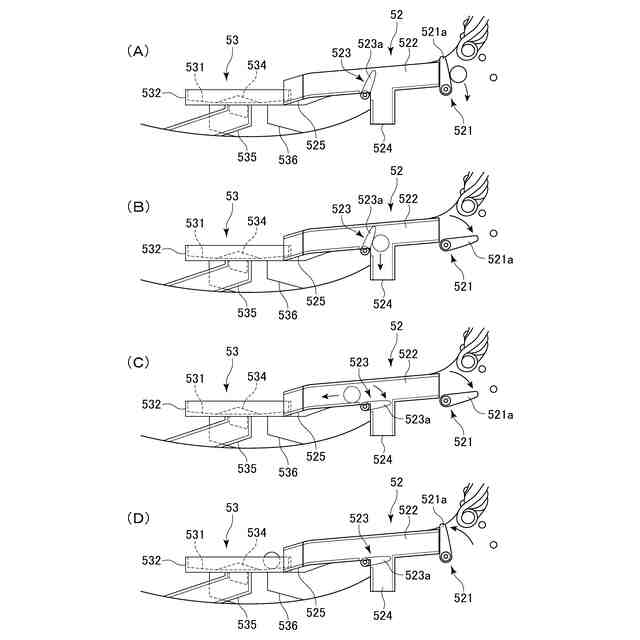

排出ルートおよびクルーンルートにおける遊技球の動きを示す図
クルーンの近傍を拡大して上方側から見た図

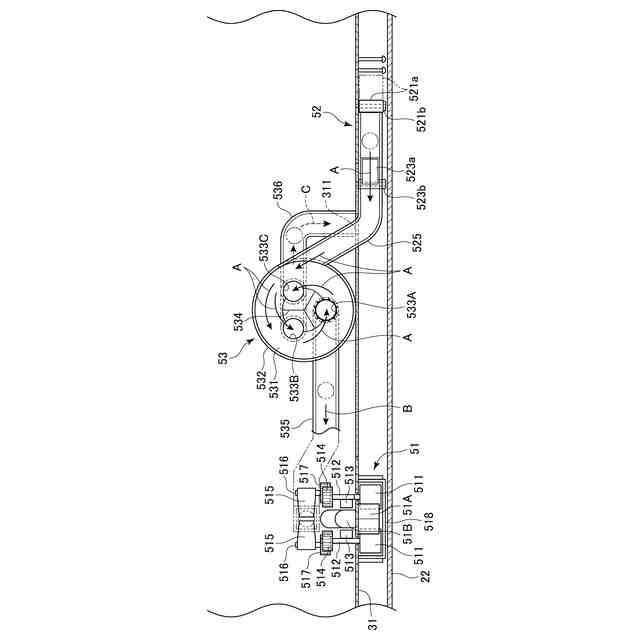

非電動役物を遊技盤の背面側から見た図

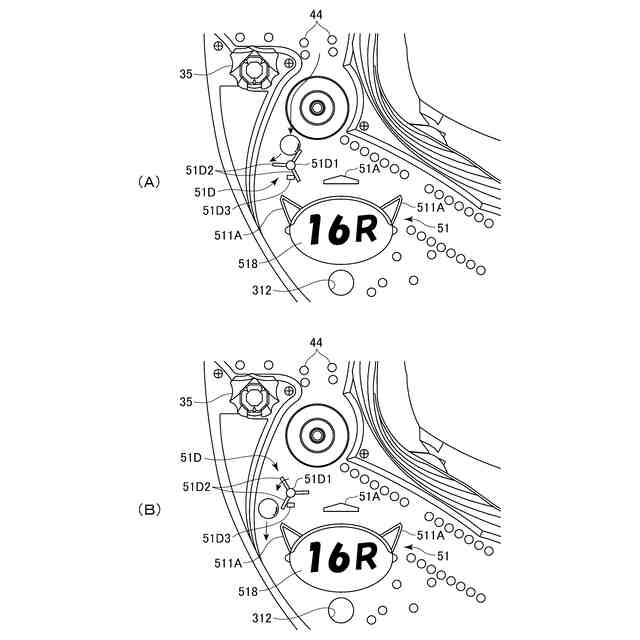

非電動役物の近傍を拡大した図
非電動役物の近傍を拡大した図

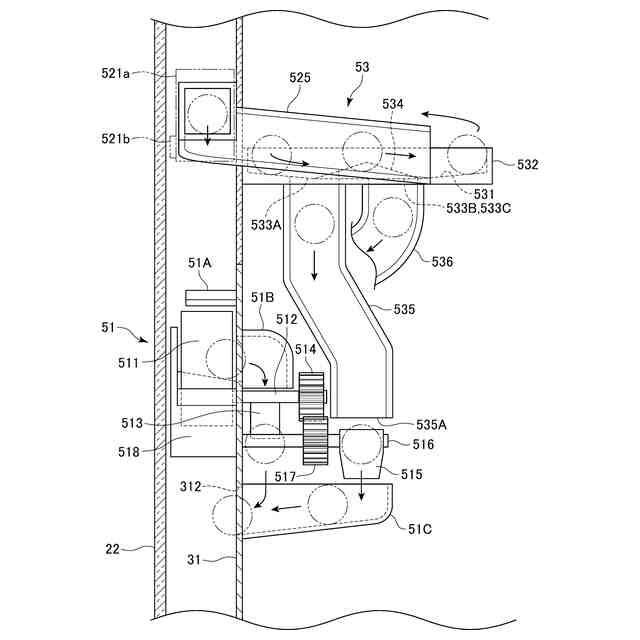

非電動役物を側方から見た図
図柄表示装置の表示画面を示す図
パチンコ機の電気的構成を示すブロック図
内部抽選に用いられる各カウンタの内容を示す図
大当たり発生に当選する乱数の値を記憶した当否テーブルを示す図
大当たりの種別の振分先に係る乱数の値を記憶した振分テーブルを示す図
タイマ割込み処理のフローチャートを示す図
ラウンド遊技実行ゲート用の入賞処理のフローチャートを示す図
作動口用の入賞処理のフローチャートを示す図
通常処理のフローチャートを示す図
メイン処理のフローチャートを示す図
遊技回制御処理のフローチャートを示す図
データ設定処理のフローチャートを示す図
変動開始処理のフローチャートを示す図
遊技状態移行処理のフローチャートを示す図
ラウンド数の設定処理のフローチャートを示す図
大入賞口開閉処理のフローチャートを示す図
大入賞口開放処理のフローチャートを示す図
開閉実行モード終了時の移行処理のフローチャートを示す図
音声発光制御装置および表示制御装置の電気的構成を示すブロック図
音声発光制御装置にて実行されるタイマ割込み処理のフローチャートを示す図
演出決定処理のフローチャートを示す図
ラウンド数の決定処理のフローチャートを示す図
遊技結果と、遊技状態等との関係を示す図
非電動役物の非開放時に開閉実行モードに移行した場合の図柄表示装置の表示画面、非電動役物、および右側可変入球機構を示す図
非電動役物の開放時に開閉実行モードに移行した場合の図柄表示装置の表示画面、非電動役物、および右側可変入球機構を示す図
本発明の第２実施形態に係る遊技盤の正面図
クルーンの近傍を拡大して斜め上方側から見た分解斜視図
パチンコ機の電気的構成を示すブロック図
非電動役物の非開放時に開閉実行モードに移行した場合の図柄表示装置の表示画面、非電動役物、および右側可変入球機構を示す図
４ラウンド実行ゲートへの入球が発生した後、排出通路に遊技球が案内される流れを示す斜視図
４ラウンド実行ゲートへの入球が発生した後、連絡通路に遊技球が案内される流れを示す斜視図
非電動役物の非開放時に開閉実行モードに移行した場合の図柄表示装置の表示画面、非電動役物、および右側可変入球機構を示す図
１６ラウンド実行ゲートへの入球が発生した後、排出通路に遊技球が案内される流れを示す斜視図
１６ラウンド実行ゲートへの入球が発生した後、連絡通路に遊技球が案内される流れを示す斜視図
本発明の第３実施形態に係る遊技盤の正面図
クルーンの近傍を拡大して斜め上方側から見た分解斜視図
非電動役物の非開放時に開閉実行モードに移行した場合の図柄表示装置の表示画面、非電動役物、および右側可変入球機構を示す図
４ラウンド実行ゲートへの入球が発生する場合のクルーンの上面図
非電動役物の非開放時に開閉実行モードに移行した場合の図柄表示装置の表示画面、非電動役物、および右側可変入球機構を示す図
１６ラウンド実行ゲートへの入球が発生する場合のクルーンの上面図
本発明の第４実施形態に係る遊技盤の正面図
クルーンの近傍を拡大して上方側から見た図
本発明の第５実施形態に係る遊技盤の正面図
非電動役物の内部構造を示す図
１６ラウンド実行ゲートへの入球が発生した場合の非電動役物の内部構造を示す図
非電動役物への入球が発生した場合の非電動役物の内部構造を示す図
非電動役物への入球が発生した後の非電動役物の内部構造を示す図
本発明の第６実施形態に係るクルーンを拡大して上方側から見た図
音声発光制御装置および表示制御装置の電気的構成を示すブロック図
ラウンド遊技実行ゲート用の入賞処理のフローチャートを示す図
ラウンド数の設定処理のフローチャートを示す図
ラウンド遊技実行ゲート用の設定処理のフローチャートを示す図
演出決定処理のフローチャートを示す図
ラウンド遊技実行ゲートの決定処理のフローチャートを示す図
実行ゲート確定演出の決定処理および実行ゲート確定演出の一例を示す図
非電動役物の非開放時に開閉実行モードに移行した場合の図柄表示装置の表示画面、非電動役物、および右側可変入球機構を示す図
実行ゲート確定演出の決定処理および実行ゲート確定演出の他の例を示す図
非電動役物の非開放時に開閉実行モードに移行した場合の図柄表示装置の表示画面、非電動役物、および右側可変入球機構を示す図
非電動役物の開放時に開閉実行モードに移行した場合の図柄表示装置の表示画面、非電動役物、および右側可変入球機構を示す図
本発明の第７実施形態に係るラウンド遊技実行ゲート用の設定処理のフローチャートを示す図
ラウンド遊技実行ゲートの決定処理のフローチャートを示す図
実行ゲート確定演出の決定処理および実行ゲート確定演出の一例を示す図
本発明の第８実施形態に係るラウンド遊技実行ゲート用の入賞処理のフローチャートを示す図
ラウンド数の設定処理のフローチャートを示す図
ラウンド遊技実行ゲートの決定処理のフローチャートを示す図
ゲート再設定演出を示す図
ゲート再設定演出を実行した後における実行ゲート確定演出の決定処理および実行ゲート確定演出の一例を示す図
本発明の変形例に係る遊技盤の正面図
右側可変入球機構の近傍を拡大した図
開閉実行モードに移行した場合における羽根部材、弁本体、およびプレートの開閉のタイミングチャートを示す図
【発明を実施するための形態】
【０００９】
〔第１実施形態〕
以下、本発明の第１実施形態を図面に基づいて説明する。
図１は、本発明の第１実施形態に係るパチンコ機の正面図である。
パチンコ機１０は、遊技機の一種であるパチンコ遊技機である。このパチンコ機１０は、図１に示すように、パチンコ機１０の外殻を形成する外枠１１と、この外枠１１に対して前方（正面側）に回動可能に取り付けられた遊技機本体１２とを備えている。
【００１０】
遊技機本体１２は、左右両側部のうち一方を支持側として回動可能となるように外枠１１に支持される内枠（図示略）と、内枠の前方に配置されるとともに、左右両側部のうち一方を支持側として前方へ回動可能となるように内枠に支持される前扉枠１３と、内枠の後方に配置されるとともに、左右両側部のうち一方を支持側として後方へ回動可能となるように内枠に支持される裏パックユニット（図示略）とを備えている。
（【００１１】以降は省略されています）
