発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 5/04 20060101AFI20250611BHJP(スポーツ;ゲーム;娯楽)
要約【課題】制御に用いられる情報群のデータ構成を好適なものとすることが可能な遊技機を提供すること。

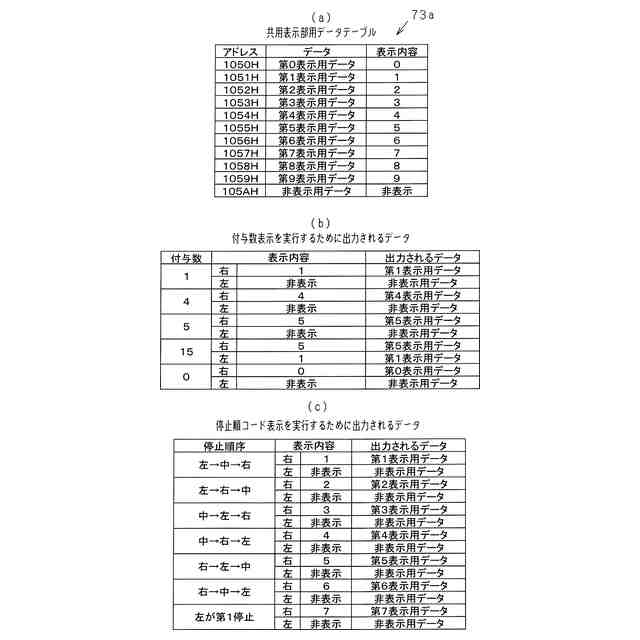

【解決手段】共用表示部にて実行される報知として、遊技者に付与された遊技価値の数を報知する付与数表示が存在している。主側ROMには、共用表示部において付与数表示を行うために使用される共用表示部用データテーブル73aが記憶されている。主側MPUは、共用表示部用データテーブル73aにおいて送信対象となる表示制御データを特定し、当該特定した表示制御データを共用表示部に送信する。共用表示部用データテーブル73aには、付与数表示を行うための処理において送信対象として特定される表示制御データ、及び付与数表示を行うための処理において送信対象として特定されない表示制御データが設定されている。
【選択図】図260
特許請求の範囲【請求項１】
所定報知手段と、
前記所定報知手段の状態制御を行うための状態制御データを送信する所定報知制御手段と、
前記所定報知制御手段から受信した前記状態制御データに対応する状態となるように前記所定報知手段の設定を行う所定報知実行手段と、
前記状態制御データとして複数の所定状態制御データが設定されている所定情報群が記憶されている特定記憶手段と、
を備え、
前記所定報知制御手段は、
前記所定報知手段において所定報知が行われるようにするために、前記所定情報群において送信対象となる前記所定状態制御データを特定する所定データ特定手段と、
前記所定データ特定手段により送信対象として特定された前記所定状態制御データを前記所定報知実行手段に送信する所定データ送信手段と、
を備え、
前記所定情報群には、前記所定データ特定手段により送信対象として特定される前記所定状態制御データ及び前記所定データ特定手段により送信対象として特定されない前記所定状態制御データが設定されていることを特徴とする遊技機。
続きを表示（約 1,700 文字）【請求項２】
前記所定情報群には、前記所定状態制御データが所定の順番で並ぶように設定されており、
前記所定報知制御手段は、前記所定情報群において参照対象となっている前記所定状態制御データを、前記所定の順番において当該所定状態制御データの次に設定されている前記所定状態制御データに更新する参照対象データ更新手段を備えていることを特徴とする請求項１に記載の遊技機。
【請求項３】
前記所定報知制御手段は、前記所定情報群において参照対象となっている前記所定状態制御データを読み出す所定読み出し処理を実行する手段を備えていることを特徴とする請求項２に記載の遊技機。
【請求項４】
前記所定データ特定手段は、前記所定読み出し処理により読み出された前記所定状態制御データが使用対象の前記状態制御データであることに基づいて当該読み出された前記所定状態制御データを送信対象として特定する手段を備えていることを特徴とする請求項３に記載の遊技機。
【請求項５】
前記所定情報群には、本遊技機において前記所定報知実行手段に送信されない前記所定状態制御データが含まれていることを特徴とする請求項１乃至４のいずれか１に記載の遊技機。
【請求項６】
前記所定情報群には処理を実行するためのプログラムのデータは含まれていないことを特徴とする請求項１乃至４のいずれか１に記載の遊技機。
【請求項７】
前記特定記憶手段は、アドレスに対応する記憶エリアを複数備え、
前記特定記憶手段において前記所定情報群が設定されているアドレス範囲における各アドレスに対応する前記記憶エリアには、前記所定状態制御データの全部又は一部が設定されていることを特徴とする請求項１乃至４のいずれか１に記載の遊技機。
【請求項８】
前記所定報知手段において、前記所定報知として、遊技者に付与された遊技価値の数に対応する報知が実行されることを特徴とする請求項１乃至４のいずれか１に記載の遊技機。
【請求項９】
絵柄を変動表示する絵柄表示領域を複数有する絵柄表示手段と、
役の抽選処理を実行する役抽選手段と、
前記絵柄表示手段における絵柄の変動表示を停止させるべく操作される停止操作手段と、
前記停止操作手段が操作されたことに基づき前記絵柄の変動表示が停止されるように前記絵柄表示手段を制御する絵柄表示制御手段と、
当該絵柄表示制御手段の制御による前記絵柄の変動表示後に前記役の抽選処理にて当選となった役に対応した停止結果が表示されている場合に、当選役対応の入賞の成立として当該当選役対応の制御が実行されるようにする当選対応制御手段と、
を備え、
前記役の抽選処理にて当選となる役として、複数の前記絵柄表示領域における前記絵柄の変動表示が所定停止順序で停止されることを少なくとも１つの条件として入賞の成立に対応する停止結果が表示されている状態となる所定役が存在しており、
前記所定報知手段において、前記所定報知として、前記所定停止順序に対応する報知が実行されることを特徴とする請求項１乃至４のいずれか１に記載の遊技機。
【請求項１０】
所定制御手段と、
特定報知手段と、
前記特定報知手段の状態制御を行うための前記状態制御データを送信する特定報知制御手段と、
前記特定報知制御手段から受信した前記状態制御データに対応する状態となるように前記特定報知手段の設定を行う特定報知実行手段と、
を備え、
前記所定報知制御手段及び前記特定報知制御手段が前記所定制御手段に設けられている構成であり、
前記特定記憶手段には、前記特定報知手段において前記所定報知とは異なる特定報知が行われるようにするために使用される情報群として、前記状態制御データである複数の特定状態制御データが設定されている情報群であって前記所定情報群とは異なる特定情報群が記憶されていることを特徴とする請求項１乃至４のいずれか１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関するものである。
続きを表示（約 6,700 文字）【背景技術】
【０００２】
遊技機としてパチンコ遊技機やスロットマシンが知られている。例えば、パチンコ遊技機では、遊技球を貯留する貯留部を備えており、当該貯留部に貯留された遊技球が遊技球発射装置に案内されて、遊技者の発射操作に応じて遊技領域に向けて発射される。そして、例えば遊技領域に設けられた入球部に遊技球が入球した場合に、例えば抽選処理が実行されたり、例えば遊技者が使用可能な遊技球の数を増加させるための処理が実行される。
【０００３】
スロットマシンでは、メダルや仮想メダルなどの遊技価値がベットされている状況でスタートレバーが操作されて新たなゲームが開始される場合に制御手段にて抽選処理が実行される。また、抽選処理が実行された場合には制御手段にて回転開始制御が実行されることによりリールの回転が開始され、当該リールの回転中にストップボタンが操作された場合には制御手段にて回転停止制御が実行されることによりリールの回転が停止される。そして、リールの回転停止後の停止結果が抽選処理の当選役に対応したものである場合には、当該当選役に対応した特典が遊技者に付与される（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０４４０６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上記例示等のような遊技機においては制御に用いられる情報群のデータ構成を好適なものとする必要があり、この点について未だ改良の余地がある。
【０００６】
なお、以上の問題は、上記例示したような遊技機に限らず、他の遊技機にも該当する問題である。
【０００７】
本発明は、上記例示した事情等に鑑みてなされたものであり、制御に用いられる情報群のデータ構成を好適なものとすることが可能な遊技機を提供することを目的とするものである。
【課題を解決するための手段】
【０００８】
上記課題を解決すべく請求項１記載の発明は、所定報知手段と、
前記所定報知手段の状態制御を行うための状態制御データを送信する所定報知制御手段と、
前記所定報知制御手段から受信した前記状態制御データに対応する状態となるように前記所定報知手段の設定を行う所定報知実行手段と、
前記状態制御データとして複数の所定状態制御データが設定されている所定情報群が記憶されている特定記憶手段と、
を備え、
前記所定報知制御手段は、
前記所定報知手段において所定報知が行われるようにするために、前記所定情報群において送信対象となる前記所定状態制御データを特定する所定データ特定手段と、
前記所定データ特定手段により送信対象として特定された前記所定状態制御データを前記所定報知実行手段に送信する所定データ送信手段と、
を備え、
前記所定情報群には、前記所定データ特定手段により送信対象として特定される前記所定状態制御データ及び前記所定データ特定手段により送信対象として特定されない前記所定状態制御データが設定されていることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、制御に用いられる情報群のデータ構成を好適なものとすることが可能となる。
【図面の簡単な説明】
【００１０】

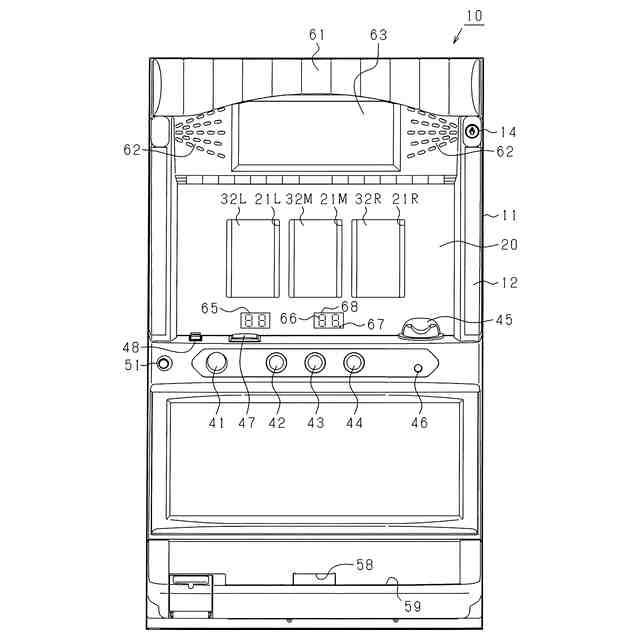

第１の実施形態におけるスロットマシンの正面図である。

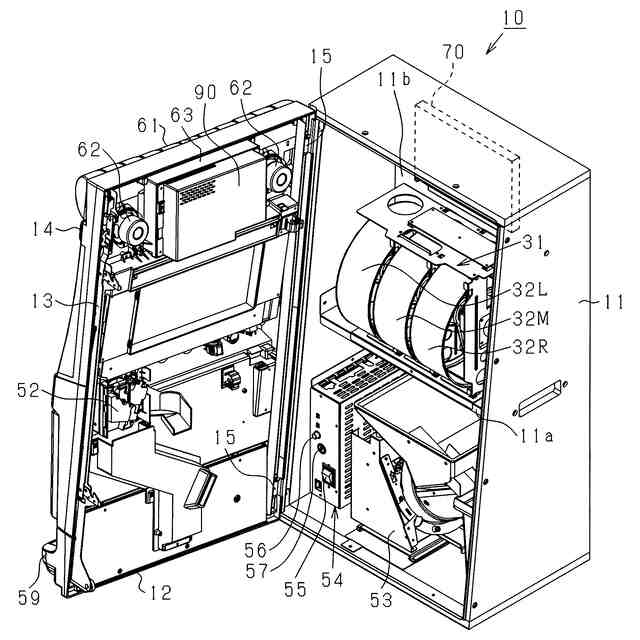

前面扉を開いた状態を示すスロットマシンの斜視図である。

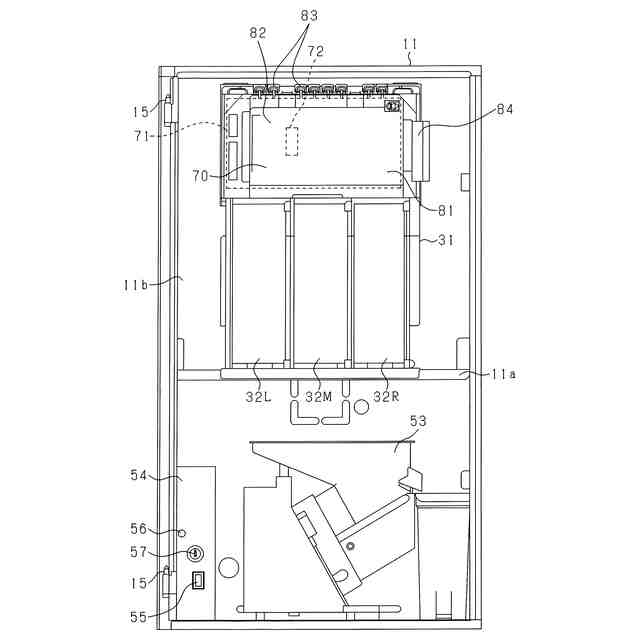

筐体の正面図である。

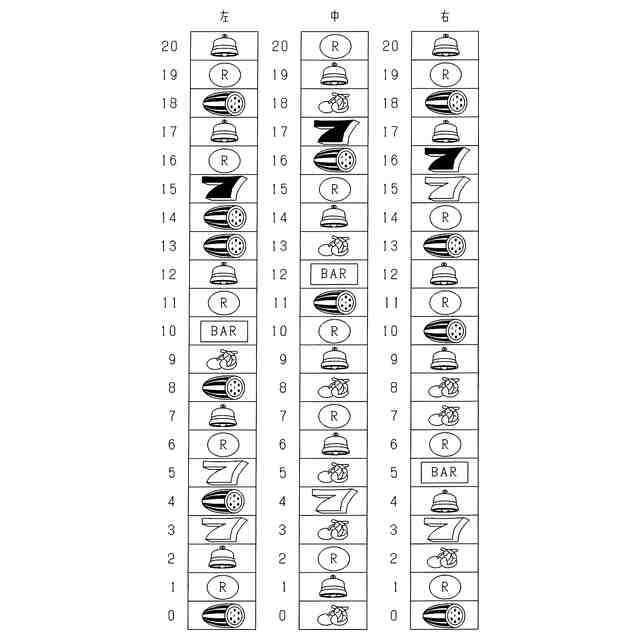

各リールの図柄配列を示す図である。
表示窓部から視認可能となる図柄と組合せラインとの関係を示す説明図である。

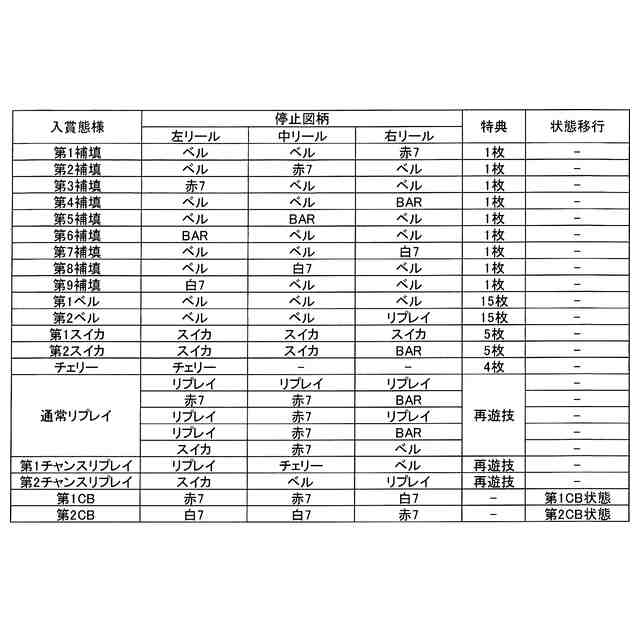

入賞態様と付与される特典との関係を示す説明図である。

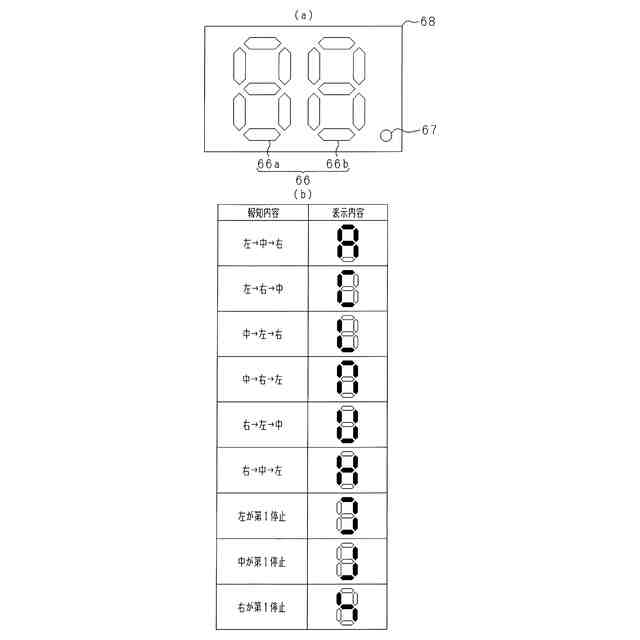

（ａ）共通表示領域の正面図であり、（ｂ）兼用表示部にて表示される停止順序に対応する情報の内容を説明するための説明図である。

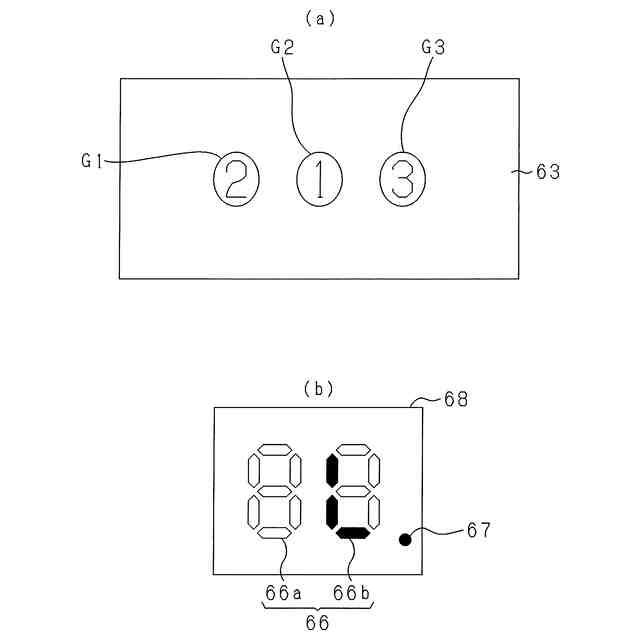

（ａ），（ｂ）画像表示装置における停止順序の報知内容と兼用表示部における停止順序の表示内容との関係を説明するための説明図である。
スロットマシンの電気的構成図である。
主側ＲＯＭにおけるプログラム及びデータの設定態様を説明するための説明図である。
主側ＲＡＭにおける各エリアの設定態様を説明するための説明図である。
領域内処理用のワークエリアに設けられた各種記憶エリア及び領域外処理用のワークエリアに設けられた各種記憶エリアを説明するための説明図である。
主側ＭＰＵにて実行されるメイン処理を示すフローチャートである。
主側ＭＰＵにて実行されるタイマ割込み処理を示すフローチャートである。
主側ＭＰＵにて実行される通常処理を示すフローチャートである。
主側ＭＰＵにて実行される役の抽選処理を示すフローチャートである。
３枚ベット時の役抽選テーブルを説明するための説明図である。
２枚ベット時の役抽選テーブルを説明するための説明図である。
リールの停止順序と成立する入賞態様との関係を説明するための説明図である。
遊技状態及び遊技区間を説明するための説明図である。
主側ＭＰＵにて実行される遊技開始時処理を示すフローチャートである。
主側ＭＰＵにて実行されるリール制御処理を示すフローチャートである。
主側ＭＰＵにて実行される遊技終了時の対応処理を示すフローチャートである。
主側ＭＰＵにて実行される通常開始時処理を示すフローチャートである。
主側ＭＰＵにて実行される通常用処理を示すフローチャートである。
主側ＭＰＵにて実行されるベースＡＴ開始時処理を示すフローチャートである。
主側ＭＰＵにて実行されるベースＡＴ用処理を示すフローチャートである。
主側ＭＰＵにて実行される遊技区間制御処理を示すフローチャートである。
（ａ）主側ＭＰＵと演出側ＭＰＵとの通信に関する電気的構成を説明するための説明図であり、（ｂ）主側ＭＰＵから演出側ＭＰＵに送信されるコマンドを説明するための説明図である。
（ａ）回転受付コマンドＡに含まれている情報を説明するための説明図であり、（ｂ）回転受付コマンドＢに含まれている情報を説明するための説明図である。
（ａ）ゲーム終了コマンドＡに含まれている情報を説明するための説明図であり、（ｂ）ゲーム終了コマンドＢに含まれている情報を説明するための説明図である。
主側ＭＰＵにて実行されるコマンド設定処理を示すフローチャートである。
（ａ）～（ｄ）ＡＴ状態への移行が待機されている状況で画像表示装置にて実行される表示演出の内容を説明するための説明図である。
演出側ＭＰＵにて実行される通常演出制御処理を示すフローチャートである。
演出側ＭＰＵにて実行される演出調整処理を示すフローチャートである。
（ａ）～（ｃ）ベースＡＴ状態への移行が待機されている状況における連続表示演出のオープニング区分が開始された後に信号経路群の異常が生じ、対決結果区分が開始される場合に当該信号経路群の異常が解消される場合における連続表示演出の実行内容を説明するための説明図である。
（ａ），（ｂ）ベースＡＴ状態への移行が待機されている状況における連続表示演出のオープニング区分が開始された後に信号経路群の異常が生じ、当該待機されている状況における最後のゲームの終了直前に当該信号経路群の異常が解消される場合における連続表示演出の実行内容を説明するための説明図である。
（ａ），（ｂ）ベースＡＴ状態への移行が待機されている状況における連続表示演出のオープニング区分が開始された後に信号経路群の異常が生じ、主側ＭＰＵにて当該待機されている状況の制御が終了してベースＡＴ状態の制御が開始されたゲームよりも後のゲームにおいて当該信号経路群の異常が解消される場合における連続表示演出の実行内容を説明するための説明図である。
（ａ）～（ｉ）画像表示装置にて連続表示演出が実行されている状況において一時的に信号経路群の異常が発生する場合における表示演出の進行の様子を示すタイムチャートである。
（ａ）ベースＡＴ状態における画像表示装置の表示内容を説明するための説明図であり、（ｂ）エンディングＡＴ状態における画像表示装置の表示内容を説明するための説明図である。
ベースＡＴ状態及びエンディングＡＴ状態において各種画像を表示するための情報を記憶するための演出側ＲＡＭの記憶エリアの内容を説明するための説明図である。
演出側ＭＰＵにて実行されるＡＴ演出制御処理を示すフローチャートである。
演出側ＭＰＵにて実行される残数カウンタの調整処理を示すフローチャートである。
（ａ）ベースＡＴ状態においてリールの停止順序が画像表示装置に表示される様子を示す説明図であり、（ｂ）ベースＡＴ状態においてリールの停止順序が不一致となった場合における画像表示装置の表示内容を説明するための説明図であり、（ｃ）ベースＡＴ状態においてリールの停止順序が正解となった場合における画像表示装置の表示内容を説明するための説明図である。
（ａ）～（ｇ）リールの停止順序が報知されている状況において一時的に信号経路群の異常が発生する場合における表示演出の進行の様子を示すタイムチャートである。
（ａ）～（ｅ）ベースＡＴ状態において遊技媒体の残りの付与数が上乗せされることに合わせて画像表示装置における残り付与数画像に表示されている遊技媒体の残りの付与数が正確な付与数の表示に修正される様子を示すタイムチャートである。
（ａ）～（ｃ）画像表示装置にて付与数の上乗せ演出が実行される様子を説明するための説明図である。
主側ＭＰＵにて実行される領域外用の第１初期化処理を示すフローチャートである。
主側ＭＰＵにて実行される領域外用の第２初期化処理を示すフローチャートである。
主側ＭＰＵにて実行される終了監視処理を示すフローチャートである。
主側ＭＰＵにて実行される監視実行処理を示すフローチャートである。
主側ＭＰＵにて実行される終了設定処理を示すフローチャートである。
（ａ）エンディングＡＴ状態においてエンディング条件の成立が近付いていることを報知する画像の内容を説明するための説明図であり、（ｂ）エンディング条件が成立してエンディングＡＴ状態が終了したことを報知する画像の内容を説明するための説明図であり、（ｃ）遊技の強制終了が近付いていることを報知する画像の内容を説明するための説明図であり、（ｄ）遊技が強制終了されたことを報知する画像の内容を説明するための説明図である。
演出側ＭＰＵにて実行される終了前報知用処理を示すフローチャートである。
第２の実施形態における主側ＭＰＵにて実行される監視実行処理を示すフローチャートである。
主側ＭＰＵにて実行される終了設定処理を示すフローチャートである。
第３の実施形態における演出側ＭＰＵにて実行される終了前報知用処理を示すフローチャートである。
（ａ）第４の実施形態における演出側ＭＰＵにて実行される基準到達制御処理を示すフローチャートであり、（ｂ）基準到達画像の内容を説明するための説明図である。
第５の実施形態における各リールの配列を示す図である。
入賞態様と付与される特典との関係を示す説明図である。
主側ＭＰＵの構成を説明するための説明図である。
主側ＭＰＵにて実行される役の抽選処理を示すフローチャートである。
（ａ）非内部用役抽選テーブルを説明するための説明図であり、（ｂ）内部用役抽選テーブルを説明するための説明図である。
リールの停止順序と成立する入賞態様との関係を説明するための説明図である。
遊技状態及び遊技区間を説明するための説明図である。
主側ＭＰＵにて実行される遊技終了時の対応処理を示すフローチャートである。
主側ＭＰＵにて実行されるボーナス用処理を示すフローチャートである。
（ａ），（ｂ）ＡＴ移行抽選演出の内容を説明するための説明図である。
主側ＭＰＵにて実行されるゲーム開始時の有利抽選処理を示すフローチャートである。
（ａ）非ＢＢ時のＡＴ移行抽選においてＡＴ移行当選が発生する確率を説明するための説明図であり、（ｂ）主側ＭＰＵにて実行される非ＢＢ時のＡＴ移行抽選用処理を示すフローチャートである。
（ａ）非ＢＢ時の上乗せ抽選において上乗せ当選が発生する確率を説明するための説明図であり、（ｂ）主側ＭＰＵにて実行される非ＢＢ時の上乗せ抽選用処理を示すフローチャートである。
演出側ＭＰＵにて実行されるＡＴ用演出の制御処理を示すフローチャートである。
（ａ），（ｂ）停止操作報知及び上乗せ挑戦演出が行われる様子を説明するための説明図である。
主側ＭＰＵにて実行される停止操作報知制御処理を示すフローチャートである。
演出側ＭＰＵにて実行される停止操作報知用処理を示すフローチャートである。
主側ＭＰＵにて実行される通常用処理を示すフローチャートである。
主側ＭＰＵにて実行されるボーナス終了時処理を示すフローチャートである。
主側ＭＰＵにて実行されるＡＴ用処理を示すフローチャートである。
主側ＭＰＵにて実行される達成対応処理を示すフローチャートである。
主側ＭＰＵにて実行される達成後上乗せ用処理を示すフローチャートである。
演出側ＭＰＵにて実行される上乗せ挑戦演出用処理を示すフローチャートである。
第６の実施形態における各リールの配列を示す図である。
入賞態様と付与される特典との関係を示す説明図である。
（ａ）非内部用役抽選テーブルを説明するための説明図であり、（ｂ）内部用役抽選テーブルを説明するための説明図である。
リールの停止順序と成立する入賞態様との関係を説明するための説明図である。
（ａ），（ｂ）停止操作報知及び上乗せ挑戦演出が行われる様子を説明するための説明図であり、（ｃ）主側ＲＡＭの構成を説明するための説明図である。
主側ＭＰＵにて実行される達成対応処理を示すフローチャートである。
主側ＭＰＵにて実行される達成後上乗せ用処理を示すフローチャートである。
（ａ）第７の実施形態における主側ＲＯＭの構成を説明するための説明図であり、（ｂ）主側ＭＰＵにて実行される役の抽選処理を示すフローチャートである。
（ａ）～（ｄ）第８の実施形態における画像表示装置における強制終了前報知の表示内容を説明するための説明図である。
演出側ＭＰＵにて実行される終了前報知用処理を示すフローチャートである。
演出側ＭＰＵにて実行される終了前制御用処理を示すフローチャートである。
演出側ＭＰＵにて実行されるデモ演出制御処理を示すフローチャートである。
第９の実施形態における主側ＭＰＵにて実行される通常処理を示すフローチャートである。
主側ＭＰＵにて実行される遊技終了時の対応処理を示すフローチャートである。
主側ＭＰＵにて実行されるベースＡＴ用処理を示すフローチャートである。
主側ＭＰＵにて実行されるＢＢ制御用処理を示すフローチャートである。
主側ＭＰＵにて実行されるフリーズ設定処理を示すフローチャートである。
主側ＭＰＵにて実行される外部出力設定処理を示すフローチャートである。
第１０の実施形態における主側ＭＰＵにて実行される役の抽選処理を示すフローチャートである。
