公開番号2025090904
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023205770
出願日2023-12-06
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 5/04 20060101AFI20250611BHJP(スポーツ;ゲーム;娯楽)
要約【課題】処理を好適に実行することが可能な遊技機を提供すること。

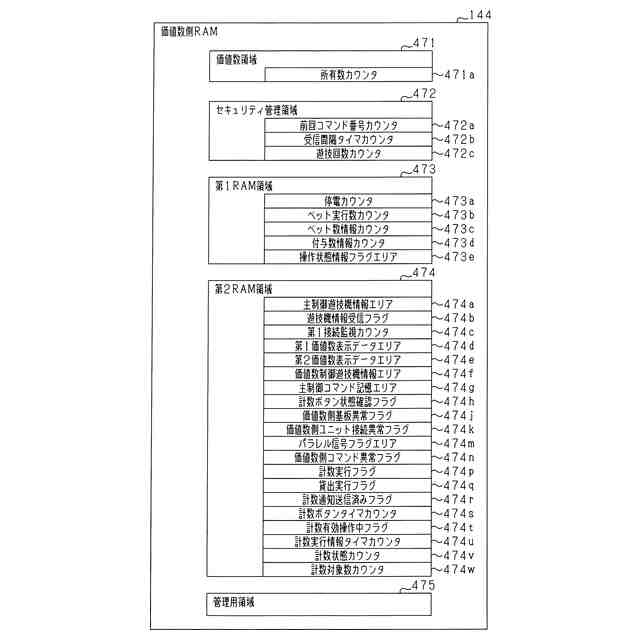

【解決手段】所有数カウンタ471aに記憶されている所有遊技価値数から計数通知に設定された計数対象数が減算された状態となる。計数実行情報タイマカウンタ474uに設定された期間が経過した状態となったことに基づいて、計数実行情報の出力を終了させる処理が実行される。「1」～「49」のいずれかの計数対象数が設定されている計数通知の送信が行われたことに基づいて、295ミリ秒の期間が計数実行情報タイマカウンタ474uに設定される。また、「50」の計数対象数が設定されている計数通知の送信が行われたことに基づいて、305ミリ秒の期間が計数実行情報タイマカウンタ474uに設定される。
【選択図】図214
特許請求の範囲【請求項１】
遊技者が所有している遊技価値の数である所定遊技価値数の情報が記憶される所定価値数記憶手段と、
前記所定価値数記憶手段に記憶されている前記所定遊技価値数のうち移動対象となる遊技価値数である移動対象数の情報を送信する所定移動数送信処理を実行する所定移動数送信手段と、
前記所定価値数記憶手段に記憶されている前記所定遊技価値数から前記所定移動数送信処理における前記移動対象数が減算された状態となるようにする所定価値数更新手段と、
前記所定移動数送信処理が実行されたことに基づいて、特定期間記憶手段に特定期間を設定する特定期間設定手段と、
前記特定期間記憶手段に設定された期間が経過した状態となったことに基づいて特定処理を実行する特定処理実行手段と、
を備え、
前記特定期間設定手段は、
前記所定移動数送信処理における前記移動対象数が特定数未満であることに基づいて、前記特定期間記憶手段に前記特定期間として第１特定期間を設定する第１特定期間設定手段と、
前記所定移動数送信処理における前記移動対象数が前記特定数以上であることに基づいて、前記特定期間記憶手段に前記特定期間として第２特定期間を設定する第２特定期間設定手段と、
を備えていることを特徴とする遊技機。
続きを表示（約 1,200 文字）【請求項２】
前記所定移動数送信処理が実行されたことに基づいて第１情報を送信する手段を備え、
前記特定処理実行手段は、前記特定期間記憶手段に設定された期間が経過した状態となったことに基づいて、前記特定処理として、第２情報を送信する手段を備えていることを特徴とする請求項１に記載の遊技機。
【請求項３】
前記第１情報を受信したことに基づいて所定演出が開始されるようにする手段と、
前記第２情報を受信したことに基づいて前記所定演出が終了されるようにする手段と、
を備えていることを特徴とする請求項２に記載の遊技機。
【請求項４】
前記第１情報を受信してから前記第２情報を受信するまでの期間が所定の基準期間未満であったことに基づいて第１特定演出が実行されるようにする第１特定演出実行手段と、
前記第１情報を受信してから前記第２情報を受信するまでの期間が前記所定の基準期間以上であったことに基づいて第２特定演出が実行されるようにする第２特定演出実行手段と、
を備えていることを特徴とする請求項２又は３に記載の遊技機。
【請求項５】
前記特定期間記憶手段に前記第２特定期間が設定された場合には当該特定期間記憶手段に設定された期間が経過していない状態で前記所定移動数送信手段により前記所定移動数送信処理が実行され得る構成であり、
前記特定期間記憶手段に設定された期間が経過していない状態で前記所定移動数送信処理が実行されたことに基づいて、前記特定期間設定手段により前記特定期間が当該特定期間記憶手段に設定されることを特徴とする請求項１乃至３のいずれか１に記載の遊技機。
【請求項６】
前記特定期間記憶手段に前記第１特定期間が設定された場合には前記所定移動数送信処理が実行されることなく当該特定期間記憶手段に設定された期間が経過した状態となることを特徴とする請求項１乃至３のいずれか１に記載の遊技機。
【請求項７】
前記所定移動数送信手段は、
前記所定価値数記憶手段に記憶されている前記所定遊技価値数が前記特定数以上である状態において特定の契機が発生したことに基づいて前記移動対象数を前記特定数とする前記所定移動数送信処理を実行する手段と、
前記所定価値数記憶手段に記憶されている前記所定遊技価値数が前記特定数未満である状態において前記特定の契機が発生したことに基づいて前記移動対象数を前記特定数未満の数とする前記所定移動数送信処理を実行する手段と、
を備えていることを特徴とする請求項１乃至３のいずれか１に記載の遊技機。
【請求項８】
前記所定移動数送信手段は、所定の契機が発生したことに基づいて前記移動対象数を前記特定数未満である所定数とする前記所定移動数送信処理を実行する手段を備えていることを特徴とする請求項１乃至３のいずれか１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関するものである。
続きを表示（約 6,800 文字）【背景技術】
【０００２】
遊技機としてパチンコ遊技機やスロットマシンが知られている。例えば、パチンコ遊技機では、遊技球を貯留する貯留部を備えており、当該貯留部に貯留された遊技球が遊技球発射装置に案内されて、遊技者の発射操作に応じて遊技領域に向けて発射される。そして、例えば遊技領域に設けられた入球部に遊技球が入球した場合に、例えば抽選処理が実行されたり、例えば遊技者が使用可能な遊技球の数を増加させるための処理が実行される。
【０００３】
スロットマシンでは、メダルや仮想メダルなどの遊技価値がベットされている状況でスタートレバーが操作されて新たなゲームが開始される場合に制御手段にて抽選処理が実行される。また、抽選処理が実行された場合には制御手段にて回転開始制御が実行されることによりリールの回転が開始され、当該リールの回転中にストップボタンが操作された場合には制御手段にて回転停止制御が実行されることによりリールの回転が停止される。そして、リールの回転停止後の停止結果が抽選処理の当選役に対応したものである場合には、当該当選役に対応した特典が遊技者に付与される（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０４４０６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上記例示等のような遊技機においては処理が好適に実行される必要があり、この点について未だ改良の余地がある。
【０００６】
なお、以上の問題は、上記例示したような遊技機に限らず、他の遊技機にも該当する問題である。
【０００７】
本発明は、上記例示した事情等に鑑みてなされたものであり、処理を好適に実行することが可能な遊技機を提供することを目的とするものである。
【課題を解決するための手段】
【０００８】
上記課題を解決すべく請求項１記載の発明は、遊技者が所有している遊技価値の数である所定遊技価値数の情報が記憶される所定価値数記憶手段と、
前記所定価値数記憶手段に記憶されている前記所定遊技価値数のうち移動対象となる遊技価値数である移動対象数の情報を送信する所定移動数送信処理を実行する所定移動数送信手段と、
前記所定価値数記憶手段に記憶されている前記所定遊技価値数から前記所定移動数送信処理における前記移動対象数が減算された状態となるようにする所定価値数更新手段と、
前記所定移動数送信処理が実行されたことに基づいて、特定期間記憶手段に特定期間を設定する特定期間設定手段と、
前記特定期間記憶手段に設定された期間が経過した状態となったことに基づいて特定処理を実行する特定処理実行手段と、
を備え、
前記特定期間設定手段は、
前記所定移動数送信処理における前記移動対象数が特定数未満であることに基づいて、前記特定期間記憶手段に前記特定期間として第１特定期間を設定する第１特定期間設定手段と、
前記所定移動数送信処理における前記移動対象数が前記特定数以上であることに基づいて、前記特定期間記憶手段に前記特定期間として第２特定期間を設定する第２特定期間設定手段と、
を備えていることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、処理を好適に実行することが可能となる。
【図面の簡単な説明】
【００１０】

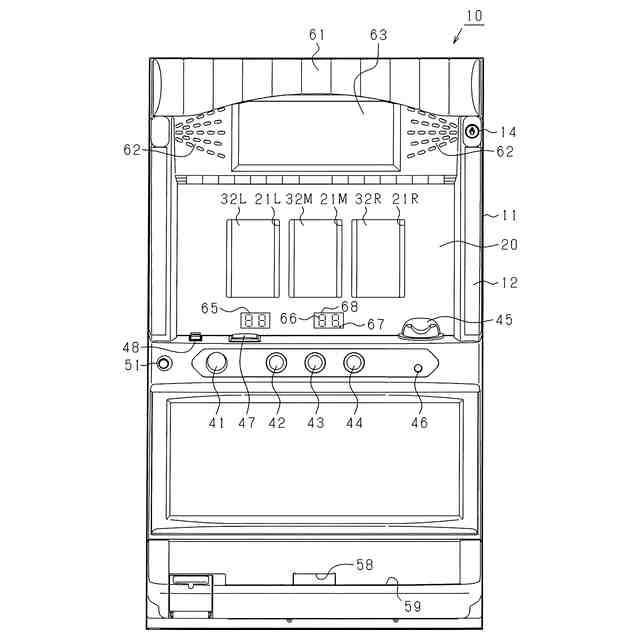

第１の実施形態におけるスロットマシンの正面図である。

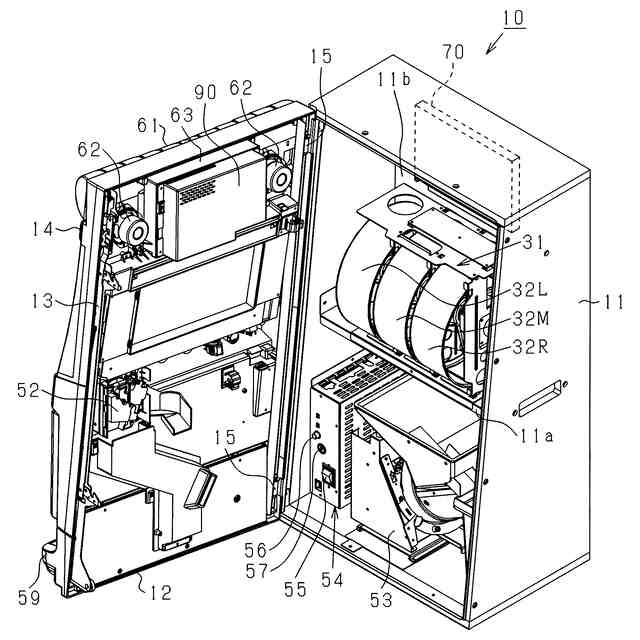

前面扉を開いた状態を示すスロットマシンの斜視図である。

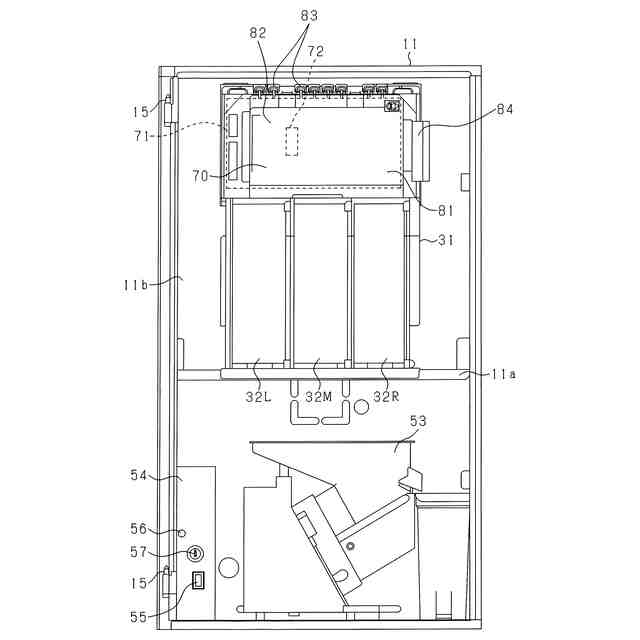

筐体の正面図である。

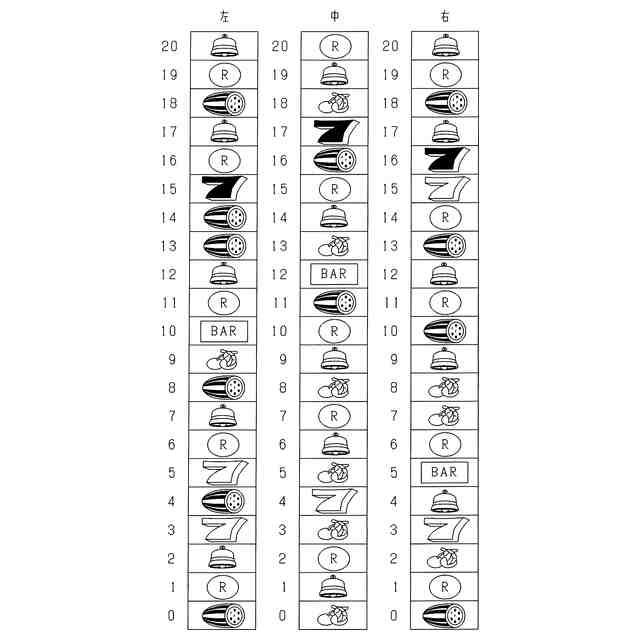

各リールの図柄配列を示す図である。

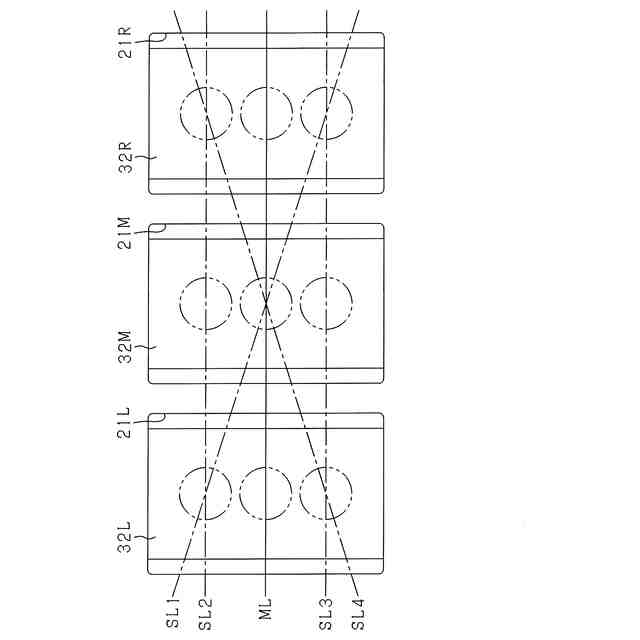

表示窓部から視認可能となる図柄と組合せラインとの関係を示す説明図である。

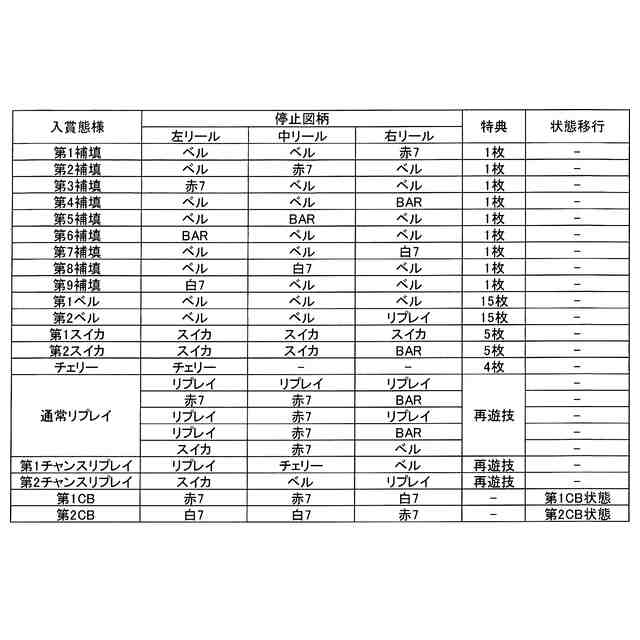

入賞態様と付与される特典との関係を示す説明図である。

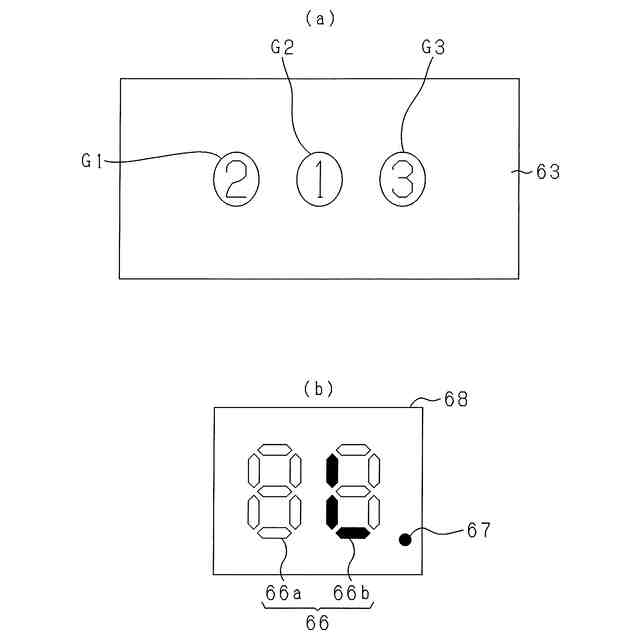

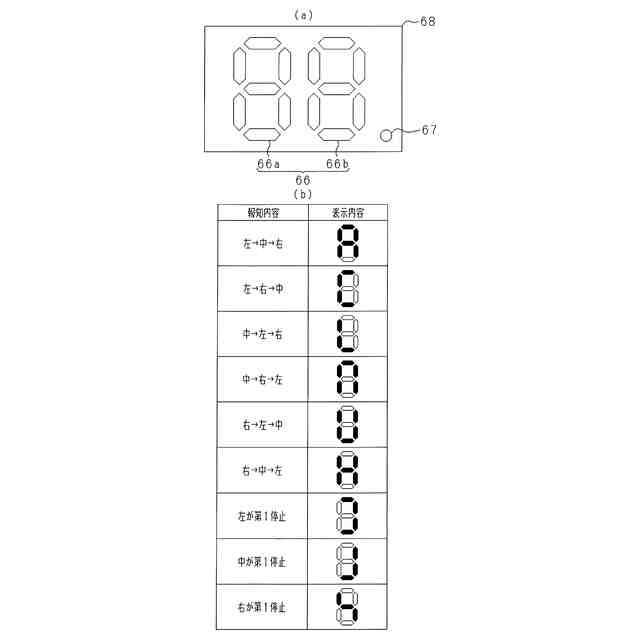

（ａ）共通表示領域の正面図であり、（ｂ）兼用表示部にて表示される停止順序に対応する情報の内容を説明するための説明図である。
（ａ），（ｂ）画像表示装置における停止順序の報知内容と兼用表示部における停止順序の表示内容との関係を説明するための説明図である。

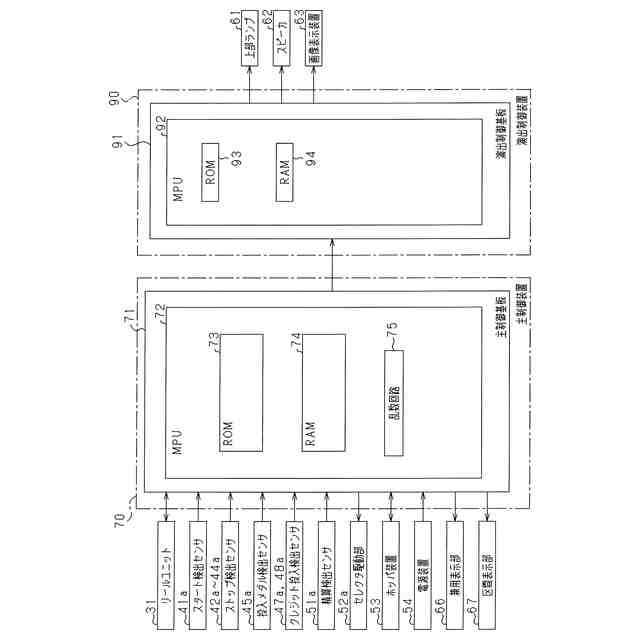

スロットマシンの電気的構成図である。
主側ＲＯＭにおけるプログラム及びデータの設定態様を説明するための説明図である。
主側ＲＡＭにおける各エリアの設定態様を説明するための説明図である。
領域内処理用のワークエリアに設けられた各種記憶エリア及び領域外処理用のワークエリアに設けられた各種記憶エリアを説明するための説明図である。
主側ＭＰＵにて実行されるメイン処理を示すフローチャートである。
主側ＭＰＵにて実行されるタイマ割込み処理を示すフローチャートである。
主側ＭＰＵにて実行される通常処理を示すフローチャートである。
主側ＭＰＵにて実行される役の抽選処理を示すフローチャートである。
３枚ベット時の役抽選テーブルを説明するための説明図である。
２枚ベット時の役抽選テーブルを説明するための説明図である。
リールの停止順序と成立する入賞態様との関係を説明するための説明図である。
遊技状態及び遊技区間を説明するための説明図である。
主側ＭＰＵにて実行される遊技開始時処理を示すフローチャートである。
主側ＭＰＵにて実行されるリール制御処理を示すフローチャートである。
主側ＭＰＵにて実行される遊技終了時の対応処理を示すフローチャートである。
主側ＭＰＵにて実行される通常開始時処理を示すフローチャートである。
主側ＭＰＵにて実行される通常用処理を示すフローチャートである。
主側ＭＰＵにて実行されるベースＡＴ開始時処理を示すフローチャートである。
主側ＭＰＵにて実行されるベースＡＴ用処理を示すフローチャートである。
主側ＭＰＵにて実行される遊技区間制御処理を示すフローチャートである。
（ａ）主側ＭＰＵと演出側ＭＰＵとの通信に関する電気的構成を説明するための説明図であり、（ｂ）主側ＭＰＵから演出側ＭＰＵに送信されるコマンドを説明するための説明図である。
（ａ）回転受付コマンドＡに含まれている情報を説明するための説明図であり、（ｂ）回転受付コマンドＢに含まれている情報を説明するための説明図である。
（ａ）ゲーム終了コマンドＡに含まれている情報を説明するための説明図であり、（ｂ）ゲーム終了コマンドＢに含まれている情報を説明するための説明図である。
主側ＭＰＵにて実行されるコマンド設定処理を示すフローチャートである。
（ａ）～（ｄ）ＡＴ状態への移行が待機されている状況で画像表示装置にて実行される表示演出の内容を説明するための説明図である。
演出側ＭＰＵにて実行される通常演出制御処理を示すフローチャートである。
演出側ＭＰＵにて実行される演出調整処理を示すフローチャートである。
（ａ）～（ｃ）ベースＡＴ状態への移行が待機されている状況における連続表示演出のオープニング区分が開始された後に信号経路群の異常が生じ、対決結果区分が開始される場合に当該信号経路群の異常が解消される場合における連続表示演出の実行内容を説明するための説明図である。
（ａ），（ｂ）ベースＡＴ状態への移行が待機されている状況における連続表示演出のオープニング区分が開始された後に信号経路群の異常が生じ、当該待機されている状況における最後のゲームの終了直前に当該信号経路群の異常が解消される場合における連続表示演出の実行内容を説明するための説明図である。
（ａ），（ｂ）ベースＡＴ状態への移行が待機されている状況における連続表示演出のオープニング区分が開始された後に信号経路群の異常が生じ、主側ＭＰＵにて当該待機されている状況の制御が終了してベースＡＴ状態の制御が開始されたゲームよりも後のゲームにおいて当該信号経路群の異常が解消される場合における連続表示演出の実行内容を説明するための説明図である。
（ａ）～（ｉ）画像表示装置にて連続表示演出が実行されている状況において一時的に信号経路群の異常が発生する場合における表示演出の進行の様子を示すタイムチャートである。
（ａ）ベースＡＴ状態における画像表示装置の表示内容を説明するための説明図であり、（ｂ）エンディングＡＴ状態における画像表示装置の表示内容を説明するための説明図である。
ベースＡＴ状態及びエンディングＡＴ状態において各種画像を表示するための情報を記憶するための演出側ＲＡＭの記憶エリアの内容を説明するための説明図である。
演出側ＭＰＵにて実行されるＡＴ演出制御処理を示すフローチャートである。
演出側ＭＰＵにて実行される残数カウンタの調整処理を示すフローチャートである。
（ａ）ベースＡＴ状態においてリールの停止順序が画像表示装置に表示される様子を示す説明図であり、（ｂ）ベースＡＴ状態においてリールの停止順序が不一致となった場合における画像表示装置の表示内容を説明するための説明図であり、（ｃ）ベースＡＴ状態においてリールの停止順序が正解となった場合における画像表示装置の表示内容を説明するための説明図である。
（ａ）～（ｇ）リールの停止順序が報知されている状況において一時的に信号経路群の異常が発生する場合における表示演出の進行の様子を示すタイムチャートである。
（ａ）～（ｅ）ベースＡＴ状態において遊技媒体の残りの付与数が上乗せされることに合わせて画像表示装置における残り付与数画像に表示されている遊技媒体の残りの付与数が正確な付与数の表示に修正される様子を示すタイムチャートである。
（ａ）～（ｃ）画像表示装置にて付与数の上乗せ演出が実行される様子を説明するための説明図である。
主側ＭＰＵにて実行される領域外用の第１初期化処理を示すフローチャートである。
主側ＭＰＵにて実行される領域外用の第２初期化処理を示すフローチャートである。
主側ＭＰＵにて実行される終了監視処理を示すフローチャートである。
主側ＭＰＵにて実行される監視実行処理を示すフローチャートである。
主側ＭＰＵにて実行される終了設定処理を示すフローチャートである。
（ａ）エンディングＡＴ状態においてエンディング条件の成立が近付いていることを報知する画像の内容を説明するための説明図であり、（ｂ）エンディング条件が成立してエンディングＡＴ状態が終了したことを報知する画像の内容を説明するための説明図であり、（ｃ）遊技の強制終了が近付いていることを報知する画像の内容を説明するための説明図であり、（ｄ）遊技が強制終了されたことを報知する画像の内容を説明するための説明図である。
演出側ＭＰＵにて実行される終了前報知用処理を示すフローチャートである。
第２の実施形態における主側ＭＰＵにて実行される監視実行処理を示すフローチャートである。
主側ＭＰＵにて実行される終了設定処理を示すフローチャートである。
第３の実施形態における演出側ＭＰＵにて実行される終了前報知用処理を示すフローチャートである。
（ａ）第４の実施形態における演出側ＭＰＵにて実行される基準到達制御処理を示すフローチャートであり、（ｂ）基準到達画像の内容を説明するための説明図である。
第５の実施形態における各リールの配列を示す図である。
入賞態様と付与される特典との関係を示す説明図である。
主側ＭＰＵの構成を説明するための説明図である。
主側ＭＰＵにて実行される役の抽選処理を示すフローチャートである。
（ａ）非内部用役抽選テーブルを説明するための説明図であり、（ｂ）内部用役抽選テーブルを説明するための説明図である。
リールの停止順序と成立する入賞態様との関係を説明するための説明図である。
遊技状態及び遊技区間を説明するための説明図である。
主側ＭＰＵにて実行される遊技終了時の対応処理を示すフローチャートである。
主側ＭＰＵにて実行されるボーナス用処理を示すフローチャートである。
（ａ），（ｂ）ＡＴ移行抽選演出の内容を説明するための説明図である。
主側ＭＰＵにて実行されるゲーム開始時の有利抽選処理を示すフローチャートである。
（ａ）非ＢＢ時のＡＴ移行抽選においてＡＴ移行当選が発生する確率を説明するための説明図であり、（ｂ）主側ＭＰＵにて実行される非ＢＢ時のＡＴ移行抽選用処理を示すフローチャートである。
（ａ）非ＢＢ時の上乗せ抽選において上乗せ当選が発生する確率を説明するための説明図であり、（ｂ）主側ＭＰＵにて実行される非ＢＢ時の上乗せ抽選用処理を示すフローチャートである。
演出側ＭＰＵにて実行されるＡＴ用演出の制御処理を示すフローチャートである。
（ａ），（ｂ）停止操作報知及び上乗せ挑戦演出が行われる様子を説明するための説明図である。
主側ＭＰＵにて実行される停止操作報知制御処理を示すフローチャートである。
演出側ＭＰＵにて実行される停止操作報知用処理を示すフローチャートである。
主側ＭＰＵにて実行される通常用処理を示すフローチャートである。
主側ＭＰＵにて実行されるボーナス終了時処理を示すフローチャートである。
主側ＭＰＵにて実行されるＡＴ用処理を示すフローチャートである。
主側ＭＰＵにて実行される達成対応処理を示すフローチャートである。
主側ＭＰＵにて実行される達成後上乗せ用処理を示すフローチャートである。
演出側ＭＰＵにて実行される上乗せ挑戦演出用処理を示すフローチャートである。
第６の実施形態における各リールの配列を示す図である。
入賞態様と付与される特典との関係を示す説明図である。
（ａ）非内部用役抽選テーブルを説明するための説明図であり、（ｂ）内部用役抽選テーブルを説明するための説明図である。
リールの停止順序と成立する入賞態様との関係を説明するための説明図である。
（ａ），（ｂ）停止操作報知及び上乗せ挑戦演出が行われる様子を説明するための説明図であり、（ｃ）主側ＲＡＭの構成を説明するための説明図である。
主側ＭＰＵにて実行される達成対応処理を示すフローチャートである。
主側ＭＰＵにて実行される達成後上乗せ用処理を示すフローチャートである。
（ａ）第７の実施形態における主側ＲＯＭの構成を説明するための説明図であり、（ｂ）主側ＭＰＵにて実行される役の抽選処理を示すフローチャートである。
（ａ）～（ｄ）第８の実施形態における画像表示装置における強制終了前報知の表示内容を説明するための説明図である。
演出側ＭＰＵにて実行される終了前報知用処理を示すフローチャートである。
演出側ＭＰＵにて実行される終了前制御用処理を示すフローチャートである。
演出側ＭＰＵにて実行されるデモ演出制御処理を示すフローチャートである。
第９の実施形態における主側ＭＰＵにて実行される通常処理を示すフローチャートである。
主側ＭＰＵにて実行される遊技終了時の対応処理を示すフローチャートである。
主側ＭＰＵにて実行されるベースＡＴ用処理を示すフローチャートである。
主側ＭＰＵにて実行されるＢＢ制御用処理を示すフローチャートである。
主側ＭＰＵにて実行されるフリーズ設定処理を示すフローチャートである。
主側ＭＰＵにて実行される外部出力設定処理を示すフローチャートである。
第１０の実施形態における主側ＭＰＵにて実行される役の抽選処理を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
