公開番号2025075099
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2025029304,2021005102
出願日2025-02-26,2021-01-15
発明の名称マット装置、およびガイド位置表示方法
出願人株式会社JVCケンウッド
代理人
主分類A63B 6/00 20060101AFI20250507BHJP(スポーツ;ゲーム;娯楽)
要約【課題】エクササイズを行うマット上において身体の部分を配置させる位置を把握するこ
と。
【解決手段】マット装置は、ユーザがエクササイズを行うマットと、マットに設けられた
表示部と、ユーザの身体の1つ以上の部分を配置させるガイド位置をマット上に表示させ
る表示制御部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
マットと、
前記マット上に光を投射する投射装置と、
ガイド位置を前記マット上に投射させる投射制御部と、
を備え、
前記投射制御部は、前記投射装置を制御することで身体の１つ以上の部分を前記マットから離して配置させる空間的な高さに応じて異なる状態で前記ガイド位置を前記マット上に投射する、
マット装置。
続きを表示（約 590 文字）【請求項２】
マットと、
前記マット上に光を投射する投射装置と、
ガイド位置を前記マット上に投射させる投射制御部と、
身体の１つ以上の部分の高さ情報を検知するセンサ部を備え、
前記投射制御部は、前記投射装置を制御することで身体の１つ以上の部分を前記マットから離して配置させるべき目標高さに対する距離に応じて異なる状態で前記ガイド位置を前記マット上に投射する、
マット装置。
【請求項３】
マット上に光を投射する投射装置を制御することでガイド位置を前記マット上に投射させるステップと、
前記投射装置を制御することで身体の１つ以上の部分を前記マットから離して配置させる空間的な高さに応じて異なる状態で前記ガイド位置を前記マット上に投射させるステップとを含む、
マット装置が実行するガイド位置表示方法。
【請求項４】
マット上に光を投射する投射装置を制御することでガイド位置を前記マット上に投影させるステップと、
身体の１つ以上の部分の高さ情報を検知し、前記投射装置を制御することで身体の１つ以上の部分を前記マットから離して配置させるべき目標高さに対する距離に応じて異なる状態で前記ガイド位置を前記マット上に投射させるステップとを含む、
マット装置が実行するガイド位置表示方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マット装置、およびガイド位置表示方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
ヨガの姿勢を行うために、ユーザの身体の部分を配置する位置をガイドするためのしる
しを配置したマットが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２０１９－５１７３３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ヨガでは身体の１つ以上の部分をマット上に配置させ、手足などをマットから所定の高
さにキープした状態で各種のポージングを行う。そのため、ヨガの各種のポージングを行
うために、マット上に身体の部分を配置させる位置や高さを把握することのできる技術が
望まれている。
【０００５】
本発明は、エクササイズを行うマット上において身体の部分を配置させる位置を把握す
ることのできるマット装置、およびガイド位置表示方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係るマット装置は、ユーザがエクササイズを行うマットと、前記マットに設け
られた表示部と、前記ユーザの身体の１つ以上の部分を配置させるガイド位置を前記マッ
ト上に表示させる表示制御部と、を備える。
【０００７】
本発明に係るガイド位置表示方法は、ユーザがエクササイズを行うマットに設けられた
表示部を制御することで前記ユーザの身体の１つ以上の部分を配置させるガイド位置を前
記マット上に表示させるステップを含む。
【発明の効果】
【０００８】
本発明によれば、エクササイズを行うマット上において身体の部分を配置させる位置を
把握することができる。
【図面の簡単な説明】
【０００９】

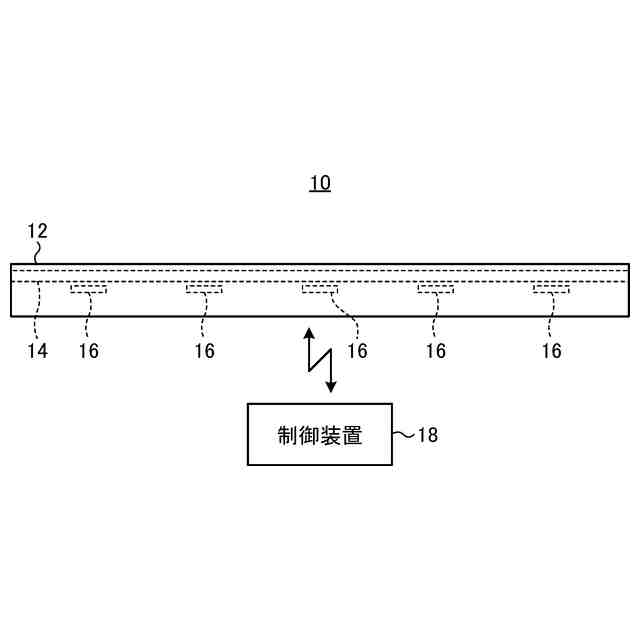

図１は、第１実施形態に係るマット装置の概要を示す概要図である。
図２は、第１実施形態に係るマット装置の構成例を示すブロック図である。

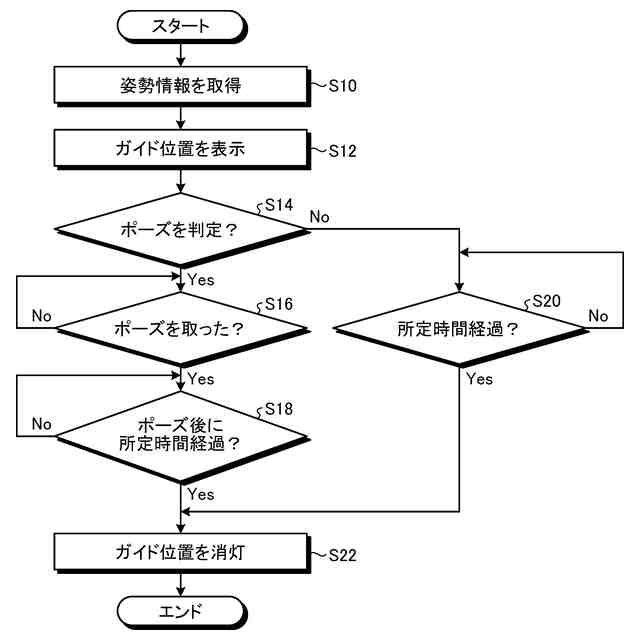

図３は、第１実施形態に係る制御装置の処理の流れの一例を示すフローチャートである。

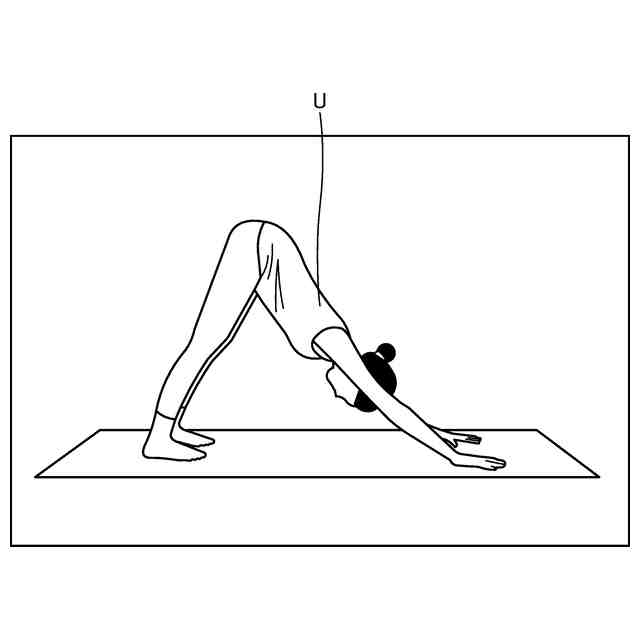

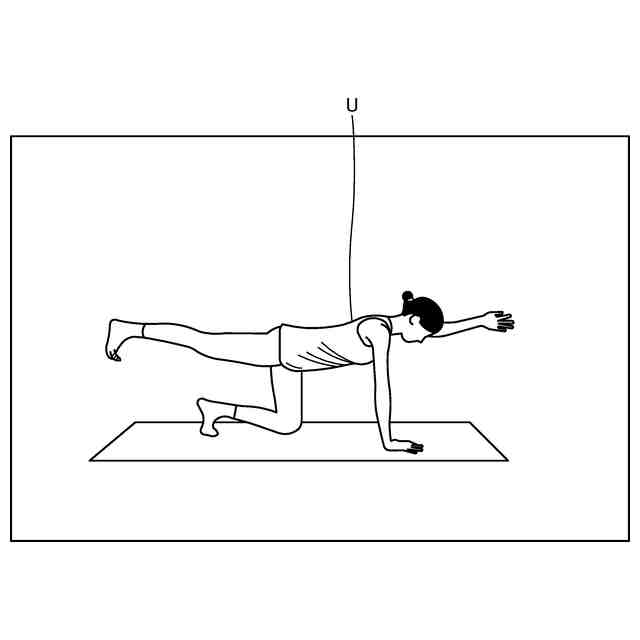

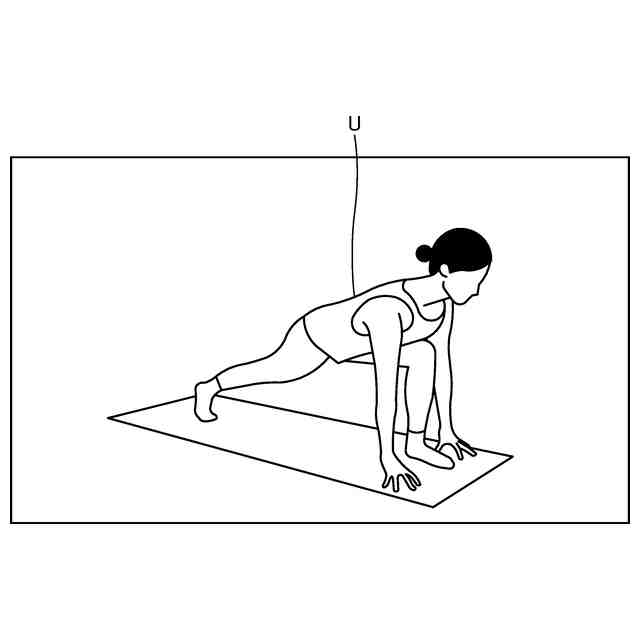

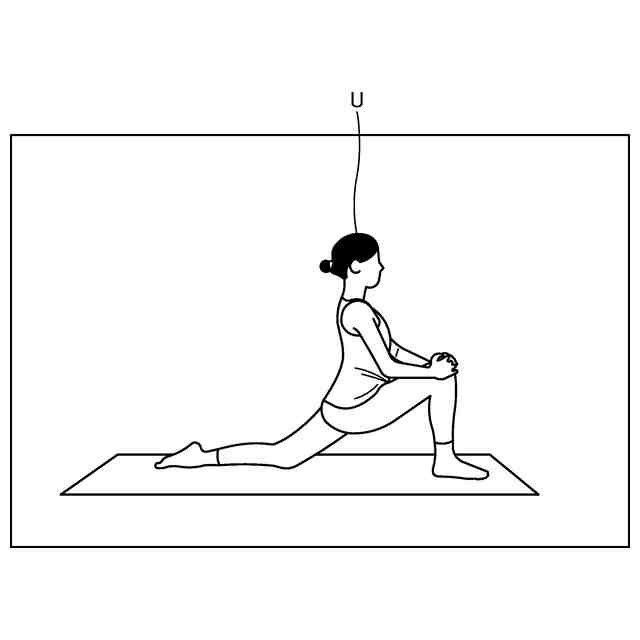

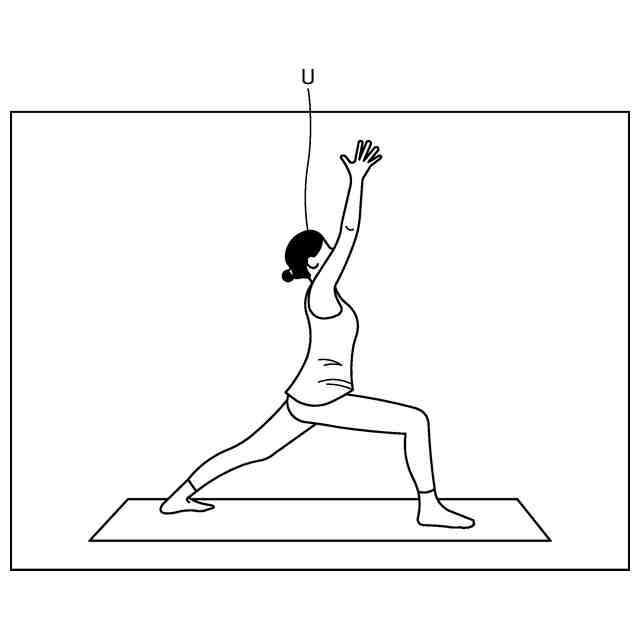

図４Ａは、ポージングの一例を説明するための図である。
図４Ｂは、ポージングの一例を説明するための図である。
図４Ｃは、ポージングの一例を説明するための図である。
図４Ｄは、ポージングの一例を説明するための図である。
図４Ｅは、ポージングの一例を説明するための図である。
図４Ｆは、ポージングの一例を説明するための図である。
図５は、第１ポーズのガイド位置を表示させる方法を説明するための図である。
図６Ａは、第２ポーズのガイド位置を表示させる方法を説明するための図である。
図６Ｂは、第２ポーズのガイド位置を表示させる方法を説明するための図である。
図７は、第３ポーズのガイド位置を表示させる方法を説明するための図である。
図８は、第４ポーズのガイド位置を表示させる方法を説明するための図である。
図９は、第１実施形態の第１変形例に係る制御装置の処理の流れの一例を示すフローチャートである。
図１０は、ガイド位置を部位に応じて異なる色で表示させる方法を説明するための図である。
図１１は、第１実施形態の第２変形例に係る制御装置の処理の流れの一例を示すフローチャートである。
図１２Ａは、ガイド位置を身体の部位を配置する高さに応じて異なる色で表示させる方法を説明するための図である。
図１２Ｂは、ガイド位置を身体の部位を配置する高さに応じて異なる色で表示させる方法を説明するための図である。
図１３は、第１実施形態の第３変形例に係る制御装置の処理の流れの一例を示すフローチャートである。
図１４は、方向情報を含むガイド位置を表示させる方法を説明するための図である。
図１５は、第１実施形態の第４変形例に係る制御装置の処理の流れの一例を示すフローチャートである。
図１６は、ガイド位置と文字を表示させる方法を説明するための図である。
図１７は、第１実施形態の第５変形例に係る制御装置の処理の流れの一例を示すフローチャートである。
図１８は、第１ポーズのガイド位置と身体情報とを表示させる方法を説明するための図である。
図１９は、第２ポーズのガイド位置と身体情報と表示させる方法を説明するための図である。
図２０は、第３ポーズのガイド位置と身体情報と表示させる方法を説明するための図である。
図２１は、第４ポーズのガイド位置と身体情報とを表示させる方法を説明するための図である。
図２２は、第５ポーズのガイド位置と身体情報とを表示させる方法を説明するための図である。
図２３は、第２実施形態に係るマット装置の概要を示す概要図である。図２４は、第２実施形態に係るマット装置の構成例を示すブロック図である。
図２４は、第２実施形態に係るマット装置の構成例を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下に、本発明の実施形態を図面に基づいて詳細に説明する。なお、以下に説明する実
施形態により本発明が限定されるものではない。
（【００１１】以降は省略されています）
