公開番号2025070167
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180297
出願日2023-10-19
発明の名称収容部品の設置方法
出願人株式会社ニューギン
代理人個人,個人,個人
主分類A63F 7/02 20060101AFI20250424BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技機を入替え可能にする。
【解決手段】パチンコ遊技機と回動式遊技機とを入れ替えて収容可能な遊技機枠を島設備に設置する設置方法であって、パチンコ遊技機又は回動式遊技機を収容するための空間を挟むように配置される部分である上支持部と下支持部とのうち少なくとも一方の支持部を移動又は交換して空間を拡張するステップS120,S130と、拡張された空間に遊技機枠を設置するステップS150,S160と、を有する。
【選択図】図9
特許請求の範囲【請求項１】
第１遊技機と第２遊技機とを入れ替えて収容可能な収容部品を島設備に設置する設置方法であって、
前記第１遊技機又は前記第２遊技機を収容するための空間を挟むように配置される部分である第１支持部と第２支持部とのうち少なくとも一方の支持部を移動又は交換して前記空間を拡張するステップと、
拡張された前記空間に前記収容部品を設置するステップと、を有することを特徴とする収容部品の設置方法。
続きを表示（約 320 文字）【請求項２】
前記収容部品の設置態様には、前記収容部品の第１端部を上側に配置する第１態様と、前記第１端部とは反対側の第２端部を上側に配置する第２態様と、があり、
前記収容部品が前記第１態様で設置されており、当該収容部品に前記第１遊技機が収容されていると、前記第１遊技機は、前記第１遊技機に対応する設置高さとなり、前記収容部品が前記第２態様で設置されており、当該収容部品に前記第２遊技機が収容されていると、前記第２遊技機は、前記第２遊技機に対応する設置高さとなり、
前記収容部品を設置するステップは、前記収容部品を前記第１態様又は前記第２態様となるように設置することを含む請求項１に記載の収容部品の設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機を収容可能な収容部品の設置方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、遊技機は、島設備に設置される。遊技機としては、パチンコ遊技機及び回動式遊技機などが知られている。これらの遊技機は、内部構造の違いによって、設置高さ、形状、及び大きさが異なる（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１０４２７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
設置高さ、形状、及び大きさが異なる遊技機として、第１遊技機と第２遊技機とを想定する。従来の島設備は、遊技機を収容するための空間の位置、形状、及び大きさが固定されている。このため、従来の島設備は、第１遊技機と第２遊技機との入れ替えが困難であった。従来の島設備では、遊技機を入替えのための改修を簡便に行うことが期待されている。
【課題を解決するための手段】
【０００５】
上記課題を解決する設置方法は、第１遊技機と第２遊技機とを入れ替えて収容可能な収容部品を島設備に設置する設置方法であって、前記第１遊技機又は前記第２遊技機を収容するための空間を挟むように配置される部分である第１支持部と第２支持部とのうち少なくとも一方の支持部を移動又は交換して前記空間を拡張するステップと、拡張された前記空間に前記収容部品を設置するステップと、を有することを要旨とする。
【発明の効果】
【０００６】
本発明によれば、遊技機を入替え可能にできる。
【図面の簡単な説明】
【０００７】

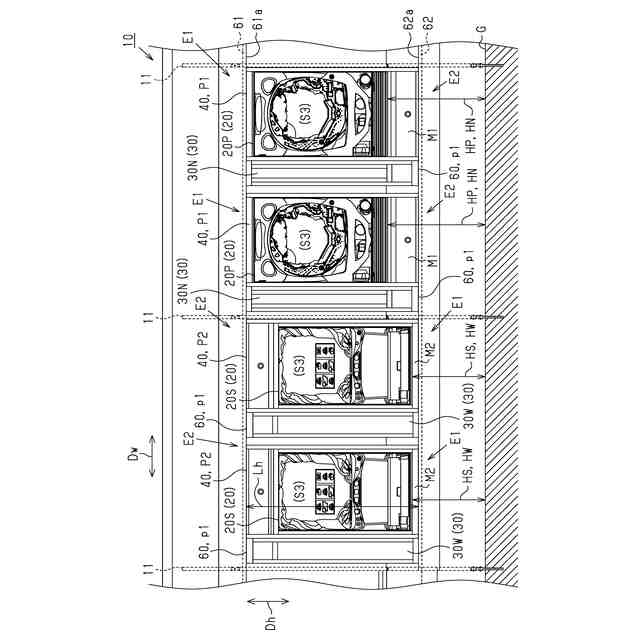

図１は、島設備を模式的に示す正面図である。

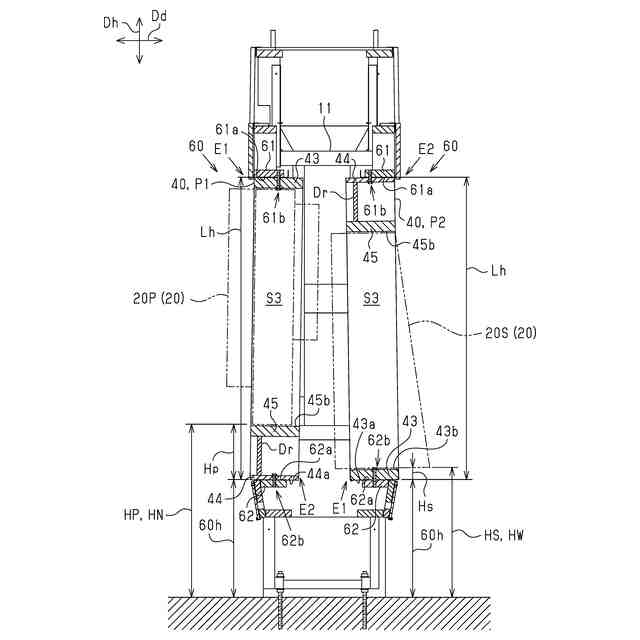

図２は、図１に示す島設備の断面図である。

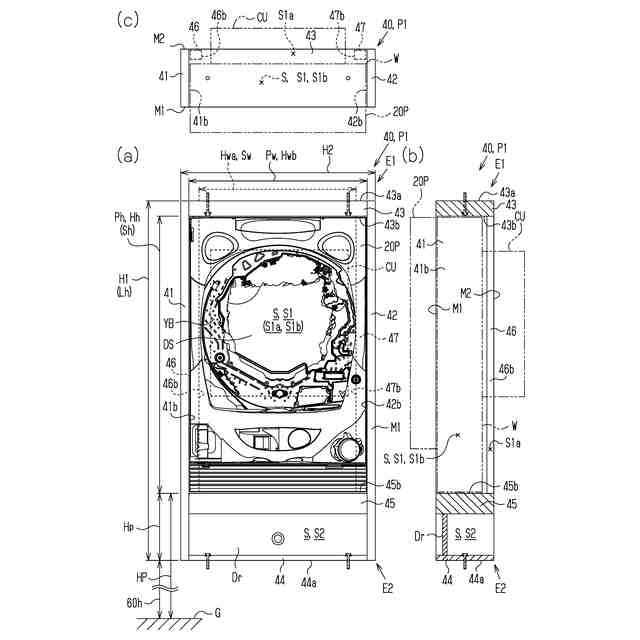

図３における（ａ）は、パチンコ遊技機を収容した状態における遊技機枠の正面図であり、（ｂ）は、その右側面図であり、（ｃ）は、その平面図である。

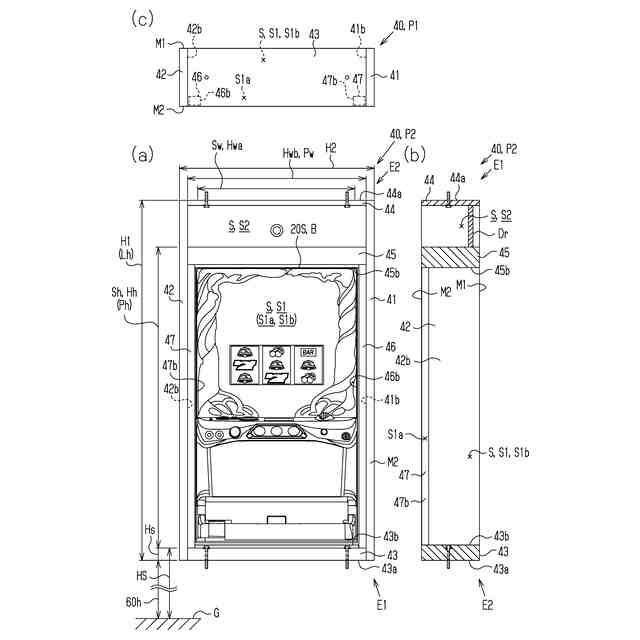

図４における（ａ）は、回動式遊技機を収容した状態における遊技機枠の正面図であり、（ｂ）は、その右側面図であり、（ｃ）は、その平面図である。

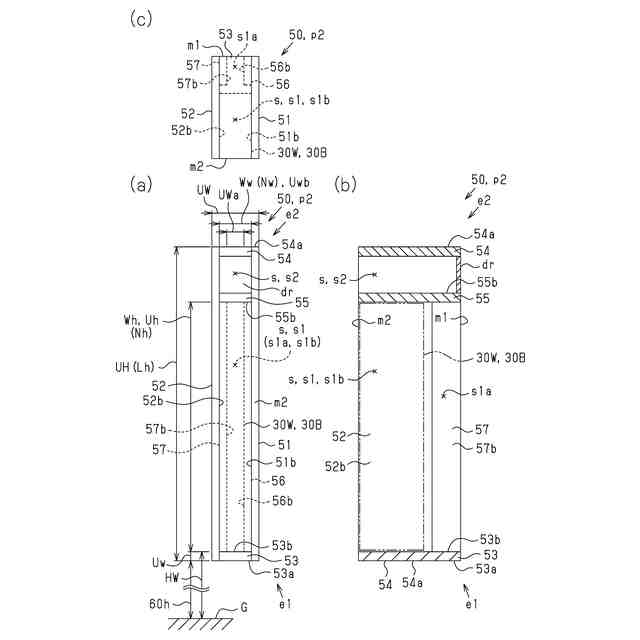

図５における（ａ）は、幅広の管理ユニットを収容した状態におけるユニット枠の正面図であり、（ｂ）は、その右側面図であり、（ｃ）は、その平面図である。
図６における（ａ）は、幅狭の管理ユニットを収容した状態におけるユニット枠の正面図であり、（ｂ）は、その右側面図であり、（ｃ）は、その平面図である。

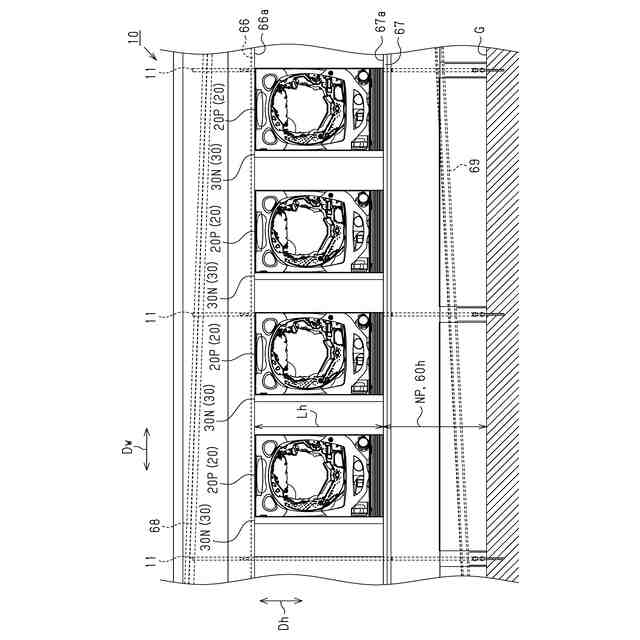

図７は、遊技機枠及びユニット枠を設置する前の、従来の島設備を模式的に示す正面図である。

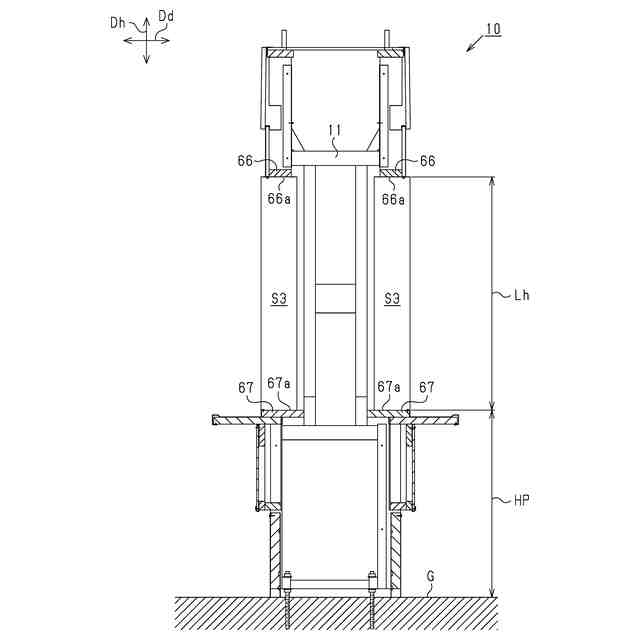

図８は、図７に示す島設備の断面図である。

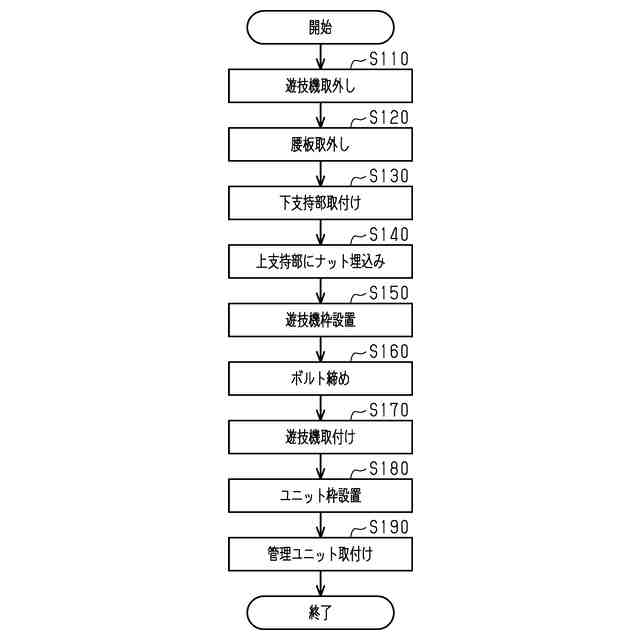

図９は、遊技機枠及びユニット枠の設置方法を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、島設備の一実施形態について説明する。
（島設備の概要）
図１に示すように、島設備１０は、遊技店などの設置面Ｇに設置される。島設備１０は、複数の遊技機２０を設置できる。島設備１０は、複数種類の遊技機２０を設置できる。遊技機２０は、第１遊技機の一例であるパチンコ遊技機２０Ｐ（以下、単に遊技機２０Ｐと示す）である。遊技機２０は、第２遊技機の一例である回動式遊技機２０Ｓ（以下、単に遊技機２０Ｓと示す）である。島設備１０には、遊技機２０Ｐ，２０Ｓを混在させて設置できる。島設備１０には、遊技機２０Ｐのみを設置できる。島設備１０には、遊技機２０Ｓのみを設置できる。以下の説明では、遊技機２０Ｐ，２０Ｓを区別しない場合、単に遊技機２０と示す。後述するように、島設備１０は、遊技機２０Ｐと遊技機２０Ｓとを入れ替えて設置可能に構成される。
【０００９】
島設備１０において、複数の遊技機２０は、幅方向Ｄｗに沿って並ぶように設置される。高さ方向Ｄｈと幅方向Ｄｗとに直交する方向を奥行方向Ｄｄと示す。一例として、幅方向Ｄｗ及び奥行方向Ｄｄは、水平方向と一致するとよい。一例として、高さ方向Ｄｈは、垂直方向と一致するとよい。以下の説明では、幅方向Ｄｗ、高さ方向Ｄｈ、及び奥行方向Ｄｄに沿った各寸法（長さ）を、それぞれ単に幅寸法、高さ寸法、及び奥行寸法と示す。
【００１０】
島設備１０において、各遊技機２０には、管理ユニット３０が併設される。各遊技機２０は、管理ユニット３０と相互通信が可能に接続される。管理ユニット３０は、遊技店の事務所などに設置されたホールコンピュータと接続されるとよい。管理ユニット３０は、所定のデータセンタに設置されたサーバ装置と、インターネット等の電気通信回線を介して接続されるとよい。
（【００１１】以降は省略されています）
