公開番号2025064419
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174183
出願日2023-10-06
発明の名称遊技機
出願人株式会社ニューギン
代理人個人,個人
主分類A63F 7/02 20060101AFI20250410BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技者から遊技領域を視る状況において、その視認性の低下を抑制させる遊技機を提供する。
【解決手段】動作可能に構成されて第一片と第二片とを備え、第一片は第一の領域へ向けた遊技球の流下を許容し、第二片は第一の領域又は第二の領域のうち少なくとも一方へ向けた遊技球の流下を許容し、第一片の動作と第二片の動作は連動しており、第一片及び第二片は、それぞれの上面に当接している遊技球を、それぞれの傾きに沿って誘導させ、水平方向を基準とする第一片の傾きと第二片の傾きとが異なる。
【選択図】図5
特許請求の範囲【請求項１】
遊技球を遊技領域に発射し、前記遊技領域を流下した遊技球が入球することに基づいて特典が付与される領域を複数有している遊技機であって、
第一位置と第二位置のいずれか一方に動作可能に構成され、前記第二位置にあるとき、第一の領域へ向けた遊技球の流下を許容する第一片と、
第三位置と第四位置のいずれか一方に動作可能に構成され、前記第四位置にあるとき、前記第一の領域又は第二の領域のうち少なくとも一方へ向けた遊技球の流下を許容する第二片と、
を備え、
前記第一片の動作と前記第二片の動作は連動しており、
前記第一片及び前記第二片は、それぞれの上面に当接している遊技球を、それぞれの傾きに沿って誘導させ、
水平方向を基準とする前記第一片の傾きと前記第二片の傾きとが異なり、
更に、第一の方向に遊技球を発射することが推奨される第一遊技状態と、前記第一の方向とは異なる第二の方向に遊技球を発射することが推奨される第二遊技状態と、があり、
前記第一片及び前記第二片は、いずれも前記第二の方向に発射された遊技球の流下領域に設けられている、
ことを特徴とする遊技機。
続きを表示（約 140 文字）【請求項２】
前記第二片が前記第三位置にあるとき又は前記第四位置にあるときのいずれか一方において、前記第二片は、前記第一の領域に向かう方向への遊技球の流下を許容し、他方において、前記第二の領域に向かう方向への遊技球の流下を許容する、
請求項１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
パチンコ機等に代表される遊技機は、遊技領域内に多数の発光手段が設けられており、それぞれの発光が周辺部材に反射し、その反射光が不測な方向から遊技者の眼に向かうことによって、視認性が低下することがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０７２０３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、遊技領域の視認性の低下を抑制することを目的とした遊技機が開示されている。
当該遊技機は、発光手段から照射された光が反射する経路の途中に、その光を遮る構成を設けることによって、その目的を達成している。
しかしながら、当該特許文献に開示されている内容は、視認性の低下を抑制させる手段の一具体例に過ぎず、別の手段を検討する余地は未だ残っている。
【０００５】
本発明は、上記の課題に鑑みてなされたものであり、遊技者から遊技領域を視る状況において、その視認性の低下を抑制させる遊技機を提供するものである。
【課題を解決するための手段】
【０００６】
本発明によれば、遊技球を遊技領域に発射し、前記遊技領域を流下した遊技球が入球することに基づいて特典が付与される領域を複数有している遊技機であって、第一位置と第二位置のいずれか一方に動作可能に構成され、前記第二位置にあるとき、第一の領域へ向けた遊技球の流下を許容する第一片と、第三位置と第四位置のいずれか一方に動作可能に構成され、前記第四位置にあるとき、前記第一の領域又は第二の領域のうち少なくとも一方へ向けた遊技球の流下を許容する第二片と、を備え、前記第一片の動作と前記第二片の動作は連動しており、前記第一片及び前記第二片は、それぞれの上面に当接している遊技球を、それぞれの傾きに沿って誘導させ、水平方向を基準とする前記第一片の傾きと前記第二片の傾きとが異なり、更に、第一の方向に遊技球を発射することが推奨される第一遊技状態と、前記第一の方向とは異なる第二の方向に遊技球を発射することが推奨される第二遊技状態と、があり、前記第一片及び前記第二片は、いずれも前記第二の方向に発射された遊技球の流下領域に設けられている、ことを特徴とする遊技機が提供される。
【発明の効果】
【０００７】
本発明によれば、遊技者から遊技領域を視る状況において、その視認性の低下を抑制させる遊技機が提供される。
【図面の簡単な説明】
【０００８】

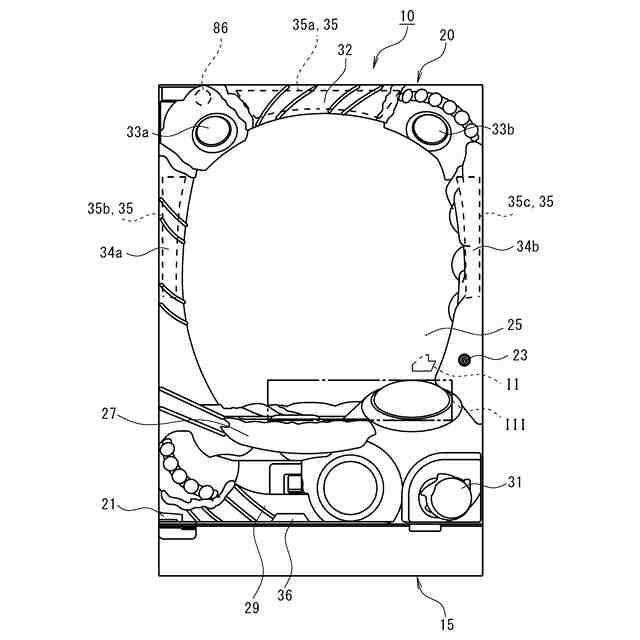

図１は、遊技機の正面図である。

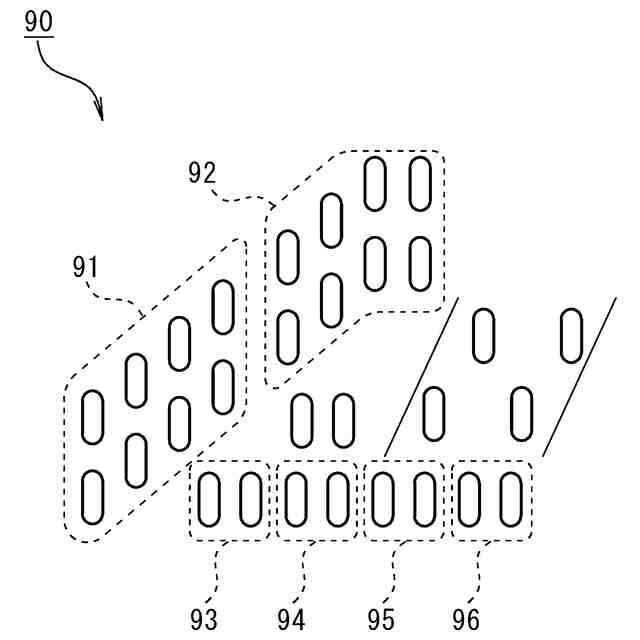

図２は、図１に示す領域ＩＩに配設される図柄表示装置を示す図である。

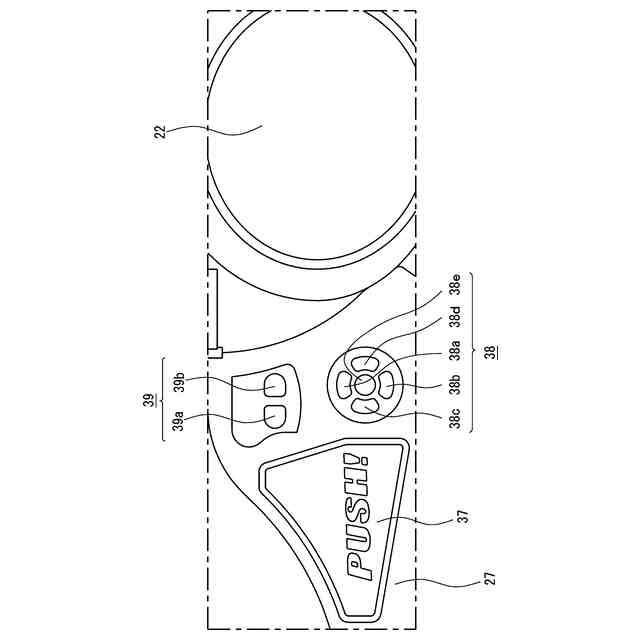

図３は、図１に示す領域ＩＩＩに配設される操作ボタン群およびその周辺を示す鳥瞰図である。

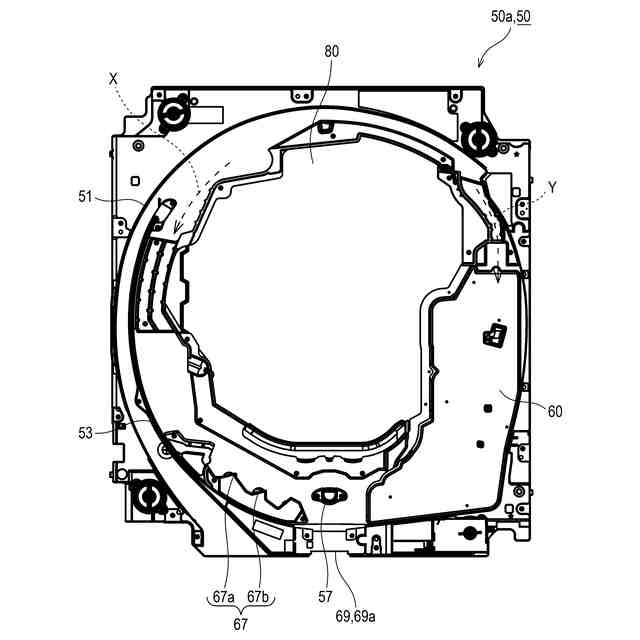

図４は、遊技機内に設置される遊技盤を示す図である。

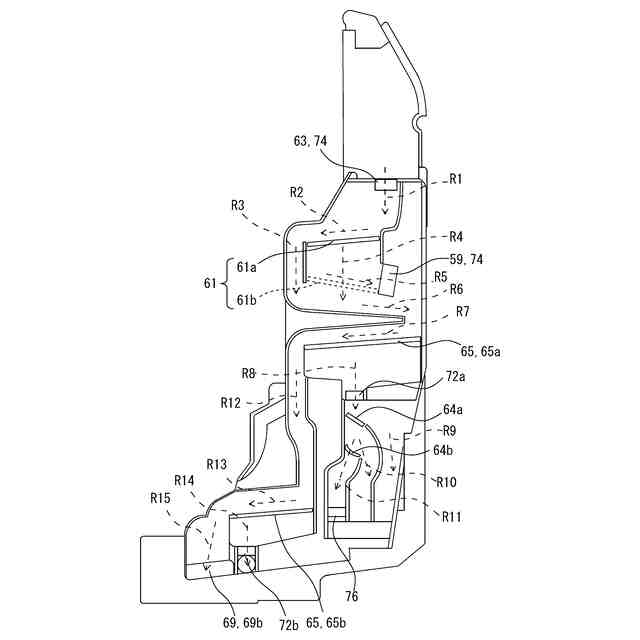

図５は、右領域ユニットの内部構成を示す図である。
図６は、遊技機の背面図である。
図７は、遊技機が備える制御構成を示すブロック図である。

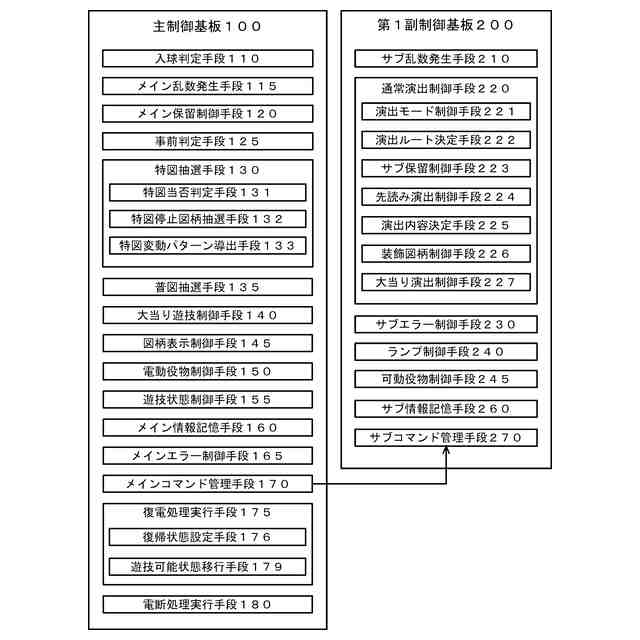

図８は、遊技機が備える機能構成を示すブロック図である。

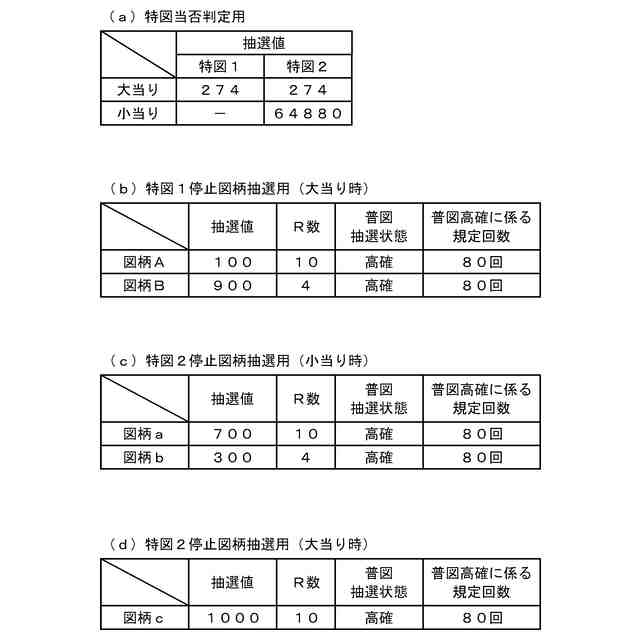

図９（ａ）は、特図当否判定用の抽選テーブルを模式的に示す図であり、図９（ｂ）は、特図１に係る特図当否判定において大当りが導出された場合に用いられる停止図柄抽選用の抽選テーブルを模式的に示す図であり、図９（ｃ）は、特図２に係る特図当否判定において小当りが導出された場合に用いられる停止図柄抽選用の抽選テーブルを模式的に示す図であり、図９（ｄ）は、特図２に係る特図当否判定において大当りが導出された場合に用いられる停止図柄抽選用の抽選テーブルを模式的に示す図である。
図１０（ａ）は、特図変動パターン導出状態ＰＡ時の特図１に係る図柄変動で用いられる特図変動パターン抽選テーブルを模式的に示す図であり、図１０（ｂ）は、特図変動パターン導出状態ＰＡ時の特図１に係る図柄変動において特図変動パターンＨＮＰが決定された場合に用いられる特図変動パターン抽選テーブルを模式的に示す図である。
図１１（ａ）は、普図当否判定用の抽選テーブルを模式的に示す図であり、図１１（ｂ）は、特図変動パターン導出状態ＰＢ時において普図当りした場合に用いる停止図柄抽選用の抽選テーブルを模式的に示す図であり、図１１（ｃ）は、特図変動パターン導出状態ＰＣ時において普図当りした場合に用いる停止図柄抽選用の抽選テーブルを模式的に示す図である。
図１２（ａ）は、特図変動パターン導出状態の遷移を示す状態遷移図であり、図１２（ｂ）は、特図変動パターン導出状態ごとの平均変動時間の関係を示す図である。
図１３は、右領域ユニットの内部構成のうち、第２始動口の近傍を示した図である。
図１４（ａ）と図１４（ｂ）は、右領域ユニットの内部構成のうち、第２始動口の近傍を示した図である。
図１５（ａ）と図１５（ｂ）は、右領域ユニットの内部構成のうち、第２始動口の近傍を示した図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を用いて説明する。なお、すべての図面において、同様の構成要素には同一の符号を付し、適宜に説明を省略する。また、以下の説明では、「前」「後」「左」「右」「上」「下」とは、特に断りのない限り、図１に示すように遊技機１０を正面側（遊技者側）から見た状態で指称するものとする。
なお、以降の説明における「有利（有利度）」とは、遊技者に対して有利であることを指し、さらに、特に断りがない限り、いわゆるプレミア画像等の演出面を除き、賞球（遊技媒体、賞価値）の獲得量（遊技球の払い出しに限らず、メダルの払い出し、賞データの付与を含む）に関して有利であることを指す。
【００１０】
＜本発明の特徴について＞
本実施形態における遊技機１０の詳細を説明する前に、本実施形態に記載されている発明（本発明）の特徴を説明する。
なお、当該特徴を説明するにあたり、括弧内の構成は、直前の構成に対応する本実施形態の構成を例示したものであり、当該説明以降の遊技機１０の説明においても同様の用途で括弧内に構成を記載する場合がある。
（【００１１】以降は省略されています）
