公開番号2025054017
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023163185
出願日2023-09-26
発明の名称遊技機
出願人株式会社サンセイアールアンドディ
代理人弁理士法人ネクスト
主分類A63F 7/02 20060101AFI20250331BHJP(スポーツ;ゲーム;娯楽)
要約【課題】将来的に遊技者が獲得可能な特典の内容を保留分も先読みして事前に報知することが可能となる一方で、各保留の特典付与の判定結果についても興味を失わせることがない遊技機を提供する。
【解決手段】現在記憶されている保留に対応する保留画像を画像表示装置に表示するとともに、保留が記憶されている状態で所定の条件を満たした場合に、画像表示装置において表示されている保留画像に対してキャラクタがアクションを行う演出画像を表示し、演出画像が表示されたことを契機にして現在記憶されている全ての保留によって遊技者が獲得可能な特典の内容を一括して報知するように構成する。
【選択図】図34
特許請求の範囲【請求項１】
始動条件が成立したことに基づいて遊技情報を取得する遊技情報取得手段と、
前記遊技情報に基づいて特典を付与するか否かを判断する特典付与判断手段と、
図柄の変動を用いて前記特典付与判断手段の判断結果を報知する報知手段と、
前記遊技情報取得手段を介して取得した前記遊技情報を、前記報知手段の報知に供されるまで、所定の最大保留記憶個数を上限として時系列順に保留として記憶するとともに、前記報知手段による報知が終わった段階で最も古く記憶された保留を新たに消化する保留記憶手段と、
前記保留記憶手段に記憶された保留に対応する保留画像を画像表示装置に表示する保留画像表示手段と、
前記保留記憶手段に保留が記憶されている状態で所定の条件を満たした場合に、前記画像表示装置において表示されている保留画像に対してキャラクタがアクションを行う演出画像を表示する演出画像表示手段と、
前記演出画像が表示されたことを契機にして前記保留記憶手段に記憶されている全ての保留によって遊技者が獲得可能な特典の内容を一括して報知する特典報知手段と、を有することを特徴とする遊技機。
続きを表示（約 690 文字）【請求項２】
前記特典報知手段は、前記保留記憶手段に記憶されている各保留が消化された際に遊技者が獲得可能な遊技媒体の合計を報知することを特徴とする請求項１に記載の遊技機。
【請求項３】
前記演出画像として表示対象となるキャラクタのアクションは複数種類あって、
前記演出画像表示手段は、前記キャラクタが前記画像表示装置において表示されている保留画像毎に前記複数種類の内から選択されたアクションを行う前記演出画像を表示することを特徴とする請求項１又は請求項２に記載の遊技機。
【請求項４】
前記演出画像表示手段は、アクションを実行する対象となる保留が消化された際に遊技者が獲得可能な特典の内容に基づいて実行するアクションを選択することを特徴とする請求項３に記載の遊技機。
【請求項５】
前記保留画像表示手段は、前記演出画像を表示する前或いは後の段階において前記保留記憶手段に記憶された保留に対する特典付与の期待度を示唆する態様で保留画像を表示することを特徴とする請求項１又は請求項２に記載の遊技機。
【請求項６】
遊技球が流下する流下領域と、
流下領域に設けられ、普通図柄の当選に基づいて作動する普通電動役物と、を有し、
前記始動条件は、前記普通電動役物が作動することによって入球容易な状態となる特別図柄用入球口への遊技球の入球であって、
前記演出画像表示手段は、前記普通電動役物の作動が終了したことを条件に前記演出画像を表示することを特徴とする請求項１又は請求項２に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ遊技機等の遊技機に関するものである。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
従来より、例えば遊技機の一つであるパチンコ遊技機では、始動入賞口にパチンコ球が入賞すると画像表示装置に表示された図柄が変動を開始するとともに、一定時間後に停止され、停止した図柄が特定の組み合わせに揃うと大当たり遊技状態へと移行し、大当たり遊技中には大入賞口が開放され、遊技者が多くのパチンコ球を獲得できる構成となっている。
【０００３】
また、近年では遊技を多様化するために大当たりの種類を複数種類設け、当選した大当たりの種類によって遊技者が獲得できる賞球が異なるようにすることも行われている。それに伴って大当たりの当選時や大当たり遊技中において今回の大当たりによって獲得できる賞球を事前に報知することについても行われている。更に今回の大当たりだけではなく保留内に大当たりに当選する保留が存在するのであれば、将来的な保留での大当たりにより得られる賞球の数まで含めて事前に報知することも行われている（例えば特開２０１５－３３４８９号公報）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－３３４８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１では将来的に遊技者が獲得可能な遊技球を保留分も先読みして事前に報知するものであるが、そのような報知を行えば遊技者は現在記憶されている全ての保留で獲得可能な遊技球の数のみに注意を向けるようになり、一つ一つの保留について大当たりするか否かについてや、大当たりした場合の大当たりの種別（ラウンド数の多い大当たりかラウンド数の少ない大当たりか）等について興味を持たなくなる。その結果、遊技者が大当たりに当選することに対する達成感を味わうことができなくなる問題があった。
【０００６】
本発明は前記従来における問題点を解消するためになされたものであり、将来的に遊技者が獲得可能な特典の内容を保留分も先読みして事前に報知することが可能となる一方で、各保留の特典付与の判定結果についても興味を失わせることがない遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記目的を達成するため本発明に係る遊技機は、始動条件が成立したことに基づいて遊技情報を取得する遊技情報取得手段と、前記遊技情報に基づいて特典を付与するか否かを判断する特典付与判断手段と、図柄の変動を用いて前記特典付与判断手段の判断結果を報知する報知手段と、前記遊技情報取得手段を介して取得した前記遊技情報を、前記報知手段の報知に供されるまで、所定の最大保留記憶個数を上限として時系列順に保留として記憶するとともに、前記報知手段による報知が終わった段階で最も古く記憶された保留を新たに消化する保留記憶手段と、前記保留記憶手段に記憶された保留に対応する保留画像を画像表示装置に表示する保留画像表示手段と、を備えた遊技機において、前記保留記憶手段に保留が記憶されている状態で所定の条件を満たした場合に、前記画像表示装置において表示されている保留画像に対してキャラクタがアクションを行う演出画像を表示する演出画像表示手段と、前記演出画像が表示されたことを契機にして前記保留記憶手段に記憶されている全ての保留によって遊技者が獲得可能な特典の内容を一括して報知する特典報知手段と、を有することを特徴とする。
【発明の効果】
【０００８】
前記構成を有する本発明に係る遊技機によれば、将来的に遊技者が獲得可能な特典の内容を保留分も先読みして事前に報知することが可能となる一方で、保留画像に対してキャラクタがアクションを行う演出画像を表示することで各保留の特典付与の判定結果についても興味を失わせることがない。
【図面の簡単な説明】
【０００９】

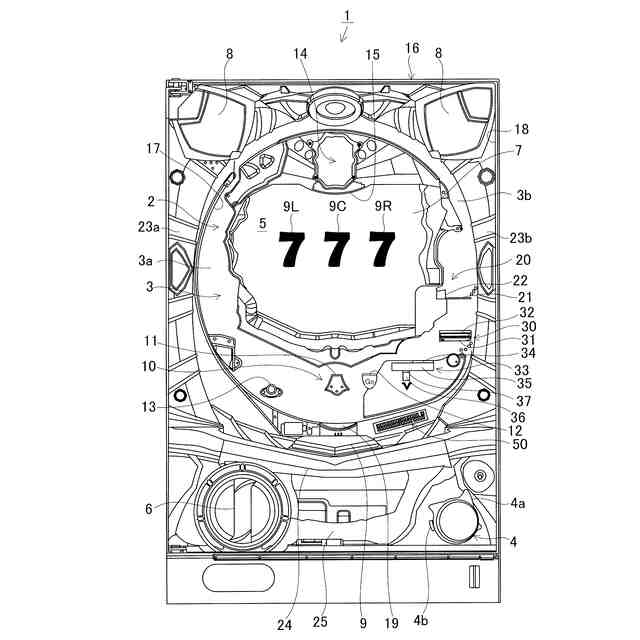

本発明の実施形態に係るパチンコ遊技機の正面図である。
図１に示すパチンコ遊技機に設けられた表示器類を拡大して示す説明図である。
図１に示すパチンコ遊技機に設けられた主制御基板および周辺機器の電気的構成をブロックで示す説明図である。
図１に示すパチンコ遊技機に設けられたサブ制御基板および周辺機器の電気的構成をブロックで示す説明図である。

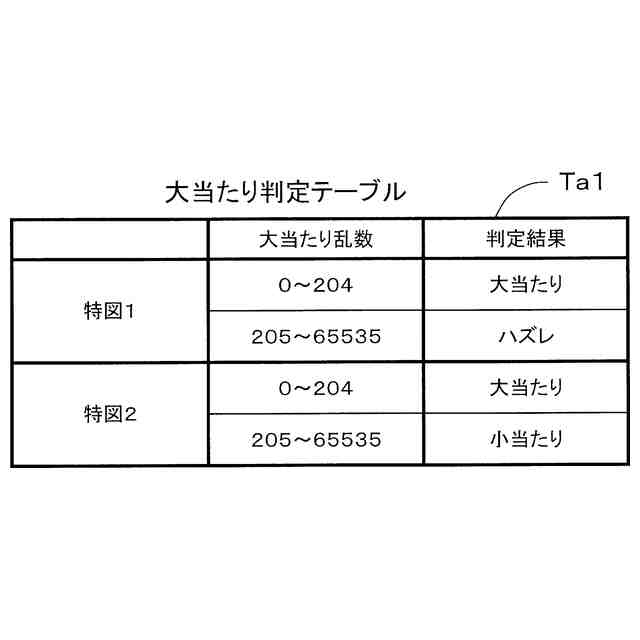

大当たり判定テーブルの説明図である。

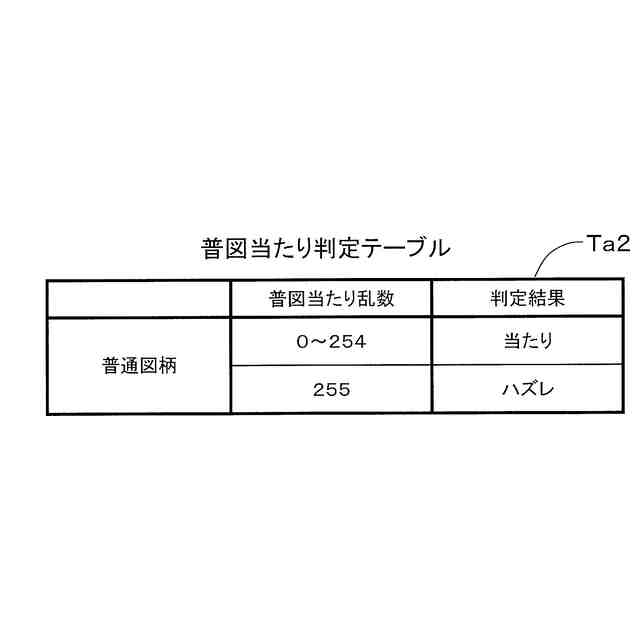

普図当たり判定テーブルの説明図である。

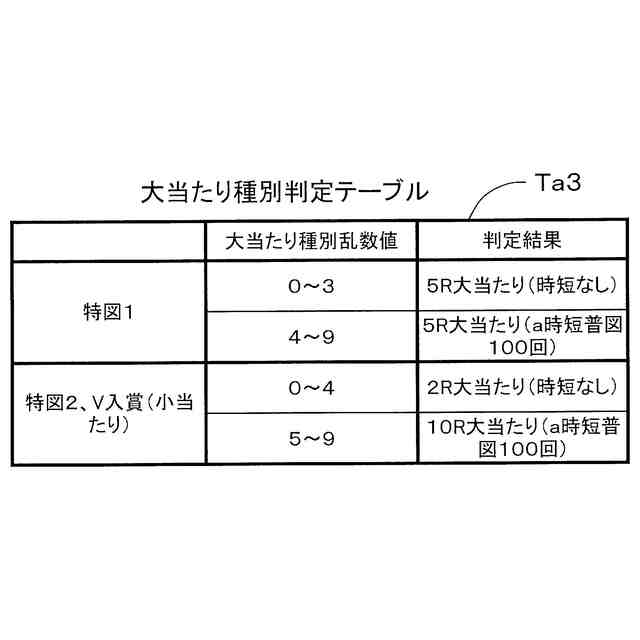

大当たり種別判定テーブルの説明図である。

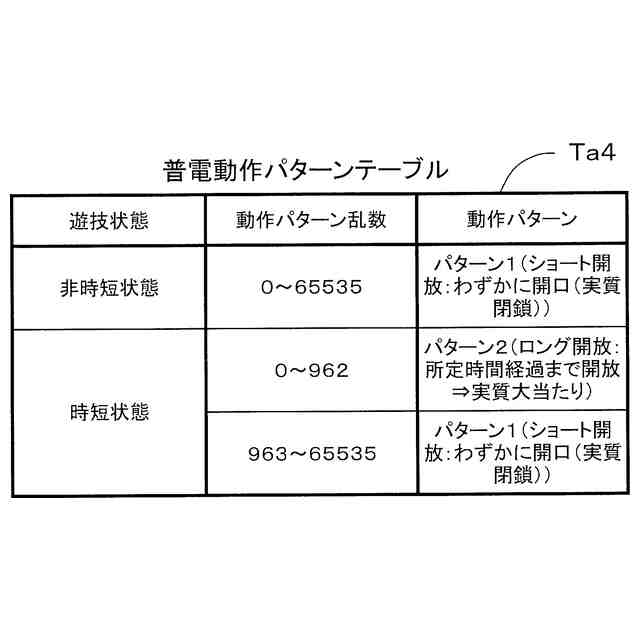

普通動作パターンテーブルの説明図である。

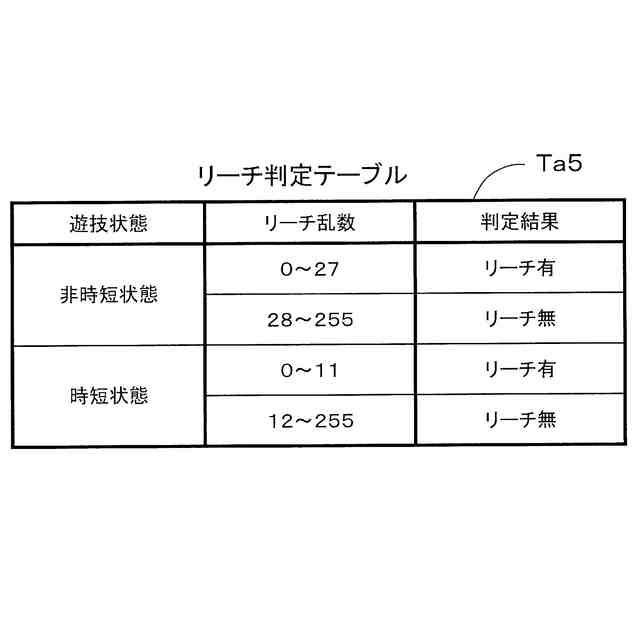

リーチ判定テーブルの説明図である。
特図変動パターン選択テーブルの説明図である。
第１特図保留記憶部の記憶内容を示す説明図である。
第２特図保留記憶部の記憶内容を示す説明図である。
第１特図保留演出記憶部の説明図である。
第２特図保留演出記憶部の説明図である。
普通可変入賞装置の動作パターンを示した図である。
遊技制御用マイコンが実行するメイン側主制御処理のフローチャートである。
遊技制御用マイコンが図１６に示すメイン側主制御処理において実行するメイン側タイマ割込処理のフローチャートである。
遊技制御用マイコンが図１７に示すメイン側タイマ割込処理において実行する始動口センサ検出処理のフローチャートである。
遊技制御用マイコンが図１７に示すメイン側タイマ割込処理において実行するＶ入賞検出処理のフローチャートである。
遊技制御用マイコンが図１７に示すメイン側タイマ割込処理において実行する普電動作処理のフローチャートである。
遊技制御用マイコンが図１７に示すメイン側タイマ割込処理において実行する特別図柄待機処理のフローチャートである。
遊技制御用マイコンが図１７に示すメイン側タイマ割込処理において実行する特別図柄変動処理のフローチャートである。
遊技制御用マイコンが図１７に示すメイン側タイマ割込処理において実行する特電動作処理のフローチャートである。
演出制御用マイコンが実行するサブ側主制御処理のフローチャートである。
演出制御用マイコンが図２４に示すサブ側主制御処理において実行する１ｍｓタイマ割込処理のフローチャートである。
演出制御用マイコンが図２４に示すサブ側主制御処理において実行する１０ｍｓタイマ割込処理のフローチャートである。
演出制御用マイコンが図２６に示す１０ｍｓタイマ割込処理において実行する受信コマンド解析処理のフローチャートである。
演出制御用マイコンが図２６に示す１０ｍｓタイマ割込処理において実行する遊タイム演出処理のフローチャートである。
ｂ時短の移行が確定した場合に移行する前兆ゾーンを示した図である。
演出制御用マイコンが図２６に示す１０ｍｓタイマ割込処理において実行する遊技履歴表示処理のフローチャートである。
演出表示装置に表示される遊技履歴の一例を示した図である。
演出制御用マイコンが図２７に示す受信コマンド解析処理において実行する出玉獲得演出開始処理のフローチャートである。
出玉獲得演出において選択候補となるキャラクタのアクションの種類と選択割合を示した図である。

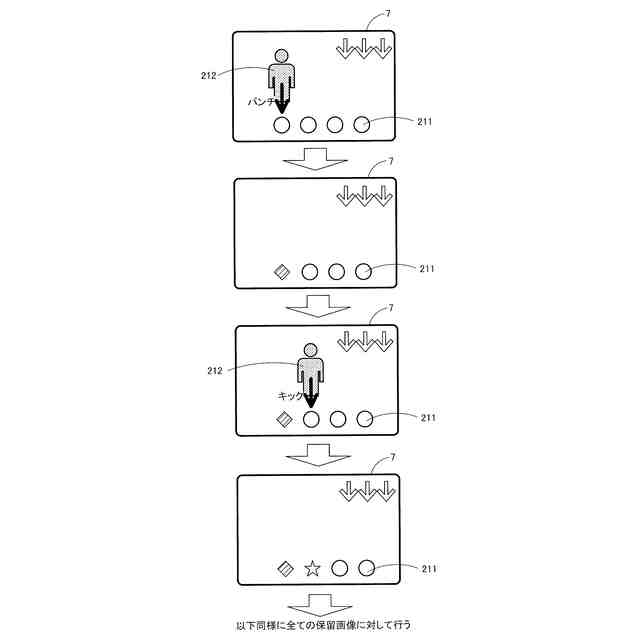

保留画像に対してキャラクタがアクションを行う例を示した図である。
保留画像に対してキャラクタがアクションを行う例を示した図である。
全ての保留によって遊技者が獲得可能な特典の内容を一括して報知する例を示した図である。
ラウンド昇格演出の一例を示した図である。
【発明を実施するための形態】
【００１０】
本発明の実施形態に係る遊技機について図を参照しつつ説明する。本実施形態では、本発明の実施形態に係る遊技機としてパチンコ遊技機について説明する。なお、以下の説明において、パチンコ遊技機の各部の方向を説明する場合は、そのパチンコ遊技機と対向して遊技を行う遊技者から見た方向を基準とする。具体的には、パチンコ遊技機の各部の左右方向および上下方向は、遊技者から見た左右方向および上下方向とする。また、遊技者に近づく方向を前方とし、遊技者から遠ざかる方向を後方とする。
（【００１１】以降は省略されています）
