公開番号2025039833
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2025005270,2021041333
出願日2025-01-15,2021-03-15
発明の名称ゴルフクラブのグリップ
出願人株式会社ロア・ジャパン
代理人弁理士法人創光国際特許事務所
主分類A63B 53/14 20150101AFI20250313BHJP(スポーツ;ゲーム;娯楽)
要約【課題】ゴルフクラブのグリップにおいて、抗菌作用が生じ易くする。
【解決手段】ゴルフクラブTのグリップ3は、ゴルフクラブTのグリップ3であって、グリップ3は、複数の銀粒子41を露出した状態で収容する複数の構造体42が混合されたエラストマーにより形成されている。構造体42は、ゼオライトである。グリップ3は、グリップ3の外周面にグリップ3の長手方向において並べて配置されている、凹部312と凹部312の底面に設けられている複数の凸部313とを有する領域311を複数含む凹凸領域31を複数有し、複数の凹凸領域31は、グリップ3の周方向において90度毎に間隔をずらして外周面に設けられている。
【選択図】図2

特許請求の範囲【請求項１】
ゴルフクラブのグリップであって、
前記グリップは、複数の銀粒子を露出した状態で収容する複数の構造体が混合されたエラストマーにより形成されている、
ゴルフクラブのグリップ。
続きを表示（約 390 文字）【請求項２】
前記構造体は、ゼオライトである、
請求項１に記載のゴルフクラブのグリップ。
【請求項３】
前記グリップは、前記グリップの外周面に前記グリップの長手方向において並べて配置されている、凹部と前記凹部の底面に設けられている複数の凸部とを有する領域を複数含む凹凸領域を複数有し、
複数の前記凹凸領域は、前記グリップの周方向において９０度毎に間隔をずらして前記外周面に設けられている、
請求項１又は２に記載のゴルフクラブのグリップ。
【請求項４】
ゴルフクラブのグリップの製造方法であって、
複数の銀粒子を露出した状態で収容する複数の構造体をエラストマーに混合する工程と、
前記複数の構造体が混合された前記エラストマーで前記グリップを成形する工程と、
を有するゴルフクラブのグリップの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフクラブのグリップ及びゴルフクラブのグリップの製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、銀粒子を混合させたエラストマーにより形成されている抗菌作用を有するゴルフクラブのグリップが知られている。特許文献１には、ゴルフクラブのグリップを形成する天然ゴムや合成ゴムなどのゴム系材料として、抗菌効果を有し熱による性能劣化のない銀系無機抗菌剤を混合したゴム系材料を用い、この抗菌剤を混合したゴム系材料で形成した抗菌グリップが開示されている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３０４７６５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の銀粒子を混合させたエラストマーでゴルフクラブのグリップを成形する場合、銀粒子がグリップの表面に出てこないため、抗菌作用が生じづらいという問題が生じていた。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、抗菌作用が生じ易いゴルフクラブのグリップを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様においては、ゴルフクラブのグリップであって、前記グリップは、複数の銀粒子を露出した状態で収容する複数の構造体が混合されたエラストマーにより形成されている、ゴルフクラブのグリップを提供する。
【０００７】
また、前記構造体は、ゼオライトであってもよい。また、前記グリップは、前記グリップの外周面に前記グリップの長手方向において並べて配置されている、凹部と前記凹部の底面に設けられている複数の凸部とを有する領域を複数含む凹凸領域を複数有し、複数の前記凹凸領域は、前記グリップの周方向において９０度毎に間隔をずらして前記外周面に設けられていてもよい。
【０００８】
本発明の第２の態様においては、ゴルフクラブのグリップの製造方法であって、複数の銀粒子を露出した状態で収容する複数の構造体をエラストマーに混合する工程と、前記複数の構造体が混合された前記エラストマーで前記グリップを成形する工程と、を有するゴルフクラブのグリップの製造方法を提供する。
【発明の効果】
【０００９】
本発明によれば、ゴルフクラブのグリップにおいて、抗菌作用が生じ易くなるという効果を奏する。
【図面の簡単な説明】
【００１０】
本実施形態に係るグリップが設けられているゴルフクラブの構成を示す。

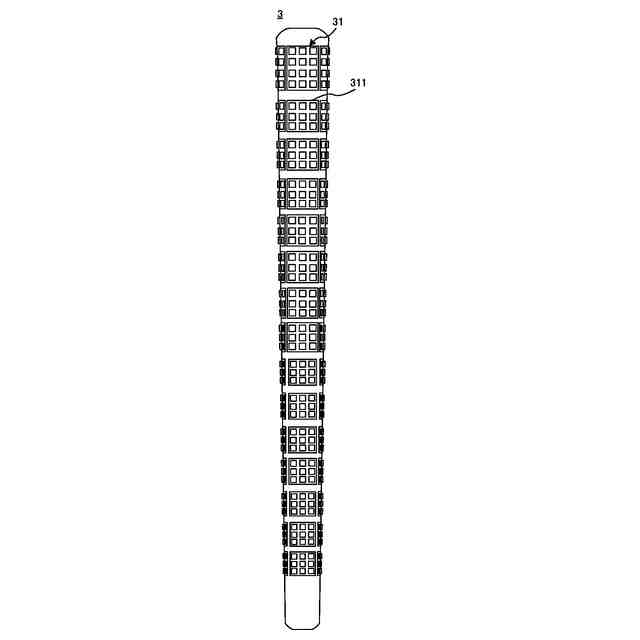

本実施形態に係るグリップの構成を示す。
銀粒子構造体の構造を示す。

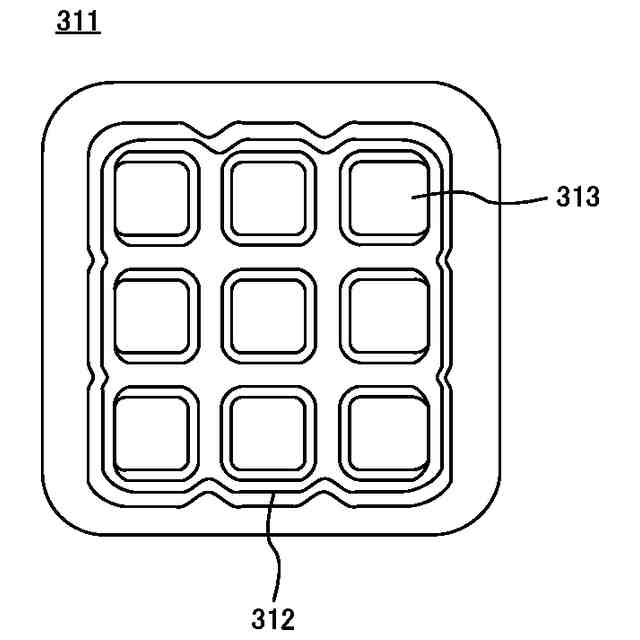

領域の構造を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
