特許ウォッチ

公開番号2025037825
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2024144146
出願日2024-08-26
発明の名称モジュール式パター
出願人美津濃株式会社
代理人弁理士法人深見特許事務所
主分類A63B 53/04 20150101AFI20250311BHJP(スポーツ;ゲーム;娯楽)
要約【課題】改良されたカスタマイズ可能なゴルフクラブヘッドの提供。
【解決手段】ゴルフクラブヘッド100は、第1の本体105、第2の本体115、および締結具190を含むことができる。第1の本体105は、打面、第1の上面、第1の底面、第1のヒール、第1のトウ、打面の反対側の第1の後壁、およびホーゼル125を含むことができる。第1の本体105は、少なくとも1つのアパーチャ170をさらに画定することができる。第2の本体115は、第1の本体105に取り外し可能に取り付けることができる。第2の本体115は、前面、第2の上面、第2の底面、第2のヒール、第2のトウ、および前面の反対側の第2の後面を含むことができる。第2の本体115は、少なくとも1つの第2のアパーチャ175を画定することができる。

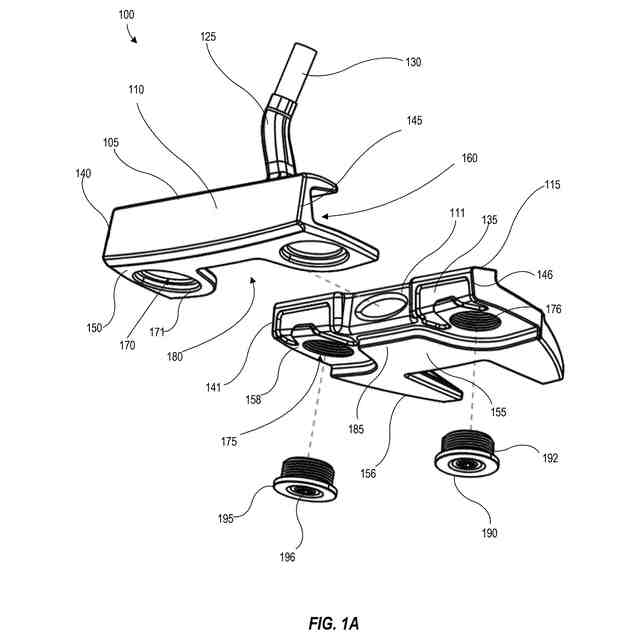

【選択図】図1A
特許請求の範囲【請求項１】
第１の本体であって、
打面、第１の上面、第１のソール、第１のヒール、第１のトウ、前記打面の反対側の第１の後壁、およびホーゼルを備え、前記第１のソールから前記第１の本体を通って延びる少なくとも１つの第１のアパーチャを画定する、
前記第１の本体と、
前記第１の本体に取り外し可能に取り付け可能な第２の本体であって、
前面、第２の上面、第２のソール、第２のヒール、第２のトウ、および前記前面の反対側の第２の後面を備え、前記第２の本体内に延びる少なくとも１つの第２のアパーチャを画定し、前記前面が前記少なくとも１つの第２のアパーチャを通過する軸に対してある角度で上方に延びる、
前記第２の本体と、

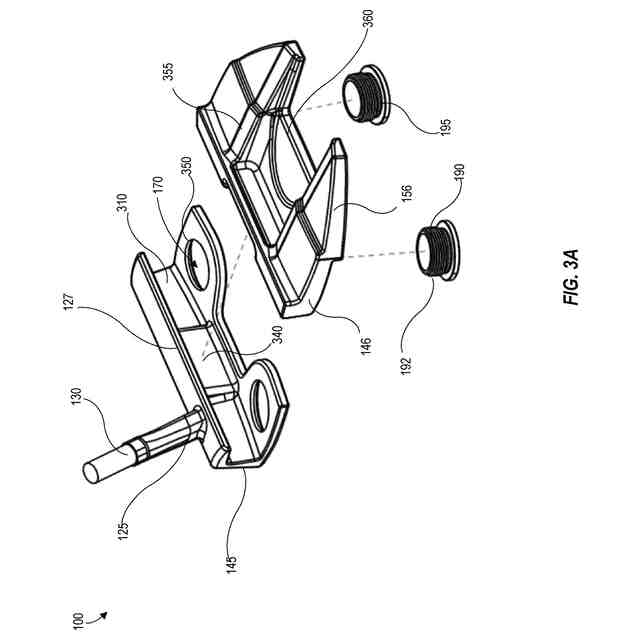

前記第１の本体を前記第２の本体に取り付けるために、前記少なくとも１つの第１のアパーチャを通って前記少なくとも１つの第２のアパーチャ内に延びるように構成された締結具と
を備える、パター型ゴルフクラブヘッド。
続きを表示（約 820 文字）【請求項２】
前記締結具の締結が、前記第１の本体を前記第２の本体に取り付けてせん断力および垂直力を生じさせる、請求項１に記載のパター型ゴルフクラブヘッド。
【請求項３】
前記第１の本体が前記第１の後壁から外側に延びる少なくとも１つの棚部をさらに備え、前記少なくとも１つの棚部が前記第１のソールの少なくとも一部を画定する、請求項１に記載のパター型ゴルフクラブヘッド。
【請求項４】
前記第２のソールの少なくとも一部が、組み立てられた構成で前記少なくとも１つの棚部に接触するように構成される、請求項３に記載のパター型ゴルフクラブヘッド。
【請求項５】
前記前面の少なくとも一部が前記第１の後壁に当接するように構成される、請求項１に記載のパター型ゴルフクラブヘッド。
【請求項６】

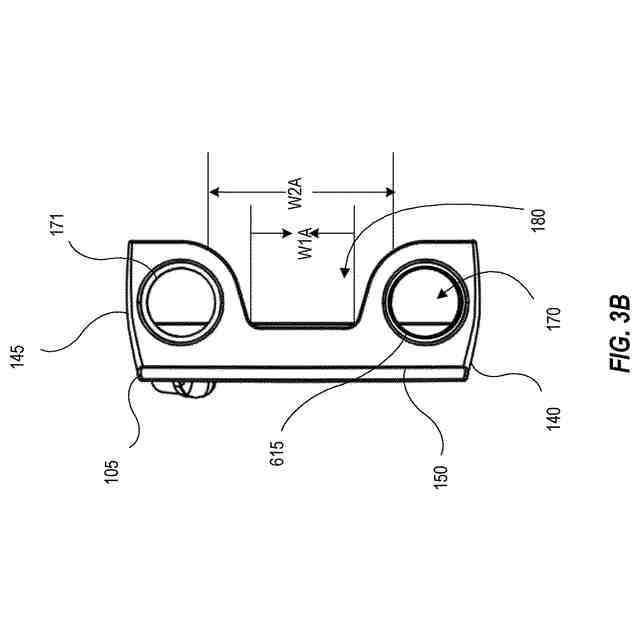

前記第１のソールが、前記第１のヒールと前記第１のトウとの間に、前記第１の後壁に向かって内側に延びる凹部を画定する、請求項１に記載のパター型ゴルフクラブヘッド。
【請求項７】
前記第２のソールが突起を備え、前記突起が前記凹部内に少なくとも部分的に延びるように構成される、請求項６に記載のパター型ゴルフクラブヘッド。
【請求項８】
前記凹部が、前記第１のヒールと前記第１のトウとの間の方向に可変幅を有する、請求項６に記載のパター型ゴルフクラブヘッド。
【請求項９】
前記凹部が、前記第１のソールの後端部に近接する第１の端部と、前記打面の反対側の前記第１の後壁に近接する第２の端部とをさらに備える、請求項８に記載のパター型ゴルフクラブヘッド。
【請求項１０】
前記第１の端部における前記凹部の幅が、前記第２の端部における前記凹部の幅よりも大きい、請求項９に記載のパター型ゴルフクラブヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の態様は、ゴルフクラブヘッドを調整およびカスタマイズするように構成された改良されたゴルフクラブヘッドまたはその一部に関し、より詳細には、モジュール式パターに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
ゴルフのゲームのための規則は、プレイヤーがセットを形成する１４本のクラブを持っていくことを認めている。典型的には、プレイヤーは、プレイヤーがゴルフコース上で遭遇する可能性のある多様な状況に対して最大限の選択肢を自身に提供するために、様々なタイプおよびモデルのクラブで自身のセットを満たす。クラブの最も一般的なグループは、ウッド、ハイブリッド、アイアン、ウェッジ、およびパターである。クラブグループの様々な設計は、プレイヤーが異なる角度、高さ、速度、および距離でボールを打ち出すのを支援する。一部のプレイヤーは、単一の組み合わせセットで１４本すべてのクラブを購入するが、他のプレイヤーは、グループ化によって一緒に束ねられたクラブを購入するか、またはさらには各クラブを個別に購入する。
【０００３】
パターは、プレイヤーのセットの残りの部分と比較して最もユニークなクラブになる傾向がある。ウッド、ハイブリッド、アイアン、およびウェッジの主な目的はボールを空中に打ち出すことであるが、パターは地面に沿って、特にパッティンググリーン上でボールを転がすように設計されている。パターは、典型的にはボールを最短距離だけ移動させるために使用されるが、それは、往々にして、プレイヤーがラウンド中に最もよく使用するクラブである。プレイヤーは、すべてのホールで少なくとも１回パットを打つ必要がある傾向があり、一方、個々のホールの各々では、他のクラブが推奨するショットの特定の距離または形状を打つ必要はない可能性がある。
【０００４】
当技術分野のパターには様々な形状およびサイズがあり、世界の最高のプレイヤーは様々なパタータイプを使用している。最終的に、パターの設計は、プレイヤーがパターをスイングするときにゴルフボールの最も一貫した転がりを提供するためにプレイヤーに適合しなければならない。特定の設計は、パターをスイングするときに、より大きいまたはより小さいロフトを促進する。他の設計は、パターが質量中心の前で打たれていないときにより高いレベルの慣性モーメント（MOI：moment of inertia）を提供する。さらに、いくつかの設計は、前面から背面へのスイングを促進し、他の設計は、円弧に沿ってパターをスイングすることを促進する。一部のプレイヤーにとって、パター設計にとって最も重要な特徴は、それが自身の個人的なスイングスタイルまたは視覚的好みにどのように適合して、パッティング時により自信を促すかである。
【０００５】
典型的な従来のパターでは、プレイヤーは、プレイヤーが選択する特定のパターの形状、重量、および外観に制限される。しかし、ゴルフの激しいラウンドの後、またはスイングの変更時に、プレイヤーは、特定の設計がもはや自身のゲームを最適化しないことに気付くかもしれない。この状況を改善するために、プレイヤーは、新品のパターを購入するか、またはそれらの間でローテーションする一群のパターを形成するかもしれない。複数のパターを購入することは高価である可能性があり、一群のパターを維持することは、シャフトおよびパターに取り付けられたグリップのサイズのためにかなりのスペースを占める可能性がある。店舗およびクラブフィッターは、パターに関する同様の在庫問題に直面している。サイズ、形状、および重量の多数の組み合わせをカバーする全範囲のパターを提供するために、店舗およびクラブフィッターは、在庫のためのかなりのスペースを確保するか、またはそれらの提供を制限しなければならない。提供が限られているため、店舗およびクラブフィッターは、顧客が要求し得る正確な特性を試験するために提供することができない場合がある。
【０００６】
他の既存のパターは、交換可能なウエイトまたは取り外し可能なセクションを設けることによってこれらの問題を改善しようと試みてきた。交換可能なウエイトを有する既存のシステムは、プレイヤーが自身のパターを総重量に関して最適化することを可能にするが、これは、MOIの制御またはスイング時の面の動き方に望ましくない制限を生じさせる可能性がある。既存のシステムの交換可能なウエイトは、パターに沿って同じ場所に適合するように設計されているため、様々なウエイトを互いに交換すると、パターのバランスポイントおよびMOIが変化する。例えば、ソールの中央に２つの５gのウエイトを有するブレード型パターは、同じブレード型パターであるがソールの中央に２つの２５gのウエイトを有するものと比較して異なるバランスポイントおよびMOIを有する。
【０００７】
さらに、いくつかの既存のパターは、構成可能なヘッド構造を可能にする複数の交換可能な構成要素を含む。しかしながら、そのようなシステムは、組み立てられたパターのための安定した構成を欠く傾向がある。したがって、長期間の使用および衝撃によって、これらのシステムの別個のピースは互いに緩む傾向がある。これは、これらのシステムに望ましくない振動を引き起こす可能性があり、システムが使用されているときに一貫性のない反応をもたらす可能性がある。
【０００８】
したがって、安定して適切に重み付けされたヘッドを維持しながら、プレイヤーがクラブヘッドの設計および他の特徴を調整することを可能にする調整可能なゴルフクラブヘッドが必要とされている。
【発明の概要】
【０００９】
開示された技術は、これらの懸念、および図面と併せて以下の説明を読むと明らかになる他の必要性に対処する。簡単に説明すると、開示された技術の態様は、交換可能なピースと調整することができる改良されたゴルフクラブヘッドに関する。
【００１０】
開示された技術は、少なくとも第１の本体、第２の本体、および締結具を含むパター型ゴルフクラブヘッドを提供することができる。第１の本体は、打面、第１の上面、第１の底面、第１のヒール、第１のトウ、打面の反対側の第１の後壁、およびホーゼルを含むことができる。第１の本体は、底面から第１の本体を通って延びる少なくとも１つの第１のアパーチャによってさらに画定することができる。第２の本体は、第１の本体に取り外し可能に取り付けることができる。一例として、第２の本体は、第１の本体に部分的に着座することができ、および／または第２の本体の一部を第１の本体の一部に挿入することができる。第２の本体は、前面、第２の上面、第２の底面、第２のヒール、第２のトウ、および前面の反対側の第２の後面を含むことができ、第２の本体は、第２の本体内に延びる少なくとも１つの第２のアパーチャを画定し、前面は、少なくとも１つの第２のアパーチャを通過する軸に対してある角度で上方に延びる。締結具は、第１の本体を第２の本体に取り付けるために、少なくとも１つの第１のアパーチャを通って少なくとも１つの第２のアパーチャに延びるように構成することができる。
（【００１１】以降は省略されています）
