公開番号2025032284
公報種別公開特許公報(A)
公開日2025-03-11
出願番号2024216474,2021546320
出願日2024-12-11,2020-02-06
発明の名称オープンバックキャビティ付きゴルフクラブヘッド
出願人カーステンマニュファクチュアリングコーポレーション
代理人弁理士法人快友国際特許事務所
主分類A63B 53/04 20150101AFI20250304BHJP(スポーツ;ゲーム;娯楽)
要約【課題】エネルギー貯蔵特性を有するゴルフクラブヘッド

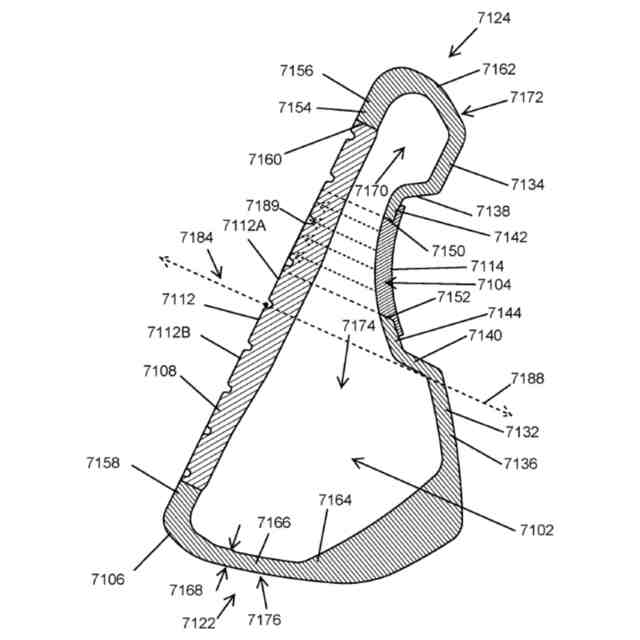

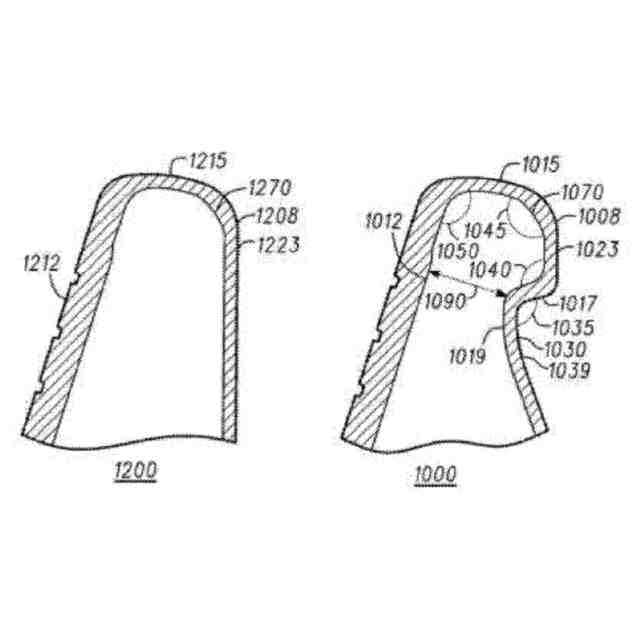

【解決手段】ゴルフクラブヘッドは、ストライクフェース7112、ヒール領域、ヒール領域の反対側にあるトウ領域、ソール7122、トップレール7124、および屈曲点を有する中空ボディ7106を備える。屈曲点は、ストライクフェースの曲げを増大させ、それによって、屈曲点を有さないクラブよりも性能を向上させる。
【選択図】図58
特許請求の範囲【請求項１】
ゴルフクラブヘッドであって、
ソールと、ソールに対向するトップレールと、を有するボディと、
ストライクフェースを画定するフェースプレートと、
前記ストライクフェースに対向するバック壁と、
前記フェースプレート、前記バック壁、前記ソール、および前記トップレールの間の前記クラブヘッド内に画定される部分的バックキャビティと、
前記バック壁に形成されており、前記ストライクフェースに向かって延びる窪みと、
前記窪み内に画定されたリア開口であって、前記ゴルフクラブヘッドの外部またはその近傍で前記部分的バックキャビティと連通するリア開口と、を備えており、
中間平面は、前記リア開口の少なくとも半分が前記中間平面と前記トップレールとの間に位置するように、前記ストライクフェースの幾何学的中心を通って延びるとともに、前記トップレールと前記ソールとの間で前記ストライクフェースに対して垂直に延びている、ゴルフクラブヘッド。
続きを表示（約 1,000 文字）【請求項２】
前記中間平面は、前記ストライクフェースを上部領域と下部領域とに分割しており、
前記リア開口の投影領域は、前記リア開口の領域を、前記中間平面に平行な方向に沿って前記ストライクフェース上に投影することによって画定される、請求項１に記載のゴルフクラブヘッド。
【請求項３】
前記投影領域の少なくとも５０％が、前記上部領域に位置する、請求項２に記載のゴルフクラブヘッド。
【請求項４】
前記バック壁は、前記窪みを取り囲み、前記窪みを画定しており、
前記バック壁は、前記トップレールと前記ソールの間を延びている、請求項１に記載のゴルフクラブヘッド。
【請求項５】
前記バック壁は、上部バック壁と下部バック壁とにさらに分割されており、
前記上部バック壁は、前記トップレールに隣接し、前記トップレールから下方に延びており、
前記下部バック壁は、前記ソールに隣接し、前記ソールから上方に延びている、請求項４に記載のゴルフクラブヘッド。
【請求項６】
リア開口リムが、前記リア開口を取り囲んでおり、
前記リア開口リムは、上リムと下リムに分割されており、
前記上リムは、前記トップレールの近くにあり、前記上部バック壁の輪郭に従っており、
前記下リムは、前記ソールの近くにあり、前記下部バック壁の輪郭に従っている、請求項５に記載のゴルフクラブヘッド。
【請求項７】
バッジが、前記リア開口リム内に配置されることによって、前記窪みの少なくとも一部を前記部分的バックキャビティから閉鎖する、請求項６に記載のゴルフクラブヘッド。
【請求項８】
前記バッジは、前記上リムと前記下リムに接着される、請求項７に記載のゴルフクラブヘッド。
【請求項９】
前記バッジは、アルミニウム、チタン、ポリマー、エラストマー、または複合材料のうちのいずれか１つから作製される、請求項８に記載のゴルフクラブヘッド。
【請求項１０】
前記フェースプレートは、Ｃ３００鋼、１７－４ステンレス鋼、４５５鋼、４７５鋼、４３１鋼、マルエージング鋼、チタン、複合材料、Ｃ３５０鋼、Ｎｉ－Ｃｏ－Ｃｒ鋼合金、焼入れ焼戻し鋼合金、または５６５鋼のうちのいずれか１つから作製される、請求項１に記載のゴルフクラブヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、概してゴルフクラブに関し、より詳細には、エネルギー貯蔵特性を有するゴルフクラブヘッドに関する。
続きを表示（約 1,700 文字）【０００２】
（関連出願）
本願は、２０１９年２月６日出願の米国仮特許出願第６２／８０２，１２５号の優先権を主張する。
【０００３】
本願は、２０１５年１０月２２日出願の米国特許出願第１４／９２０，４８０号の一部継続出願である２０１５年１０月２２日出願の米国特許出願第１４／９２０，４８４号の一部継続出願である２０１７年６月２０日出願の米国特許出願第１５／６２８，６３９号の一部継続出願である２０１８年１２月２１日出願の米国特許出願第１６／２３１，０５３号の一部継続出願である。
【０００４】
２０１８年１２月２１日出願の米国特許出願第１６／２３１，０５３号もまた、２０１５年１０月２２日出願の第１４／９２０，４８４号の一部継続出願である２０１７年２月１６日出願の米国特許出願第１５号／４３５，０５４号の一部継続出願である。さらに、２０１５年１０月２２日出願の米国特許出願第１４／９２０，４８４号は、２０１５年８月１７日出願の米国仮特許出願６２／２０６，１５２号、２０１５年３月１１日出願の米国仮特許出願第６２／１３１，７３９号、２０１５年１月２０日出願の米国仮特許出願第６２／１０５，４６０号、２０１５年１月２０日出願の第６２／１０５，４６４号、および、２０１４年１０月２４日出願の米国仮特許出願第６２／０６８，２３２号に対する優先権を主張する。
２０１５年１０月２２日出願の米国特許出願第１４／９２０，４８０号はまた、２０１５年８月１７日出願の米国仮特許出願６２／２０６，１５２号、２０１５年３月１１日出願の米国仮特許出願第６２／１３１，７３９号、２０１５年１月２０日出願の米国仮特許出願第６２／１０５，４６０号、２０１５年１月２０日出願の第６２／１０５，４６４号、および、２０１４年１０月２４日出願の米国仮特許出願第６２／０６８，２３２号に対する優先権を主張する。
【０００５】
２０１７年２月１６日出願の米国特許出願第１５／４３５，０５４号もまた、２０１６年３月２５日出願の米国仮特許出願第６２／３１３，２１５号および２０１６年２月１６日出願の米国仮特許出願第６２／２９５，５６５号の優先権を主張する。
【０００６】
２０１８年１２月２１日出願の米国特許出願第１６／２３１，０５３号は、２０１７年１２月２２日出願の米国特許出願第６２／６１０，０５３号の優先権を主張し、また、２０１５年１０月２２日出願の米国特許出願第１４／９２０，４８４号の一部継続出願である２０１８年２月２８日出願の米国特許出願第１５／９０８，４２７号の一部継続出願である。さらに、２０１７年６月２０日出願の米国特許出願第１５／６２８，６３９号は、２０１７年４月１２日出願の米国仮特許出願第６２／４８４，５２９号、２０１７年２月２２日出願の米国仮特許出願第６２／４６２，２５０号、２０１６年１２月１９日出願の米国仮特許出願第６２／４３６，０１９号、および、２０１６年６月２０日出願の米国仮特許出願第６２／３５２，４９５号に対する優先権をさらに主張する。
【０００７】
上記の開示の全ての内容は、その全体が参照により本明細書に完全に組み込まれる。
【背景技術】
【０００８】
ゴルフクラブ製造業者は、ゴルフクラブヘッドのストライクフェースにおける応力を軽減するようにゴルフクラブヘッドを設計してきた。多くの場合、ゴルフクラブヘッドがクラウンからソール方向に撓まないように設計されている。さらに、これらの設計は、ゴルフクラブヘッドの曲げのピークとなる位置を変化させず、ゴルフボールとのインパクトによるゴルフクラブヘッド内のばねエネルギーのさらなる蓄積を可能にしない。追加のばねエネルギーは、ストライクフェースの全体でボール速度を増加させることができる。
【図面の簡単な説明】
【０００９】
実施形態のさらなる説明を容易にするために、以下の図面が提供される。
【００１０】
図１は、一実施形態におけるゴルフクラブヘッドの背面トウ側斜視図を示す。
（【００１１】以降は省略されています）
