発行日2025-11-19
公報種別意匠公報(S)
登録番号1813165
登録日2025-11-11
意匠に係る物品タイル施工用位置決め補助具
意匠分類L6-39(建築用内外装材)
出願番号2025007464
出願日2025-04-14
意匠権者株式会社土新建材
代理人弁理士法人岡田特許事務所

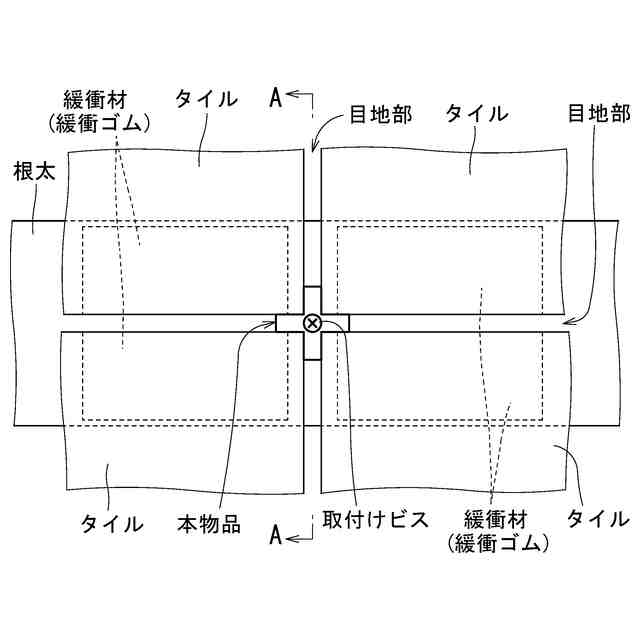

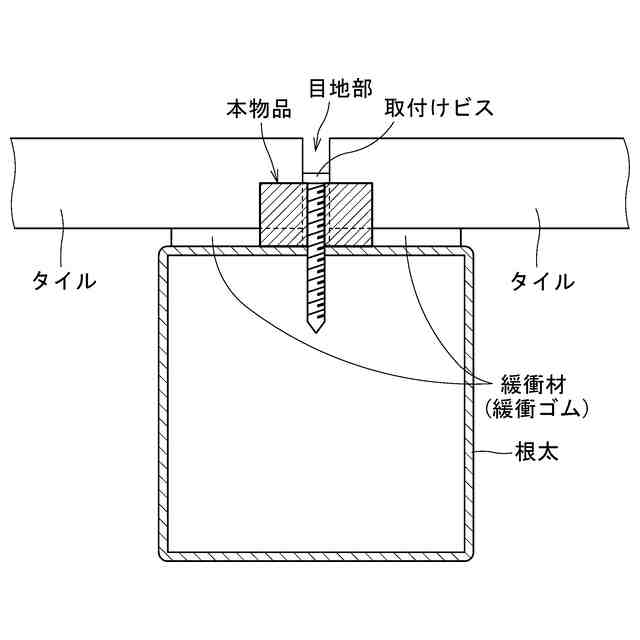

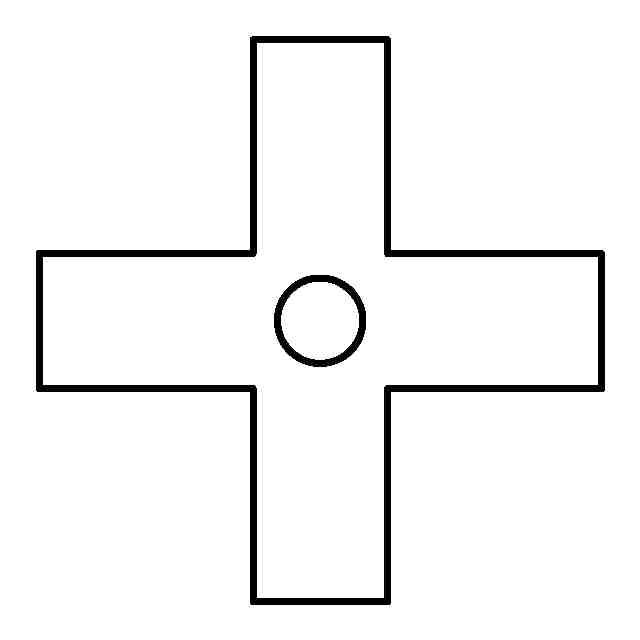

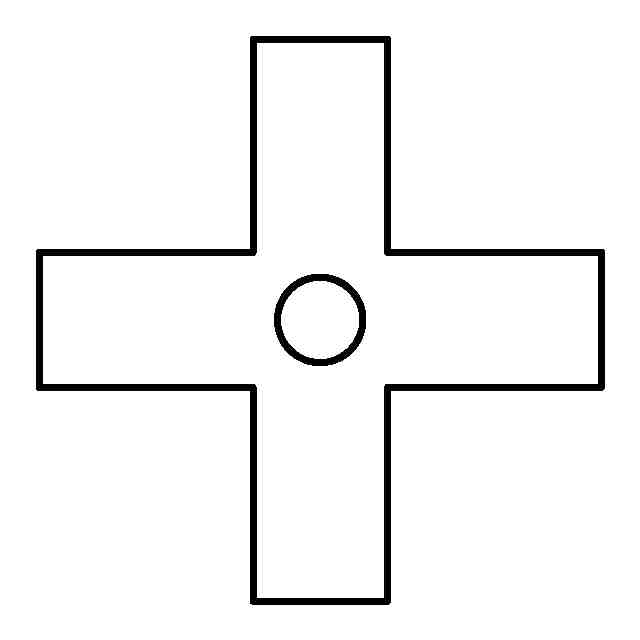

意匠に係る物品の説明本物品は、その中央に平面視円形の貫通孔を有し、直角に交差する十字形の立体物であり、水平ないし略水平な床面および垂直ないし斜めに立てられた壁面等の敷設面上に、複数の矩形または方形のタイルを、所定の目地間隔で規則正しく配列して位置決め・支持するための施工用の補助固定具である。本物品は、[使用状態を示す参考図]および[A-A断面拡大図]に示すように、コンクリート等の躯体(床下地材)の上に支持脚で支持された複数の根太の所定の位置に取付けビスにより取付けられ、たとえば4枚のタイルの四隅を互いに位置決め・支持することによって、これらタイルを安定性に配列すると共に目地部から下に雨水などを効率よく排水することができ、水はけに優れるなどの効果を奏するものである。

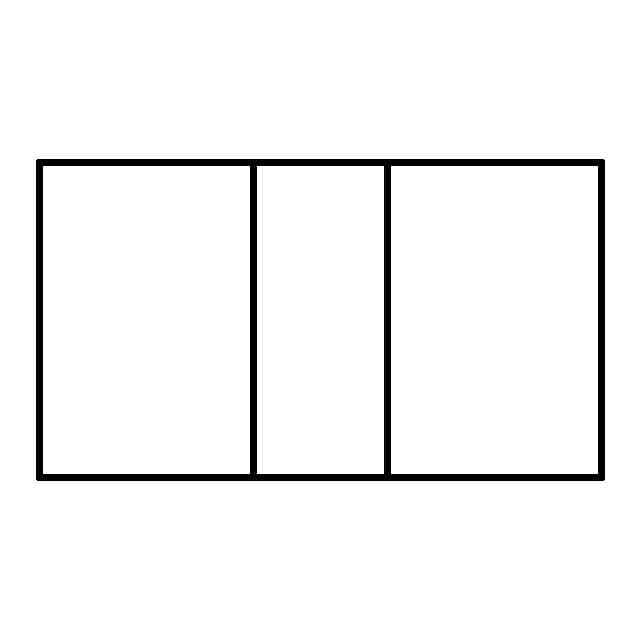

意匠の説明背面図は、正面図と同一にあらわれるため、省略する。左側面図は、右側面図と同一にあらわれるため、省略する。
