発行日2025-11-12
公報種別意匠公報(S)
登録番号1812586
登録日2025-11-04
意匠に係る物品血液検査用機械器具
意匠分類J1-51(計量器、測定機械器具及び測量機械器具)
出願番号2025008175
出願日2025-04-23
意匠権者東レ・メディカル株式会社,ジーニアルライト株式会社
代理人個人,個人
意匠に係る物品の説明本物品は人工透析装置の血液回路を構成するチューブを挟むように取り付けて血液の状態をモニタリングするための血液センサとして用いられる血液検査用機械器具である。

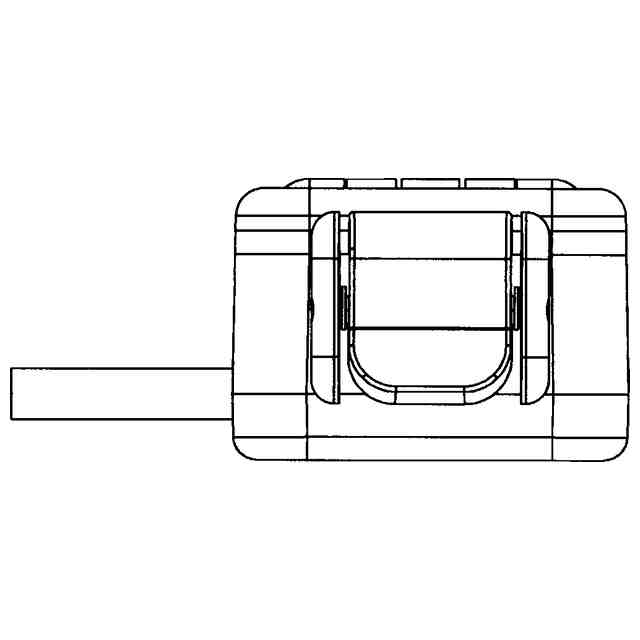

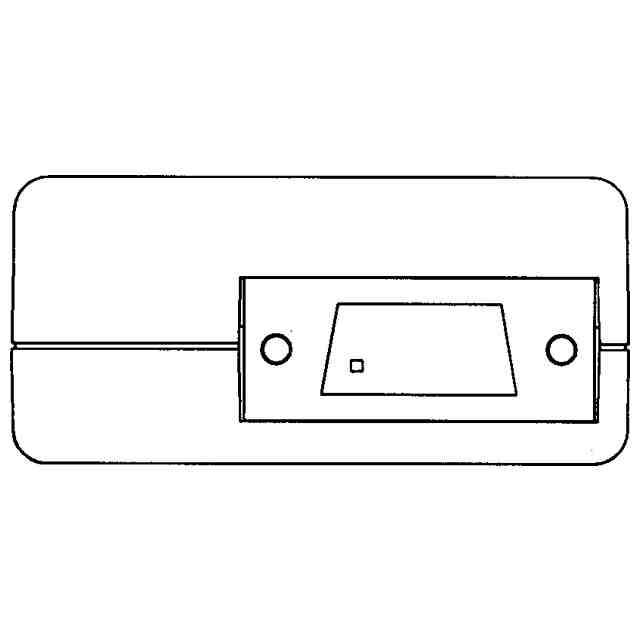

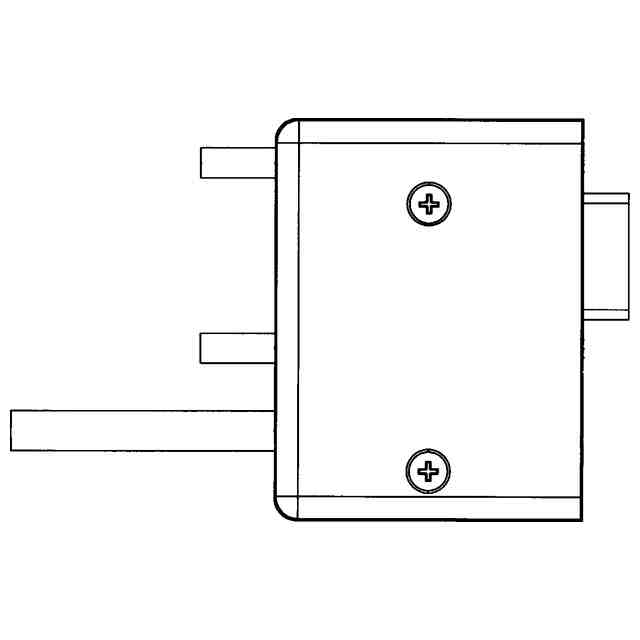

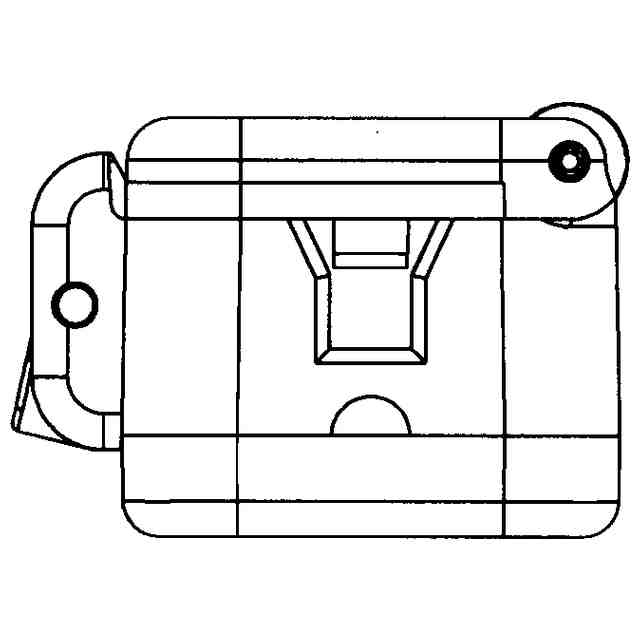

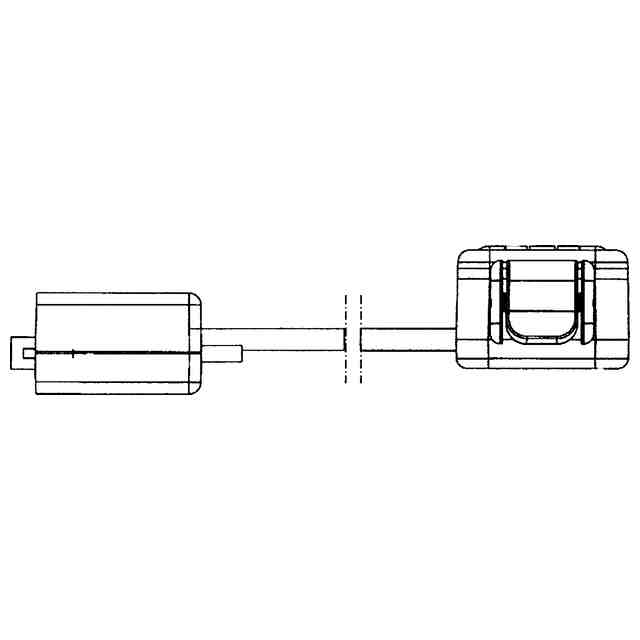

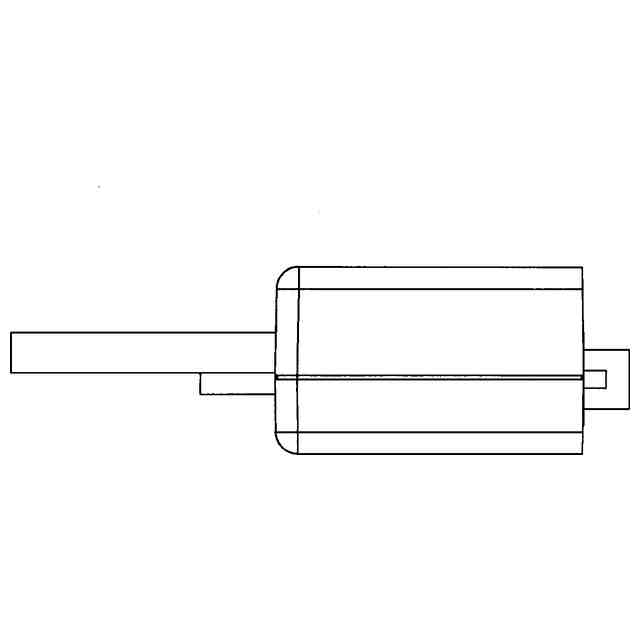

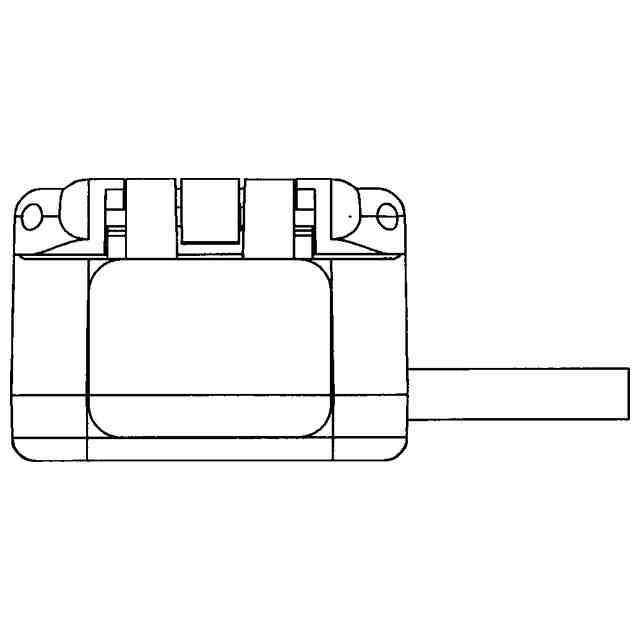

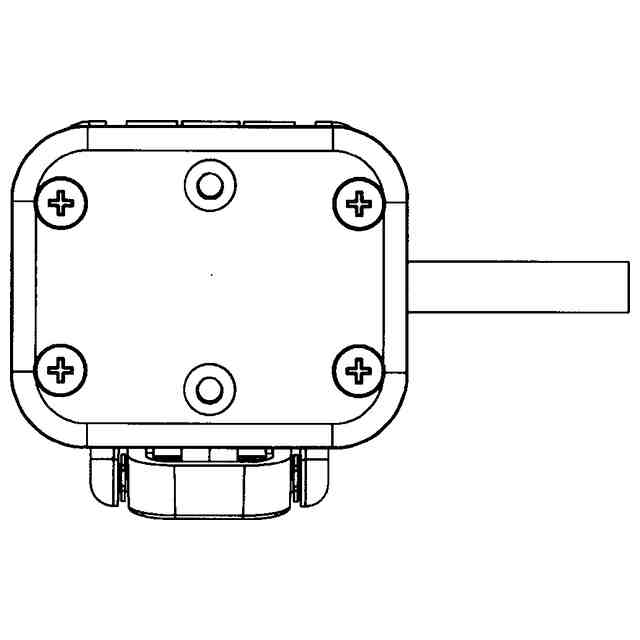

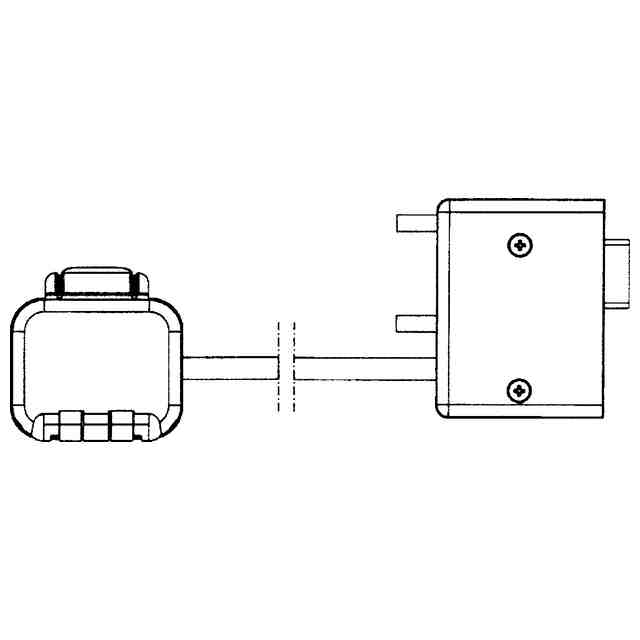

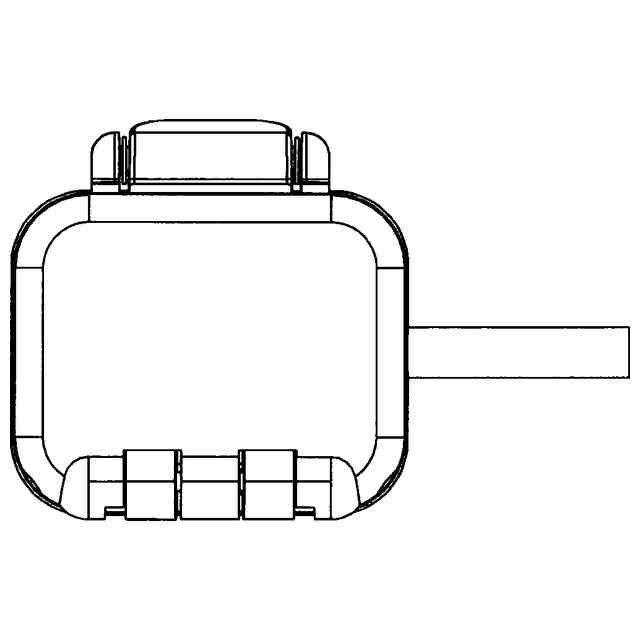

意匠の説明正面図で左側に示されるセンサ部は、右側に示される透析装置接続ユニットと、長さ数メートルの信号ケーブルを介して電気的に接続されている。透析装置接続ユニットの右側に突出する部分は接続端子であり、透析装置と電気的に接続される。センサ部の右側面図と左側面図の中央には、正方形と台形を組み合わせた形状の穴が開いており、血液回路を構成するチューブ(センサ部の使用状態を示す参考図中の赤い部分)が、信号ケーブル(センサ部の使用状態を示す参考図中の黒い部分)に沿うように装着される。透析装置接続ユニットの正面図で左方向に向けて延びる信号ケーブルに沿って突出する部分は、接続端子を透析装置に固定するための長尺ボルトの頭に付いているつまみ(ローレットつまみ)である。

関連意匠
