意匠ウォッチ

発行日2025-12-02
公報種別意匠公報(S)
登録番号1813940
登録日2025-11-21
意匠に係る物品電力量計
意匠分類J1-400(計量器、測定機械器具及び測量機械器具)
出願番号2025007413
出願日2025-04-11
意匠権者株式会社エネゲート
代理人個人,個人
意匠に係る物品の説明本願意匠に係る物品は、筐体の内部に電流センサーを収納した電流センサー一体型の電力量計である。

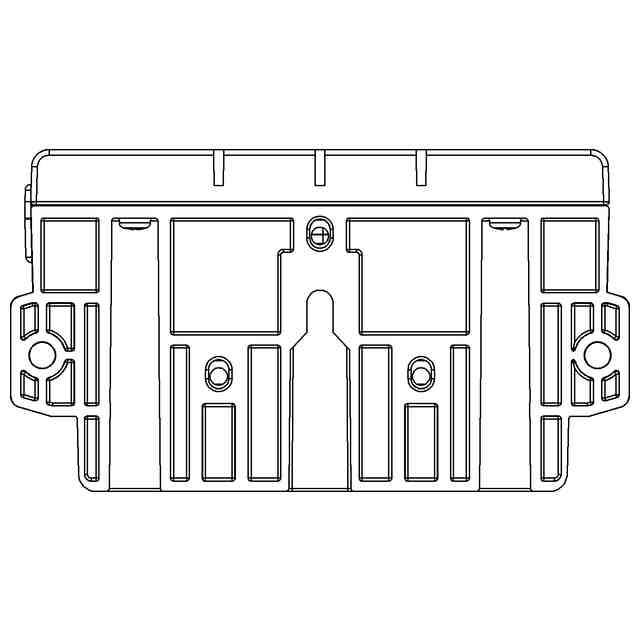

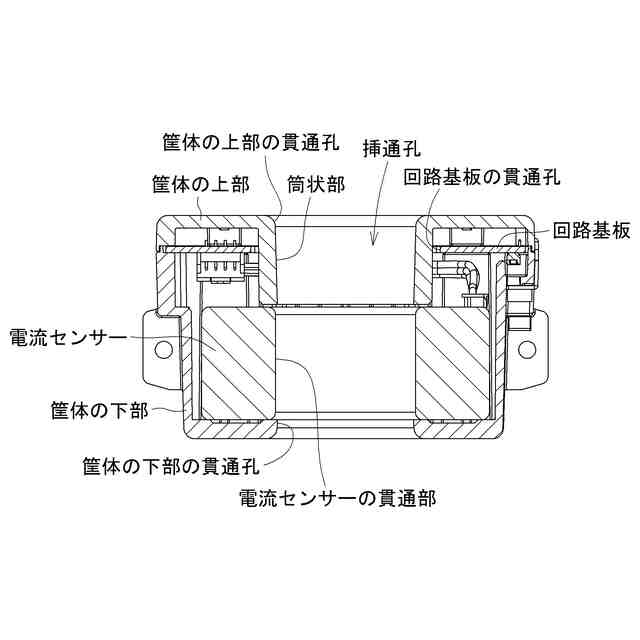

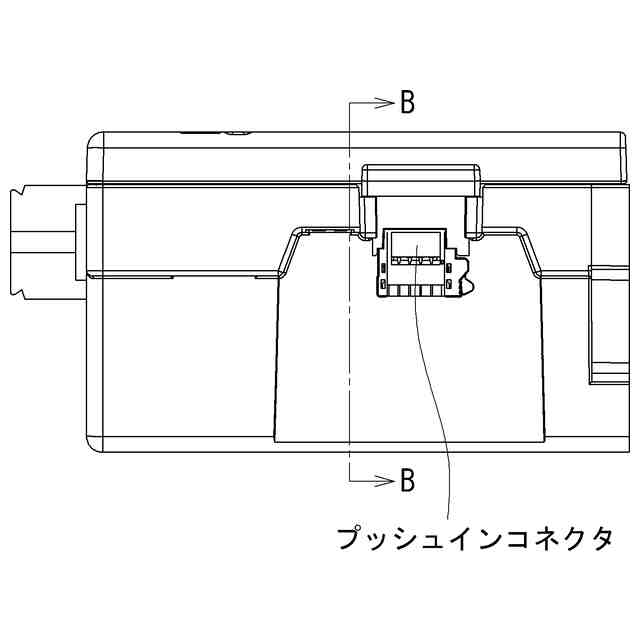

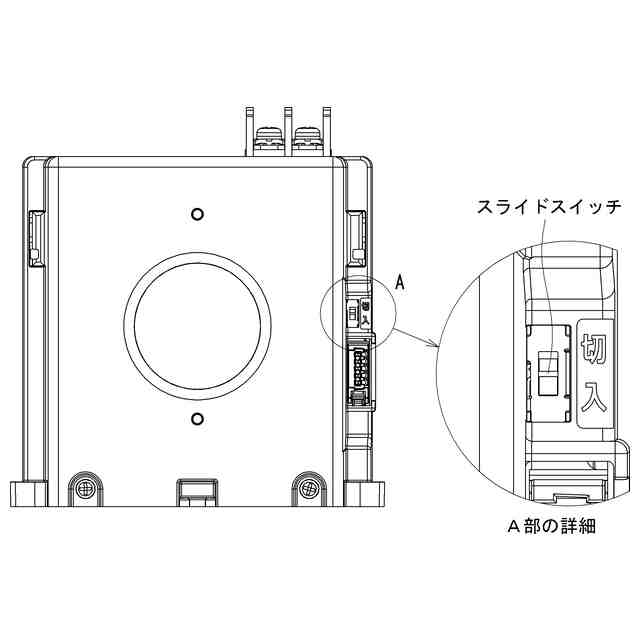

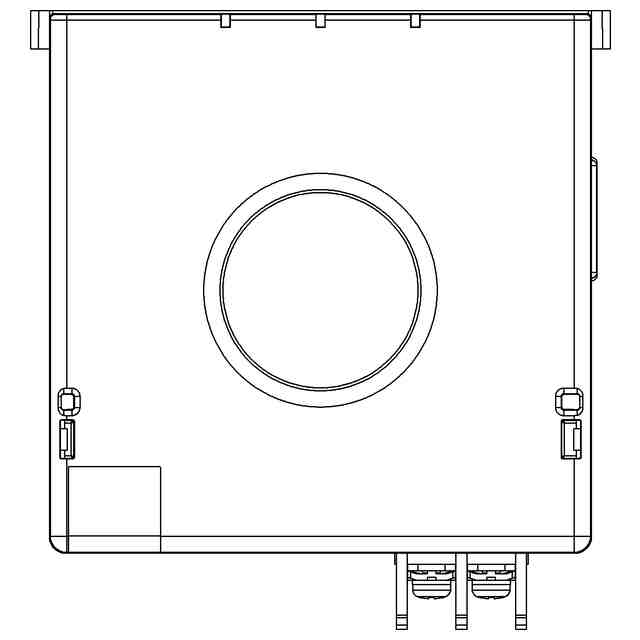

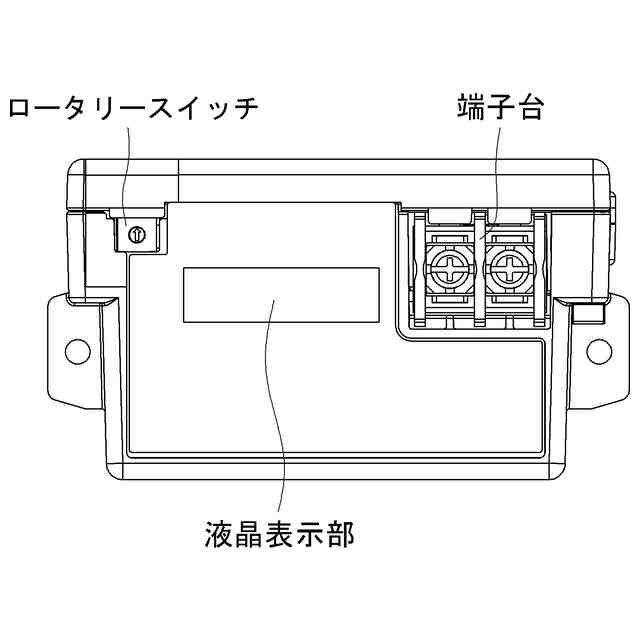

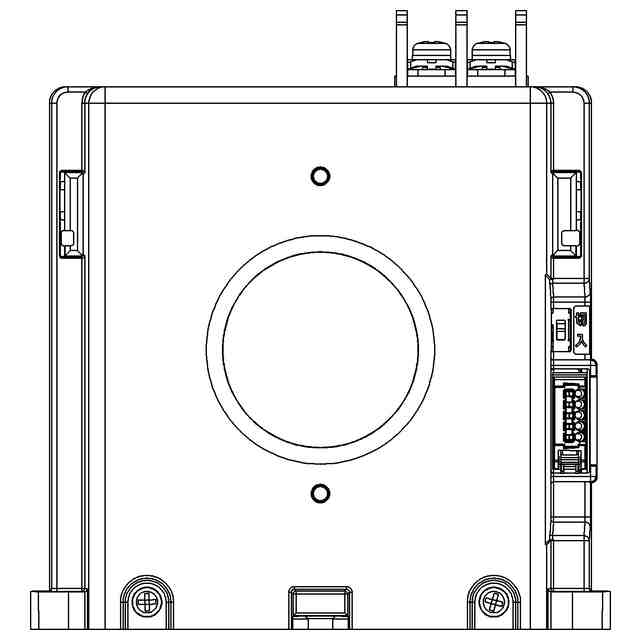

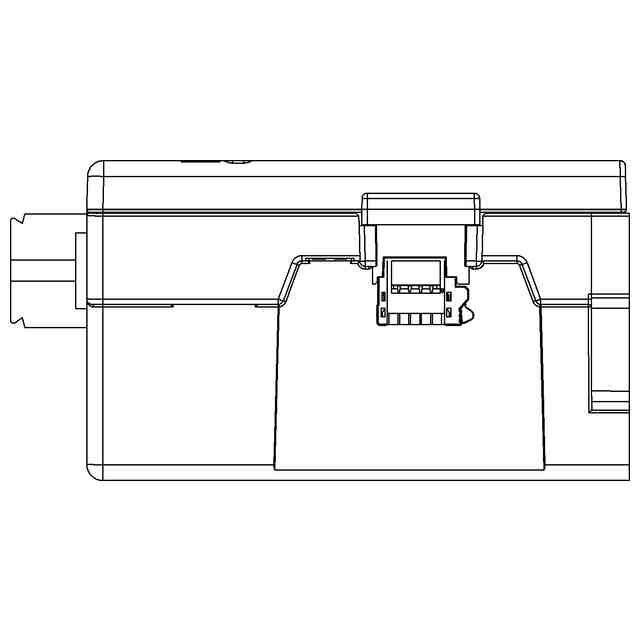

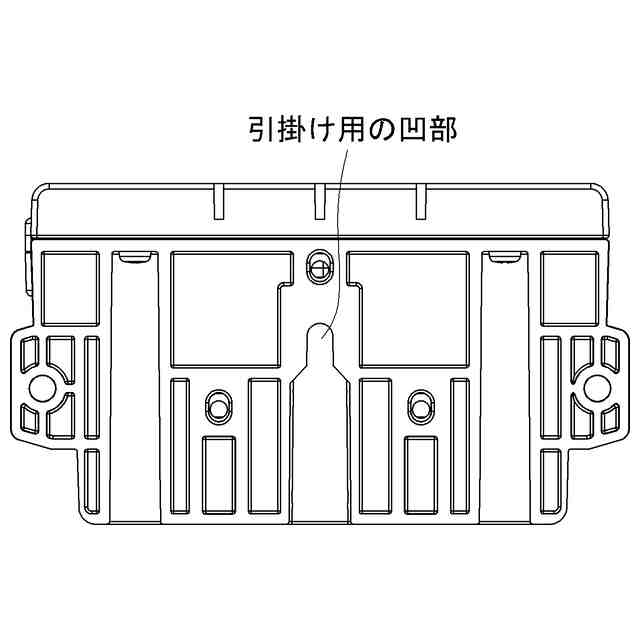

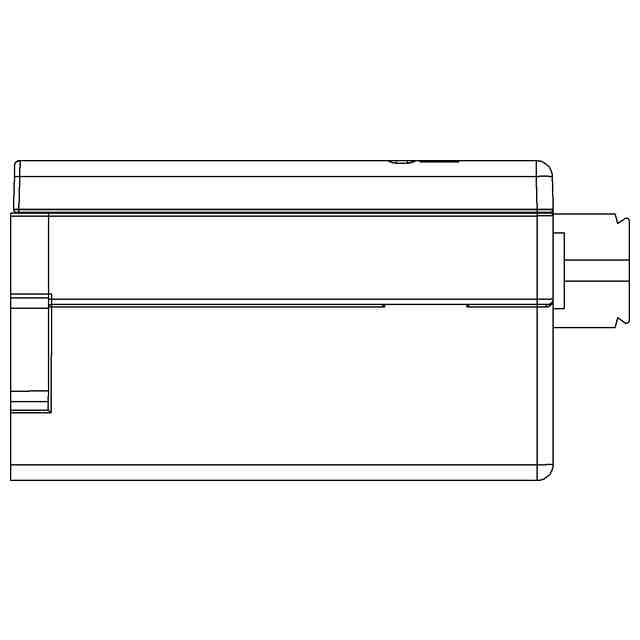

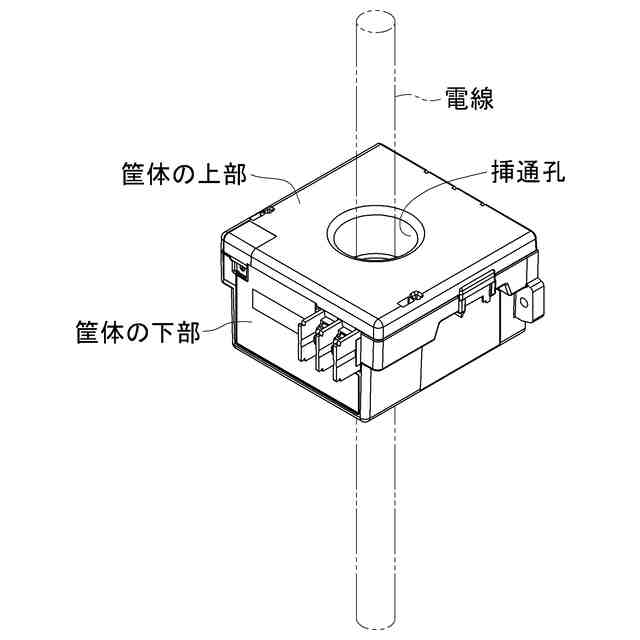

意匠の説明平面図と底面図に現れるように、中心部分に電線挿通用の挿通孔を有する。右側面の参考図におけるB-B線に沿った断面図に示すように、筐体の内部に、回路基板と、貫通型の電流センサー(コア付き電流センサー)が収納されている。筐体は上部と下部に分割可能であり、筐体の上部の中心部分と筐体の下部の中心部分に、それぞれ、上下方向の貫通孔が設けられている。筐体の上部の貫通孔の周縁部は、下方に連続して延びて筒状部を形成する。また、回路基板の中心部分にも、上下方向の貫通孔が設けられている。回路基板は、その貫通孔が筒状部の外周に挿入された状態で、筐体の内部に固定される。筐体の上部の貫通孔及び筒状部と、電流センサーの貫通部(磁性体コアの内周側)と、筐体の下部の貫通孔は、上下方向に並び、電線を挿通するための一連の挿通孔を形成する。使用状態を示す参考図に示すように、本願意匠に係る電力量計を使用する際は、上記の挿通孔に電線を挿通する。正面の参考図に示すように、正面の中央部分に液晶表示部が現れ、正面の左上部分に、アドレス設定用のロータリースイッチが現れ、正面の右上部分に、電圧入力用電線を接続する端子台が現れる。背面の参考図に示すように、背面の中央部分に、設置箇所に設けられている取付けピン等と係合するスリット状の引掛け用の凹部が現れる。底面の参考図に示すように、右側端部の中央部分に、終端抵抗設定用のスライドスイッチが現れる。右側面の参考図に示すように、右側面の中央部分に、補助電源や通信機器との接続用のプッシュインコネクタが現れる。

関連意匠
